Зануление

Задание

Помещение вычислительного центра размерами 9 на 7 м, высотой 4 м оснащено 10 персональными компьютерами, работает 10 человек. Вредный производственный фактор тАУ повышенное значение напряжения в сети.

1. Разработать систему человек ВлЧеловек-Машина-СредаВ».

2. Выполнить расчёт повторного заземления нулевого провода либо расчёт зануления. Рассчитать при этом сечение провода.

3. Показать правильное размещение рабочих мест.

напряжение повышенный зануление провод

Построение системы Ч-М-С для вычислительного центра

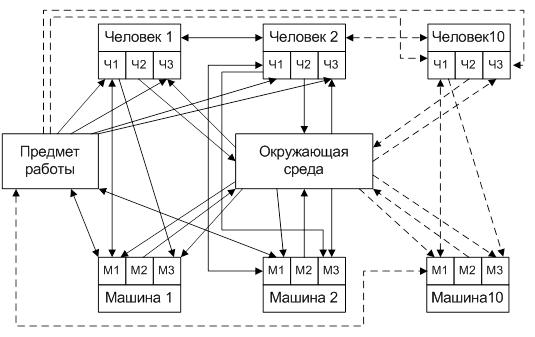

На рис. 1 представлена схема системы Ч-М-С вычислительного центра.

Рис. 1 тАУ Схема системы Ч-М-С вычислительного центра

Обозначения на схеме приведены ниже:

Ч1 тАУ человек выполняющий целенаправленные действия по управлению машиной в процессе труда;

Ч2 тАУ человек влияющий в процессе труда на окружающую среду;

Ч3 тАУ человек с точки зрения физиологического процесса под влиянием окружающей среды и трудового процесса (тепло- и влагоотделение, потребление кислорода);

М1 тАУ компьютер, выполняющий основную технологическую функцию;

М2 тАУ влияние компьютера на окружающую среду и человека;

М3 тАУ защитные свойства компьютера, включает элемент функции аварийной защиты;

ОС тАУ окружающая среда;

ПР тАУ предмет работы.

В табл. 1 представлены описания связей в системе на рис. 1.

Табл. 1 тАУ Перечень связей в системе Ч-М-С

Направление связи	Описание
Ч1-М1	Влияние человека на машину (ЭВМ)
М1-Ч1	Влияние машины на человека
Ч2-ОС	Влияние человека на окружающую среду
ОС-Ч3	Влияние окружающей среды на состояние человека
ОС-М1	Влияние окружающей среды на ЭВМ
ОС-М3	Снятие параметров окружающей среды
ПР-Ч3	Влияние работы на человека
М1-ПР	Влияние ЭВМ на предмет работы
ПР-М1	Получение результатов работы
ЧЕЛОВЕК1-ЧЕЛОВЕК2-тАж тАУ ЧЕЛОВЕК10	Влияние людей друг на друга
Ч1-М3	Снятие показаний окружающей среды
ПР-Ч1	Влияние П.Р. на действия человека
М2-ОС	Влияние ЭВМ на окружающую среду
