Расчет межстанционной сети связи районированной ГТС с УВС

Минобрнауки России

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

ВлИжевский государственный технический университетВ»

Кафедра ВлСети связи и телекоммуникационные системыВ»

Курсовая работа

по дисциплине ВлТеория телетрафикаВ»

на тему: ВлРасчет межстанционной сети связи районированной ГТС с УВСВ»

Вариант 6

Выполнил

студент группы 8-77-3: Мухачев В.В.

Принял: Абилов А.В.

Ижевск, 2011


Содержание

1. Задание и исходные данные

2. Расчет интенсивности поступающей нагрузки для каждой АТС

3. Расчет интенсивности нагрузки на выходе каждой АТС

4. Определение внутристанционной нагрузки

5. Определение интенсивности нагрузки на УСС и АМТС

6. Расчет интенсивности нагрузки, распределяемой по направлениям других АТС

7. Распределение интенсивности нагрузки на направлениях межстанционной связи различными методами

7.1 Пропорционально исходящим интенсивностям нагрузок станций

7.2 Пропорционально ёмкости станций

7.3 Пропорционально условным исходящим интенсивностям нагрузок станций

8. Структурные матрицы распределения нагрузок

8.1 Пропорционально исходящим нагрузкам

8.2 Пропорционально ёмкости станций

8.3 Пропорционально коэффициентам тяготения

9. Структурные матрицы расчетных нагрузок

9.1 Пропорционально исходящим нагрузкам

9.2 Пропорционально ёмкости станций

9.3 Пропорционально коэффициентам тяготения

10. Матрицы соединительных линий

10.1 Пропорционально исходящим нагрузкам

10.2 Пропорционально ёмкости станций

10.3 Пропорционально коэффициентам тяготения

11. Структурные матрицы потоков

11.1 Пропорционально исходящим нагрузкам

11.2 Пропорционально ёмкости станций

11.3 Пропорционально коэффициентам тяготения

12. Расчет числа соединительных линий и цифровых трактов между площадками

13. Проектирование ГТС с УВС с использованием программы "NET 5(6)"

13.1 Матрица нагрузок (каждая с каждой)

13.2 Структурная матрица нагрузок

13.3 Матрица соединительных линий

13.4 Структурная матрица 30-канальных трактов

Вывод

Список литературы


1. Задание и исходные данные

Задание

1. Для каждой АТС заданной сети рассчитать поступающую от абонентов телефонные нагрузки, пересчитать нагрузки на выходы каждой АТС.

2. Распределить общую выходящую нагрузку каждой АТС по следующим направлениям: на АМТС, на УСС, на внутристанционном направлении.

3. Оставшуюся нагрузку (исходящую) распределить по направлениям других АТС тремя методами: пропорционально емкости АТС, пропорционально исходящим нагрузкам АТС, пропорционально условным исходящим нагрузкам АТС (с учетом расстояний между АТС). Составить соответствующие матрицы (таблицы) нагрузок для полносвязной схемы.

4. Для каждого из трех методов распределения нагрузки составить структурные матрицы (таблицы) нагрузок согласно заданной схемы соединения АТС в сети.

Составить соответствующие матрицы (таблицы) расчетных нагрузок.

5. По табл. Эрлангов определить количество СЛ на всех направлениях межстанционной связи и составить соответствующие матрицы (таблицы) соединительных линий.

6. Составить матрицы (таблицы) первичных цифровых трактов (ПЦТ) между площадками.

7. Сравнить результаты, полученные для разных трех методов распределения нагрузки, и сделать выводы.

8. Провести все аналогичные расчеты параметров межстанционной связи с помощью программы ВлNET5(6)В» (с использованием одного метода распределения нагрузок по направлениям других АТС тАУ пропорционально исходящим нагрузкам).

9. Сделать вывод по курсовой работе.

Исходные данные: Параметры РАТС:

Число абонентов квартирного и учрежденческого сектора (таблица 1.1):

Таблица 1.1 Число абонентов квартирного и учрежденческого сектора

ВаАТС1ВаАТС2ВаАТС3ВаАТС4ВаАТС5ВаАТС6ВаАТС7ВаАТС8
НХВаКИВаНХВаКИВаНХВаКИНХВаКИВаНХВаКИНХВаКИНХВаКИНХВаКИ
3000700050004000600030009000100030004000100080001000800010008000
Ва10000Ва9000Ва9000Ва10000Ва7000Ва9000Ва9000Ва9000

Из-за отсутствия результатов статистических наблюдений за параметрами нагрузки, воспользуемся средними значениями параметров нагрузки для абонентов различных категорий ГТС, представленные в табл. 1.2.

Таблица 1.2 Параметры нагрузки для числа абонентов квартирного сектора до 75%.

Число жителей населенного пункта, тысяч человекКвартирный секторУчрежденческий сектор

, с

, с

Свыше 5001,11104,085

Параметры нагрузки для числа абонентов квартирного сектора свыше 75%.

Таблица 1.3

Число жителей населенного пункта, тысяч человекКвартирный секторУчрежденческий сектор

, с

, с

Свыше 5001,21403,390

- средняя продолжительность разговора;

ВатАУ среднее число вызовов от одного абонента.

На АТС1, АТС2, АТС3, АТС4, АТС5 доля абонентов квартирного сектора не превышает 75%, а на АТС6, АТС7 и АТС8 доля абонентов квартирного сектора превышает 75%. Все АТС тАУ координатные.

Для АТСК принимаем следующий спектр занятий (таблица 1.4)

Таблица 1.4 Спектр занятий и средние длительности занятий.

kзнkноkошkтехtсоtпвtннtустtпвнtтехtошtст
0,30,50,180,020,52,5с30с12с18с

Ва- средняя продолжительность слушания абонентом сигнала Влответ станцииВ»;

тАУ среднее время посылки вызова абонента;

Ва- средне время набора номера;

Ва- среднее время установления соединения;

- среднее время посылки вызова номера;

тАУ средняя длительность безуспешного занятия по техническим причинам;

Ва- среднее время отбоя.

кp тАУ коэффициент полезного действия станции по вызовам.

кзн тАУ коэффициент занятости линии вызываемого абонента.

кно тАУ коэффициент неответа вызываемого абонента.

кош тАУ коэффициент ошибки вызывающего абонента.

ктех тАУ коэффициент технической неисправности в узлах коммутации.



2. Расчет интенсивности поступающей нагрузки для каждой АТС

Для начала дадим определение интенсивности поступающей нагрузки.

Интенсивностью поступающей нагрузки называется среднее число вызовов, поступивших на вход системы обслуживания от группы источников N за время, равное средней длительности одного занятия :

Расчёт интенсивности нагрузки можно выполнять для источников каждой категории отдельно. Интенсивность поступающей нагрузки в целом определяется как сумма интенсивностей нагрузки каждой категории абонентов (2.1):

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (2.1)

где ВатАУ число абонентов i-ой категории;

ВатАУ среднее число вызовов от одного абонента i-ой категории;

тАУ средняя длительность занятия коммутационной системы при обслуживании одного вызова от абонента i-ой категории;

Средняя длительность одного занятия на АТС может быть рассчитана по формуле (2.2):

ВаВаВаВаВаВаВаВа (2.2)


где Ва- средняя длительность успешного занятия:

;

Ва- средняя длительность безуспешного занятия по причине занятости линии вызываемого абонента:

Ва;

Ва- средняя длительность безуспешного занятия по причине неответа вызываемого абонента:

Рассчитаем значения , , Ваи среднюю длительность одного занятия для абонентов квартирного и учрежденческого секторов при использовании АТСК, используя данные табл. 1.2 спектра занятий (для АТС1, АТС2, АТС3, АТС4, АТС5) (таблица 2.1):

Таблица 2.1 Средняя длительность одного занятия для абонентов квартирного и учрежденческого секторов.

Категория абонентов

, с

, с

, с

, с

Квартирный сектор131,514,544,578,47
Учережденческий сектор106,514,544,565,97

Используя данные табл.1.3 рассчитываются значения , , Ваи средняя длительность одного занятия для абонентов квартирного и учрежденческого секторов при использовании АТСК (для АТС6, АТС7, АТС8):

Таблица 2.2

Категория абонентов

, с

, с

, с

, с

Квартирный сектор161,514,544,593,47
Учережденческий сектор111,514,544,568,47

В табл. 2.3 представлены интенсивности поступающих нагрузок для каждой АТС, рассчитанные по формуле 2.1.

Таблица 2.3 Интенсивности поступающих нагрузок для каждой АТС.

№ АТСATC 31/1ATC 32/4ATC 33/5ATC 41/2ATC 42/6ATC 51/3ATC 52/7ATC 53/8
Yпост , Эрл.387,74462,41511,73683,68315,81312,02312,02312,02

3. Расчет интенсивности нагрузки на выходе каждой АТС

Нагрузка на выходах коммутационного поля меньше нагрузки, поступающей на её входы, так как длительность занятия выхода коммутационного поля меньше длительности занятия входа на величину, включающую в себя длительность слушания сигнала ответа станции , набора знаков номера вызываемого абонента , установления соединения :

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.1)

Средняя длительность занятия входа коммутационного определяется как средневзвешенная из длительностей занятия входов источниками разных категорий:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.2)

Интенсивность нагрузки (ИН) на выходе коммутационного поля РАТС распределяется по следующим направлениям связи:

внутристанционная связь;

к УСС;

к АМТС;

исходящие связи к остальным АТС.

Интенсивность нагрузки на выходах коммутационного поля рассчитывается по формуле (3.3):


ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.3)

Общая исходящая интенсивность нагрузки сети:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (3.4)

Результаты, полученные из формул (3.1), (3.2), (3.3), (3.4) сведём в таблице 3:

Таблица 3 Интенсивность нагрузки на выходе каждой АТС.

№ АТСATC 31/1ATC 32/4ATC 33/5ATC 41/2ATC 42/6ATC 51/3ATC 52/7ATC 53/8
Yвх , Эрл.387,74462,41511,73683,68315,81312,02312,02312,02

Ва,с

70,8568,2267,4866,3469,3275,4875,4875,48

Ва,с

56,3553,7252,9851,8454,8260,9860,9860,98
Yвых , Эрл.308,38364,13401,77534,25249,75252,08252,08252,08
Yвых. сети , Эрл.2614,52

4. Определение внутристанционной нагрузки

Для определения внутристанционной нагрузки сначала рассчитывается общая исходящая интенсивность нагрузки сети (см. табл. 4.1):

, где Ва- номер АТС.

Затем вычисляем долю исходящей интенсивности нагрузки для каждой АТС от общей исходящей интенсивности нагрузки сети в процентах:

%. ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (4.1)

Расчет внутристанционных интенсивностей нагрузки производим по формуле:

. ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (4.2)

По таблице определим процент интенсивности внутристанционной нагрузки Ваот интенсивности исходящей нагрузки -й АТС.

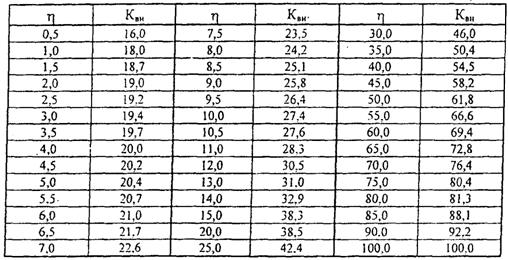

Таблица 4.1

Результаты расчетов сведём в таблице 4.2.

Таблица 4.2 Внутристанционная нагрузка

№ АТСАТС1АТС2АТС3АТС4АТС5АТС6АТС7АТС8
η,%11,79%13,93%15,37%20,43%9,55%9,64%9,64%9,64%
Квн28,332,938,338,526,426,426,426,4
Yвн,Эрл87,27119,80153,88205,6965,9366,5566,5566,55

5. Определение интенсивности нагрузки на УСС и АМТС

Интенсивность нагрузки, распределяемая к УСС составляет 5 % от интенсивности исходящей на АТС нагрузки, т.е.

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (5.1)

Между местными сетями и АМТС имеются СЛ двух видов:

- исходящие ЗСЛ (заказно-соединительные линии) в направлении к АМТС, предназначены для установления исходящей автоматической междугородной связи (включая внутризоновую), а также предварительных заказов на междугородные соединения с пунктами, не имеющими автоматической междугородной телефонной связи;

- и входящие СЛМ (соединительные линии междугородные) от АМТС к местным сетям для установления входящих междугородных соединений.

Интенсивность нагрузки, распределяемая к АМТС (на ЗСЛ) определяется:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (5.2)

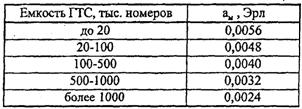

где: - число абонентов -й категории; - удельная междугородная интенсивность нагрузки, определяемая по таблице в зависимости от числа жителей в городе:


В нашем случае для населённого пункта с населением 500-1000 тыс. чел. она равна 0,0032 Эрл.

Интенсивность нагрузки от АМТС (на соединительные линии междугородние) определяется по формуле:

, (5.3)

где: =150 c тАУ средняя длительность занятия ЗСЛ; = 126 с тАУ средняя длительность занятия СЛМ.

Рассчитанные значения сведём в табл. 5:

Таблица 5 Интенсивность нагрузки на УСС и АМТС

№АТСATC 1ATC 2ATC 3ATC 4ATC 5ATC 6ATC 7ATC 8
YУСС, Эрл15,4218,2120,0926,7112,4912,6012,6012,60
