Проектирование осветительных установок
1. Расчет искусственного освещения
осветительная установка лампа прожекторный
Задача 1. Рассчитать мощность осветительной установки производственного помещения.
Данные для расчета искусственного освещения:
Разряд зрительной работы IVг
Размеры помещения, м:
длина 72
ширина 36
высота 6,0
Тип источника света разрядные лампы
Коэффициент отражения, %
потолка ρп 70
стен ρст 50
Решение:
При проектировании осветительных установок для обеспечения на рабочих местах нормируемой освещенности проводят светотехнический расчет. Его задачей является определение электрической мощности установки для получения заданной освещенности. Выбор расположения светильников общего освещения является одним из основных вопросов, решаемых при устройстве осветительных установок, влияющим на экономичность последних, качество освещения и удобства эксплуатации.
1. Распределить светильники в производственном помещении и определить количество ламп.
На предприятиях бытового обслуживания в сопутствующих помещениях производст
венн
ого х
аракте
ра, где выполняются зрительные работы IV разряда (например, поме
щения ювелирных и граверных работ,
ремонта
часов, теле- и
радиоаппаратуры,
калькуляторов и т.д.) следует применять систему комбинированного освещения. Нормируемые освещенности и качественные показатели принимаются по таблице [2, табл. 1, стр. 2].
Примем,
hр = 0,75 м (это стандартный стол)
hс= 1 м (0,5 м тАУ подвешен светильник и 0,5 м высота светильника)
h = 1,75 м.
Расстояние между светильниками определяют по оптимальному соотношению L/h. Для светильников с лампами ДРЛ соотношение L/h составляет 1,5.
В таком случае, L = 1,5В·1,75 = 2,6 м.
Расстояние от стены: 1 = 1/3 L (см. рис. 1).
1 = 1/3В·2,6 = 0,9 м.
Светильники промышленные РСП05 под лампу ДРЛ. Монтаж на трубу, крюк или монтажный профиль.
| Тип светильника | Мощность лампы, Вт | КПД% не менее | Размеры, мм, не более D-H-H1 | Вес, кг |
| РСП05-125-111 | 125 | 65 | 471-471-606 | 4.25 |
Диаметр одного светильника 0,5 м, высота 0,5 м.
По условиям размещения светильников в данном помещении часто приходится принимать поля прямоугольной формы, причем в этом случае желательно, чтобы отношение LА:LБ не превышало 1,5.
LА = 2,6 тАУ 0,5 = 2,1 м
LБ = 2,1:1,5 = 1,4 м

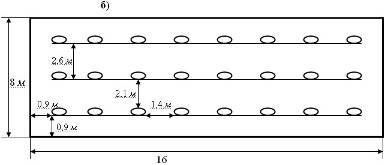

Рис. 1. тАУ Схемы размещения светильников: а тАУ в разрезе; б тАУ в плане
Соответственно, 24 светильника будет размещено в данном помещении.
= 24 шт.
2. Вычислить площадь помещения.
S = 16В·8 = 128 м2
3. Определить индекс помещения
i = S / hВ·(A+B),
где А и В тАУ соответственно длина и ширина помещения, м.
i = 128 / 1,75В·(16+8) = 128 / 42 = 3,0
4. Найти по таблице значение коэффициента использования осветительной установки.
=60% [1, стр. 10, табл. 1.2]
5. Определить в соответствии с заданным разрядом работ нормируемую освещенность Ен (табл. 1.1).
Примем минимальную нормируемую освещенность для заданного разряда работ тАУ IVг по таблице 1 (СНиП 23-05-95, стр. 2) равной 200 лк.
6. Рассчитать световой поток Fл
где, Fл тАУ световой поток каждой лампы, лм;
Ен тАУ минимальная нормируемая освещенность для заданного разряда работ, лк, (СНиП 23-05-95);
S тАУ площадь помещения, м2;
Кз тАУ коэффициент запаса, учитывающий старение ламп, запыление и загрязнение светильников (Кз= 1,4);
Z тАУ отношение средней освещенности к минимальной; для ламп ДРЛ и ламп накаливания тАУ не более 1,15;
тАУ число ламп;
η тАУ коэффициент использования светового потока ламп, %, [1, табл. 1.2, стр. 10], то есть отношение светового потока, падающего на расчетную поверхность, к суммарному потоку всех ламп. Зависит от типа светильников, коэффициентов отражения потолка ρп и стен ρст и индекса i формы помещения.
7. Подобрать по полученному световому потоку стандартную лампу по таблице 1.3 [1, стр. 11].
По полученному световому потоку Fл = 3862 лм, выбираем стандартную лампу ДРЛ, 220В с мощностью в 125 Вт.
8. Определить мощность осветительной установки N, учитывая, что число в маркировке типа лампы указывает электрическую мощность (Вт).
В результате произведенных светотехнических расчетов, зная число и мощность ламп, можно определить удельную мощность установки N, т. е. отношение всей мощности ламп осветительной установки общего освещения к освещаемой площади S:
2. Расчет прожекторного освещения
Для освещения строительных площадок, складских территорий и наружных производственных установок часто используется прожекторное освещение. Расчет прожекторной установки сводится к определению:
тАУ количества прожекторов, подлежащих установке для создания заданной освещенности;
тАУ высоты установки прожекторных мачт и прожекторов;
тАУ углов наклона прожекторов в вертикальной и разворота в горизонтальной плоскостях.
Расчет производится на основе нормируемой освещенности в горизонтальной плоскости.
Данные для расчета:
Площадь освещаемой поверхности, м2 105х75
Напряжение освет. сети, В 127
Коэффициенты:
Кп 1,1
Кз 1,0
Тип прожектора ПЗС-45
Лампа прожектора:
Тип НГ127-1000
Мощность, Вт 1000
Светов. поток лампы, лм 19500
Максимальная сила света прожектора, кд 200 000
Мин. освещ. (по нормам), лк 2,5
Решение:
1. Определяем общий световой поток (F, лм), необходимый для освещения территории, по формуле:
где Емин тАУ минимальная горизонтальная освещенность, лк;
S тАУ площадь освещаемой территории, м2;
Кз тАУ коэффициент запаса, учитывающий запыление прожектора и старение ламп;
Кп тАУ коэффициент, учитывающий потери света в зависимости от конфигурации освещаемых площадей.
2. Необходимое число прожекторов определяем по формуле:
где Fл тАУ световой поток лампы прожектора, лм;
ηпр = 0,35 тАУ к.п.д. прожектора по технической характеристике.
3. Высота установки прожектора:
где Iмакс тАУ максимальная осевая сила света прожектора, кд;
4. Оптимальный угол наклона оптической оси прожектора, обеспечивающий максимальную площадь светового эллипса в горизонтальной плоскости:
где m и тАУ коэффициенты углов рассеяния прожектора соответственно в горизонтальной и вертикальной плоскости (табл. 1.4).
Ео тАУ условная освещенность эллипса при высоте установки прожектора h = 1 м:
где h тАУ высота установки прожектора.
Список используемой литературы
1. МУ 7-05. Задания и типовые расчеты по безопасности жизнедеятельности: Метод. указания / Сост.: Е.Л. Белороссов, В.А. Красавин, В.М. Макаров, А.А. Махнин, И.В. Савицкая, Е.А. Фролова, О.П. Филиппова / Под общ. ред. Е.А. Фроловой. тАУ Яросл. гос. техн. ун-т. тАУ Ярославль, 2005. тАУ 99 с.
2. СНиП 23-05-95. Естественное и искусственное освещение. тАУ 24 с.
3. РД 1.14-127-2005. НОРМЫ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ.
4. Безопасность жизнедеятельности: монография / Под ред. Е.Л. Белороссова, Е.А. Фроловой тАУ Ярославль: ЯГТУ, 2008. тАУ 408 с.
