1. ВЫБОР СХЕМЫ БАЛОЧНОЙ КЛЕТКИ

Задание:

Требуется выполнить компоновку балочной клетки рабочей площадки располагаемой в отапливаемом здании II уровня ответственности при следующих данных:

- шаг колонн в продольном направлении тАУ 15,0 м;

- шаг колонн в поперечном направлении тАУ 5,5 м;

- габариты рабочей площадки в плане тАУ 45´11 м ;

- временная нормативная равномерно-распределенная нагрузка тАУ 24 кН/м²;

- материал настила, балок настила, вспомогательных и главных балок, а так же колонн тАУ сталь обычной прочности.

При заданных пролете и шаге главных балок находим оптимальную схему расположения балок настила и вспомогательных балок. Решение этой задачи производим методом вариантного проектирования.

1.1 Расчетные характеристики материала и коэффициенты

Настил относится к 3-й группе конструкций (табл. 50* [1]), поэтому сталь обычной прочности может быть С235 по ГОСТ 27772-88. Для этой стали расчетное сопротивление растяжению, сжатию, изгибу равно R_y =230 МПа при толщине листов от 2 до 20 мм, временное сопротивление стали разрыву R_un =360 МПа (табл. 51* [1]).

Балки настила и вспомогательные балки прокатного профиля относятся ко 2-й группе конструкций, принимаем сталь С245 по ГОСТ 27772-88. Для этой стали R_y =240 МПа при толщинах листов от 2 до 20 мм, R_un =370 МПа (табл. 51* [1]).

Модуль упругости стали Е = 2,06×10⁵ МПа. Коэффициент поперечной деформации (Пуассона) n=0,3 (табл. 63 [1]).

Для сооружений II уровня ответственности коэффициент надежности по ответственности g_n = 0,95 (прил. 7* [ 2 ]).

Коэффициент условий работы настила и прокатных балок g_с = 1,0 (табл. 6* [1]). Коэффициенты надежности по нагрузке для постоянной нагрузки g_fg = 1,05 (табл. 1 [2]), для временной нагрузки g_fv = 1,20 (п.3.7 [2]).

Предельные относительные прогибы для настила и балок принимаются в зависимости от величины пролета по табл.19 [2]. При l £ 1 м тАУ f_u = l/120, при l = 3 м тАУ f_u = l/150, при l = 6 м тАУ f_u = l/200

1.2 Выбор вариантов компоновочных схем

Для сравнения принимаем два варианта компоновочных схем: балочную клетку нормального типа и усложненного.

Вариант 1. Принимаем нормальный тип балочной клетки. Определяем возможное отношение пролета настила к его толщине, предварительно вычислив:

и задавшись n₀ =l_sh / f_sh = 130, при величине временной нагрузки для расчета настила по второму предельному состоянию

n_n = g_nv₀ = 0,95×0,0024 = 0,00228 кН/см² ,

Для величины временной нагрузки v₀= 24 кН/м рекомендуемая толщина настила 10-12мм. Принимая толщину настила 10 мм, получим предельный пролет настила

Поскольку пролет настила равен расстоянию между краями полок балок настила, то предельный шаг балок, при предварительно принятой ширине полки b_f_,_fb = 13 см, равен

a_fb_,_u = l_sh + b_f_,_fb = 121,44 + 13 = 134,44 см

Принимаем шаг балок настила из условия кратности пролету главной балки и возможности выполнения монтажного стыка главной балки в середине пролета. Принимаем число шагов 13, при этом 10 шагов по 130 см и 2 по 100 см. Расчетный шаг балок настила a_fb = 130 см < 134,44 см

Подбор сечения балки настила.

Погонная (линейная) нагрузка для расчета на прочность определяется по формуле

где g_fb тАУ вес 1 м.п. балки настила, принимаем g_fb= 0,35 кН/м.

Линейная нагрузка для расчета на жесткость равна:

Балка настила является однопролетной, статически определимой с равномерно распределенной нагрузкой. Максимальный расчетный изгибающий момент в середине пролета балки определяется по формуле

Требуемый момент сопротивления

где с₁ тАУ коэффициент, учитывающий развитие пластических деформаций, предварительно принимаем с₁ = 1,1.

Требуемый момент инерции сечения балок из условия обеспечения жесткости находим по формуле

По сортаменту (ГОСТ 26020-83) подбираем двутавр с параллельными гранями полок №35Б1, для которого I = 10060 см⁴, W = 581,7 см³, g = 38,9 кг/м

Вариант 2. Балочная клетка усложненного типа. Как и в первом варианте, толщину настила принимаем 10 мм, при котором максимальный шаг балок 134,44 см. При расстоянии между главными балками 5,5 м количество шагов балок настила равно = 550/134,44 =4,1, округлив до 5, получим шаг балок настила

а_fb = 550/5 = 110 см.

Шаг вспомогательных балок при их пролете lтАЩ_fb = 5 м определяем по формуле [9]

Принимаем конструктивно удобный шаг вспомогательных балок атАЩ_fb = l_fb= 3 м (схема балочной клетки приведена на рис.1.1)

В данном случае балки настила имеют пролет 3 м и шаг 1,375 м. Тогда погонная (линейная) нагрузка для расчета на прочность определяется по формуле

где g_fb тАУ вес 1 м.п. балки настила, принимаем g_fb=0,25 кН/м.

линейная нагрузка для расчета на жесткость равна:

Требуемый момент сопротивления

Требуемый момент инерции сечения балок из условия обеспечения жесткости находим по формуле:

По сортаменту (ГОСТ 26020-83) подбираем двутавр с параллельными гранями полок №20Б1, для которого I = 1943см⁴, W = 194,3 см³, g = 22,4 кг/м

Аналогично подбираем сечение вспомогательной балки, пролет которой lтАЩ_fb= 5,5 м и шаг атАЩ_fb = 3 м. Балка загружена сосредоточенными силами (реакциями балок настила), которых 4. На стадии вариантного проектирования можно считать, что вспомогательные балки загружены равномерно распределенной нагрузкой

По сортаменту (ГОСТ 26020-83) подбираем двутавр с параллельными гранями полок №45Б2, для которого I = 28870 см⁴,

W = 1291,9 см³, g = 67,5 кг/м

1.3 Определение удельных показателей

Варианты компоновочных схем несущих элементов балочной площадки приведены на рис. 1.1.

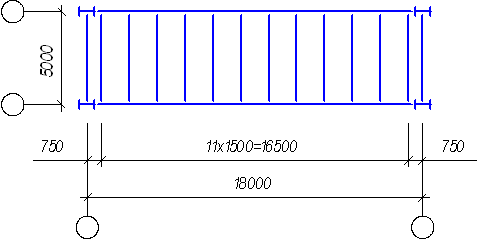

а) тАУ вариант 1: балочная клетка нормального типа;

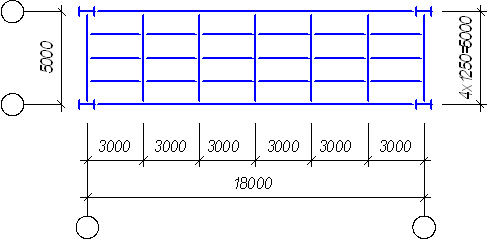

б) тАУ вариант 2: балочная клетка усложненного типа.

Расход стали на балки, приведенный к 1 м² площади рабочей площадки, найдем по формуле

Рис.1.1. Варианты балочной клетки

Расход стали по 1 варианту (m_sh тАУ вес настила)

Расход стали по 2 варианту

Из сопоставления показателей следует, что по расходу материала наилучшим является первый вариант, который и принимаем как основной.

1.3.1 Проверка прочности настила

Поскольку отношение большей стороны листа настила к меньшей равно 5,5/1,3 = 4,2 что больше 2, то в этом случае настил рассчитывается как длинная пластина, работающая в условиях цилиндрического изгиба только вдоль короткой стороны.

Полное напряжение в пластине равно

s_х = s_ох + s_их,

где s_ох тАУ осевые напряжения вдоль оси х; s_ux - изгибные напряжения вдоль оси х.

Условие прочности по упругой стадии работы стали запишем по [5] в виде

где k_p тАУ коэффициент пластины,

;

k₀ и k_i - коэффициенты, определяемые в зависимости от k_p по табл. 8.3

q_n - нормативная равномерно распределенная нагрузка

g_f - коэффициент надежности по нагрузке;

l_min тАУ наименьшая сторона пластины;

t_sh тАУ толщина настила.

Определяем коэффициент k_p_,при величине нагрузки

q_n= g_n(g_sh +v_n) = 0,95 (0,785 + 24) = 23,54 кН/м² = 0,002354 кН/см²

Этому значению k_pсоответствуют в табл. 8.3 [5] величины коэффициентов k₀ = 0,036 и k_i= 0,43

Тогда

Условие прочности выполняется.

1.3.2 Проверка жесткости настила

Максимальный прогиб в середине пластины определяем по [5] в виде

f_max = k_d t_sh,

где k_dтАУ коэффициент, принимаемый по табл.8.3 [5] в зависимости от величины k_pПри k_p=24,74 k_d = 0,605 и f_max = 0,605*1 = 0,605 см

Предельный прогиб настила по [ 2 ] равен f_u= l_sh/130 = 130/130 = 1см

Требование второго предельного состояния для настила выполняется

f_max = 0,605 см < f_u= 1см

1.4 Расчет крепления настила к балкам

Для крепления настила к балкам принимаем полуавтоматическую сварку. Для стали С235 рекомендуется сварочная проволока Св-08А и Св-08ГА (табл. 55* [1]). Принимаем Св-08А, для которой расчетное сопротивление металла швов (по табл.56 [1]) равно R_wf = 180 МПа = 18 кН/см², расчетное сопротивление металла границы сплавления для стали С235 при R_un = 360 МПа равно

R_wz= 0,45R_un= 0,45×360 = 162 МПа

Для полуавтоматической сварки b_f=0,7; b_z = 1,0 (табл. 34* [1]).

Проверяем, выполняется ли условие п. 11.2* [1] правильности выбора сварочного материала R_wz< R_wf£R_wzb_z/b_f

162 < 180< 162*1,0/0,7 = 231

Материал принят правильно, расчет можно выполнять только по металлу шва.

Цепное усилие в настиле определяем по приближенной формуле

Расчетная высота углового шва, прикрепляющего настил к балке, по металлу сварного шва равна

где l_w тАУ расчетная длина углового шва, l_w = 1,0 см

Минимальный катет шва, в соответствии с табл. 38* [1], при толщине свариваемых элементов тАУ 10 мм (настил) и 8,5 мм (полка двутавра 30Б1) будет 4мм. Принимаем сварной шов для крепления настила к балкам высотой по катету k_f = 4мм.

1.5 Расчет прокатной балки

Выполнить проверку балки настила варианта балочной клетки, принятого в качестве основного в примере 1.

Исходные данные (по результатам компоновки основного варианта)

- настил тАУ лист толщиной 10 мм;

- балка настила тАУ двутавр №35Б1 по ГОСТ 26020-83;

- пролет балок настила l_fb= 5,5 м;

- шаг балок настила а_fb = 130 см;

- материал балок сталь обычной прочности.

1.5.1 Расчетные характеристики материала и коэффициенты

Балки настила прокатного профиля относятся ко второй группе конструкций, принимаем сталь С245 по ГОСТ 27772-88. для этой стали Ry=240 Mпа при толщине проката от 2 до 20 мм. R_un=370Mпа. Модуль упругости=2,06*10⁵Мпа. Для сооружений II уровня ответственности коэффициент надежности по ответственности g_n = 0,95 (прил. 7* [2]).

Коэффициент условий работы настила и прокатных балок g_с = 1,0 (табл. 6* [1]).

Коэффициенты надежности по нагрузке для постоянной нагрузки g_fg = 1,05 (табл. 1 [2]), для временной нагрузки g_fv = 1,20 (п.3.7 [2]).

Предельные относительные прогибы для балок принимаются в зависимости от величины пролета по табл.19 [2]. При l = 6 м тАУ f_u = l/200=3 см.

1.5.2 Геометрические характеристики двутавра №35Б1

Геометрические характеристики принимаем по сортаменту горячекатаных двутавров по ГОСТ 26020-83:

- высота сечения h = 346 мм,

- толщина стенки t_w = 6,2 мм,

- ширина полки b_f= 155 мм,

- толщина полки t_f= 8,5 мм,

- площадь сечения А = 49,53 см²,

- момент инерцииI = 10060 см⁴,

- момент сопротивления W = 581,7 см³.

Масса профиля g = 38,9 кг/м

Площадь полки A_f = t_fb_f = 0,85×15,5 = 13,175 см².

Площадь стенки A_w = A тАУ 2A_f = 49,53 - 2×13,175 = 23,28см²

1.5.3 Статический расчет

Уточняем нагрузку на балку

Погонная (линейная) нагрузка для расчета на прочность

где g_fb тАУ вес 1 м.п. балки настила, g_fb=0,389 кН/м.

Линейная нагрузка для расчета на жесткость равна:

Определяем расчетные усилия

Максимальный расчетный изгибающий момент в середине пролета балки

Максимальная поперечная сила на опоре

1.5.4 Проверка прочности

Касательные напряжения в опорном сечении балки проверяем по формуле

где R_s = 0,58R_y = 0,58×240 = 139,2 МПа

Поскольку t = 56,7 МПа < 0,5Rs = 0,5×139,2 = 69,6 МПа, то с₁ = с в формуле проверки нормальных напряжений. Коэффициент с принимаем по табл. 66 [1], а зависимости от отношения A_f/A_w = 13,175/23,18 = 0,56, при котором с = 1,11. Выполняем проверку нормальных напряжений

Требование прочности выполняется

1.5.5 Проверка жесткости

Определяем прогиб балки в середине пролета

Требование второго предельного состояния выполняется, так как

f=2,05 см < f_u= 2,5 см

2. СТАТИЧЕСКИЙ РАiЕТ И ПОДБОР СЕЧЕНИЯ СОСТАВНОЙ СВАРНОЙ БАЛКИ

Подобрать сечение составной сварной балки, являющейся главной балкой рабочей площадки, компоновка которой выполнена в предыдущем пункте.

Исходные данные:

(а) по заданию на проектирование

- пролет главной балки l_m_b = 15,0 м;

- шаг главных балок a_m_b = 5,5 м;

- строительная высота перекрытия неограниченна;

- материал тАУ углеродистая сталь обычной прочности;

- временная равномерно распределенная нагрузка на площадку v_n = 24 кН/м² (вся временная нагрузка длительная).

(б) по результатам выполнения предшествующих разделов

- количество балок настила, опирающихся на главную балку 12 (10 шагов по 1,3 м и 2 шага по 1 м);

- шаг балок настила a_f_b= 1,3 м;

- балки настила - двутавры 35Б1 (по ГОСТ 26020-83), ширина полки b_f_,_f_b= 155 мм;

- реакция балки настила Q_fb = 98,12 кН;

- постоянные нагрузки: от массы настила g_sh_,_n= 0,785 кН/м², от балок настила g_f_b_,_n= 0,35кН/м².

2.1 ВаРасчетные характеристики материала и коэффициенты

Сварные балки перекрытия относятся к 1-й группе конструкций (табл. 50* [1]). Сталь обычной прочности, соответствующую этой группе, принимаем С255 по ГОСТ 27772-88. Расчетное сопротивление стали принимаем для листов толщиной до20 мм (предполагаемая толщина поясов балки) R_y= 240МПа, R_un = 370 МПа (табл. 51* [1]), E = 2,06×10⁵ МПа, n = 0,3 (табл. 63 [1]). Для сооружений II уровня ответственности (прил.7* [2]) коэффициент надежности по ответственности равен g_n= 0,95.

Коэффициент условий работы при расчете на прочность g_c=1,0, при расчете на устойчивость g_c=0,95 (табл. 6 [1]).

Коэффициенты надежности по нагрузке g_fg =1,05 (п.2.2 [2]), g_fv=1,20 (п.3.7 [2]).

Предельный относительный прогиб главной балки f_mb_,_u = l_mb/250, (п.2, табл. 19 [2]).

2.2 ВаСтатический расчет

Расчетную схему главной балки принимаем в виде разрезной шарнирно-опертой однопролетной балки. Поскольку число сосредоточенных грузов от давления балок настила более 5, то нагрузку принимаем в виде равномерно распределенной.

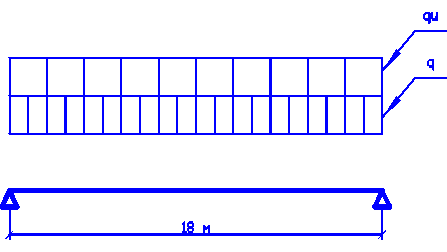

Рис. 2.1. Расчетная схема балки

Погонная (линейная) нагрузка для расчета на прочность определяется по формуле

где g_mb тАУ вес 1 м.п. главной балки, принимаем g_mb=2,5 кН/м.

Линейная нагрузка для расчета на жесткость равна:

Максимальный расчетный изгибающий момент в середине пролета балки

Максимальная поперечная сила на опоре

Изгибающий момент в середине пролета балки от нагрузки для расчета на жесткость

2.3 ВаКомпоновка и предварительный подбор сечения составной балки

Принимаем гибкость стенки l_w=125, в соответствии с рекомендациями [3]. Минимальная толщина стенки равна t_w_,_min= 12 мм.

Определяем минимальную высоту сечения сварной балки при предельном относительном прогибе (f_m_b /l_mb_u =1/250)

Находим минимальную толщину стенки из условия предельного прогиба

Толщина стенки из условия прочности на срез равна

где R_s=0,58R_y=0,58×240=139,2 МПа.

Определяем наименьшую толщину стенки из условия смятия, поскольку принимаем этажное сопряжение балок в балочной клетке. В каждом узле опираются две балки настила, поэтому F=2Q_f_b = 2 ×98,12=196,24 кН. Толщиной полки главной балки задаемся t_f=2 см.

Находим толщину стенки, соответствующую балке оптимальной высоты.

Сравниваем все полученные значения толщины стенки: t_w_,_min= 1,2см; t_w_,_f= 0,6см; t_w_,_s= 0,82см; t_w_,_loc= 0,42см; t_w_,_opt= 1,21см.

Наибольшее значение из этого ряда t_w_._opt= 1,21 см показывает, что следует принимать высоту балки, соответствующую t_w_,_opt.

Принимаем толщину стенки 13 мм, тогда высота стенки будет равна

h_w = t_wl_w=1,3×125 = 156 см.

Принимаем размеры стенки с учетом стандартных размеров ГОСТ 19903-74^*

h_wх t_w = 1700 х 13 мм.

Определяем размеры поясных листов. Требуемая площадь поясов (принимая h=h_w) равна

Требования, предъявляемые к размерам поясных листов и диапазон определяемых величин следующие:

b_f=(1/3тАж1/5)h = 57тАж34см;

b_f,min= 18,0см;

t_f,max= 3 t_w= 3×1,3=3,9 см;

Принимаем размеры поясных листов с учетом ослабления верхнего пояса отверстиями для болтов крепления балок настила b_fx t_f = 500 x 20 мм, которые удовлетворяют всем вышеуказанным требованиям. Подобранное сечение показано на рис. 2.2.

2.4 ВаПроверка принятого сечения на прочность

Определяем геометрические характеристики принятого сечения балки.

Для крепления балок настила к главным принимаем болты диаметром 16 мм (каждая балка крепится двумя болтами). Верхний пояс оказывается ослабленным отверстиями диаметром 19 мм (d₀= 1,9см), в каждом сечении два отверстия. Расстояние от центра тяжести сечения до оси, проходящей через середину высоты балки

где A_f₁=b_f₁t_f₁- d₀t_f₁= 50×2 тАУ 2×1,9×2,0 = 92,4 см²- площадь сечения верхнего пояса;

A_f₂=b_f₁t_f₁ = 50×2,0 = 100 см²- площадь сечения нижнего пояса;

ВаA= A_f₁₊A_f₂₊A_w= 92,4 + 100 +170×1,3=413,4 см²- площадь сечения балки;

а₁= a₂ = 170/2 + 2/2 = 86 см.

Момент инерции равен.

где a₁= 86 + 1,58 = 87,58 см тАУ расстояние от центра тяжести сечения до центра тяжести верхнего пояса; a₂= 86 тАУ 1,58 = 84,42 см тАУ расстояние от центра тяжести сечения до центра тяжести нижнего пояса;

Минимальный момент сопротивления нетто (с учетом ослабления сечения)

где y = 87,58 + 1,0 = 88,58 см тАУ расстояние от центра тяжести сечения до наиболее удаленного волокна.

Статический момент полусечения

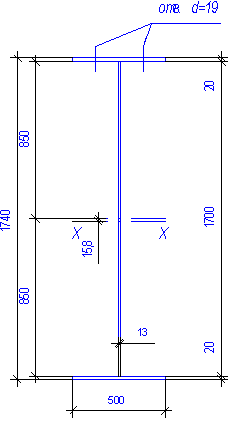

Рис.2.2. Сечение сварной балки

Проверка прочности:

а). по нормальным напряжениям от изгиба

Недонапряжение составляет Ds = (240-203) ×100/240 = 15,4% > 5%

б). по касательным напряжениям

в). по напряжениям смятия в стенке

Прочность балки обеспечена

проект балка клетка рабочая площадка

3. ИЗМЕНЕНИЕ СЕЧЕНИЯ СВАРНОЙ БАЛКИ ПО ДЛИНЕ

Изменить сечение по длине балки, рассчитанной в пункте 1

Исходные данные (принимаются по результатам выполнения примера 1):

- l_{m b} = 15,0 м;

- q_mb,= 159,2 кН/м;

- сечение главной балки:b_f =50 см, t_f = 2,0 см, h_w=170 см, t_w = 1,3 см;

- шаг балок настила a_fb = 130 см (крайние шаги по 0,75 м);

- поперечная сила на опоре Q_max= 1194 кН;

Изменение сечения главной балки осуществляем за счет изменения ширины поясных листов. Стыки листов выполняем прямым швом с визуальным контролем качества.

3.1 Компоновка сечения

Находим требуемую минимальную ширину пояса

₁_f= b_f/2 = 500/2 = 250 мм, ₁_f= 180 мм, ₁_f= h/10 = 170 мм.

Учитывая, что верхний пояс ослаблен отверстиями, ширину сечения принимаем больше, чем требуется. Принимаем сечение пояса ₁_fxt_f= 300 x 20 мм. Сечение стенки не изменяется h_w=170 см, t_w = 1,3 см.

3.2 Определяем место изменения сечения

Определяем геометрические характеристики измененного сечения с учетом возможного ослабления верхнего пояса двумя отверстиями d₀ = 19 мм.

Расстояние от центра тяжести сечения до оси, проходящей через середину высоты балки, равно

где A_f₁=b_f₁t_f₁тАУ d₀t_f₁= 30×2,0 тАУ 2×1,9×2,0 = 52,4 см²- площадь сечения верхнего пояса;

A_f₂=b_f₁t_f₁ = 30×2,0 = 60,0 см²- площадь сечения нижнего пояса;

A= A_f₁₊A_f₂₊A_w= 52,4 + 60,0 + 170×1,3 = 171,4 см²- площадь сечения балки.

Момент инерции измененного сечения балки равен

где a₁= 86 + 1,96 = 87,96 см тАУ расстояние от центра тяжести сечения до центра тяжести верхнего пояса;

a₂= 86 тАУ 1,96 = 84,04 см тАУ расстояние от центра тяжести сечения до центра тяжести нижнего пояса; Минимальный момент сопротивления нетто (с учетом ослабления сечения)

где y= 87,96 + 1 = 88,96 см тАУ расстояние от центра тяжести сечения до наиболее удаленного волокна.

Статический момент полусечения

Предельный изгибающий момент, воспринимаемый измененным сечением, определяем по формуле

M₁_r = W₁_xR_wyg_c = 15313,29*20,40*1,0 = 312391,12 кН×см = 3123,91 кН×м

где R_wy =0,85 R_y= 0,85 ×240 = 204 МПа

Находим место изменения сечения при равномерно распределенной нагрузке по формуле

x₁=3,38 м, x₂ = 11,7 м.

Принимаем место изменения сечения на расстоянии от опор 3,30м (рис. 2.1)

3.3 ВаПроверка прочности измененного сечения

а). по нормальным напряжениям:

изгибающий момент в месте измененного сечения (х = 3,00 м)

б) по касательным напряжениям:

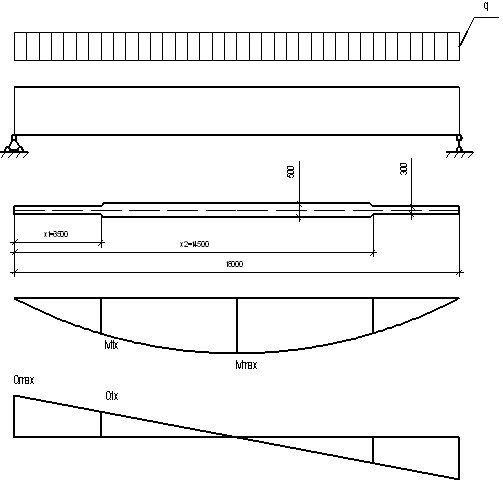

Рис.2.1. Изменение сечения сварной балки по длине

- в месте изменения сечения

- на опоре

в) по приведенным напряжениям:

балки настила опираются на расстоянии 0,1 м, 2,3 м и 3,6 м от опор, а расстояние до места изменения сечений 3,3 м, то есть в месте изменения сечения s_loc = 0.

На уровне поясных швов нормальные напряжения равны

y =a₁ тАУ t_f/2 = 87,96 тАУ 2,0/2 = 86,96 см

Приведенные напряжения

Проверки показали, что прочность измененного сечения обеспечена.

4. ПРОВЕРКА ЖЕСТКОСТИ БАЛКИ

Выполнить проверку жесткости балки, подобранной в примерах 1 и 2.

Исходные данные:

- l_mb = 15,0 м;

- q_mb_,_f= 133,7 кН/м;

- I_x= 1954198,7 см⁴;

- I_x_,1= 1362270 см⁴.

Находим прогиб главной балки переменного сечения, предварительно определив:

- прогиб главной балки постоянного сечения

- коэффициент a

f_mb=f⁰_mba = 2,18×1,052 = 2,29 см.

Предельный прогиб

f_mb_,_u= l_m_b/ 250 = 1500/250 = 6 см.

Сравниваем фактический прогиб с предельным f_mb = 2,29 см.< f_mb,u = 6 см.

Подобранное сечение балки удовлетворяет требованиям второй группы предельных состояний тАУ жесткости.

5. ПРОВЕРКА ОБЩЕЙ УСТОЙЧИВОСТИ БАЛКИ

Проверить общую устойчивость балки, подобранную в примерах 1 и 2.

Исходные данные:

- размеры поясов балки b_f= 500 мм, t_f= 20 мм;

- расстояние между осями поясных листов тАУ h = 1720мм.

Нагрузка на главную балку передается через балки настила, установленные с шагом a_fb=1,5 м и закрепляющие главную балку в горизонтальном направлении. Проверяем условие п. 5.16,б [1] в середине пролета

По табл. 8* [1] находим наибольшее значение (l_ef/b_f)_u, при котором не требуется расчета на устойчивость, принимая l_ef= a_fb = 1,5 м

Поскольку

(l_ef/b_f)= 150/50 = 3 < (l_ef/b_f)_u= 17,17

то устойчивость балки обеспечена и расчет на общую устойчивость выполнять не требуется.

6. РАСТАНОВКА РЕБЕР ЖЕСТКОСТИ И ПРОВЕРКА МЕСТНОЙ УСТОЙЧИВОСТИ ЭЛЕМЕНТОВ БАЛКИ.

Проверить устойчивость элементов балки, подобранной в примерах 1 и 2. Исходные данные:

- сечение балки - b_f =50 см, t_f = 2,0 см, h_w=170 см, t_w = 1,3 см;

- шаг балок настила a_fb = 130 см.

6.1 Проверка устойчивости сжатого пояса.

Отношение ширины свеса пояса к толщине при b_ef= (b_f-t_w)/2 = (50-1,3)/2=24,35 см равно b_ef/t_f = 24,35/2,0=12,18 Предельное отношение ширины пояса к толщине по табл.30 [1] равно

При b_ef/t_f = 12,18 < (b_ef/t_f)_u = 14,65 устойчивость пояса обеспечена.

6.2 Проверка устойчивости стенки

Проверяем необходимость постановки ребер жесткости. Условная гибкость стенки при h_ef=h_w= 170 см и t_w =1,3 см равна

Поскольку , то постановка ребер жесткости необходима (п.7.10 [1]). Максимальное расстояние между поперечными ребрами жесткости при Варавно a_max = 2h_ef=2×170 = 340 см.

Расстояние между поперечными ребрами жесткости принимаем 300 см (2,3 шага балок настила).

Расстановка поперечных ребер жесткости показана на рис. 6.1. с учетом выполнения монтажного стыка в середине пролета.

Принимаем парные ребра жесткости, ширина которых по [2] равна:

Толщина ребра определяется по п. 7.10 [1]

Принимаем размеры двухсторонних ребер жесткости b_hxt_s =100x7 мм

Проверяем необходимость выполнения проверки стенки на устойчивость по п. 7.3 [1], учитывая, что в каждом отсеке имеется местная нагрузка от давления балок настила (s_loc ¹ 0): ВаВ этом случае проверка стенки балки на устойчивость необходима.

Проверяем отсек стенки балки, в котором изменяется сечение ее пояса. Ширина отсека а = 300 см, расчетная высота стенки 170 см.

Так как длина отсека превосходит его расчетную высоту, то при вычислении средних значений M и Q в отсеке принимаем расчетный участок, равный по длине расчетной высоты отсека.

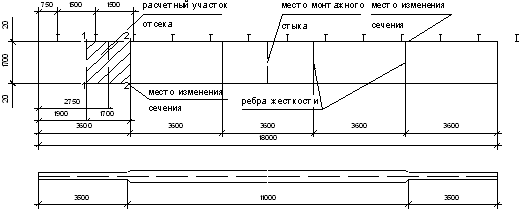

Рис. 6.1. К расчету устойчивости стенки составной балки

Последовательно определяем:

- изгибающий момент в сечении на границе расчетного участка отсека в точках 1 и 2 (рис. 6.1)

х₁= 300 тАУ 170 = 130 см,

х₂=300 см,

- среднее значение момента на расчетном участке отсека

M_x=(M₁+M₂)/2 = (2071,98+3438,72)/2 = 2755,35 кН×м;

- поперечную силу в сечениях 1 и 2

- среднюю поперечную силу в пределах расчетного участка отсека

Q_x=(Q₁+Q₂)/2 = (987,04+716,4)/2 = 851,72 кН.

Определяем компоненты напряженного состояния по п.7.2 [1] в стенке для уменьшенного сечения

где I₁_x=1362270 см⁴;

y = h/2+z = 170/2 + 1,96 = 86,96 см.

_loc=7,7 кН/см² (см. пункт 2.4.)

Определяем критические значения компонентов напряженного состояния.

При отношении a/h_ef = 300/170 = 1,76> 0,8 и _loc / = 7,7/17,58=0,43 предельное отношение (_loc /)_u принимается по табл.24 [1] в зависимости от параметра d и отношения a/h_ef

, при b=0,8 по табл.22[1].

При d= 0,22 и a/h_ef = 2,12 (_loc / )_u= 0,618.

Тогда при a/h_ef = 2,12 > 0,8 и _loc / = 0,4 < (_loc /)_u= 0,618 находим _crпо формуле (75) [1] и _loc_,_crтАУ формуле (80) [1], но с подстановкой 0,5а вместо а при вычислении Вав формуле 80 и в табл. 23 [1]

С_cr= 30 по табл. 21 [1]

Для определения _loc_,_cr предварительно находим c₁ по табл.23 [1] при 0,5a/h_ef = 150/170 =0,88 и d = 0,22 c₁ = 18,25

Определяем t_cr по формуле (76) [1] при m = 360/170 = 2,12

Проверку устойчивости стенки выполняем по формуле (79) [1]

Принятая расстановка ребер жесткости обеспечивает устойчивость стенки.

7. РАiЕТ ПОЯСНЫХ ШВОВ СОСТАВНОЙ БАЛКИ

Рассчитать поясные швы в составной сварной балке.

Исходные данные:

- сечение балки на опоре h_w x t_w =1700x1,3 мм, b_fx t_f = 500x20 мм;

- поперечная сила на опоре Q_max= 1194 кН;

- опорная реакция балки настила Q_fb = 98,12 кН.

Для поясного соединения принимаем двусторонние угловые швы, поскольку не выполняются требования, предъявляемые к балке для случая применения односторонних швов, в частности, сжатый пояс не раскреплен сплошным настилом и не во всех местах приложения к поясу сосредоточенных нагрузок (опирание балок настила) установлены ребра жесткости (см. п. 13.26 [1]) Расчет выполняем для наиболее нагруженного участка шва у опоры под балкой настила.

Определяем геометрические сечения брутто относительно нейтральной оси
