Лабораторная работа № 3

Выполнил

Ахметшин А.Ф

Проверил

Галиуллин Л.А

Цель работы: изучение вопросов конфигурации сетей FastEthernet.

Теоретические основы

Среды передачи для сети FastEthernet:

- 100BASE-T4 (передача идет со скоростью 100 Mбит/с в основной полосе частот по четырем витым парам электрических проводов);

- 100BASE-TX (передача идет со скоростью 100 Mбит/с в основной полосе частот по двум витым парам электрических проводов);

- 100BASE-FХ (передача идет со скоростью 100 Mбит/с в основной полосе частот по двум оптоволоконным кабелям).

Аппаратура 100BASE-T4

Основное отличие аппаратуры 100BASE-T4 от 100BASE-TX состоит в том, что в качестве соединительных кабелей в ней используются неэкранированные кабели, содержащие четыре витые пары (кабели категории 3, 4 или 5).

Схема объединения компьютеров в сеть ничем не отличается от 100BASE-TX. Длина кабелей не может превышать 100 м (стандарт рекомендует ограничиваться 90 м для 10 % запаса). Между адаптерами и кабелями в случае необходимости могут включаться трансиверы.

Для подключения сетевого кабеля к адаптеру (трансиверу) используются 8-контактные разъемы типа RJ-45, соответствующей категории.

Обмен данными идет по одной передающей витой паре, по одной приемной витой паре и по двум двунаправленным витым парам с использованием дифференциальных сигналов.

Аппаратура 100BASE-TX

Для присоединения неэкранированных кабелей, содержащих две витые пары (волновое сопротивление 100 Ом) используются 8-контактные разъемы типа RJ-45 категории 5. Длина кабеля не может превышать 100 метров. Также используется топология типа “пассивная звезда” c концентратором в центре. Только сетевые адаптеры должны быть FastEthernet, концентратор рассчитан на подключение сегментов 100BASE-TX, и кабель должен быть категории 5. Между адаптерами и сетевыми кабелями могут включаться трансиверы.

Предельная длина 100 м в FastEthernet определяется заданными временными соотношениями обмена (ограничение на двойное время прохождения). Стандарт рекомендует ограничиваться длиной сегмента в 90 м, чтобы иметь 10% запас.

Аппаратура 100BASE-FX

Аппаратура 100BASE-FX очень близка к аппаратуре 10BASE-FL. Точно также здесь используется топология типа “пассивная звезда” с подключением компьютеров к концентратору с помощью двух разнонаправленных оптоволоконных кабелей. Между сетевыми адаптерами и кабелями возможно включение трансиверов. Оптоволоконные кабели подключаются к адаптеру (трансиверу) с помощью разъемов типа SC, ST.

Максимальная длина кабеля между компьютером и концентратором составляет 412 метров, причем это ограничение определяется временными соотношениями.

Практическая часть

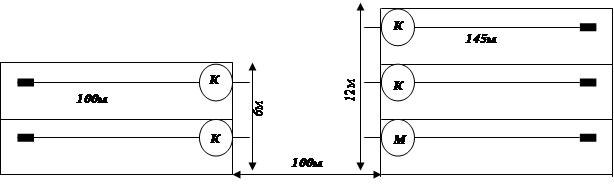

PDV= 62,5*1,112+6*1+100*1+140=315,5

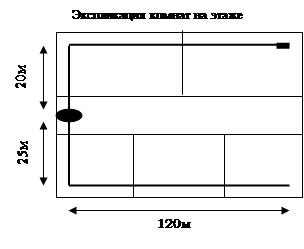

PDV2=9*1+70*1+140=219

315,5<512

219<512

Вывод: сеть корректна

Вывод

Я изучил аппаратуру и порядок подключения стандарта FastEhternet
