Проектирование активных RC-фильтров
Санкт-Петербургский государственный
электротехнический университет
Кафедра САПР
Пояснительная записка
Курсовая работа
на тему:
Вл Проектирование активных
RC-фильтровВ»
Преподаватель Хорьков Г. И.
Студент гр. 5361 Трухин С. Н.
-1997-
Введение
Активные RC-фильтры относятся к широко распространенному классу частотно избирательных цепей и , наряду с построенными на основе их использования генераторами синусоидальных колебаний , находят применение в системах передачи информации , автоматического управления и регулирования , технике измерения и различного рода функциональных преобразователях . Активные RC-фильтры (АФ) содержат пассивные избирательные RC-цепи и активные устройства (усилители , гираторы , конверторы отрицательного сопротивления) , при помощи которых получают требуемую добротность звеньев второго порядка .
Основной задачей при проектировании АФ является получение заданной формы амплитудно-частотной характеристики .
Цель курсового проекта состоит в практическом ознакомлении с основами синтеза активных RC-фильтров и генераторов синусоидальных сигналов , способами ручного и машинного анализа характеристик разработанного устройства .
Проектирование активных RC-фильтров
Аппроксимация
Под электрическим фильтром понимается четырехполюсник , модуль передаточной функции которого остается практически постоянным в определенной области частот , называемой полосой пропускания , и достаточно резко падает с удалением от границ этой области . Границы области пропускания именуются граничными частотами . Область частот с достаточно большим подавлением амплитуды сигнала называется полосой заграждения . Между полосами пропускания и заграждения находится переходная область .
Синтез частотно-избирательных цепей связан с решением двух задач :
тАФзадачи образования функции , так называемой аппроксимации функции , по исходным данным ;
тАФзадачи реализации найденной аппроксимирующей функции электрической цепью .
В данной работе проектируется фильтр нижних частот (ФНЧ) и используется аппроксимация по Чебышеву .
Исходными данными для проектирования фильтра на этапе аппроксимации обычно
являются :
d - определяет неравномерность коэффициента передачи фильтра в
полосе пропускания;
ω1,ω2 - определяют ширину промежуточной зоны между полосой
задерживания и полосой пропускания ;
|H(jω2) | - модуль коэффициента передачи фильтра на границе полосы
задерживания .
Техническое задание к курсовому проектированию
Вид аппроксимации - аппроксимация по Чебышеву
Входной сигнал - в цифровой форме
d<0.15
|H(jw2)| <0.08
F1=0.50 kHz
F2=0.75 kHz
Uвх.макс = 2.0 В
Uвых.макс = 12 В
D = 65 дБ
Rн = 10 кОм
Rг = 2 кОм
Температурный диапазон +5..+35 °C
Аппроксимация по Чебышеву.
При аппроксимации по Чебышеву используется следующее выражение для H(jwн) :
где Un(wн) = cos (n arcos wн) тАФ полином Чебышева .
Нахождение порядка полинома n при аппроксимации по Чебышеву производится следующим образом .
На границе полосы пропускания полагаем wн1 = 1, отсюда
Т. к. H(jwн2) << 1 , то
Т. о. порядок n полинома находится из следующего выражения :
Т. к. wн2 = 1.46 ( f1 = 0.5 кГц , f2 = 0.73 кГц ) , то
Примем n = 3
Полюса передаточной функции H(pн) при аппроксимации по Чебышеву имеют вид
p1,2 = -0.235±j0.937
p3 = -0.470

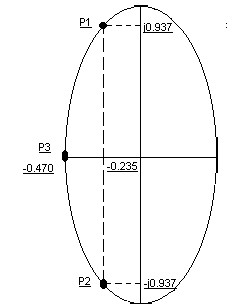

Расположение корней на элипсе
Данные значения получены для pн
Аппроксимирующая функция имеет вид
Расчет АЧХ и ФЧХ
Графики амплитудно- и фазо- частотных характеристик передаточных функций первого и второго звеньев .

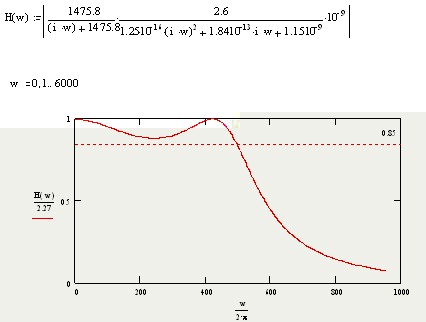

АЧХ первого звена

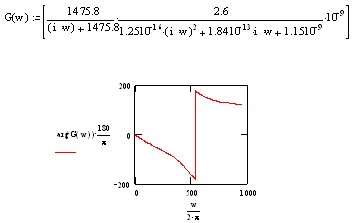

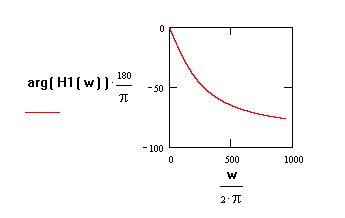

ФЧХ первого звена

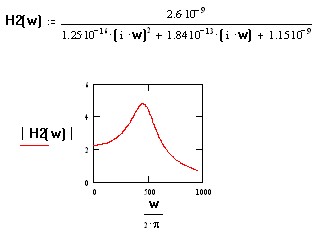

АЧХ второго звена
ФЧХ второго звена

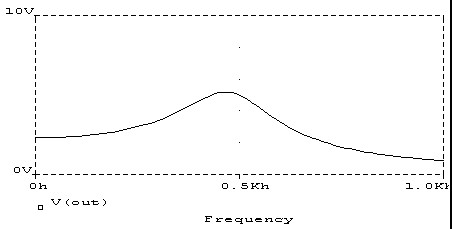

АЧХ двух звеньев в целом

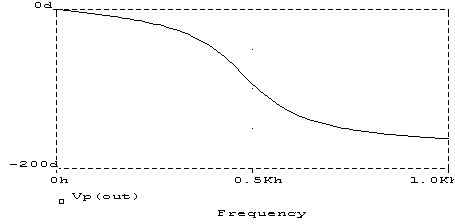

ФЧХ двух звеньев в целом
Расчет схемы в системе Pspice .
Графики АЧХ и ФЧХ для 1го звена

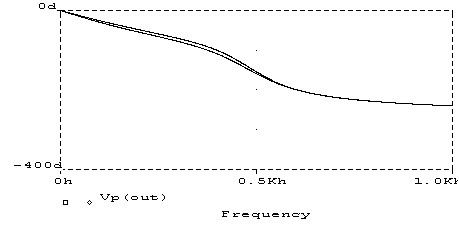

Графики АЧХ и ФЧХ для 2го звена .

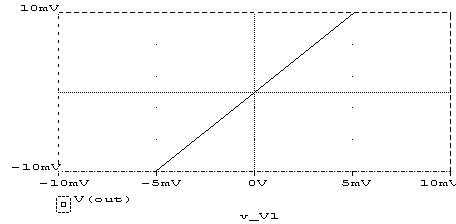

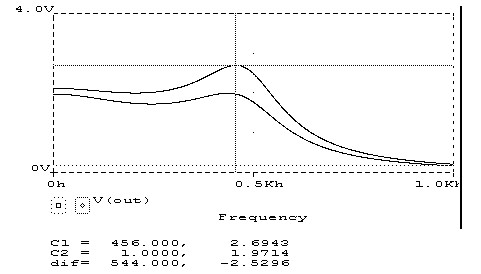

Графики АЧХ , ФЧХ и статическая характеристика для системы в целом .
Расчет чувствительности схемы на наихудший случай .
Расчет чувствительности схемы при максимальном разбросе значений резисторов :

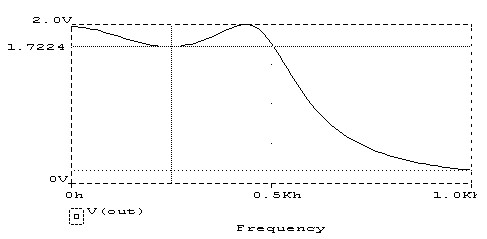

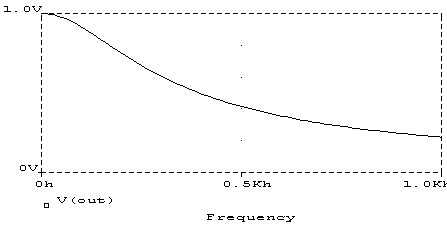

Амплитудно - частотная характеристика

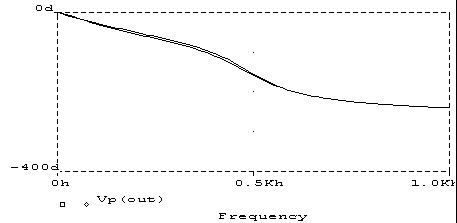

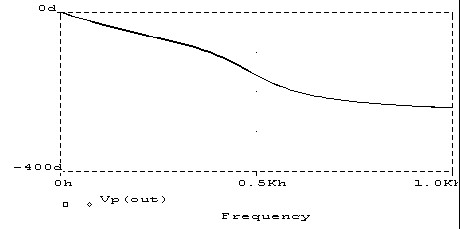

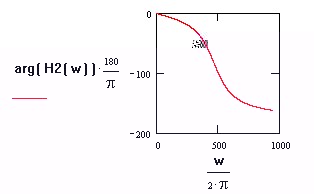

Фазо - частотная характеристика
Расчет чувствительности схемы при максимальном разбросе значений конденсаторов :

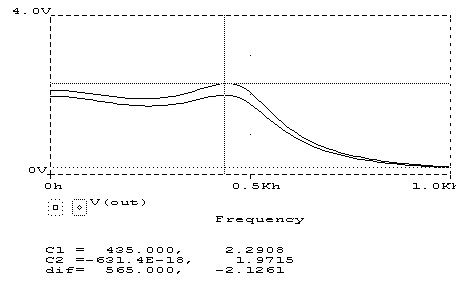

Амплитудно - частотная характеристика
Фазо - частотная характеристика
Расчет чувствительности схемы при максимальном разбросе значений резисторов и конденсаторов .

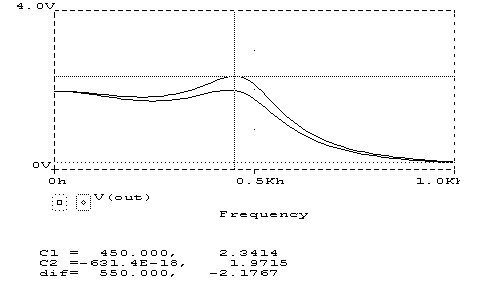

Амплитудно - частотная характеристика

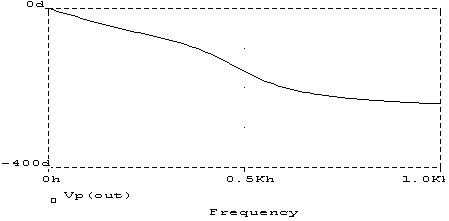

Фазо - частотная характеристика
Расчет динамического диапазона схемы
Выражение для расчета динамического диапазона :
D= 20 * log (Uвых.макс / Uвых.0)
Uвых.макс = 12 В
Uвых0 возьмем из графика статической характеристики .
Uвых0 = 8*(10^-6)
Полученное значение динамического диапазона :
D=123
На вход схемы ставится Цифро-аналоговый преобразователь (двенадцатиразрядный
ЦАП К572ПА2А ), так как в техническом задании указано условие цифровой формы входного сигнала .

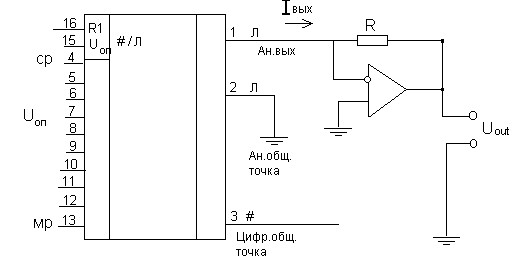

Для согласования напряжения на выходе ЦАП и входе фильтра на выход ЦАП ставится ОУ с резистором в цепи обратной связи .
R=Uвх.фильтра / I вых.цап = 1/(0.0008)=1.25 Ком

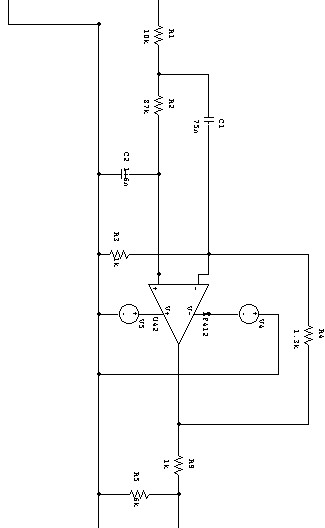

Схема фильтра
Обозначение Наименование Количество
Резисторы
R1 МЛТ - 0.125 - 10к±5% 1
R2 МЛТ - 0.125 - 87к±5% 1
R3,R8,R9 МЛТ - 0.125 - 1к±5% 3
R4 МЛТ - 0.125 - 1.3к±5% 1
R5 МЛТ - 0.125 - 5к±5% 1
R6 МЛТ - 0.125 -7к±5% 1
Конденсаторы
С1 К10-50-75n-25В±10% 1
С2 К10-50-1.6n-25В±10% 1
С3 К10-50-100n-25В±10% 1
Операционные усилители
U1,..U3 LF 411 3
|
Выходной файл данных Pspice
**** 12/14/97 08:52:23 ********* PSpice 5.1 (Jan 1992) ******** ID# 62539 ****
* C:\PS-PICE\kurs_pro.sch
**** CIRCUIT DESCRIPTION
******************************************************************************
* Schematics Version 5.1 - January 1992
* Sun Dec 14 06:00:06 1997
* From [SCHEMATICS NETLIST] section of msim.ini:
.lib
.INC "C:\PS-PICE\kurs_pro.net"
**** INCLUDING C:\PS-PICE\kurs_pro.net ****
* Schematics Netlist *
R_R1 $N_0003 $N_0002 r 10k
R_R2 $N_0002 $N_0004 r 87k
R_R3 0 $N_0005 r 1k
C_C1 $N_0002 $N_0005 c 75n
C_C2 0 $N_0004 c 1.6n
R_R4 $N_0005 $N_0007 r 1.3k
R_R5 0 $N_0008 r 6k
v_V4 0 $N_0009 dc 15
v_V5 $N_0010 0 dc 15
v_V1 $N_0011 0 dc 1 ac 1
v_V2 $N_0012 0 dc 15
v_V3 0 $N_0013 dc 15
C_C3 0 $N_0014 c 100n
R_R6 $N_0011 $N_0014 r 7k
X_U29 $N_0014 $N_0003 $N_0012 $N_0013 $N_0003 LF411
X_U42 $N_0004 $N_0005 $N_0010 $N_0009 $N_0007 LF412
X_U43 $N_0008 out $N_0017 $N_0018 out LF411
v_V7 0 $N_0018 dc 15
v_V8 $N_0017 0 dc 15
R_R8 0 out r 1k
R_R9 $N_0007 $N_0008 r 1k
.model r res(r=1 dev=5%)
.model c cap(c=1 dev=10%)
.wcase ac V([out]) Ymax
**** RESUMING kurs_pro.cir ****
.INC "C:\PS-PICE\kurs_pro.als"
**** INCLUDING C:\PS-PICE\kurs_pro.als ****
* Schematics Aliases *
.ALIASES
R_R1 R1(1=$N_0003 2=$N_0002 )
R_R2 R2(1=$N_0002 2=$N_0004 )
R_R3 R3(1=0 2=$N_0005 )
C_C1 C1(1=$N_0002 2=$N_0005 )
C_C2 C2(1=0 2=$N_0004 )
R_R4 R4(1=$N_0005 2=$N_0007 )
R_R5 R5(1=0 2=$N_0008 )
v_V4 V4(+=0 -=$N_0009 )
v_V5 V5(+=$N_0010 -=0 )
v_V1 V1(+=$N_0011 -=0 )
v_V2 V2(+=$N_0012 -=0 )
v_V3 V3(+=0 -=$N_0013 )
C_C3 C3(1=0 2=$N_0014 )
R_R6 R6(1=$N_0011 2=$N_0014 )
X_U29 U29(+=$N_0014 -=$N_0003 V+=$N_0012 V-=$N_0013 5=$N_0003 )
X_U42 U42(+=$N_0004 -=$N_0005 V+=$N_0010 V-=$N_0009 5=$N_0007 )
X_U43 U43(+=$N_0008 -=out V+=$N_0017 V-=$N_0018 5=out )
v_V7 V7(+=0 -=$N_0018 )
v_V8 V8(+=$N_0017 -=0 )
R_R8 R8(1=0 2=out )
R_R9 R9(1=$N_0007 2=$N_0008 )
_ _(out=out)
.ENDALIASES
**** RESUMING kurs_pro.cir ****
** Analysis setup **
.ac LIN 1000 1 1K
.DC LIN v_V1 -10v 10v 1v
.END
