Проектирование участка по изготовлению широкодиапазонного генератора импульсов

ХИМКИНСКИЙ ТЕХНИКУМ КОСМИЧЕСКОГО ЭНЕРГОМАШИНОСТРОЕНИЯ

Проектирование участка по изготовлению широкодиапазонного генератора импульсов.

Руководитель

Учащийся

Содержание.

Введение 4

1.Определение трудоемкости 5

2.Расчет затрат на вспомогательные материалы и покупные

изделия и полуфабрикаты. 6

3.Определение потребного количества производственного

оборудования 7

4.Определение потребного количества производственных

рабочих 13

5.Расчет основной и дополнительной зарплаты производственных

рабочих 17

6.Определение потребного количества вспомогательных рабочих,

инженерно тАУ технических рабочих, счетно тАУ конторского персонала,

и младшего обслуживающего персонала. 20

7.Определение фонда заработной платы вспомогательных рабочих,

инженерно тАУ технических рабочих, счетно тАУ конторского персонала,

и младшего обслуживающего персонала. 22

8.Расходы на подготовку и освоение производства. 25

9.Расчет производственной, вспомогательной и служебнобытовой площади 26

10.Номенклатура и методика расчета сметы расходов на содержание и эксплуатацию оборудования. 28

11. Номенклатура и методика расчета цеховых расчетов. 30

12.Смета затрат на производство широкодиапазонного генератора импульсов 33

13.Калькуляция цеховой себестоимости широкодиапазонного генератора импульсов. 34

14.Технико тАУ экономические показатели. 35

Приложения

Схема электрическая принципиальная 37

Перечень элементов 38

Маршрутная карта 39

Заключение 40

Список литературы 41

1. Определение трудоемкости работы по изготовлению широкодиапазонного генератора импульсов.

Трудоемкость изготовления объектов производстВнва является одним из важнейших исходных данных для технико-экономических показателей и для проектирования участков. Трудоемкость по изготовлению заданной программы определяется по видам работ и по изделию в целом. Трудоемкость рассчитывается по формуле:

где: T тАУ трудоемкость программы, норма тАУ часах;

t шт к тАУ штучно тАУ калькуляционное время на единицу изделия (мин.);

N тАУ программа годового выпуска изделий (шт.).

где: tшт.к тАУ норма штучного времени на ведущие операции.(мин.).

L тАУ коэффициент на переналадку 0.2 тАУ 0.3

Tэл = ((16+10+5+6+18+7+52)/60)677=(114/60)677=1286,3

Tз = (24 / 60)677 = 270,8

Tcм =(50/ 60)677 = 564,167

Tис = (135 / 60)677 = 1523,25

Tобщ = (323 / 60)677 = 3644,517

2. Расчет затрат на вспомогательные материалы, комплектующие и покупные изделия и полуфабрикаты.

Расчет затрат на вспомогательные материалы.

Затраты рассчитываются по каждому виду вспомогательных материалов. Вспомогательные материалы используются для обеспечения технологического процесса. Их стоимость по изделию устанавливается по нормам расхода действующих на предприятии и цены. Затраты на вспомогательные материалы рассчитываются по каждому виду по следующей формуле:

где:

Свсм тАУ затраты на вспомогательные материалы;

qм тАУ норма расхода материала на одно изделие, кг.;

Цм тАУ действующая оптовая цена весовой единицы материала, руб.;

kт-з тАУ коэффициент транспортно тАУ заготовительных расходов.

kт-з = 1,04 тАУ 1,08 (4 тАУ 8% от стоимости материалов);

N тАУ годовая программа выпуска изделий по цеху в натуральных или условно натуральных еденицах измерения, шт.

Свсм(припой) = 0.019 В· 52 В· 1.07 = 1,057 руб

Свсм(канифоль) = 0.002В· 27 В· 1.07 = 0,058 руб

Свсм(спирт) = 0.008 В· 40 В· 1.07 = 0,342 руб

Свсм(бензин) = 0.008 В· 8 В· 1.07 = 0,068 руб

Свсм(бязь) = 0.031 В· 56 В· 1.07 = 1,858 руб

Свсм(лак) = 0.005 В· 27 В· 1.07 = 0,144 руб

Свсм(кисть) = 0.078 В· 6 В· 1.07 = 0,835 руб

Свсм(марля) = 0.016 В· 10 В· 1.07 = 0,171 руб

Свсм(вата) = 0.001 В· 28 В· 1.07 = 0,03 руб

Свсм(ацетон) = 0.002 В· 5 В· 1.07 = 0,011 руб

Cвсм(общ) = (1,057 + 0,058 + 0,342 + 0,068 + 1,858 + 0,144 + 0,835 + 0,171 + 0,03 + 0,011)677 = 3096,598 руб.

Затраты на покупные, компликтующие изделия и полуфабрикаты используемые для технологических целей.

Затраты по изделиям общепромышленного назначения, а также затраты по покупным комплектующим изделиям, полуфабрикатам, определяются аналагично расчетам затрат на основные материалы.

Расшифровка затрат на поштучные комплектующие изделия и полуфабрикаты, использующиеся для технологических целей.

Наименование и марка материального ресурса	едени-ца изме-рения	№ строки	Действую-щая оптова цена за еденицу, руб	расход по норме в натуральных еденицах	затраты по дейст-вующим оптовым ценам, руб
на еденицу	на прог- рамму выпус.	на еденицу	на прог- рамму выпус
Микросхема	шт	01	2,8	7	4711	19,6	13269,2
Конденсатор	шт	02	0,72	6	4038	4,32	2924,64
Резистор	шт	03	0.12	17	11441	2,04	1381,08
Транзистор	шт	04	1	5	3365	5	3385
Диод	шт	05	0,5	3	2019	1,5	1015,5
Плата печатная	шт	06	11	1	677	11	7447
Разъем	шт	07	3	1	677	3	2031
					Всего	46,46	31453,42

Затраты на все материальные ресурсы с учетом транспортно заготовительных расходов, расчитываются по формуле:

Зобщ = Звсп + Зп-к где:

Зобщ тАУ общие затраты на общие ресурсы, руб.

Звсп тАУ затраты на вспомогательные ресурсы, руб.

Зп-к тАУ затраты на полуфабрикаты и комплектующие, руб.

Зобщ = 3096,598 + (31453,42 В· 1,07) = 36751,757 руб.

3. Определение потребного количества производственного оборудования и его загрузки.

Определение фонда времени производственного оборудования.

Для определения количества рабочих мест необходимо знать объем выпуска изделий, вид технологического процесса с указанием перечня операции, суммарною норму времени по каждому виду оборудования и эффективный годовой фонд производственного времени за вычетом затрат времени на ремонт и неизбежные потери.

Эффективный годовой фонд времени работы одного оборудования в часах при пятидневной рабочей недели рассчитывается по формуле:

где: в.д. тАУ количество выходных дней (суббота, воскресение);

п.д. тАУ праздничные дни;

пп.д. тАУ предпраздничные дни;

z тАУ число смен работы оборудования;

Кр тАУ коэффициент, учитывающий время пребывания станка в ремонте:

- для средних станков Кр = 0,95тАж0,97;

- для автоматизированных станков Кр = 0,88тАж0,9.

Принимаем: Кр = 0,925

Fg = ([366 тАУ 106 тАУ 8) тИЩ 8,2 тАУ 5) тИЩ 0,925 = 1906,795 Определения потребного количества производственного оборудования и его загрузки.

Потребное количество оборудования зависит от объема изделия на участке, типа производства и других факторов.

В производстве расчетным количеством оборудования подсчитывается по формуле:

где: Ср тАУ расчетное количество станков данного типа;

тАУ суммарное штучно-калькуляционное время по операциям

выполненным на данном типе станков отнесенной к одной детали (мин.);

N тАУ годовой объем выпуска изделий (шт.).

Расчетное количество оборудования округляется до большого целого числа тАУ принятого количества оборудования Сп:

СП.ЭЛ=1 СП.З=1 СП.СМ=1 СП.ИС=1

Процент загрузки каждого оборудования:

; .

Kз.эл = 0,675 / 1 = 0,675 Пз.эл = 0,675 тИЩ 100 = 67,5%

Kз.з = 0,142 / 1 = 0,142 Пз.з = 0,142 тИЩ 100 = 14,2%

Kз.см = 0,296 / 1 = 0,296 Пз.см = 0,296 тИЩ 100 = 29,6%

Kз.ис = 0,799 / 1 = 0,799 Пз.ис = 0,799 тИЩ 100 = 79,9%

Средний коэффициент, процент загрузки оборудования при изготовлении изделия:

; .

где: тАУ расчетной количество станков разных типов по всем операциям

для заданной детали;

тАУ принятое количество станков разных типов по всем операциям

для заданной детали.

Кзср = (0,675 + 0,142 + 0,296 + 0,799) / 4 = 0,478

Пзср = 0,478 тИЩ 100 = 47,8%

На основании проведенных расчетов строим диаграмму загрузки рабочих мест.

Данные о количестве рабочих мест, мощности и стоимости с учетом транспортно- заготовительных расходов и монтажа заносим в сводную ведомость оборудования

Сводная ведомость оборудования

№	Наименование	Колич.	Мошность	Мощность	Действ.	Затраты	Затраты	Общие	Затраты
			един. обо-	всего обо-	цена	на транс.	на мон-	затраты	на все
			руд. (кВт)	руд (кВт)	оборуд.	заготов.	таж	на ед.	оборуд.
					(руб)	расх	оборуд	оборуд	(руб)
						(руб)	(руб)	(руб)
	Рабочий стол электромон-
	тажника спецаппаратуры
01	рабочий стол с блоком пита-	1	0,288	0,288	2520	176,4	403.2	3099,6	3099,6
	ния
02	стул полумягкий	1			1100	77		1177	1177
03	набор отверток	1			150	10,5		160,5	160,5
04	шило	1			20	1,4		21,4	21,4
05	бокорезы	1			45	3,15		48,15	48,15
06	плоскогубцы	1			40	2,8		42,8	42,8
07	пассатижи	1			45	3,15		48,15	48,15
08	ножницы изогнутые	1			25	1,75		26,75	26,75
09	ножницы прямые	1			25	1,75		26,75	26,75
10	пинцет	1			35	2,45		37,45	37,45
11	линейка	1			8	0,56		8,56	8,56
12	надфиль	1			20	1,4		21,4	21,4
13	круглогубцы	1			30	2,1		32,1	32,1
14	скальпель	1			25	1,75		26,75	26,75
15	тестер	1	0,01	0,01	225	15,75		240,75	240,75
16	подставка под паяльник	1			20	1,4		21,4	21,4
17	паяльник (40вт)	1	0,04	0,04	180	12,6		192,6	192,6
18	паяльник (60вт)	1	0,06	0,06	185	12,95		197,95	197,95
19	подставка под плату	1			20	1,4		21,4	21,4
20	настольная лампа	1	0,075	0,075	260	18,2	41.6	319.8	319.8
21	вентиляция местная	1	0,94	0,94	1500	105	240	1845	1845
22	монтажный нож	1			50	3,5		53,5	53,5
23	банки под флюс и спирт	2			10	0,7		10,7	21,4
24	пинцет с гладкими губками	1			40	2,8		42,8	42,8
25	браслет	1			60	4,2		64,2	64,2
26	4х- кратная лупа	1			20	1,4		21,4	21,4
	Итог:		1,413	1,413	6658	466,06	684,8	7808,86	7819,56

	Стол заливщика
	компаундами.
01	рабочий стол	1			2950	206,5	472	3628,5	3628,5
02	стул полумягкий	1			1100	77		1177	1177
03	вентиляция местная	1	0,94	0,94	1500	105	240	1845	1845
04	пластмассовые ванночки	8			8	0,56		8,56	68,48
	(1 стол- 8 штук)
05	сушильный шкаф	1	1,5	1,5	5200	364	832	6396	6396
06	настольная лампа	1	0,075	0,075	260	18,2	41.6	319,8	319.8
07	кисть №2 (белка)	8			10	0,7		10,7	85,6
	Итог:		2,515	2,515	11028	771,96	1585,6	13385,56	13520,38

	Рабочее место слесаря -
	сборщика спец. электо радиоаппаратуры
01	слесарный верстак с тисками	1			2100	147	336	2583	2583
02	стул полумягкий	1			1100	77		1177	1177
03	набор отверток	1			180	12,6		192,6	192,6
04	набор гаечных ключей	1			185	12,95		197,95	197,95
05	электромеханическая	1	0,01	0,01	85	5,95		90,95	90,95
	отвертка
06	обжимка ручная для заклепок	1			40	2,8		42,8	42,8
07	пинцет- захват	1			40	2,8		42,8	42,8
08	набор напильников	1			165	11,55		176,55	176,55
09	молоток слесарный (100г)	1			70	4,9		74,9	74,9
10	молоток слесарный (200г)	1			80	5,6		85,6	85,6
11	ключ для разъема ЧРМ	1			25	1,75		26,75	26,75
12	ключ для разъема ШР	1			25	1,75		26,75	26,75
13	штангенциркуль	1			110	7,7		117,7	117,7
14	настольная лампа	1	0,075	0,075	260	18,2	41.6	319.8	319.8
	Итог:		0,085	0,085	4465	312,55	377,6	5155,15	5155,15

	Рабочее место испытателя
	измерительных систем
01	Рабочий стол с блоком	1	0,288	0,288	2520	176,4	403,2	3099,6	3099,6
	питания
02	стул полумягкий	1			1100	77		1177	1177
03	тестер	1	0,01	0,01	225	15,75		240,75	240,75
04	осциллограф С1-83	1	0,1	0,1	1800	126		1926	1926
05	генератор шума	1	0,05	0,05	600	42		642	642
06	вибростенд	1	3	3	5000	350	800	6150	6150
07	настольная лампа	1	0,075	0,075	260	18,2	41.6	319.8	319.8
	Итог:		2,523	2,523	11505	805,35	1245,2	13555,15	13555,15
	Общий итог:		7,536	7,536	33656	2355,92	3168	39904,72	40050,24

4. Определение потребного количества основных производственных рабочих и их загрузка.

Определение коэффициента годового фонда времени одного производственного рабочего.

Эффиктивный годовой фонд рабочего времени одного рабочего при пятидневной рабочей неделе расчитывается по формуле:

Fд.р. = [(365 тАУ в.д. тАУ п.д.) 8.2 тАУ п.п.д. 1] Кн

где:

Fд.р. тАУ эффективный годовой фонд рабочего времени одного рабочего(ч.);

в.д. тАУ количество выходных дней в году;

п.д. тАУ количество праздничных дней в году;

п.п.д. тАУ количество предпраздничных дней в году;

Кн тАУ коэффициент, учитывающий использование номинального фонда времени из тАУ за не явки на работу:

где: Сн = 12% - потери от номинального фонда времени из тАУза не выхода на работу, из них 8% - на отпуск, 2% - на болезни, 0.5% - на выполнение государственных и общественных обязанностей, 1.5% - на учебный отпуск.

Fд.р = [(366 тАУ 106 тАУ 8) тИЩ 8,2 тАУ 5] тИЩ 0,88 = 1814,032

Определение потребного количества основных производственных рабочих и их загрузка.

В сборочных цехах к основным относят рабочих следующих специальностей:

слесари по сборки;
испытатели сборочных единиц;
электромонтажники по монтажу и сборке;
заливщики компаундами.

Определение потребного количества основных (производственных) рабочих ведут по каждой профессии и по каждому квалификационному разряду отдельно:

где: Рс.т. тАУ количество рабочих данной профессии и разряда, чел.

tш.к. тАУ суммарное штучно тАУ калькуляционное время по операциям, выполняемым на данном этапе станков, на отнесенное к одной детали, мин.

N тАУ годовой объем выпуска деталей, шт.

Fд.р. тАУ эффективный годовой фонд рабочего времени (ч.).

Расчетное количество основных производственных рабочих округляют до целого числа:

РП ЭЛ=1 РП З=1 РП СМ=1 РП ИС=1

Рассчитываем коэффициент, процент каждого рабочего:

где: РСТ тАУ расчетное количество рабочих данной профессии и разряда;

Рп тАУ принятое количество рабочих данной профессии и разряда.

Кз эл = 0,709/ 1 = 0,709 Пзэ = 0,709 тИЩ 100 = 70,9%

Кз з = 0,149 / 1 = 0,149 Пзз = 14,9%

Кз см = 0,311 / 1 = 0,311 Пзс = 31,1%

Кз ис = 0,84 / 1 = 0,84 Пзи = 84%

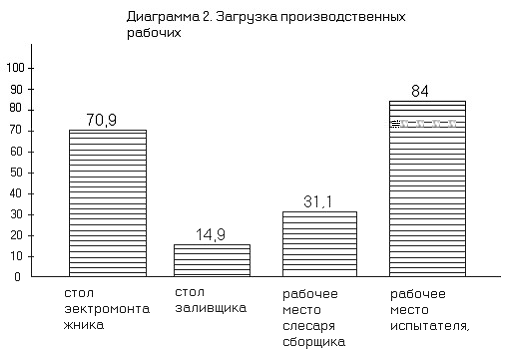

Средний коэффициент, процент загрузки рабочих по каждой профессии и разряду:

Кср.з = (0,709 + 0,149 + 0,311 + 0,84) / 1 + 1 + 1 + 1 = 0,502

Пп.ср = 50,2%. Определение среднего тарифного квалификационного разряда.

Определение среднего тарифного квалификационного разряда зависит от стоимости обработки, видов инструментов, оборудования.

Сводная ведомость основных производственных рабочих и определение среднего тарифно- квалификационного разряда.

Наименование	Общее	Количество рабочих по разрядам
Профессии	количество
		рабочих	1	2	3	4	5	6
	Электромонтажник специзделий	1			1
	Заливщик компаундами	1		1
	Слесарь- сборщик спецаппаратуры	1			1
	Испытатель измерительных систем	1					1
	Итого:	4		1	2		1

Общее число человеко-разрядов:

1 тИЩ 2 + 2 тИЩ 3 +1 В· 5= 13

Средний тарифно-квалификационный разряд:

13 / 4 = 3,25

5. Расчет основной и дополнительной зарплаты основных производственных рабочих.

а) Расчет основного фонда зарплаты производственных рабочих.

Основная зарплата выплачивается производственным рабочим за работу, выполняемую непосредственно по изготовлению продукции и включает в себя все виды оплаты труда и оплаты за фактически проработанное время. Расчет зарплаты основных производственных рабочих производится по каждому разряду и специальности.

В ее состав входят: оплата за выполняемые операции по сдельным нормам и расценкам.

Основной тарифный фонд рассчитывается по формуле (руб):

где: Т- трудоемкость годовой программы выпуска в норма часах

Уср- часовая тарифная ставка среднего разряда рабочего

Часовая тарифная сетка с вредными условиями труда

1разряд- 2,901р 2 разряд-3,162р 3разряд- 3,481р 4разряд-3,859р 5разряд-4,352р 6разряд- 4,99р. , при нормальных условиях труда на 12% ниже:

Зотсэл = 1286,3 тИЩ 3,481 = 4477,61

Зотсз = 270,8 тИЩ 3,162 = 856,27

Зотссм = 564,167 тИЩ 3,063 = 1728,044

Зотсис = 1523,25 тИЩ 3,83 = 5834,048

Доплата производственным рабочим за фактически отработанное время включает фонд премии от основной зарплаты по тарифу;

Премия производственным рабочим составляет 85% от Зотс:

Зпэл = 0,85 тИЩ 4477,61 = 3805,969

Зпз = 0,85 тИЩ 856,27 = 727,83

Зпсм = 0,85 тИЩ 1728,044 = 1468,837

Зпис = 0,85 тИЩ 5834,048 = 4958,941

фонд доплат ( за работу в ночное время, за руководство бригадой, за обучение учеников на производстве) с нормальными условиями труда 7,5-8%, с вредными условиями труда 8,5-10,5% от зарплаты по тарифу и премии (руб):

Здэл = 0,105 тИЩ (4477,61 + 3805,969) = 869,776

Здз = 0,105 тИЩ (856,27 + 727,83) = 166,331

Здсм = 0,08 тИЩ (1728,044 + 1468,837) = 255,75

Здис = 0,08 тИЩ (5834,048 + 4958,941) = 863,439

Расчет общего фонда основной зарплаты основных производственных рабочих:

для сдельщиков с нормальными условиями труда;

ЗОБЩ=1,85 В· ЗОТС + 0,08(ЗОТС +ЗП)

для сдельщиков с вредными условиями труда

ЗОБЩ=1,85 В· ЗОТС + 0,105(ЗОТС +ЗП)

Зобщэл = 1,85 тИЩ 4477,61 + 0,105(4477,61 + 3805,969) = 9153,355

Зобщз = 1,85 тИЩ 856,27 + 0,105(856,27 + 727,83) = 1750,431

Зобщсм = 1,85 тИЩ 1728,044 + 0,08(1728,044 + 1468,837) = 3452,631

Зобщис = 1,85 тИЩ 5834,048 + 0,08(5834,048 + 4958,941) = 11656,427

б)Определение дополнительной зарплаты производственных рабочих.

Дополнительная зарплата производственных рабочих- это выплаты, предусмотренные законодательством о труде.

Величена дополнительной заработной платы определяется (руб.):

где: kд тАУ принятое на данном предприятие процентное соотношение между основной и дополнительной зарплатой 13% от основной зарплаты.

Здопэл = 9153,355тИЩ 0,13 = 1189,89

Здопз = 1750,431 тИЩ 0,13 = 227,556

Здопсм = 3452,631 тИЩ 0,13 =448,842

Здопис =11656,427 тИЩ 0,13 = 1515,336

Отчисление на социальное страхование с заработной платы производственных рабочих (Qс) производится с суммы основной и дополнительной заработной платы вычисляется по формуле (руб):

QСОЦ =41(ЗОБЩ +ЗДОП)/100

Qсоцэл = (9153,355+ 1189,89) 0,41 = 4240,73

Qсоцз = (1750,431 + 227,556) 0,41 = 810,975

Qсоцсм = (3452,631 + 448,842) 0,41 = 1599,604

Qсоцис = (11656,427 + 1515,336) 0,41 = 5400,423

Результаты расчетов сводятся в форму. Заработная плата производственных рабочих.

Группа рабочих	№ стр.	Годовой фонд основной зарплаты, руб	Итого	Дополн. з/п	Всего	Начисл.
		по сдель-	Премии	Доплата за	фонд	Произв.раб	фонд	по соц.
		ным рас-	%	сумма	Проработ.врем	основной	%	Сумма	з/п	страх.
		ценкам			%	Сумма	з/п				%	Сумма
Электромонтаж-	01	4477,61	85	3805,969	10,5	869,776	9153,355	13	1189,89	10343,245	41	4240,73
ник специзделий
Заливщик ком-	02	856,27	85	727,83	10,5	166,331	1750,431	13	227,556	1977,987	41	810,975
паундами
Слесарь- сбор-	03	1728,044	85	1468,837	8	255,75	3452,631	13	448,842	3901,473	41	1599,604
щик
Испытатель изм.	04	5834,048	85	4958,941	8	863,439	11656,427	13	1515,336	13171,763	41	5400,423
систем

Итого:		12895,972		10961,577		2155,296	26012,844		3381,624	29394,468		12051,732

6. Определение потребного количества вспомогательных рабочих, инженерно тАУ технических рабочих, счетно тАУ конторского персонала и младшего обслуживающего персонала.

Определение общего количества работников занятых на производстве.

Количество работников задается определенной долей процентов от основных рабочих участка.

Количество вспомогательных рабочих составляет 15 тАУ 20% (18%) от количества основных производственных рабочих, количество инженерно тАУ технических рабочих 10 тАУ 12% (11%), количество счетно тАУ конторского персонала 1 тАУ 3% (2%), количество младшего обслуживающего персонала 2 тАУ 3% (2%)от общего числа основных и вспомогательных рабочих.

Количество вспомогательных рабочих рассчитывается по формуле:

Pвсп = Росн тИЩ 18%;

Рвсп = 4 тИЩ 0,18 = 0,72.

Количество инженерно-технических рабочих рассчитывается по формуле:

Ритр = Росн тИЩ 11%;

Ритр = (4 + 1) тИЩ 0,11 = 0,55.

Количество счетно-конторского персонала:

Рскп = Росн тИЩ 2%;

Рскп = (4 + 1) тИЩ 0,02 = 0,1.

Количество младшего обслуживающего персонала:

Рмоп = Росн тИЩ 2%;

Рмоп = (4 + 1) тИЩ 0,02 = 0,1.

Расчетное количество вспомогательных рабочих, ИТР, СКП, МОП округляют до целого числа:

Рпвсп = 1; Рпитр = 1; Рпскп = 1; Рпмоп = 1.

6.2. Определение коэффициента, процента загрузки вспомогательных рабочих, инженерно тАУ технических рабочих, счетно тАУ конторского персонала и младшего обслуживающего персонала.

Коэффициент, процент загрузки вспомогательных рабочих, ИТР, СКП, МОП:

Кзвсп = 0,72 / 1 = 0,72 Пзвсп = 0,72 тИЩ 100 = 72%

Кзитр = 0,55 / 1 = 0,55 Пзитр = 55%

Кзскп = 0,1 / 1 = 0,1 Пзскп = 10%

Кзмоп = 0,1 / 1 = 0,1 Пзмоп = 10%

Рассчет среднего коэффициента, процента загрузки вспомогательных рабочих, ИТР, СКП, МОП:

Кср = (0,72 + 0,55 + 0,1 + 0,1) / (1+1+1+1) = 0,368

Пср = 36,8%.

Численность основных, вспомогательных, ИТР, СКП и МОП рабочих сводится в таблицу.

Сводная ведомость списочного состава работающих на участке.

Наименование категорий рабочих	Количество рабочих	Отношение к числу проиизв. Рабочих %	Отношение к общему числу рабочих %	Отношение к общему количеству работающих %.
Производственные рабочие	4	100	62,5	50
Вспомогательные рабочие.	1	25	20	12,5
ИТР	1	25	20	12,5
СКП	1	25	20	12,5
МОП	1	25	20	12,5
Итого:	8			100

7. Определение фонда заработной платы вспомогательных рабочих, ИТР, СКП, МОП.

Определение основного фонда заработной платы вспомогательных рабочих, ИТР, СКП, МОП.

Фонд заработной платы определяется на основе тарифных ставок, должностных окладов и расчетного количества работающих с учетом коэффициента загрузки основных рабочих.

Заработная плата вспомогательных рабочих определяется в зависимости от профессии, разряда рабочего, формы оплаты и условий труда.

Выбирают из тарифной сетки по формуле:

Звс(распр) = ((39/60)677)2,783=1224,659

Звс(контр)=((99/60)677)3,396=3793,502

Звс= 1224,659+3793,502=5018,161

Заработная плата ИТР определяется по формуле:

где: расчетное количество персонала;

средняя заработная плата данной категории работников.

Зитр = 12 тИЩ 0,55 тИЩ 2000 тИЩ 0,502= 6626,4 руб.

Заработная плата СКП определяется по формуле:

Зскп = 12 тИЩ0,1 тИЩ 1500 тИЩ 0,502 = 903,6 руб.

Заработная плата МОП определяется по формуле:

Змоп = 12 тИЩ0,1 тИЩ 750 тИЩ 0,502= 451,8 руб.

Рассчитываем фонд премии вспомогательных рабочих ИТР, СКП и МОП. Премии из фонда материального стимулирования, складывается из премии по положению, которая рассчитана в долях годового фонда заработной платы и составляет для вспомогательных рабочих от 60 до 70%, ИТР от 70 до 80%, СКП от 60 до 70% и МОП от 40 до 45%.

вспомогательных рабочих 65%

Зпвс =5018,161 тИЩ 0,65 = 3261,805

ИТР 75%

Зпитр = 6626,4 тИЩ 0,75 = 4969,8

СКП 65%

Зпскп = 903,6 тИЩ 0,65 = 587,34

МОП 42%

Зпмоп = 451,8 тИЩ 0,42 = 189,756

8. Расходы на подготовку и освоение производства.

Расходы на подготовку и освоение производства включают:

- затраты на освоение участка,

- на проектирование участка,

- разработку техпроцесса,

- на перестановку оборудования и др.

Эти расходы определяются по отдельной смете и переносятся на себестоимость нового изделия в течении 2 лет. При укрупненных расчетах стоимость специальной оснастки можно принять равной 15% от стоимости производственного оборудования.

СПИО=(СПП В· 15 В·KЗ)/100 В· 2

где: Спио тАУ расходы на подготовку и освоение производства;

Спп тАУ полная первоначальная стоимость оборудования.

Спио = (40050,24 тИЩ 15 В· 0,478)/100 В· 2 = 1435,793 руб.

9. Расчет производственной, вспомогательной, служебно- бытовой площади производственного здания и ее стоимости.

В состав сборочных цехов входят производственные участки, вспомогательные отделения, служебные помещения, бытовые помещения. Состав производственВнных участков, определяется характером изготавливаемых изделий видом технологического процесса и объемом производства. Производственный участок служит для размещения на нем оборудования, предназначенного для выполнения технологических процессов обработки и сборки изделий. К вспомогательным помещениям относятся контрольный отдел и складские помещения. В служебных и бытовых помещениях располагаются кабинеты административно- технического персонала, гардеробные и т.п.

Расчет производственной площади здания производится по действующим нормам. В норму площади входят:

- нормы для оборудования,

- колонны и проходы.

Норма площади на одного производственного рабочего составляет:

- электромонтажник специзделий 8-10;

-слесарь-сборщик спец. электро-радио аппаратуры 7-9;

- заливщик компаундами 10-14;

- испытатель измерительных систем 15-20.

Норма производственной площади рассчитывается по формуле:

где: n тАУ количество производственных рабочих;

Sн тАУ норма площади на одного производственного рабочего (мВІ).

Sпр =9 + 8 + 12 + 17 = 46 м ВІ

Высота производственного помещения зависти от рода выполняемых работ.

Высота сборочного цеха составляет 10-15м.

Объем производственного помещения определяется по формуле:

Vпр = 46 тИЩ 12 = 552

Стоимость 1 производственной площади 900-950руб.

Стоимость производственных помещений рассчитывается по формуле:

где: Спр.п. тАУ стоимость производственных помещений;

Ц пр.п. тАУ стоимость одного кубометра производственных помещений;

Vпр-объем производственного помещения.

Спр.п. = 925 тИЩ 552 = 510600 руб.

Площадь вспомогательного помещения составляет 25-30% от площади производственного помещения:

SВСП=46 В· 0,3=13,8

Высота вспомогательного помещения составляет 2,8-3 м.

Рассчитываем объем вспомогательных помещений:

Vвсп = 13,8 тИЩ 3 = 41,4

Стоимость 1 вспомогательных помещений составляет 400-450руб.

Определение стоимости вспомогательных помещений:

Свсп = 41,4 тИЩ 425 = 17595 руб.

Площадь служебно- бытовых помещений, приходящихся на одного рабочего 7, высота помещения 2,8-3м

Расчет объема служебно- бытовых помещений:

где: Vсб тАУ объем служебно- бытовых помещений;

Р тАУ количество рабочих;

Н тАУ высота помещения.

Vсб = 8 тИЩ 3 тИЩ 7 = 168

Расчет стоимости служебно-бытовых помещения:

Ссб = 425 тИЩ (41,4 + 168) = 88995 руб.

Общая стоимость производственной, вспомогательной и служебно-бытовой площади:

Собщ = 510600 + 17595 + 88995 = 617190 руб.

10. Номенклатура и методика расчета сметы расходов на содержание и эксплуатацию оборудования.

Расходы на содержание и эксплуатацию оборудования включают затраты на содержание, амортизацию, текущий ремонт, затраты на восстановление малоценных и быстро изнашиваемых инструментов.

10.1. Номенклатура и методика расчета сметы расходов на содержание и эксплуатацию оборудования. Сводная ведомость расходов на содержание и эксплуатацию оборудования.

Наименование статей расходов (характер и содержание расходов)	Определение расходов (расчетные формулы)(руб)
1)Амортизация оборудования	КЗ Цоб- первоначальная стоимость производВнстВнвенного оборудования (руб.) аоб тАУ действующие нормы амортизационВнных отчислений по производственному оборудованию. Отчисления на амортизаВнцию составляют 11% от полной первоначальной стоимости оборудования. Саоб = 40050,24 тИЩ 0,11 тИЩ 0,478 = 2105,842
Итого по ст. 1:	2105,842
2)Эксплуатация оборудования (кроме расходов на текущий ремонт) а) вспомогательные материалы (для ухода за оборудованием и содержаВнние его в рабочем состоянии); б)основная и дополнительная зарплата вспомогательных рабочих, обслуживающих оборудование. в)стоимость различных видов энергии (электроэнергия силовая).	Принимаем приближенно по нормам расхода 240 рублей на одного производственного рабочего для сборочных цехов Свс = 240 тИЩ 4 тИЩ 0,502 = 481,92 руб. 30-35% от основной зарплаты основных рабочих. На эти 30-35% начисляется процент премии и социальное страхование. Звс = 26012,844 тИЩ 0,32 = 8324,11 Q = 8324,11 тИЩ 0,35 = 2913,439 Qсвс =(8324,11 + 2913,439)0,41 = 4607,395 Сэс = tэс тИЩ м тИЩ Цэс тИЩ N / 60 где: tэс тАУ время работы электроприборов; М тАУ мощность электроприборов; Цэс тАУ цена 1кВт/ч.(0,4 руб) Сэс = 310 тИЩ 5,356 тИЩ 0,4 677/60 = 7493,758
Итого по ст.2:	23820,622
3) текущий ремонт оборудования (затраты на текущий ремонт обоВнрудования, стоимость запчастей и других материалов)	Применяется 3% от первоначальной стоимости оборудования. Ст.р. = 40050,24 тИЩ 0,03 тИЩ 0,478 = 574,32
Итого по ст.3:	574,32
4)Износ малоценного и быстро изнашиваемого инструмента и расходы по их восстановлению	Принимаем по нормам расхода 400 рублей на одного производственного рабочего для сборочных цехов Сm = 4 тИЩ 400 тИЩ 0,502= 803,2
Итого по ст. 4:	803,2
5)Прочие расходы (другие расходы не перечисленные в предыдущих статьях связанные с содержанием и эксплуатацией оборудования).	Принимаем по нормам, действующим на предприятии или 3-5% от суммы затрат всех предыдущих статей. Спр = 27303,984 тИЩ 0,04 = 1092,159
Итого по ст.5:	1092,159
Всего расходов по содержанию и эксплуатации оборудования:	28396,143

10.2. Смета расходов на содержание и эксплуатацию оборудования

Наименование затрат	Единица измерения	№ строки	Сумма	% к общему итогу
Амортизация оборудования	руб.	01	2105,842	7,42
Эксплуатация оборудования (кроме расходов на текущий ремонт)	руб.	02	23820,622	83,87
Текущий ремонт оборудования	руб.	03	574,32	2,02
Износ малоценных и быстро изнашивающихся инструментов	руб.	04	803,2	2,83
Прочие расходы	руб.	05	1092,159	3,85
Всего:	руб.	06	28396,143	100

11. Номенклатура и методика расчета цеховых расходов.

Цеховые расходы включают затраты по обслуживанию цеха и управлению им, зарплату аппарата управления, амортизацию, затраты на содержание и текущий ремонт здания, на исследования, мероприятия по охране труда и другие расходы.

11.1. Номенклатура статей сметы цеховых расходов и методика ее расчета.

Наименование статей расходов (характкеристика и содержание расходов)	Определение расходов
1. Содержание аппарата управления цеха (зарплата основная, дополнительная, с отчислением на социальное страхование) а) зарплата ИТР б) зарплата СКП в) зарплата МОП г) отчисление на социальное страхование персонала управления цеха.	Зитр = 13103,706 Зскп = 1684,762 Змоп = 724,958 Qс = 6360,505
Итого по статье 1:	21873,931
2. Содержание прочего цехового персонала. а) зарплата вспомогательных рабочих б) отчисления на социальное страхование	Звсп = 9356,361 Qс = 3836,108
Итого по статье 2:	13192,469

3.Аммортизация зданий и инвентаря цеха (кроме амортизации, включаемой в смету расходов на содержание и эксплуатацию оборудования) а) здания б) инвентаря	а) сазд = Сзд тИЩ азд / 100 Сзд тАУ первоначальная стоимость здаВнния из расчета азд тАУ действующая форма амортизаВнции отчисление 2,4-2,6% от первонаВнчальВнной стоимости. Сазд = 617190 тИЩ 0,025 тИЩ 0,502 = = 7745,735 б) Синв тАУ первоначальная стоимость инВнвентаря аинв- действующая норма амортизаВнции Стоимость производственного и хоз. инвентаря принимаем 1-5% от стоиВнмости оборудования и здания Синв = (40050,24+617190) 0,03 тИЩ 0,502 = 9898,038
Итого по статье 3:	17643,773
4. Содержание заний и инвентаря цеха а) содержание зданий б) содержание инвенторя.	а) принимаем 0,3-0,5% от первонаВнчальной стоимости здания. Сзд = 617190 тИЩ 0,004 тИЩ 0,502= 1239,318 б) расходы по содержанию инвентаря 1% от первоначальной стоимости оборудования и здания. Синв = 657240,24 тИЩ 0,01 тИЩ 0,502 = 3299,346
Итого по статье 4:	4538,664
5. Текущий ремонт зданий и инвентаря	Принимаем в размере 0.5-1% от первоначальной стоимости оборудования и здания Ср.т = 657240,24 тИЩ 0,01 тИЩ 0,502 = 3299,346
Итого по статье 5:	3299,346

6. Испытания, опыты и исследования, рационализация и изобретательство.	В цехах основного производства принимают от 1000 до 1200 рублей на одного работающего в год по цеху (коэфф. по всем категориям) Сис = 8 тИЩ 1100 тИЩ 0,435 = 3828
Итого по статье 6:	3828
7. Охрана труда	Принимаем на одного произв. рабочеВнго с нормальными условиями труда 800 рублей в год, с вредными усВнловиями труда до 1000руб. Сот = 800 тИЩ 2 тИЩ 0,575 = 920 Сотв = 1000 тИЩ 2 тИЩ 0,429 = 858
Итого по статье 7:	1778
8. Износ малоценного и быстро изнашиваемого хозяйственного инвентаря цеха	Принять из расчета 100-130 руб на работающего в год. Сиз = 120 тИЩ 8 тИЩ 0,435 = 417,6
Итого по статье 8:	417,6
9.Прочие расходы (не предусмотренные предыдущими статьями).	Принимаем, по нормам действующим на предприятии или примерно 1-2% от сумм затрат по пунктам 1-8. Спр = 0,02 тИЩ 66571,783 = 1331,436
Итого по статье 9:	1331,436
Всего цеховых расходов:	Сцех = 67903,219
Цеховые расходы, %:	где: Зо тАУ основная зарплата производВнственных рабочих; Соб тАУ расходы на содержание и эксплуатацию оборудования. Кцех = 67903,219/(26012,844+28396,143) = = 124,8 %

11.2 Смета цеховых расходов.

Наименование статей	Единица измерения	№ строки	Сумма	% цеховых расходов(kцех)
Содержание аппарата управления цеха	руб	01	21873,931	32,21
Содержание прочего цехового персонала	руб	02	13192,469	19,43
Амортизация здания и инвентаря цеха	руб	03	17643,773	25,98
Содержание зданий и инвентаря	руб	04	4538,664	6,68
Текущий ремонт зданий и инвентаря	руб	05	3299,346	4,86
Испытания, опыты и исследование, рационализация и изобретательство	руб	06	3828	5,64
Охрана труда	руб	07	1778	2,62
Износ малоценного и быстроизнашивающегося хозяйственного инвентаря цеха	руб	08	417,6	0,61
Прочие расходы	руб	09	1331,436	1,96
Всего цеховых расходов	руб	10	67903,219	100

12. Смета затрат на производство Влширокодиапазонного генератора импульсовВ».

Смета затрат на производство Влширокодиапазонного генератора импульсовВ» представляет собой общую сумму по экономическим элементам, полученная сумма затрат будет представлять собой цеховую себестоимость годовой производственной программы.

Наименование затрат по экономическим элементам	№ строки	Величина затрат
в руб.	в % к итогу
Основные материалы , в том числе покупные комплектующие изделия, полуфабрикаты.	01	33655,159	24,65
Вспомогательные материалы.	02	3096,598	2,27
Силовая электроэнергия	03	10986,03	8,05
Заработная плата основная и дополнительная.	04	54264,255	39,75
Отчисление на социальное страхование.	05	22248,344	16,3
Амортизация основных фондов.	06	9851,577	7,22
Прочие расходы.	07	2423,595	1,78
Итого затрат на производство:	08	136525,54	100

13. Калькуляция цеховой себестоимости широкодиапазонного генератора импульсов.

Наименование статей	№стр	Сумма, руб	% к итогу
Материалы с учетом транспортно-заготовительных расходов	01	3096,598	1,81
Покупные комплектующие изделия, полуфабрикаты и услуги кооперативных предприятий	02	33563,31	19,64
Энергия на технологические цели	03	7493,758	4,37
Основная зарплата производственных рабочих	04	26012,844	15,18
Дополнительная зарплата производственных рабочих	05	3381,624	1,97
Отчисления на социальное страхование с з/п производственных рабочих	06	12051,732	7,03
Расходы на подготовку и освоение производства	07	1435,793	0,84
Расходы на содержание и эксплуатацию оборудования	08	16294,99	9,51
Цеховые расходы	09	67903,219	39,63
Итого: цеховая себестоимость единицы продукции	10	171325,7	100

14. Технико- экономические показатели.

Технико-экономические показатели проектируемого участка по изготовлению широкодиапазонного генератора импульсов.

Наименование

показателей

Единица

измерения

№

строки

Значение

показателей

1. Абсолютные показатели.

Годовой выпуск продукции:

в натуральном выражении

в денежном выражении

шт.

руб.

677

171325,7

Общая стоимость основных производственных фондов:

а) зданий

б) оборудования

руб.

657240,24

617190

40050,24

Общая внутренняя площадь:

а) производственная

б) вспомогательная

101,2

55,2

Количество рабочих мест всего:

а) производственного

оборудования

б) верстачно- рабочих мест

единиц

Численность промышлено-производственного персонала

В том числе: производственных

рабочих

из них основных

производственных рабочих

чел.

Относительные показатели.

Выпуск продукции на одного

производственного рабочего:

а) в натуральном выражении

б) в денежном выражении

шт./чел.

руб./чел.

169

42768,158

Выпуск продукции на одного

работающего:

а) в натуральном выражении

б) в денежном выражении

шт./чел.

руб./чел

21510,611

Фондоотдача

руб./руб.

4,3

Выпуск продукции на 1 м2

производственной площади.

руб.

Общая площадь на единицу

производственного оборудования

м2

11,5

Трудоемкость изготовления

единицы продукции.

нормо-ч

5,39

Средняя загрузка оборудования.

47,8

Коэффициент сменности работы

оборудования.

Себестоимость единицы

продукции.

руб.

253,07

Заключение.

В данном курсовом проекте был произведен расчет по проектированию участка по изготовлению широкодиапазонного генератора импульсов. Данные расчеты применены к ручной сборке, для повышения эффективности производства и снижения трудоемкости можно применять автоматизированную сборку такую как пайка волной что увеличит выпуск изделий и повысит их качество.

Список литературы.

Экономика и организация производства А. М. Геворкян. 1982 г. 136стр.
Проектирование технологических процессов изготовления РЭА В.В. Павловский 1982. 160стр.
Дипломное проектирование в машиностроительных техникумах Нефедов 1982. 240 стр.

Вместе с этим смотрят:

Промышленное применение лазеров
Пропускная способность канала
Пьезоэлектрики и их свойства
Радиовещательный приемник КВ-диапазона
