Трехфазный ток, переходной процесс, четырехполюсник

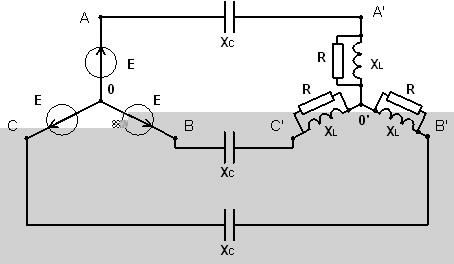

Для симметричной схемы трехфазной цепи согласно заданных параметров выполнить следующее:

  1. рассчитать  угловую частоту  ω и сопротивления  реактивных элементов схемы (L, C).
  2. Составить схему для расчета комплекса действующего значения тока фазы А, приняв начальную фазу ЭДС для вариантов в которых нагрузка соединена треугольником рекомендуется заменить на звезду.
  3. Рассчитать комплекс тока , записать комплексы токов и .
  4. Определить угол между векторами ЭДС и тока φ.
  5. Построить векторную диаграмму ЭДС и тока трехфазной цепи.
  6. Определить мощности генератора (P, Q, S), построить треугольник мощностей.

  1. Для расчета угловой скорости воспользу-емся форму-лой , где отсюда .

Найдем реактивные сопротивления элементов (L, C) :

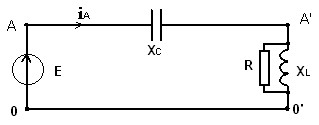

2. Cхема для расчета комплекса действующего значения фазы А :

  1. По данной схеме рассчитаем комплекс тока  , приняв начальную фазу ЭДС   найдем комплекс полной проводимости ветви :

Перейдем от амплитудного значения ЭДС к комплексному :

Найдем токи :

     Токи сдвинуты относительно тока на :

  1. В симметричной системе угол между ЭДС и током во всех фазах будет одинаков, и будет равен .

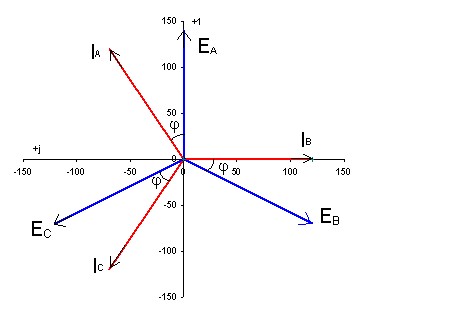

  2. Построим векторную диаграмму ЭДС и тока трехфазной цепи :

Найдем мощность генератора :

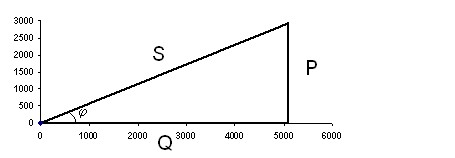

Треугольник мощностей :

Для  заданной схемы необходимо выполнить следующее :

  1. Рассчитать переходной процесс.
  2. Расчет провести классическим методом.
  3. На основании полученного аналитического выражения построить график переходного процесса в интервале от t = 0 до t = 3τ .

Данные :

Найти ток .

Определим для после коммутационной схемы, когда ключ К разомкнут  комплекс входного сопротивления относительно зажимов источника, заменив jω на P :

Приравняем к 0 :

Подставим значения :

Корни  вещественные разные значить переходный процесс апериодический затухающий. Запишем выражения для заданного тока в переходном режиме через принужденную и свободную составляющую  :

.

Найдем токи протекающие в данной цепи до коммутации (t < 0 ) когда ключ К замкнут. Сопротивление катушки  индуктивности L при постоянном токе равно 0, а емкости С равно ∞ значит .

Напряжение на конденсаторе C равно напряжению на R4  :

Принужденные значения после коммутации, когда переходный процесс завершен :



Найдем значения в момент коммутации (t ≥ 0 ) :

по второму закону коммутации

Определим постоянные интегрирования А1 и А2 :

записываем ур-ния для t ≥ 0:

Численное значение производной = 0 т. к. По второму закону коммутации напряжение на емкости скачком не изменяется :

Подставим полученные значения в ур-ния, получим :

решим совместно эти ур-ния :

Запишем ток переходного процесса подставив все численные значения :

Исходя из этого постоянные интегрирования для тока будут равны :

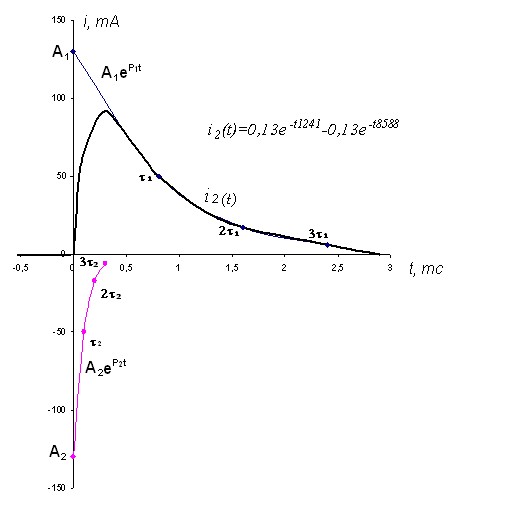

На основании полученных данных построим график переходного процесса в интервале от t = 0 до t = 3τ :

Найдем значения  постоянной времени

Лабораторная работа № 2.

Четырехполюсник.

   Цель работы : провести опыты ХХ ( холостого хода ) и КЗ (короткого замыкания ) в заданной схеме четырехполюсника; определить из опытов комплексы ; на основе опытных данных рассчитать коэффициенты четырехполюсника : A B C D; проверить соотношение AD - BC = 0; для исследованной схемы четырехполюсника расчитать и сопоставить с опытными значениями, основываясь на использованных в работе значениях

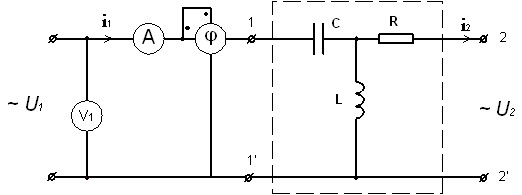

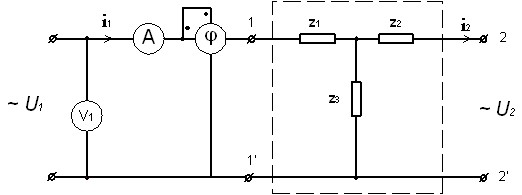

Схема Т - образного четырехполюсника.

А форма уравнения четырехполюсника :

Фазометр - это прибор измеряющий угол  φ  между напряжением и током : .

В опыте используются данные элементы :

Опыт ХХ четырехполюсника :

Режим ХХ четырехполюсника это когда 2 и 2тАЩ разомкнуты и I2=0; z1X - комплекс входного сопротивления на зажимах 1 - 1тАЩ .

Данные измерений .

Найдем

Опыт КЗ1 четырехполюсника :

Режим КЗ1 четырехполюсника это когда 2 и 2тАЩ закорочены ; z1К - комплекс входного сопротивления на зажимах 1 - 1тАЩ .

Данные измерений .

Найдем

Опыт КЗ2 четырехполюсника :

Проведем опыт для ВлперевернутогоВ» четырехполюсника для чего к контактам 2 и 2тАЩ подключем питание а 1 и 1тАЩ закоротим.

Данные измерений .

Найдем

Найдем R-L :

Для этого соберем следующую схему :

Данные измерений .

Определим R :

Данные измерений

Найдем коэффициенты четырехполюсника :

Проверим соотношение AD-BC = 1 ;

Для данной схемы четырехполюсника рассчитаем  основываясь на использованных в работе значениях

    Найдем  :



  Найдем  :

  Найдем  :
