Класифiкацiя засобiв повiтряного нападу
ональний технiчний унiверситет УкраiниВлКПРЖВ»
Вiйськовий iнститут
Кафедра
тактики вiйськ ППО
Реферат
Тема : ВлКласифiкацiя засобiв повiтряного нападуВ»
Виконав : студент 256 взводу Хомутянський А.С.
Перевiрив : викладач кафедри ______________________________
Оцiнка : Вл__________________В»
м.Киiв тАУ 99р.
Вступ
1. Загальна характеристика засобiв повiтряного нападу
Сучасна вiйськова наука вирiшальну роль в досягненнi мети вiйськових операцiй вiдводить силам повiтряного нападу. До складу цих сил входять об’iднання, з’iднання i частини, на озброiннi яких стоять засоби повiтряного нападу (ЗПН).
До ЗПН вiдносять балiстичнi ракети, аеродинамiчнi лiтальнi апарати, аеростатичнi лiтальнi апарати.
Об’iднання, з’iднання i частини, на озброiннi яких стоять ЗПН, входять до складу ВПС, ВМС та СВ.
Основною метою ЗПН i:
пiдрив вiйськово-економiчного потенцiала;
порушення системи державного та вiйськового управлiння
завоювання переваги у повiтрi;
iзоляцiя району бойових дiй;
безпосередня пiдтримка СВ i сил флоту.
Пiдрив вiйськово-економiчного потенцiала може здiйснюватись шляхом нанесення ударiв по найважливiшим вiйськовiм та промисловим об'iктам.
Порушення системи державного та вiйськового управлiнняпередбачаiться досягнути шляхом нанесення ударiв по адмiнiстративно-полiтичним центрам, центрам керування та засобам зв'язку.
Завоювання переваги у повiтрiплануiться здiйснювати шляхом знищення авiацii на аеродромах та у повiтрi, а також подавлення системи ППО.
РЖзоляцiя району бойових дiй проводиться з метою перекривання пiдходу резервiв та постачання; сковування маневру вiйськ шляхом нанесення ударiв по залiзничних вузлах, мостах та iнших об'iктах.
Безпосередня пiдтримка СВ i сил флоту полягаi у безперервному та ефективному вогневому впливу на противника з повiтря у ходi бойових дiй безпосередньо на полi боя.
Класифiкацiя засобiв повiтряного нападу
За принципом польоту ЗПН подiляются на:
Балiстичнi ракети (БР)тАУ лiтальнi апарати, що здiйснюють полiт на активнiй дiлянцi траекторii пiд дiiю реактивноi сили двигуна, а на пасивнiй дiлянцi тАУ за законом вiльнокинутого тiла. Вони призначенi для нанесення ударiв по наземних та наводних цiлях, розташованих як в тактичнiй, так i в оперативнiй глибинi, а також у глибокому тилу противника.
Засоби повiтряного нападу
Балiстичнi ракети
Аеростатичнi ЛА
Аеродинамiчнi ЛА
Рис. 1.1. Класифiкацiя засобiв повiтряного нападу.
В залежностi вiд дальностi дii балiстичнi ракети розподiляються:
- БР ближньоi дii дальнiсть дii до 1000 км;
- БР середньоi дii дальнiсть дii до 5000 км;
- БР дальноi дii дальнiсть дii понад 5000 км.
За бойовим завданням балiстичнi ракети бувають:
- тактичнi;
- оперативно-тактичнi;
- стратегичнi.
Аеростатичнi ЛА тАУ лiтальнi апарати, що здiйснюють свiй полiт за повiтряними течiями чи направляются тягою двигунiв. До iх складу входять аеростати та дирижаблi. Аеростатичнi ЛА використовуються для ведення фото-, радiо- та радiолокацiйноi розвiдки, для постановки активних та пасивних перешкод системi ППО противника, для загородження для лiтакiв, iнколи тАУ для нанесення ударiв з використанням рiзних засобiв ураження.
Аеродинамiчнi ЛА тАУ лiтальнi апарати, що рухаються у повiтрi пiд дiiю аеродинамiчних сил. Докладнiше вони розглядаються у п.2.
2. Аеродинамiчнi лiтальнi апарати
Аеродинамiчнi ЛА тАУ лiтальнi апарати, що рухаються у повiтрi пiд дiiю аеродинамiчних сил. До складу аеродинамiчних лiтальних апаратiв входять наступнi класи апаратiв:
крилатi ракети;
вертольоти;
лiтаки.
Аеродинамiчнi ЛА
Крилатi ракети
Вертольоти
Лiтаки
Рис. 2.1. Класифiкацiя аеродинамiчних лiтальних апаратiв.
Крилатi ракети (КР) призначенi для нанесення ударiв по об'iктах з дальностей 200 тАУ 2600 км без заходження в зону дiй активних засобiв ППО. Цей вид аеродинамiчних ЛА тАУ один з ефективнiших засобiв ураження цiлей, що знаходяться на землi або в повiтрi.
За призначенням крилатi ракети подiляються на:
- стратегичнi;
- тактичнi;
- ракети радiоелектронноi боротьби (РЕБ).
За мiсцем старту та знаходженням об’iкту удару видiляють таки класи крилатих ракет:
- Влземля тАУ земляВ»;
- Влкорабель тАУ земляВ»;
- Влповiтря тАУ земляВ»;
- Влповiтря тАУ повiтряВ»;
Крiм того, усi крилатi ракети можуть бути керуiмими або некеруiмими.
Вертольоти, що входять до складу армiйськоi авiацii, застосовуються:
- для транспортування особистого складу, боiприпасiв, ракет, озброiння та вiйськовоi технiки;
- в якостi повiтряного парому;
- для ведення повiтряноi розвiдки;
- для безпосередньоi пiдтримки СВ.
- для висадки тактичних повiтряних десантiв;
- в якостi лiтаючих командних пунктiв.
За призначенням вертольоти подiляються на:
- вертольоти вогневоi пiдтримки;
- багатоцiльовi вертольоти;
- вертольоти загального призначення.
Лiтаки докладно розглядаються у п.2.1.
2.1. Лiтаки, iх розподiл за принципом польоту, за завданням
Лiтаки - це основа засобiв повiтряного нападу, бо вони мають найширший спектр виконуваних завдань тАУ вiд ведення розвiдки та транспортування особового складу до нанесення масованих ударiв по наземних об’iктах та ведення повiтряного бою.
За принципом польоту лiтаки подiляються на:
поршневi;
турбогвинтовi;
реактивнi.
За виконуваним завданням лiтаки розподiляють у наступнi класи:
Важкi стратигiчнi бомбардувальники мають велику дальнiсть дii (до 18000 км) та здатнi дiяти на великих, середнiх та малих висотах. Вони мають бомбове навантаження до 30 т i рiзне озброiння для ураження об'iктiв та елементiв системи ППО, засобiв розвiдки, а також апаратуру РЕБ для подавлення РЕЗ рiзного призначення. Важкi стратигiчнi бомбардувальники у найближчий час будуть залишатися одним з основних стратегiчних засобiв нападу.
Середнi стратигiчнi бомбардувальники призначенi для виконання завдань у ядернiй та обмежених вiйнах. Враховуючи радiус дii вони можуть уражувати об'iкти удаленi на 2000 тАУ 4000 км. З метою збiльшення дальностi польоту бомбардувальника може здiйснюватись iх дозаправка у повiтрi. Варiанти бойового навантаження таких лiтакiв можуть бути рiзними. Вони можуть нести ядернi та звичайнi бомби, ракети класу “повiтря - земля”, засоби для створювання активних i пасивних перешкод. Навiгацiйне обладнання дозволяе здiйснювати полiт бомб на малих висотах.
Легкi (тактичнi) бомбардувальники призначенi для нанесення ударiв по об'iктах в оперативно-тактичнiй глибинi та авiацiйноi пiдтримки СВ. Озброiння легких бомбардувальникiв складаiться зi звичайних та ядерних бомб, керуiмих та некеруiмих реактивних снарядiв, засобiв РЕБ та розвiдки.
У зв'язку з пiдвищенням бойових можливостей тактичних винищувачiв роль i значення легких бомбардувальникiв знизилися. Тому новi типи легких бомбардувальникiвне розробляються, а старi поступово знiмаються з озброiння.
Винищувачi призначенi для знищення лiтакiв противника в повiтрi та нанесення ударiв по наземних цiлях. Докладнiше вони розглядаються у п.2.2.
Основне призначення штурмовикiв - знищення сухопутноi технiки противника та особового складу, а також наземных укрiплень та споруд.
Сучаснi штурмовики можуть дiяти на дальнiсть до 5000 км, при швидкостi вiд 760 до 2200 км / год, на висотах вiд 60 до 14000 м, мати бомбове навантаження до 7 т.
Розвiдувальнi лiтаки, як правило, i розвiдувальними варiантами бомбардувальникiв, винищувачiв, палубних штурмовикiв чи транспортних лiтакiв, що мають спецiальне обладнання для ведення розвiдки. Але бувають i спецiальнi лiтаки-розвiдники. Вони використовуються для ведення фото- i радiорозвiдки.
До складу лiтакiв спецiального призначення входять вiйськово-транспортнi лiтакi, лiтаки РЕБ i ДРЛО та паливозаправники. Вони виконують функцii згiдно своiх назв.
2.2. Штурмовикi, iх розподiл та льотно-технiчнi характеристики
Штурмовикi призначенi для знищення лiтакiв противника в повiтрi та нанесення ударiв по наземним цiлям. Бiльшiсть штурмовикiв тАУ багатоцiльовi, вони спроможнi в залежностi вiд встановленного озброiння вести повiтряний бiй або завдавати ударiв по наземних цiлях.
Штурмовики
Вин.-штурмовики
Богатоцельовi
Штур.-перехоплювачи
Рис. 2.3. Класифiкацiя штурмовикiв за призначенням.
РЖз призначення видно, що штурмовики повиннi мати добрi бойовi властивостi i, насамперед, такi, як велика швiдкiсть i маневренiсть. Велика швiдкiсть необхiдна для швидкого зближення з противником, а маневренiсть дозволяi за визначений час швидко змiнити висоту, швидкiсть, напрямок польоту, що забезпечуi постiйний нагляд за цiллю.
Маневренiсть бойових лiтакiв характеризуiться вiдношенням сили тяги двигуна до маси усього лiтака. Чим бiльше це число, тим краще маневренiсть лiтака. Якщо це вiдношення досягаi 1.0, то це дуже добре (у деяких сучасних лiтакiв це значення досягаi 1.2 тАУ 1.3). Окрiм цього , маневренiсть лiтака характеризуiться множником перевантаження, який визначаiться вiдношенням прискорення при маневрi до прискорення вiльного падiння. У протиперевантажувальному костюмi льотчик витримуi перевантаження 3 тАУ 5 одиниць на протязi години та 6 тАУ 8 одиниць короткочасно.
Дуже важливою вимогою до штурмовикiв i те, що iх швидкiсть i маневренiсть повиннi перевищувати цi характеристики у лiтакiв противника (винищивачiв та бомбардувальникiв). Вони повиннi мати таке обладнання, яке б дозволяло iм виявляти i розпiзнавати повiтрянi цiлi на великих вiдстанях, надiйно iх супроводжувати i застосовувати по ним бойову зброю.
Сучаснi штурмовикi мають бортове обладнання, яке дозволяi iм виконувати бойовi завдання за будь-яких погодних умов, вдень та вночi.
Самими швидкими i лiтаки, призначенi до перехвату лiтальних засобiв противника. Цi винищувачi-штурмовикi мають маленький кут крила вiдносно планеру або “дельта”-крило, iхня швидкiсть перевищуi 2М, а у деяких 3М.
Швидкопiдйомнiсть лiтака визначаiться максимальною вертикальною швидкiстю (вертикальних складових швидкостi польоту) або часом набору певноi висоти.
Дуже велику роль у пiдтримцi СВ грають многоцельовi штурмовикi. Цi лiтаки характеризуються великою маневреннiстю i мають зброю рiзного призначення: крилатi ракети (повiтряного базування); керуiмi ракети “повiтря тАУ земля”, “повiтря тАУ повiтря”; некеруiмi авiацiйнi ракети (НАР); авiацiйнi бомби; стрiлково-гарматне озброiння; хiмiчнi та запалювальнi засоби.
Богатоцельовi штурмовикi призначенi ще для захисту СВ вiд ударiв лiтакiв та вертольотiв противника, завоювання та утримання переваги в повiтрi та ведення повiтряноi розвiдки. Таким чином, богатоцельовi штурмовикi тАУ це такий лiтак, що може застосовуватись i в якостi богатоцельовi штурмовикi, i в якостi штурмовика.
Для лiтакiв, пiдтримуючих СВ, велика висота польоту не граi великоi ролi. Для них набагато важливiше маневренiсть на гранично-малих та малих висотах, а також здiбнiсть до ведення самостiйних бойових дiй (неприв'язанiсть до аеродрому), можливiсть взльоту та посадки на непiдготовленi делянки мiсцевостi.
У таблицi 2.1 поданi основнi льотно-технiчнi характеристики (ЛТХ) деяких штурмовикiв, що стоять на озброiннi основних капiталiстичних краiн свiту.
Таб. 2.1. Льотно-технiчнi характеристики деяких штурмовикiв.
Назва | Макс.швидкiсть (км за год) / на висотi (м) | Практична стеля (м) / дальнiсть (км) | Озброiння | Макс. бомбове навантаження (кг) |
Гармати | Ракети |
А-4М “Скайхок” | 1100 / 12000 | 19000 / 4020 | 2 гармата x 20 мм | 4 УР ВлБуллпапВ» або ВлШрайкВ» | 4500 |
А-7D “Корсар” | 1100 / 13800 | 21000 / 4800 | 1 гармата x 20 мм | УР, НПР, бомби | 6000 |
A-10A “Тандерболт” | 720 / 13500 | 18000 / 3700 | 1 гармата x 30 мм | 6 УР ВлМейверикВ» або Влповiтря-повiтряВ», бомби | 7260 |
“ХОК” | 1000 / 15200 | 1800 / 480 | 1 гармата x 30 мм | УР ВлСайдвендерВ», НАР, омби | 2570 |
“Альфа Джет” | 900 / 15000 | 15000 / 4800 | 1 гармати x 27 мм | УР Влповiтря-повiтряВ» або Влповiтря-земляВ» | 2250 |
2.3. Силуети лiтакiв та iх характернi ознаки

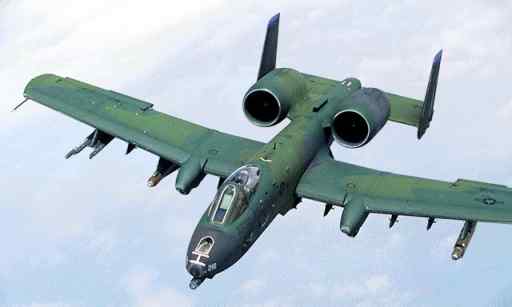

Штурмовик А-10А “Thunderbolt”-2
Трапецевiдне крило та маi двохкильове оперiння, поряд з яким встановлено два турбовентеляторних двигуна TF 34-OE-100 з тягою 4110 кгс. До складу входять лазерна система пошуку та означення координат цiлi, телевiзiйна система для використання УР “Майверiк”, оптичний прицiл з проекцiей зображення на лобове скло, системи близькоi та далекоi навiгацii ТАКАН та ЛОРАН.

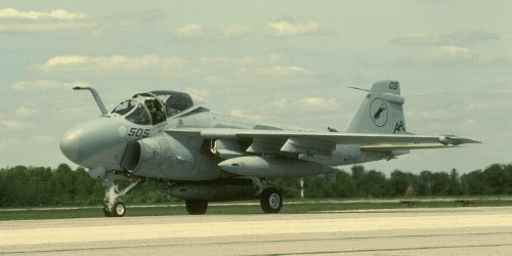

Штурмовик А-6 “INTRUDER”
Ц
е моноплан з середнеразташованим стреловiдним крилом та однокильовим оперiнням. Шасi лiтака трьохстоечне. На приборнiй дошцi льотчика разтошовани два великих iндикатора та 20 деяких других.
