ТОПОГРАФИЯ

1. Содержание, порядок и правила ведения рабочей карты.

Рабочая карта командира тАФ это топографическая карта, подготовленная к работе используеВнмая командиром при решении поставленных задач.

Командиры подразделений наносят на свои рабочие карты лишь те данные обстановки, которые необходимы им при уяснеВннии боевой задачи, докладах, постановке задач подчиненным подВнразделениям, а также при составлении донесений и других боевых документов. Не рекомендуется наносить на карату информацию, не имеющую прямого отношения к выполнению своих функциоВннальных обязанностей.

1. Основные правила нанесения обстановки на рабочую карту

Если командиры подразделений наносят обстановку на карту со слов старших начальников, отдающих приказ или распоряжеВнние, то в процессе заслушивания приказа надо быстро находить на карте нужные пункты и сразу же наносить на нее необходимые данные. При постановке боевой задачи непосредственно на местВнности карту надо держать ориентированной и, сличая ее с местВнностью, наносить на нее обстановку и свою задачу.

Нередко обстановку наносят на карту с письменного документа (приказа, распоряжения). В этом случае соблюдают обычно слеВндующий порядок. Вначале уясняют содержание письменного доВнкумента, обязательно ориентируясь при этом по карте и слегка подчеркивая на ней названия упоминающихся в документе насеВнленных пунктов и ориентиров. При повторном чтении текста наВнносят на карту данные обстановки (сведения о противнике, заВндачи подразделения и т. д.), изложенные в документе.

Обстановку наносят на рабочие карты карандашами определенВнных цветов.

Красным цветом показывают положение, задачи и дейстВнвия танковых, мотострелковых, воздушно-десантных подразделеВнний, их пункты управления, разграничительные линии, тыловые учреждения.

Черным цветом наносят положение, задачи и действия раВнкетных, артиллерийских, зенитных, инженерных, химических, раВндиотехнических подразделений, подразделений связи, тыловые учреждения этих войск, а также подписи, относящиеся к своим войскам.

Синим цветом изображаются войска противника, в том числе его инженерные сооружения, заграждения и т. п., а также подписи и цифровые обозначения, относящиеся к нему.

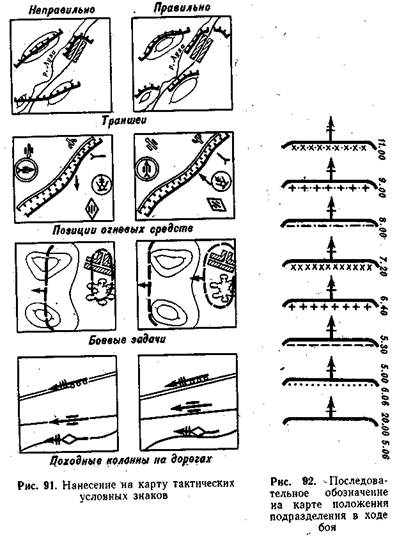

Для обозначения своих войск и противника используют одни и те же тактические условные знаки, размеры которых х согласоВнвывают с масштабом карты и величиной обозначаемых объектов.

Контурные и линейные условные знаки при нанесении на карту нужно согласовывать по начертанию- с рельефом и контурами местных предметов, вдоль которых они расположены - (опушками леса, конфигурацией окраин населенных пунктов, береговых лиВнний), обязательно показывая направления действий и ведения огня. Условные, знаки походных колонн следует наносить рядом с условными знаками дорог (рис. 91).

Положение и действия своих войск и противника наносят сплошными линиями, а предполагаемые или намечаемые дейстВнвиятАФ прерывистыми. Положения подразделения, относящиеся к разным моментам времени, следует показывать линиями различВнного начертания, сопровождая их отметкой времени (рис. 92).

Подписи, относящиеся к тактической обстановке, следует расВнполагать параллельно северной стороне рамки карты, сообразуя их размеры с масштабом карты, величиной и значением объектов, к которым они относятся.

Нанося данные обстановки, нужно следить, чтобы необходимые элементы содержания карты (отметки высот, ориентиры, названия населенных пунктов и пр.) оставались хорошо читаемыми.

Условные знаки и подписи вычерчивают на карте аккуратно и четко. Рекомендуется пользоваться для этого трафаретами команВндирской линейки. Тщательность я аккуратность ведения рабочей карты должны сочетаться с быстротой работы.

Чтобы не перегружать карту, надо наносить на нее лишь главВнное и основное; второстепенные же и быстро меняющиеся данные следует запоминать или записывать на полях или на свободном месте карты, а устаревшие сведения удалять резинкой.

2. Что такое система координат. Какие вы знаете системы координат, их характеристика.

Системы координат, применяемые в топографии

Координатами называются угловые и линейные величины (числа), определяющие положение точки на какой-либо поверхВнности или в пространстве.

Существует много различных систем координат, которые нахоВндят широкое применение в различных областях науки и техники.

В топографии применяют, такие системы координат, которые позволяют наиболее просто и однозначно определять положение точек земной поверхности как по результатам непосредственных измерений на местности, так и с помощью карт. К числу таких систем относятся географические, плоские прямоугольные, полярВнные и биполярные координаты.

В системе географических координат положение любой точки земной поверхности относительно начала координат

определяется в угловой мере. За начало у нас и в большинстве других государств принята точка пересечения начального (ГринВнвичского) меридиана с экватором. Являясь, таким образом, едиВнной для всей нашей планеты, система географических координат удобна для решения задач по определению взаимного положения объектов, расположенных на значительных расстояниях друг от друга. Поэтому в военном деле эту систему используют главным образом для ведения расчетов, связанных с применением боевых средств дальнего действия, например баллистических ракет, авиаВнции и др.

Система плоских прямоугольных координат явВнляется зональной; она установлена для каждой шестиградусной зоны, на которые делится поверхность Земли при изображении ее ни картах в проекции Гаусса, и предназначена для указания поВнложения изображений точек земной поверхности на плоскости (карте) в этой проекции.

Началом координат в зоне является точка пересечения осевого меридиана с экватором, относительно которой и определяется в линейной мере положение всех остальных точек зоны. Начало координат зоны и ее координатные оси занимают строго опредеВнленное положение на земной поверхности. Поэтому система плоВнских прямоугольных координат каждой зоны связана как с систеВнмами координат всех остальных зон, так и с системой географиВнческих координат.

Применение линейных величин для определения положения точек делает систему плоских прямоугольных координат весьма удобной для ведения расчетов как при работе на местности, так и на карте. Поэтому в войсках эта система находит наиболее шиВнрокое применение. Прямоугольными координатами указывают положение точек местности, своих боевых порядков и целей, с их помощью определяют взаимное положение объектов в пределах одной координатной зоны или на смежных участках двух зон.

Системы полярных и биполярных координат являются местными системами. В войсковой практике они примеВнняются для определения положения одних точек относительно других на сравнительно небольших участках местности, например при целеуказании, засечке ориентиров и целей, составлении схем местности и др. Эти системы могут быть связаны с системами прямоугольных и географических координат.

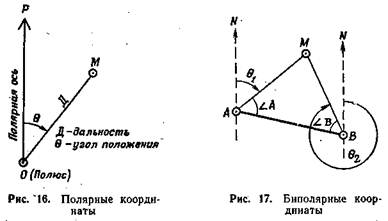

Система плоских полярных координат (рис. 16) состоит из точки О тАФ начало координат, или полюса, и начальВнного направления ОР, называемого полярной осью. ПоложеВнние точки М на местности или на карте в этой системе опредеВнляется двумя координатами: углом положения 0, который измеряется по ходу часовой стрелки от полярной оси до направВнления на определяемую точку М (от 0 до 360В°), и расстоянием

ОМ=D.

В зависимости от решаемой задачи за полюс принимают наблюВндательный пункт, огневую позицию, исходный пункт движения

и т. п., а за полярную ось тАФ географический (истинный) меридиан, магнитный меридиан (направление магнитной стрелки компаса) или же направление на какой-либо ориентир. Система плоских биполярных (двухполюсных) коВнординат (рис. 17) состоит из двух полюсов А и В и общей оси АВ, называемой базисом или базой засечки. Положение любой точки М относительно двух данных на карте (местности) точек А к В определяется координатами, которые измеряются на карте или на местности. Этими координатами могут служить либо два угла положения, определяющих направления с точек А и В на искомую точку М, либо расстояния DВн₁=АМ и D₂ тАФ ВМ до нее. Углы положения при этом, как показано на рис. 17, измеряются в точках А и В или от направления базиса (т. е. угол А=ВАМ и угол В=АВМ) или от других каких-либо направлений, проходящих через точки Л и В и принимаемых за начальные. Например, на рис. 17 место точки М определено углами положения 61 и 62, изВнмеренными от направлении магнитных меридианов.

Указанные выше системы координат определяют плановое поВнложение точек на поверхности земного эллипсоида. Чтобы опреВнделить положение точки на физической поверхности Земли, дополВннительно к плановому положению указывают ее высоту (отметку) над уровнем моря. В СССР счет высот ведется от среднего уровня Балтийского моря, от нульпункта Кронштадтского водомерного поста. Высоты точек земной поверхности над уровнем моря назыВнваются абсолютными, а их превышения над какой-либо друВнгой точкой тАФ относительными.

3. Что такое рабочая карта. Что включает в себя подготовка карты к работе.

Рабочая карта командира тАФ это топографическая карта, подготовленная к работе и используеВнмая командиром при решении поставленных задач.

Подготовка карты к работе включает в себя:

- ознакомление с картой, заключается в уяснении ее основных характеристик - графической точности, подробности и современности, а также сведений, помещенных в зарамочном оформлении карты;

- склеивание карты;

- складывание карты;

- подъем карты (нанесение основных объектов для командиров подразделения).

4. Виды условных топографических знаков. В чем их отличие от тактических условных знаков (привести примеры).

Условные знаки по их назначению и свойствам подразделяются на следующие три вида: масштабные, внемасштабные и поясниВнтельные.

Масштабными, или контурными, условными знаВнками обозначаются объекты, выражающиеся в масштабе карты, т. е. такие, размеры которых (и длину, и ширину, и площадь) можно измерить по карте.

Каждый такой знак состоит из контура, т. е. планового очертаВнния изображаемого объекта, и заполняющего его пояснительного обозначения ^ виде фоновой окраски, цветной штриховки или сетки одинаковых по своему рисунку значков (заполняющих знаВнков), указывающих род и разновидность объекта.

Контуры объектов показываются на картах пунктиром, если они не совпадают с другими линиями местности (канавами, береВнговыми линиями, дорогами, заборами и т. п.), которые обознаВнчаются своими условными знаками.

В немасштабным и, или точечными, условными знаками изображаются малоразмерные объекты (колодцы, сооружения башенного типа, отдельно стоящие деревья-ориентиры и др.), не выражающиеся в масштабе карты, и поэтому их можно представить на ней лишь в виде точек.

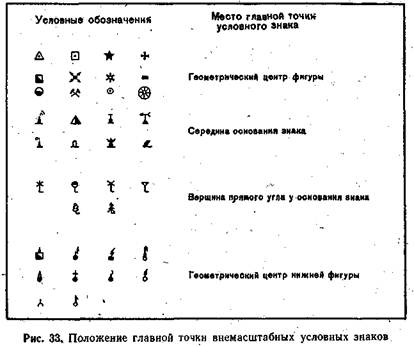

Фигурный рисунок такого знака включает эту как бы главную точку, показывающую точное положение данного объекта на местВнности, и обозначает, что это за предмет. Такая главная точка наВнходится (рис. 33):

тАФ у знаков симметричной формы (кружок, квадрат, прямоВнугольник, звездочка) - в центре фигуры;

тАФ у знаков, имеющих форму фигуры с широким основанием, - в середине основания;

тАФ у знаков, имеющих основание в виде прямого угла, - в верВншине угла;

тАФ у знаков, представляющих собой сочетание нескольких фиВнгур, - в центре нижней фигуры.

Этими главными точками надо пользоваться при точных измеВнрениях по карте расстояний между объектами и при определении их координат.

К внемасштабным условным знакам относятся также знаки дорог, ручьев и других линейных местных предметов, у которых в масштабе выражается лишь длина; ширина же не может быть измерена по карте. Точное положение таких объектов на местности соответствует продольной оси (середине) знака на карте.

Необходимо иметь в виду, что такие малоразмерные объекты, как, например, колодцы, автозаправочные станции (бензоколонки), водонапорные башни и т. п., изображаются на всех картах внемасштабными условными знаками, более же крупные объекты (населенные пункты, реки и т. п.) изображаются в зависимости от Масштаба карты контурными или внемасштабными знаками. Например, населенные пункты в крупном масштабе изображаются контурными условными знаками со многими подробностями. С уменьшением масштаба карты те же самые пункты изобраВнжаются с меньшими подробностями, более обобщенно; на картах же мелких масштабов они могут быть показаны лишь кружками или другими небольшими фигурами, т. е. внемасштабными условВнными знаками.

Внемасштабные условные знаки сами по себе не указывают размеров предметов или занимаемой ими площади, поэтому нельзя измерять по карте, например, ширину моста.

Пояснительные условные знаки применяются для дополнительной характеристики объектов и показа их разновидВнностей. Например, условный знак хвойного или лиственного деВнрева внутри контура леса показывает преобладающую в нем поВнроду деревьев, стрелка на реке направВнление течения и т. п.

5. Что такое рельеф, сущность изображения рельефа горизонталями.

Рельеф тАФ это совокупность неровностей земной поверхности, слагающихся из разнообразных элементарных форм различного порядка. ,

Различают крупные, структурные формы рельефа, образующие поверхность сравнительно обширных географических районов (горы, равнины, нагорья), и менее значительные по размерам элеВнментарные формы неровностей, составляющие поверхность этих объектов рельефа.

Сочетания однородных форм, сходных по своему облику, строеВннию и величине и закономерно повторяющихся на определенной территории, образуют различные типы и разновидности рельефа.

По возвышению над уровнем моря и степени расчлененности земной поверхности различают два основных типа рельефа тАФ горВнный и равнинный. Их классификация по высоте над уровнем моря указана в табл.

Горный рельеф	Высота над уровнем моря, м	Равнинный рельеф	Высота над уровнем моря, м
Низкие горы (низкогорье)	500тАФ1000	Низменности	Ниже 200
Средневысотные горы (среднегорье)	1000тАФ2000	Возвышенные равниВнны (возвышенности)	200тАФ500
Высокие горы (высоВнкогорье)	Свыше 2000	Плоскогорья	Свыше 500

6. Топографическая карта, ее предназначение. Номенклатура топографических карт (привести примеры).

Номенклатура листов карт

Номенклатура каждого листа указана ,над северной стороной его рамки. Рядом с номенклатурой, кроме того, подписано назваВнние наиболее крупного из показанных на нем населенных пунктов.

На каждом листе указывается также номенклатура смежных е ним листов, что облегчает их подбор при склейке -карты. Эти подписи помещены посредине сторон внешней рамки листа. В» В основу обозначения листов топографических карт любого масштаба положена номенклатура листов миллионной карты.

Ряды листов этой карты обозначаются заглавными буквами латинского алфавита (от А до V) и счет их ведется от экватора к полюсам. Колонны же листов нумеруются цифрами от 1 до 60. Счет колонн ведется от меридиана 180В° с запада на восток.

Номенклатура листа карты 1:1000000 слагается из указания ряда (буквы) и колонны (цифры), в пересечении которых он расВнположен. Например, лист с г. Смоленск имеет номенклатуру N-36 (рис.7).

Колонны листов миллионной карты совпадают с шестиградусВнными координатными зонами, на которые разбивается поверхность земного эллипсоида при вычислении координат и составлении карт в проекции Гаусса. Различие заключается лишь в их нумеВнрации: так как счет координатных зон ведется от нулевого (ГринВнвичского) меридиана, а счет коВнлонн листов миллионной карты от меридиана 180В°, то номер зоны.отличается от номера колонны на 30. Поэтому, зная номенклатуру диета карты, легко определить, к какой зоне он относится. НаприВнмер, лист М-35 расположен в 5-й зоне (35-30), а лист К-29 - в 59-й зоне (29 + 30).

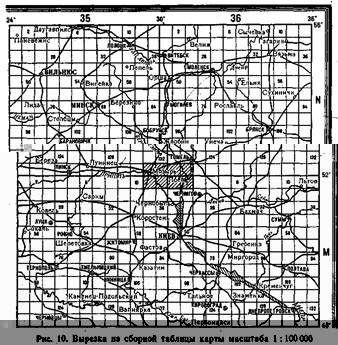

Номенклатура листов карт масштабов 1:100 000 - 1:500 000 слагается из номенклатуры соотВнветствующего листа миллионной карты с добавлением к ней цифВнры (цифр) или буквы, указывающей расположение на нем данного листа.

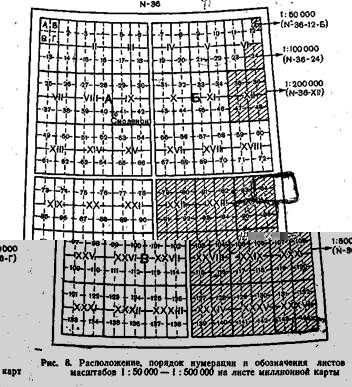

Как видно из рис. 8, счет листов всех масштабов ведется слева направо и сверху вниз, при этом:

- листы масштаба 1:500000 (4 листа) обозначаются русВнскими прописными буквами А, Б, В и Г. Следовательно, если ноВнменклатура листа миллионной карты будет, например, N-36, то заштрихованный на рисунке лист масштаба 1:500 000 имеет ноВнменклатуру N-36-Г а лист с г. Смоленск тАФN-36-А;

- листы масштаба 1:200000 (36 листов) обозначаются римВнскими цифрами от I до XXXVI. Таким образом, номенклатура листа с г. Смоленск будет N-36-IX;

- листы масштаба 1:100000 нумеруются цифрами от 1 до 144. Например, лист с г. Смоленск имеет номенклатуру N-36-41.

Листу карты масштаба 1:100000 соответствуют 4 листа масшВнтаба 1:50 000, обозначаемые русскими прописными буквами А, Б, В, Г, а листу масштаба 1:50 000 тАФ 4 листа карты 1:25000, котоВнрые обозначаются строчными буквами а, б, в, г (рис. 9). В соответствии с этим номенклатура листов карты 1:50000 слагается из номенклатуры листа масштаба 1:100000, а листов карты 1:25000 - из номенклатуры листа масштаба 1:50000 с присоединением к ней буквы, указывающей данный лист.

Например, N-36-41-8 обозначает лист масштаба 1:50000, а N-3641-В-а - лист масштаба 1:25000 с г. Смоленск.

На районы севернее параллели 60В° топографические карты всех масштабов издаются сдвоенными по долготе листами, а северВннее параллели 76В° тАФ счетверенными, за исключением карты масштаба 1:200000, которая издается строенными листами. Номенклатура таких сводных листов слагается из номенклатуры левого одинарного листа с добавлением к ней конечных индексов (букв или цифр) номенклатур остальных листов. Например, Р-52-V, VI (карта масштаба 1 :200 000), Р-52-23, 24 (карта масшВнтаба 1: 100000).

Карты масштабов 1 : 500 000 и 1 : 1 000000 выпускаются наряду с обычным изданием, кроме того, в прямоугольных рамках, не совпадающих с географической сеткой. Листы такого издания значительно больше обычных. Они удобны для склейки их в многолистные блоки, покрывающие обширные территории.

7. Объяснить принцип движения по азимуту.

При движении по азимутам на каждой воротной точке маршрута, начиная с исходной; находят на местности по компасу нужное направление пути и двигаются по нему, измеряя пройденное расстояние шагами, а при движении на машине тАУ с помощью спидометра. Для того чтобы точнее выдержать это направление, выбирают на нем какой-либо вспомогательный ориентир. Достигнув его, намечают следующий промежуточный ориентир и продолжают движение к нему. На поворотной точке эти действия повторяют. И так до конца маршрута. В качестве вспомогательного ориентира ночью можно использовать какое-либо небесное светило. При этом надо иметь в виду, что оно перемещается по небесному своду, и если не учитывать этого и не проверять по компасу через каждые 10 тАУ 15 мин правильность движения, то можно значительно уклониться в сторону.

При движении по открытой, но бедной ориентирами местности направление можно выдерживать по створу. Для этого, наметив по компасу в начале движения направление пути и передвигаясь по нему, оставляют позади себя через известные промежутки какие-нибудь створные знаки (конец, забитый в землю кол, веху) и затем, оглядываясь на эти знаки, следят, чтобы направление движения не уклонялось от створной линии. При движении по мягкому грунту и снежному полю створные знаки может заменить след собственного движения (следы гусениц или колес машины, лыжня).

При наличии карты правильность выдергивания маршрута движения по азимутам на участках между его поворотными точками даже в закрытой или бедной ориентирами местности можно хоть изредка контролировать по характеру рельефа и встречающимся на пути местным предметам. Поэтому при движении по азимутам, особенно на большое расстояние, надо обязательно пользоваться картой.

Если подразделение двигается по азимутам пешим порядком, то целесообразно одного из солдат назначить направляющим (азимутчиком) с задачей правильно выдерживать направление движения по компасу, и одного-двух солдат для измерения шагами пройденного расстояния,

При вождении машины по гирополукомпасу вначале определяют дирекционный угол или магнитный азимут продольной оси машины. Это может быть сделано по дирекционному углу направления.- фа ориентир, видимый с точки стояния, или по компасу.

Для определения дирекционного угла продольной оси машины ее устанавливают на точку, с которой виден какой-либо удаленный ориентир, обозначенный на карте. С помощью башенного угломера или прицела совмещают продольную ось машины с на- правлением на этот ориентир, Дирекциовный угол направления на ориентир определяют по карте и устанавливают на шкале гирополукомпаса. Вместо направления на ориентир можно использовать какую-либо линию местности (прямолинейный участок дороги, просеку, линию электропередачи и пр.).

Для определения магнитного азимута продольной оси машины по компасу отходят от нее вперед или назад на 50 тАУ 60 м и измеряют компасом азимут направления вдоль одного борта машины, а затем вдоль другого и из двух результатов берут среднее.

После того как на шкале гирополукомпаса установили дирекционный угол (магнитный азимут) продольной оси машины, ее разворачивают так, чтобы у индекса шкалы установился отсчет, равный дирекционному углу (магнитному азимуту) направления на первую поворотную точку, освобождают арретир и начинают движение. Машину ведут так, чтобы, на протяжении всего участка пути до следующего ориентира сохранялся отсчет у индекса, соответствующий установленному курсу. Дойдя до поворота и убедившись в правильности движения, машину разворачивают так, чтобы против индекса встал отсчет, равный дирекционному углу очередного участка маршрута, и двигаются по этому направлению.

Для контроля и уточнения показаний гирополукомпаса в процессе движения используют обозначенные на карте линейные ориентиры. При отсутствии такой возможности через каждые 1,5 тАУ 2 ч движения - в одной из поворотных точек дирекционный угол продольной оси машины определяют теми же способами, что и на исходной точке.

8. Ориентирование на местности. Способы ориентирования. Виды ориентиров (привести примеры).

Ориентироваться на местности в боевых условиях тАФ это значит определить свое местоположение и нужное направление движения или действий относительно сторон горизонта, окружающих объекВнтов местности, расположения своих войск и войск противника. Сущность ориентирования составляет три основных элемента:

тАФ опознавание местности, на которой находишься, по харакВнтерным ее признакам и ориентирам;

тАФ определение мест положения (своего, наблюдаемых целей и других интересующих объектов);

тАФ отыскание и определение нужных направлений на местности.

Важнейшая задача ориентирования тАФ нахождение и выдергивание заданного направления движения в любых условиях обстаВнновки: в ходе боя, в разведке, при совершении марша.

Все действия командира подразделения неизбежно связаны с ориентированием на местности. Без ориентирования немыслимы постановка боевых задач подразделениям и огневым средствам, целеуказание, нанесение на карту результатов разведки противВнника и местности и управление подразделениями в ходе боя.

Умение быстро и безошибочно ориентироваться на местности в любых условиях является одним из важнейших элементов полеВнвой выучки офицеров. Ориентирование на местности не эпизодичеВнское мероприятие в работе командира. Оно должно осуществВнляться систематически самим командиром и личным составом подразделения под его руководством как при подготовке, так и в ходе выполнения боевой задачи.

В основе ориентирования лежит умение выбирать на местности ориентиры и использовать их как маяки, указывающие нужные направления, пункты и рубежи.

Изучение и запоминание незнакомого участка местности слеВндует всегда начинать с выбора трех-четырех наиболее приметных ориентиров. Надо хорошо запомнить их внешний вид и взаимВнное положение, чтобы в дальнейшем можно было по ним в любом пункте опознать местность и определить свое местоВнположение. При передвижении ориентиры выбирают по направВнлению пути, последовательно намечая их по мере выхода в новые районы.

Ориентироваться на местности можно различными способами. Командиры подразделений ориентируются преимущественно по карте. По ней они определяют свое местонахождение, опознают окружающие местные предметы и элементы рельефа и устанавлиВнвают местоположение наблюдаемых целей и других объектов. Солдатам и сержантам ориентироваться приходится главным обВнразом по ориентирам и с помощью компаса. Для выхода в нужный пункт командир указывает им азимут направления движения и ориентиры по маршруту движения. Эти данные командир подразВнделения готовит обычно по карте.

Для ориентирования на местности, бедной ориентирами, в крупных населенных пунктах и в районах, где произошли сущестВнвенные изменения местности, выгодно использовать аэроснимки. Подробное изображение на аэроснимках очертаний местных предВнметов и мелких деталей, не помещаемых на карте, и другие осоВнбенности, свойственные фотографическому изображению, позвоВнляют в большинстве случаев точно определять на них свое местоВнположение и наблюдаемых объектов, выбирать ориентиры на пути движения и контролировать правильность выдергивания намеченВнного маршрута.

Для надежного и точного ориентирования в любых условиях местности и погоды тАФ в лесу, пустыне, при плохой видимости тАФ на вооружении многих боевых машин имеется специальная так называемая навигационная аппаратура. Она позволяет в любой момент знать координаты местонахождения машины и дирекционный угол направления движения.

С ориентированием тесно соприкасается целеуказание, задаВнчами которого являются определение и указание местоположения обнаруженных целей.

Для того чтобы безошибочно определять свое местоположение и положение наблюдаемых объектов и правильно осуществлять целеуказание, необходимо уметь определять на местности расстояВнния до объектов и направления на них.

9. Измерение углов и расстояний на местности.

При ориентировании и целеуказании приходится не только определять магнитные азимуты, но и измерять горизонтальные углы между различными направлениями на предметы. Эти измерения можно производить с помощью башенного угломера, компаса, бинокля и приборов прицеливания, имеющихся на боевых машинах, а также перископической артиллерийской буссолью.

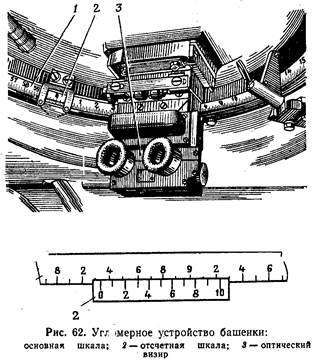

Измерение углов с помощью башенного угломера. На танках и некоторых других боевых машинах для измерения угла поворота башенки имеется угломерное устройство (рис. 62). Оно состоит из основной шкалы 1, расположенной на погоне по всей длине ее окружности, и отчетной шкалы 2, укрепленной на вращающемся колпаке башенки. Основная шкала разбита на 600 делений (цена деления 0-10). Отчетная, шкала имеет 10 делений и позволяет отсчитывать углы с точностью 0-01. В некоторых машинах башейка механически связана со стрелками азимутального указателя, на котором имеются шкалы грубого и точного отсчетов углов. Азимутальный указатель также позволяет отсчитывать угол с точностью до 0-01. Для наведения на наблюдаемый предмет используется оптический визир, в поле зрения, которого имеется перекрестие или угольник. Оптический визир установлен на вращающейся башенке таким образом, что в положении 0-00 его оптическая ось параллельна продольной оси машины.

Для определения угла между продольной осью машины и на-, правлением, на предмет необходимо повернуть вращающийся кол- пак башенки в направлении на этот предмет до совмещения перекрестия (угольника) с предметом и на угломерной шкале прочитать отсчет. Горизонтальный угол между направлениями на два каких-нибудь предмета будет равен разности отсчетом по шкале на эти предметы.

Измерение углов с помощью компаса. Чтобы измерить на местности угол между направлениями на два каких-нибудь предмета в градусной мере, надо установить указатель мушки компаса на нулевой отсчет по лимбу и повернуть компас так, чтобы визирная линия была направлена на левый предмет. Затем повернуться лицом ко второму предмету и, вращая крышку, направить визирную линию на этот предмет. Отсчет против указателя мушки и будет искомым углом. При измерении угла в тысячных нулевой отсчет лимба направляют на правый предмет, так как счет тысячных возрастает против хода часовой стрелки.

Измерение углов с помощью бинокля и приборов наблюдения и прицеливания, производят в основном при целеуказании. Для этого совмещают какой-нибудь штрих угломерной шкалы с одним из направлений и подсчитывают число делений до второго направления. Умножив этот отсчет нй цену деления шкалы, получают величину измеряемого угла в тысячных.

Определение расстояний на местности.

Глазомер.

Глазомер тАУ основной и наиболее быстрый способ определения расстояний. Для развития глазомера необходимы систематические упражнения на разнообразной местности с проверкой результатов по карте, аэроснимкам или путем непосредственных измерений на местности дальномером, рулеткой или шагами. Для развития глазомера вначале необходимо научиться уверенно различать на любой местности расстояния в 25, 50 и 100,м. После того как эти дистанции будут освоены, приступают к тренировке по определению больших расстояний (200, 400, 800 и 1000 м). Когда - в зрительной памяти эти расстояния будут закреплены, их используют в качестве эталонов, сравнивая с ними расстояния до наблюдаемых объектов.

Точность глазомера зависит от натренированности наблюдателя, от величины- определяемых расстояний и от условий наблюдения. Для дистанций до 1000 м у достаточно опытных наблюдателей ошибки обычно не превосходят 10 тАУ 15а расстояния. При более значительных расстояниях они могут в отдельных случаях достигать 50.

Определение расстояний по измеренным угловым размерам предметов

Этот способ применим только в том случае, если известна линейная величина (высота, ширина или длина) объекта, до которого определяется расстояние Д, или какого-либо другого предмета, находящегося в непосредственной близости от него, Способ сводится к измерению в тысячных угла, под которым виден объект, и к последующему решению задачи: по соотношению линейной величины (В) и угловой величины (У) объекта определить расстояние до него, Эта пропорция носит название формулы тысячных:

Измерение угловой величины объекта производится с помощью полевого бинокля или приборов наблюдения и прицеливания, которые имеются на боевой машине.

10.Обосновать формулу тысячной. Ее практическое применение.

Пример. Опора линии электропередачи, высота которой равна 18 м, покрывает четыре деления прибора наблюдения, цена одного деления 0-05. Определить расстояние до опоры.

Решение: Применяя формулу тысячных, получим:

Ошибка измерения расстояний по угловым размерам предметов не превосходит 8% определяемого расстояния при условии, что размеры наблюдаемого предмета известны достаточно точно, а величина угла У не превышает 300 тысячных (3-00).

11.Определенйе координат. Способы целеуказания по карте и на местности.

12.Способы определения сторон горизонта на местности (привести примеры).

13.Классификация топографических карт (привести примеры).

14.Определение координат. Способы измерения расстояний и площадей по карте

15.Использование карты при докладах, постановке задач. Условные сокращения, применяемые в боевых документах (привести примеры).
