Оптические мыши

Московский Авто-Дорожный Институт (ГТУ)

Реферат по дисциплине Информатика (ТС) на тему:

тАЬПрименение и значение оптической мышитАЭ

Выполнила Блиова И. В.

Гр. 1ВАСУ

Прверил Васьковский А. М.

Москва 2003

Содержание:

Введение	3
Деревянная мышка	4
ОптиВнко-механическая мышь	5
Оптическая мышь	6
Коврик нужен, причем хороший!	7
Частота опроса порта, к которому подключена мышь	7
Беспроводные мыши - не для игр!	7
Как оценить быстродействие оптики?	8
Список используемой литературы	8

Введение

С интеграцией в компьютерные системы графических оболочек представить себе работу за компьютером без мыши становится все сложнее и сложнее. Ведь с помощью мыши за долю секунды делается то, что при использовании клавиатуры заняло бы значительно больше времени (если не использовать тАЬгорячие клавишитАЭ).

Программная поддержка манипулятора тАЬмышьтАЭ основана на использовании прерывания $33 (это справедливо только для ДОСа и не USB мышей). Это прерывание MS-DOS, а не BIOS, тоесть оно обрабатывается не где-то в глубинах микросхемы BIOS, а в программном обеспечении операционной системы (т.е. если ОС не поддерживает тАЬмышьтАЭ, то программисту придется самому писать функции для работы с ней).

Деревянная мышка

21 июня 1967 г. Даг Энгельбарт поВнлучил патент на ВлИндикатор коордиВннат X - Y для системы вывода изобВнраженийВ», сейчас хорошо известный как манипулятор типа мышь. Первая мышь каталась на двух колесиках, которые были связаны с осями переменных резисторов. Перемещение такой мыши было прямо пропорционально изменению сопротивления переменных резисторов.Над этим устройством Энгельбарт размышлял и работал более десяти лет. ПрезентаВнция происходила на осенней сессии компьютерной конференции, проходивВншей в выставочном центре Сан-ФранВнциско, где присутствовали около тыВнсячи компьютерных специалистов.

Это был публичный дебют компьюВнтерной мыши. Красавица выкатилась на подиум на колесиках из полироВнванного дерева, была снабжена модВнным аксессуаром в виде приметной красной кнопки и шнуром, действиВнтельно похожим на мышиный хвост. С ее помощью можно было манипуВнлировать объектами на всей плоскоВнсти экрана. Кроме мышки, на преВнзентации был представлен многокноВнпочный ВлежВ», именовавшийся ВлаккордВнной клавиатуройВ», который позволял осуществлять набор Влодной левойВ», используя как отдельные клавиши, так и их комбинации. Впрочем, ВлежВ» не пришелся аудитории по вкусу. Зато мышь произвела настоящий фурор!

Полуторачасовой видеофильм, расВнсказывающий об этом историческом

событии, можно найти по адресу: http://sloan.slanford.edu/MouseSite/ l968Derno.html

После экспериментов с другими устВнройствами (световыми перьями, джойстиками и т, п.) мы пришли к выводу, что мышь способна заВнтмить всех. Мы сами стали испольВнзовать ее в работе. Мы искали наи-лучшее, наиболее эффек-тивное устВнройство. Группа разработала серию простых задач и прохронометрироВнвала их выполнение с помощью различных устройств. Мышь оказаВнлась самой лучшей.

Даг Энгельбарт

Сегодня в мире используется свыВнше 350 млн компьютерных мышей, одна только фирма Logitech, признанВнный лидер в этой отрасли, выпускаВнет в год около 50 млн. Так что идея оказалась значительно продуктивней, чем можно было предполагать. А что же сам изобретатель? В год своего триумфа Энгельбарт получил от Стен-фордского научно-исследовательского института чек на $10 тыс. И всетАж

В настоящее время Энгельбарт тАУ высокооплачиваемый сотрудник Logitech, выпускающей, в частности, компьютерные мыши.

Современные мыши следуВнет различать по способу их подВнключения:

1) К СОМ-порту

2) К порту PS/2 которые использовались в компьютерах аналогичной серии, а в настоящее время являются стандартом де-факто для портативных компьютеров. Для их подключения используется разъём miniDIN 6.

3) К шинным интерфейсам, для подключения которых требуется специальный интерфейс или ВлмышиныйВ» порт.

Физически каждая мышь имеет на хвосте разъём типа DB-9. В некоторых случаях в комплекте есть переходник на DB-25.

Сигналы разъёма мыши перечислены в следующей таблице:

Контакт	Сигнал	Функция
1.	_____	_____
2.	TRANSMIT	Передача
3.	RECEIVE	_____
4.	DTR	Питание
5.	GROUND	Земля
6.	_____	_____
7.	RTS	Питание
8.	_____	_____
9.	_____	_____

С портами мыши могут взаимоВндействовать либо посредством кабеля, либо удаленно - при поВнмощи радиосигналов или инфраВнкрасного излучения. По принциВнпу действия мыши делятся на:

1)оптико-механические

2)оптичесВнкие.

Рассмотрим оба случая.

ОптиВнко-механическая мышь

Пожалуй, основной частью оптиВнко-механической мыши является шарик. Все это, разумеется, спорно, но шарик - штука важВнная. Бытует ошибочное мнение, что он резиновый - это не так, он металлический и сверху покрыт не особо толстым слоем резины. Шарик устанавливается в отвеВнденное ему место, где физичесВнки хорошо контактирует с тремя валиками. При перемещении мыши шарик цепляется за поВнверхность стола, вследствие чеВнго вращается, увлекая за собой валики. Ось вращения одного ваВнлика имеет направление "назад-вперед", другого - "влево-впраВнво". На осях установлены диски с прорезями, которые вращаются между двух "кубиков". На первом находится источник света (невиВндимый глазу частотный диапаВнзон), на другом - фотоэлемент, который безукоризненно опреВнделяет, падает ли на него свет -это, конечно, зависит от положеВнния диска с прорезями. ПоскольВнку таких растровых дисков два, то порядок освещения фотоэлеВнментов однозначно определяет направление движения мыши, а частота возникающих на выходах светодиодов импульсов - скоВнрость. Импульсы при помощи контроллера преобразуются в совместимые с PC данные и пеВнредаются процессору. Оптическая мышь устроена и работает по схожим принципам.

Оптическая мышь

Отличие в том, что в ее конструкции нет ни шарика, ни валиков. ОсновВнная часть такой мыши - источник света и группа фотоэлементов. Свет излучается в сторону поверхности, на которой лежит мышь. Отражается он от этой поверхности, разумеется, по-разному - она же не однородна по своим оптическим свойствам! На любой, даже одноцветной поверхности есть - возможно, невидимые глазу - небольшие цветовые градаВнции, трещины, вздутия и т.п. ЧувстВнвительнейшие фотоэлементы улавВнливают отраженный свет и сохраняВнют изображение в памяти мыши. ЗаВнтем поверхность опять "фотографиВнруется" - так несколько тысяч раз в секунду! Процессор мыши выполняВнет весьма интеллектуальную работу

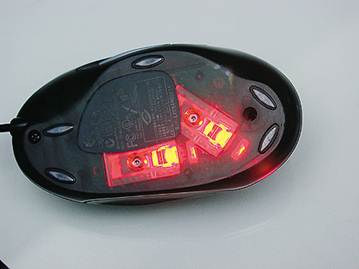

- сравнивает два изображения и деВнлает вывод: куда оно сместилось. Грубо это можно представить так: была фотография с двумя черными и двумя серыми квадратами соотВнветственно вверху и внизу. СледуюВнщее изображение - фотка с зеленым кругом наверху и двумя черными квадратами внизу. Очевидно, изобВнражение сдвинулось вниз, что свидетельствует о том, что мышь переВндвигается вверх, точнее вперед. На заре этой технологии оптическим мышам требовались специальные коврики, представляющие собой мелкую сетку в контрастных цветах. Современные модели прекрасно раВнботают почти на любой поверхносВнти, за исключением, разве что, идеВнально отполированных зеркал. На рисунке изображена мышь MouseMan Dual Optical. Микропроцессор этой мыши "выбирает" из двух оптических сенсоров тот, который в данный момент времени находится под более выгодным углом к отражающей поверхности.

Преимущества оптических мышей очевидны даже для тех, кто еще не пробовал их в деле. Оптический сенсор - это, конечно же, более совершенное устройство, чем конструкция из шарика, валиков, шестеренок и фотоэлементов. Оптическим мышам не нужна регулярная чистка, и их точность не снижается со временем.

Коврик нужен, причем хороший!

Несмотря на все заверения производителей, что оптическая мышь прекрасно обходится и без коврика, настоятельно рекомендуется его использовать. Хотя бы для того, чтобы предотвратить износ ножек, от качества которых зависит способность мышки скользить по коврику. Это, кстати, настоящая ахиллесова пята дорогих моделей, которые приобретаются не на один год. Проблему решили бы специальные наклейки из тефлона, но на нашем рынке они недоступны, да и стоят немало -- порядка $7-10.
Подобрать коврик для оптической мыши нелегко. С одной стороны, он должен быть достаточно скользким, а с другой - создавать наилучшие условия для работы оптического сенсора. Таким образом, лучше, если пластик будет матовым, с как можно более мелким рисунком. Подобные требования обусловлены самим принципом работы оптической мыши.
Найти в продаже пластиковый коврик, который удовлетворял бы любую оптическую мышь, очень сложно, зато дешевый "тряпичный" коврик светло-серого цвета для этой цели подходит наилучшим образом. Ткань на нем не очень плотная, и сквозь нее просвечивается резиновая подложка. Получается светлая поверхность с мельчайшей сетью черных точек.

Частота опроса порта, к которому подключена мышь

Чем выше этот параметр, тем меньше задержка между перемещением мыши и курсора на экране. Кроме того, курсор точнее повторяет траекторию движения мыши по коврику, двигаясь по экрану более плавно, непрерывно. Это весьма благотворно сказывается на работе, а в активных играх высокая частота опроса просто "жизненно" необходима.
Драйверы мышей Logitech дают возможность изменять частоту опроса порта PS/2. Сделать это можно и стандартными средствами Windows XP (см. свойства мыши в менеджере устройств). Для других ситуаций придется использовать утилиту PS/2 Rate Adjuster Plus, которую можно найти в Internet по адресу " onclick="return false"> При подключении к порту USB частота опроса устанавливается автоматически на уровне 125 Hz, что является приемлемым для любых игр. Чтобы реализовать потенциал высокоскоростной оптики, производители (в данном случае Logitech и Microsoft) рекомендуют подключать мышь исключительно через USB.

Беспроводные мыши - не для игр!

Отсутствие провода - это дополнительный комфорт и в работе, и в игре. Однако беспроводная мышь (тем более оптическая) значительно тяжелее своей проводной сестры, так как она "нагружена" батарейками или аккумуляторами.
Еще более серьезная проблема - низкая частота опроса, свойственная беспроводным мышам. В лучшем случае она достигает 80 - 90 Hz, что нельзя назвать удовлетворительным для самых активных игр. А у некоторых моделей и того меньше тАУ 40 - 50 Hz, что уже неприемлемо и для обычной работы.

Как оценить быстродействие оптики?

Самый простой способ оценки быстродействия оптической мыши не требует запуска каких-либо приложений. Расположив курсор по центру рабочего стола Windows, подвигайте мышь из стороны в сторону с максимальной скоростью и частотой. Если курсор "срывается" и начинает хаотично двигаться по экрану, тогда эта мышь не подойдет для активных игр. Если требуется приложить значительные усилия, чтобы курсор "оторвался", - тогда для дальнейшей оценки потребуется запустить любимую игру. Но если контроль над курсором не теряется никогда (он лишь постепенно смещается в сторону) - значит, мышь пригодна для любых игр. Конечно же, для подобного эксперимента необходимо применять коврик, подходящий для оптических мышей.

Список литературы:

1/ Журнал тАЬПЛ КомпьютерытАЭ № 7(59), 2002.

Тина Околова тАЬДуглас Энгельбарт, мышиный корольтАЭ

2/ Журнал тАЬХакертАЭ ver. 01.03(49)

Никита тАЬNikitosтАЭ Кислицин тАЬВводи нежно! Устройства вводатАЭ

3/ C.A. Немнюгин тАЬTurbo Pascal учебниктАЭ Издательство тАЬПитертАЭ

4/ http://" onclick="return false">

тАЬСупертест: оптические мышитАЭ
