Небесный глаз

Алексей Левин

Прошлой весной астрономы всего мира отпраздновали юбилей знаменитого научного инструмента: космическому телескопу ВлХабблВ» исполнилось пятнадцать лет.

Идея орбитального телескопа, судя по всему, впервые пришла в голову одному из отцов-основателей ракетной техники Герману Оберту (1894тАУ1989). В своей книге ВлРакеты в космическом пространствеВ», опубликованной в 1923 году, Оберт предложил поставить телескоп на искусственый спутник, находящийся на геостационарной орбите. А в 1946 году американский астрофизик Лайман Спитцер (1914тАУ1997) подготовил для проекта RAND компании Douglas Aircraft обширный доклад ВлАстрономические преимущества внеземной обсерваторииВ». В этой воистину пророческой работе он не только доказал, что крупные орбитальные телескопы неизмеримо расширят возможности изучения внеземных объектов, но и наметил развернутую программу подобных исследований. Доклад Спитцера произвел сильное впечатление на начальство проекта и авиастроительной фирмы Douglas.. и был немедленно засекречен.

Когда космические полеты стали реальностью, Спитцер стал добиваться практического воплощения своих идей. В немалой степени по его инициативе NASA утвердило первую программу создания автоматических орбитальных обсерваторий, предназначенных для изучения дальнего космоса. В ее рамках были запущены четыре спутника (успешно тАФ всего два, в 1968-м и 1972 году) с приборами для наблюдений в ультрафиолетовых и рентгеновских лучах. Спитцер же мечтал о большем. Он понимал, что для подлинно революционных открытий астрономии необходим мощный орбитальный телескоп, работающий в оптическом диапазоне (и соседних с ним).

В те годы разрешающая способность крупнейших земных телескопов не превышала одной угловой секунды (в самых оптимальных условиях тАФ одной половины секунды). Они не позволяли вести наблюдения ни в УФ, ни в ИК лучах, сильно поглощаемых и рассеиваемых атмосферой. Орбитальный телескоп не имел бы этих ограничений, и, по расчетам, его разрешающая способность должна была составить около одной десятой секунды в видимом спектре и одной двадцатой тАФ в ультрафиолете. И наконец, он позволял наблюдать объекты, нижний порог светимости которых в 50 раз уступал аналогичному показателю лучших земных инструментов. Первоначально у проекта космического телескопа было не слишком много сторонников, но они обладали высоким авторитетом и умели им пользоваться. Профессор университета канадской провинции Альберта Роберт Смит, долгое время занимавшийся историей ВлХабблаВ», рассказал об этом ВлПопулярной механикеВ»: ВлЛайман Спитцер умел убеждать не только коллег-астрономов, но и чиновников NASA и членов Конгресса. Неудивительно, что именно он возглавил комитет по планированию крупного космического телескопа, учрежденный в 1965 году Национальной академией наук США. После четырех лет дискуссий комитет опубликовал доклад, в котором содержались очень серьезные аргументы в пользу запуска телескопа. В середине 1970-х Спитцер и его единомышленники заручились поддержкой не только американского астрономического сообщества и руководителей NASA, но также законодателей и президента США Джеральда ФордаВ».

Успешному выполнению этих планов способствовало соглашение с Европейским космическим агентством, которое взяло на себя 15% расходов. Первоначально предполагалось вывести на орбиту махину с трехметровым рефлектором, но в конце концов восторжествовала концепция более дешевого инструмента с 240-сантиметровым зеркалом, который можно было доставить в космос в грузовом отсеке космического корабля многоразового использования. В каком-то смысле, появлению на свет нового телескопа помогло само существование шаттлов тАФ NASA хотело оправдать истраченные на них огромные деньги.

Дети шпионов

В 1977 году Конгресс США выделил на космическую обсерваторию $475 млн, после чего началась шлифовка главного зеркала и изготовление других инструментов. Работу по сборке возглавила аэрокосмическая корпорация Lockheed, телескоп был смонтирован на ее заводе в Саннивейле, одном из городов Силиконовой Долины.

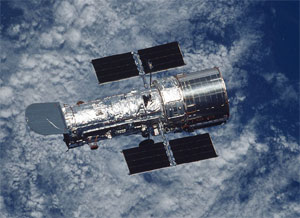

Орбитальный телескоп ВлХабблВ» (ВйNASA фото с сайта hubblesite.org)

Lockheed не случайно стала основным изготовителем ВлХабблаВ». В 1970-80-е годы она строила разведывательные спутники KH-11 (Key Hole тАФ Влзамочная скважинаВ»). Эти тринадцатитонные аппараты были самыми настоящими орбитальными телескопами, но нацелены они были не в глубины космоса, а на поверхность нашей планеты. На борту каждого спутника находился 230-сантиметровый рефлектор, дополненный небольшим вращающимся зеркалом, которое сканировало земную поверхность. Для регистрации изображений впервые использовались фоточувствительные интегральные схемы, позволяющие передавать на Землю оцифрованную информацию в реальном масштабе времени. Точно такие же устройства позднее были установлены и на ВлХабблеВ».

Главные зеркала спутников-шпионов KH-11 поставляла оптическая компания PerkinElmer, которая получила (и фактически провалила тАФ но об этом позже) заказ на зеркало для ВлХабблаВ». Существовал (правда, только на бумаге) еще один военный предок космического телескопа тАФ проект пилотируемой космической станции MOL (Manned Orbiting Laboratory), которую в 1960-х Пентагон собирался вывести на околоземную орбиту для сбора развединформации. Программа MOL так и не состоялась, а вот созданная под нее технология изготовления зеркал космического базирования весьма пригодилась.

Два зеркала

Оптическая система ВлХабблаВ» представляет собой модификацию схемы телескопа-рефлектора, предложенной в 1672 году французским католическим священником Лораном Кассегреном (1629тАУ93), который преподавал естественные науки в Шартрском колледже. В ее основе лежит комбинация из главного вогнутого зеркала и соосного с ним выпуклого зеркала меньшего диаметра. Главное зеркало отбрасывает световые лучи на вспомогательное, откуда они возвращаются, проходят через отверстие в центре основного рефлектора и фокусируются позади него. Использование второго зеркала в несколько раз увеличивает фокусное расстояние инструмента и в то же время делает его более компактным (фокусное расстояние ВлХабблаВ» равно 58 м, а длина тАФ всего лишь 13 м). Аналогичную бизеркальную систему в 1663 году изобрел англичанин Джеймс Грегори, но в его конструкции оба зеркала были вогнутыми.

В схеме Кассегрена главное зеркало тАФ параболоид вращения, а вспомогательное тАФ выпуклый гиперболоид. В начале двадцатого века американский астроном Джордж Ритчи и француз Анри Кретьен показали, что качество изображения улучшится, если оба зеркала сделать гиперболическими. Эта конструкция и реализована в космическом телескопе ВлХабблВ». Кстати, именно Ритчи сконструировал и построил телескоп имени Хукера, на котором работал Эдвин Хаббл.

Долгострой

Согласно первоначальным планам, первый в мире орбитальный телескоп должен был вступить в строй в 1983 году. Однако в намеченные сроки его не только не вывели на орбиту, но даже не построили. Запуск заменили на церемонию крещения тАФ именно тогда телескопу присвоили имя Эдвина Хаббла. NASA к тому же пришлось не раз просить у Конгресса дополнительных ассигнований на завершение проекта. В конечном счете, разработка, изготовление и запуск ВлХабблаВ» обошлись без малого в $2 млрд.

ВлХабблВ» имел все шансы отправиться в космос в 1986 году, но старт отложили из-за катастрофы ВлЧелленджераВ». Поэтому разобранный телескоп пролежал на заводе в Саннивейле еще три года. В октябре 1989 года упрятанную в контейнер одиннадцатитонную обсерваторию перевезли на авиабазу Моффет Филд, погрузили на военно-транспортный самолет С-5А и под покровом секретности доставили на мыс Канаверал. 29 марта 1990 года ее разместили в грузовом отсеке корабля ВлДискавериВ», который ушел в космос 24 апреля. На следующий день, на четырнадцатом витке шаттла, астронавты отправили обсерваторию в свободный полет. 20 мая ВлХабблВ» передал на Землю первый снимок космического объекта NGC 3532 тАФ мелкого звездного скопления из нашей Галактики, отстоящего от Солнца на 1300 световых лет.

Об этом событии NASA сообщило с большой помпой, хотя на самом деле радоваться было еще рано. Космические картинки не были достаточно резкими, и специалистам никак не удавалось увеличить их четкость. Поначалу эту информацию скрывали от публики, но 27 июня руководство NASA предало ее гласности на пресс-конференции. О конфузе немедленно и с немалым ехидством заговорила мировая пресса. Дорогостоящий проект, от которого ждали великих астрономических открытий, грозил обернуться полным провалом.

Причиной неполадок оказался дефект шлифовки главного зеркала. Его центральная зона примерно соответствовала заданной гиперболической геометрии, однако на периферии оно оказалось чуть менее вогнутым, нежели требовалось. Сама по себе эта погрешность была ничтожной (менее 2 мкм), но и этого хватило для возникновения значительной сферической аберрации.

Скупой платит дважды

Виноватых обнаружили быстро. Оказалось, что техники PerkinElmer контролировали точность шлифовки лазерным интерферометром с неправильно установленными линзами. Неисправный прибор завысил кривизну зеркала, и его перешлифовали, сделав чересчур плоским. Любопытно, что PerkinElmer получила от NASA контракт на изготовление зеркала прежде всего потому, что запросила на $30 млн меньше, чем ее основной конкурент, компания Kodak, включившая в стоимость проекта дополнительный всесторонний контроль качества рефлектора. Начальство NASA клюнуло на дешевизну, но заплатить пришлось намного больше тАФ PerkinElmer в итоге стребовала с федеральной казны $450 млн (в 6 раз больше первоначальной стоимости контракта!).

Малоприятные последствия дефекта шлифовки основного зеркала можно было до некоторой степени нейтрализовать за счет снижения светочувствительности телескопа. Для этого в электронные фотокамеры телескопа следовало посылать только свет, отраженный от центра зеркала, и совершенствовать оцифрованные изображения с помощью корректирующих компьютерных программ, однако при этом терялось более 80% прошедшего через апертуру света. Это сводило к нулю основное достоинство космического телескопа тАФ способность фотографировать очень тусклые космические объекты, и качество снимков с ВлХабблаВ» было ненамного лучшим, чем у крупнейших земных телескопов.

Закон Хаббла

Эдвин Пауэлл Хаббл (1899тАУ1953) родился в городке Маршфилд в штате Миссури. В 21 год он закончил Чикагский университет со степенью бакалавра по математике и астрономии и получил стипендию Родса для продолжения образования за рубежом. По настоянию отца Хаббл изучал право в Оксфордском университете и, по возвращении в США, даже посвятил год адвокатской практике, однако природная склонность к научным исследованиям взяла свое. В 1914 году он поступил в аспирантуру при Йеркской обсерватории, через три года защитился и был приглашен работать в калифорнийскую обсерваторию Маунт-Вилсон. Однако США вступили в войну с Германией, и молодой астроном ушел добровольцем в армию. В 1919 году он демобилизовался в звании майора и вернулся в Калифорнию.

Обсерватория Маунт-Вилсон располагала парой самых современных зеркальных телескопов. 150-сантиметровый рефлектор был введен в эксплуатацию в 1908 году, а в 1917-м было закончено сооружение 250-сантиметрового телескопа имени Хукера, который вплоть до 1948 года оставался крупнейшим в мире. Эти инструменты впервые предоставили астрономам возможность детально исследовать дальний и сверхдальний космос.

В начале 1920-х Харлоу Шепли с помощью полутораметрового рефлектора определил размеры нашей галактики тАФ Млечного Пути (он оценил это значение в 300 тысяч световых лет, хотя сейчас считается верным значение 90 тысяч) и доказал, что наше Солнце расположено далеко от ее центра. Коперник лишил Землю статуса центра мироздания, отдав его Солнцу; Шепли поступил так же по отношению к нашему светилу. Хаббл совершил очередной революционный прорыв, доказав, что наша галактика тАФ всего лишь одна из многих. В 1923-24 годах, проводя исследования с помощью 250-сантиметрового телескопа, он вычислил расстояние до туманности Андромеды тАФ 900 тысяч световых лет (позже было доказано, что оно в два с половиной раза больше). Даже используя оценку Шепли диаметра нашей галактики, невозможно было не понять, что Андромеда и Млечный Путь тАФ равноправные звездные скопления. Вскоре Хаббл идентифицировал еще две самостоятельные галактики тАФ M33 и NGC 6822. Тем самым подтвердилась гипотеза о существовании внегалактических Влзвездных острововВ», выдвинутая в 1775 году Иммануилом Кантом. До Хаббла к аналогичным выводам пришли американец Эбер Кёртис и швед Кнут Лундмарк, однако их аргументы были не столь убедительны. В 1925 году Хаббл и Шепли выяснили, что Млечный Путь и туманность Андромеды являются членами скопления галактик, названного Местной Группой.

Но свое Главное открытие Хаббл сделал в 1929 году. Он доказал, что галактики разбегаются по всем направлениям, причем скорость их разлета пропорциональна расстоянию до Солнечной системы. Это утверждение составляет знаменитый закон Хаббла. Сегодня мы знаем, что разлет галактик свидетельствует о расширении Вселенной, но эта интерпретация, с которой Хаббл до конца жизни так и не примирился, стала общепринятой лишь во второй половине XX века после появления теории Большого Взрыва. Закон Хаббла справедливо считается величайшим достижением астрономии XX века. Так что не стоит удивляться, что имя этого ученого присвоили первому многоцелевому орбитальному телескопу.

Очки для телескопа

Но специалисты нашли выход. ВлХабблВ» нес пять астрономических приборов: широкоугольную фотокамеру, способную осуществлять обзорные съемки и работать в режиме наблюдения планет, камеру для съемки тусклых объектов, два спектрографа и высокоскоростной фотометр. Эксперты рекомендовали заменить основную фотокамеру на аналогичную модель с модифицированной оптикой, исправляющей сферическую аберрацию. В этих же целях было решено оснастить ВлХабблВ» зеркальным оптическим преобразователем COSTAR, позволяющим улучшить работу спектрографов и камеры для съемки слабосветящихся объектов. Для его размещения потребовалось убрать фотометр, но другого выхода всё равно не было.

Новую аппаратуру нужно было изготовить и отъюстировать, а это требовало времени. Более того, ее могли установить лишь инженеры-астронавты, а у трех шаттлов и так хватало работы. Поэтому еще более трех лет ВлХабблВ» проработал в нештатном режиме.

К декабрю 1993 года у телескопа начали ВлбарахлитьВ» солнечные панели и отказали два банка электронной памяти и три гироскопа системы ориентации. Поэтому ремонт отнюдь не ограничился заменой астрономической аппаратуры. Работы, выполненные экипажем космического корабля ВлИндеверВ», заняли в общей сложности 35 часов, но зато после этого ВлХабблВ» впервые ВлпрозрелВ».

Позднее ВлХабблВ» модернизировали еще трижды тАФ в 1997-м, 1999-м и 2002 годах. Он получил новые спектроскопы, гироскопы и запоминающие устройства, более мощный бортовой компьютер, а также сверхсовременную камеру для обзорных съемок, позволяющую вести наблюдения в спектральном диапазоне от ближней инфракрасной зоны до ультрафиолета.

Долгая вахта

Еще несколько лет назад специалисты предполагали, что ВлХабблВ» нормально прослужит вплоть до 2010 года. Но в августе 2004 года из-за неисправностей в системе питания отказал спектрограф. Плановое техобслуживание намечалось провести в феврале 2005 года, однако доставить ремонтную бригаду к телескопу было нечем: после гибели ВлКолумбииВ» (1 февраля 2003 года) все запуски шаттлов были отменены.

Существует еще и более серьезная проблема. ВлХабблВ» ориентируется в пространстве с помощью гироскопов, которые, увы, не вечны. Телескоп стабилизировали три ВлволчкаВ», однако для пущей сохранности один из них 28 августа 2005 года перевели в пассивный режим. Существует реальная опасность, что к 2008 году у ВлХабблаВ» останется лишь один действующий гироскоп, и тогда телескоп, скорее всего, станет совершенно бесполезным. Для исправления этой ситуации необходим пятый по счету сеанс техобслуживания, но вот состоится ли он тАФ вопрос открытый.

ВлРуководство NASA не исключает очередной модернизации "Хаббла", но говорить о ней пока преждевременно. Полеты шаттлов возобновятся не раньше мая 2006 года. Если первые запуски пройдут гладко, то появится шанс и на отправку корабля к "Хабблу", тАФ говорит руководитель научной программы "Хаббла" Дэвид Лекрон. тАФ В первую очередь придется привести в порядок систему ориентации. Вероятность того, что к середине 2008 года по крайней мере два гироскопа сохранят работоспособность, составляет всего 50%. Сейчас мы пытаемся разработать метод нацеливания телескопа с помощью единственного гироскопа, но получится ли это, пока не ясно. "Хаббл" нуждается и в новых электрических аккумуляторах: емкость старых постепенно сокращается, и уже через четыре года они не смогут обеспечить телескоп необходимой энергией. Хотелось бы также оснастить его новой широкоугольной камерой и новым ультрафиолетовым спектрографом. Если удастся провести пятый ремонт, "Хаббл", скорее всего, сможет функционировать вплоть до запуска своего преемника, космического телескопа "Джеймс Уэбб", который будет выведен на орбиту не раньше середины 2013 годаВ».

Орбитальный телескоп ВлХабблВ» уже отправил на Землю свыше семисот тысяч изображений различных космических объектов. Эта информация оказалась исключительно важной для астрономии, астрофизики и космологии: с ее помощью было установлено присутствие сверхмассивных черных дыр в галактических ядрах и доказано, что Вселенная расширяется с возрастающей скоростью. Но ВлХабблВ» все еще продолжает трудиться тАФ он ведет поиск миров на самом краю видимой Вселенной.
