2-этажный 3-секционный 18-квартирный жилой дом в г. Мирном

Строительство тАУ одна из основных отраслей народного хозяйства страны, обеспечивающая создание новых, расширение и реконструкцию действующих основных фондов. Капитальному строительству принадлежит важнейшая роль в развитии всех отраслей производства, повышении производительности общественного труда, подъеме материального благосостояния и культурного уровня жизни народа.

Современное отечественное строительное производство создано в советский период. В наследство от царской России досталось технически отсталое строительное дело, характеризующееся большой долей ручного труда, слабо развитой промышленностью строительных материалов, как по объему производства, так и по номенклатуре изделий, сезонностью, отсутствием постоянных строительных организаций со своими инженерными и рабочими кадрами.

В 60тАУ70-е годы масштабы строительства возрастали высокими темпами, но в последующие годы в экономике постепенно нарастают негативные тенденции. В строительстве, несмотря на значительное увеличение основных фондов, резко замедлились темпы роста производительности труда при опережающем повышении уровня заработной платы; понизилась трудовая и производственная дисциплина; продолжительность строительства по-прежнему превышала нормативную в два-три раза; качество оставалось низким; росло число маломощных строительных организаций; непомерно увеличился управленческий аппарат и стоимость строительства.

Сложившееся в строительстве положение стало препятствием в социальном и экономическом развитии страны. Принимаемые меры не обеспечивали коренного перелома.

Проводимая в Российской Федерации с 1992 г. кардинальная реформа резко изменила экономическую ситуацию к худшему. Строительство в России после многолетней опеки централизованного планирования и управления оказалось брошенным в никем не регулируемое рыночное пространство. Переход к новым условиям хозяйственной деятельности привел к снижению всех показателей в строительстве. Это связано с низкой инвестиционной активностью в сфере материального производства, неустойчивым финансированием, разрывом существовавших десятилетиями экономических и технологических связей, ничем не ограниченного роста всякого рода бюрократических разрешительных инстанций и другими объективными и субъективными причинами. Не оправдались ожидания масштабной помощи проводимым реформам со стороны западных стран.

Строительная отрасль, как и многие другие, находится в тяжелом критическом состоянии. При этом темпы снижения капвложений с начала 1990‑х гг. значительно превышают темпы сокращения промышленного и сельскохозяйственного производства. Степень износа основных фондов в стройиндустрии и промышленности строительных материалов превышает 50%, а ввод новых фондов всего 1%, т.е. происходит сокращение мощностей. Парк строительной техники устарел, в нем преобладают оборудование большой мощности вместо небольших универсальных и специальных машин.

В два раза по сравнению с 1990 г. снизился ввод жилья. Положение усугубляется правовой и административной неразберихой и непомерно тяжелыми налогами, препятствующими нормальной хозяйственной деятельности.

С 1999 г. наметилась относительная стабилизация экономики и благоприятная тенденция в улучшении основных показателей строительной деятельности. Отрасль постепенно восстанавливается на новых экономических принципах. Крупные и средние строительные организации, ранее функционировавшие в составе больших многоуровневых иерархических структур, преобразованы в акционерные общества с частичным государственным участием.

Строительство имеет повышенную, по сравнению с другими отраслями, гибкость, возможность относительно быстрого расширения объема СМР применительно к потребностям народного хозяйства в целом. Это прежде всего относится к жилищному строительству, как к самому эффективному способу вывода самой строительной отрасли из кризиса. Опыт Москвы и области может служить примером инициирования бума жилищного строительства.

Для восстановления и развития строительства на новых экономических принципах предстоит большая и длительная работа по организации новых и модернизации действующих производственных мощностей в строительстве и в смежных отраслях.

Постепенно в строительстве создаются малые предприятия, в 2000 г. по данным Госстроя РФ они выполнили 28% подрядных работ. Производительность труда на них превышает соответствующие показатели для крупного и среднего бизнеса в строительстве на 90%. На выпуск современной строительной техники постановлением правительства в порядке конверсии переведено сорок предприятий оборонной промышленности. Тем не менее, основная задача развития малого и среднего бизнеса не решена.

До сих пор не получил широкого развития лизинг, в то время, как в развитых странах он является самым распространенным механизмом привлечения инвестиций на обновление основных фондов. При сравнительно небольшом финансировании он позволяет оперативно наращивать парк машин и оборудования, преодолеть отставание в средствах малой механизации.

Необходимо снять искусственные барьеры на пути развития частного бизнеса тАУ дебюрократизировать систему, сократить число разрешительных органов и создавший их чиновничий аппарат; нормализовать процедуры и сроки разрешительной документации. Проводимая в стране правовая реформа и мероприятия по повышению дисциплины и ответственности государственных органов должны привести к положительным результатам.

Для руководителей строительного производства сейчас недостаточно только иметь инженерные знания.

Россия обладает квалифицированными кадрами инженеров и рабочих, не уступающих по своим техническим знаниям строителям индустриально-развитых западных стран. Но руководителям отечественных строек не хватает правовой и экономической культуры, четкости и пунктуальности в работе, знания и навыков использования возможностей современных информационных технологий являются базой управленческой деятельности.

Присущие рынку жесткие условия конкуренции разворачивают строительные фирмы лицом к потребителю. Появилась необходимость изучать потенциальных заказчиков, информировать их о своих возможностях и достоинствах, а получив заказ, тАУ тщательно исследовать поставщиков и субподрядчиков. Все это представляет собой новое для российских строителей направление деятельности тАУ маркетинг.

В организации строительного производства предстоит освоить современные методы работы в двух основных взаимосвязанных направлениях тАУ компьютеризация и профессиональное управление. Основная идея этого опыта состоит в том, что управление производством тАУ не вид деятельности, которым может заниматься любой человек, а самостоятельная, отдельная профессия, требующая соответствующих навыков и знаний. Особенно это важно для руководителей строительного производства, где управление, по мнению многих специалистов, на грани искусства, которым предстоит овладеть будущим инженерам-строителям.


1. Исходные данные для проектирования

1.1 Назначение здания и условия его эксплуатации

Площадка строительства, 4‑х этажного гарнизонного общежития на 248 человек, расположена в городе Мирный, по улице Советская.

Общежитие запроектировано кирпичным 4‑х этажным с тех подпольем. Все этажи являются типовыми жилыми этажами.

Проект разработан на следующих условиях:

- рельеф местности тАУ условно горизонтальная площадка

- грунтовые воды в основании фундаментов отсутствуют

- грунты непросадочные, однородные, мало сжимаемые

Проект не рассчитан на применение в районах с сейсмичностью выше 6 баллов, районах горных выработок и вечной мерзлоты, а также в климатических подрайонах IА, IБ, IГ, IVА.

Оконные блоки принимаются с двойным остеклением.

За отметку 0,00 принят уровень чистого пола 1‑го этажа.

Проект разработан для производства работ в зимних условиях.

Здание II класса, II степени долговечности, II степени огнестойкости.

1.2 Место расположения здания

Площадка строительства, 4‑х этажного гарнизонного общежития на 248 человек, расположена в городе Мирный по улице Советская.

1.3 Климатические условия

В Архангельской области преобладает умеренно-континентальный климат лесной зоны.

Расчетная зимняя температура наружного воздуха: тАУ средняя наиболее холодной пятидневки тАУ32 0С.

Снеговой район: IV

Вес снегового покрова: 1500Н/см2

Ветровой район: I

Скорость ветра: 35 кгс/м2

Зона влажности: влажная

Климатический район: IIА.

Глубина промерзания: 1,6 м

Количество осадков: 675 мм

Сейсмичность района: отсутствует

1.4 Генеральный план и рельеф участка

Архитектурно-планировочные решения по застройке участка, благоустройству, вертикальной планировке и инженерным сетям выполнены на основании архитектурно-планировочного задания.

Рельеф участка ровный. Организация рельефа решена из условия не затопляемости участка.

Отвод поверхностных вод запроектирован по лоткам проезжей части, Установкой дожде приемных колодцев с дальнейшим выпуском в дождевую канализацию.

Комплекс работ по благоустройству участка предусматривает:

- устройство проездов

- устройство тротуаров

- устройство площадок

- устройство зеленых насаждений

Конструкции дорожной одежды приняты:

проездов тАУ асфальтобетонное;

тротуаров тАУ из песчаного асфальта;

дорожек тАУ из бетонной плитки;

площадок тАУ щебеночное.

Благоустройство территории предусматривает создание наиболее удобных условий для жизни, отдыха населения и решается в общем комплексе.

Вся свободная от застройки территория озеленяется путем устройства газонов, посадки деревьев и кустарников. Работы по озеленению должны производится только после окончания строительства сооружения.

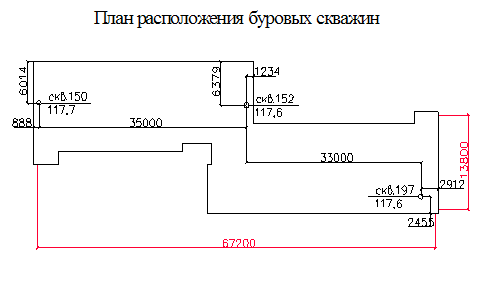

1.5 Грунтовые и гидрогеологические условия

Рельеф исследуемой территории относительно ровный с общим пологим (i=0,003) уклоном на север, осложненный иногда овальными карстовыми воронками глубиной 0,5тАУ2,0 м (закрытый карст). Современный рельеф в общих чертах повторяет морфологию кровли верхнекаменноугольных известняков покрытых маломощным слоем верхнечетвертичных отложений. Абсолютные отметки рельефа колеблются от 110 м (в северной части) до 119 м (в южной части). Относительный перепад высот составляет в пределах всей площадки 0,5тАУ2,5 м.

Верхнечетвертичные отложения (gQIII) представлены мореными суглинками и в верхней части разреза маломощным (до 0,5 м) слоем супесей, по которым развит почвенно-растительный слой (лесные почвы) мощностью 0,2 м (pdQIV). Мощность мореных образований колеблется от 0,4 до 1,5 м. Основными условиями благоприятными для развития карста на данной территории является близкое к поверхности залегание каменноугольных пород и маломощный покров четвертичных отложений, залегающих на карбонатных породах, легко проницаемых для обильных атмосферных осадок и поверхностных вод. Породы, слагающие район неоднократно подвергались процессам карстообразования в прошлые геологические эпохи.

По степени растворимости карбонатные породы относятся к трудно растворимым.

Ниже приводится характеристика инженерно-геологических элементов в залегании сверху вниз.

Продуктивный горизонт почв (pdQIV).

ИГЭ тАУ 1: Почвенно-растительный слой с корнями растений. Вскрыт повсеместно.

Мореные образования (gQIII)

ИГЭ тАУ 2: Супесь палево-бурая, легкая до тяжелой, плотная, твердая. Слой залегает, как правило, под почвой, маломощный.

ИГЭ тАУ 3: Суглинок коричнево-бурый, легкий, реже тяжелый, пылеватый, плотный, полутвердый и твердый, с гравием и галькой выветрелых известняков в 10тАУ20%.

Верхнекаменноугольные образования (C3)

ИГЭ тАУ 4: Известняк серый, светло-серый, тонкозернистый, выветрелый, плитчатый, трещиноватый, средней прочности. Rc=1,0тАУ1,5 МПа. Условно-расчетное сопротивление R0=0.6МПа, 0,8<Квс<0,9. Коэффициент крепости по Протодьяконову тАУ4

Подземные воды на период изысканий на всей исследуемой территории до глубины 2.7 м не отмечаются. Подземные воды пластово-трещинного типа приурочены к толще трещиноватых известняков и залегают на отметках 107 тАУ 108 м.

В неблагоприятные периоды года возможно образование сезонной ВлверховодкиВ» на малых глубинах 0,5тАУ0,7 м и особенно в пониженных частях рельефа.

Грунты участка не засолены.


1.6 Источники водоснабжения

Водоснабжение жилого дома предусматривается от уличной сети водопровода.

При нижней разводке магистральный трубопровод от водомерного узла следует прокладывать в подвале.

Внутренние водопроводные сети проектируем из отельных оцинкованных труб.

Горизонтальный трубопровод укладываются с уклоном 0,002тАУ0,005 в сторону ввода. Горизонтальные участки подводящих труб располагаются над полом, на высоте 0,15тАУ0,26 м.

Кран мойки располагают на высоте 1,0тАУ1,1 м над полом, кран умывальника -1 м, душ тАУ 2,1 м. Подводка к низко расположенному смывному бачку унитаза находится на высоте 0,75 м.

Канализация прокладывается к городской сети.

Приемниками сточных вод служат санитарные приборы, трапы, сливы, воронки, лотки и т.п. Для приема дождевых сточных вод на поверхности кровли устанавливают водосточные воронки.

В выпусках от всех приемников (кроме унитазов) имеются решетки для задержания твердых загрязнений, могущих вызвать засорение трубопроводов.

Сеть внутренней бытовой канализации монтируют из чугунных канализационных труб. Стояки устанавливают как можно ближе к унитазам. Диаметр стояка должен быть одинаковым по всей высоте стояка и не менее 100мм.

Выпуски укладываются с уклоном 0,000тАУ0,01 при диаметре 150 мм, с плавным присоединением к стоякам. Наибольший уклон трубопроводов не должен превышать 0,15. Глубина заложения труб выпуска может быть на 0,3 м меньше глубины промерзания грунта. Наибольшая длина труб выпуска от стояка или от прочистки до оси смотрового колодца дворовой канализации при диаметре 150 мм тАУ 10 м. При длине выпуска более указанной, необходимо предусматривать устройство прочисток (внутри здания) или дополнительного смотрового колодца (за его пределами).

Следует предусмотреть устройство и соответствующую заделку проемов через фундамент здания для выпусков канализации.

Продолжением стояков являются вытяжные трубы того же диаметра. Их выводят через чердак на 0,5 м выше неэксплуатируемой кровли здания. Вытяжные участки канализационных стояков выполняют из асбестоцементных или пластмассовых труб.

Для обеспечения бесперебойной роботы канализационной сети на ней должны быть ревизии и прочистки. На стояках ревизии устанавливают на верхнем и нижнем этажах. Но горизонтальных участках сети ревизии или прочистки устанавливают на поворотах и прямолинейных участках: при диаметре 100мм тАУ через 10 м (прочистка) или 15 м (ревизия).


1.7 Источники теплоснабжения и вентиляции

Источником теплоснабжения является городская теплосеть.

В здании запроектирована двухтрубная система теплоснабжения с нижней разводкой, внутренние сети проектируем из отельных оцинкованных труб.

В качестве нагревательных приборов принимаются чугунные радиаторы типа M-I40.

Температура теплоносителя (воды в системе отопления) принимаем: tо = 75 оС.

Нагревательные приборы следует располагать под окнами у наружных стен без ограждений. На лестничных клетках нагревательные приборы располагают при входе, не перенося их на лестничные площадки.

Кухни, ванные, уборные или объединенные санитарные узлы должны иметь вытяжную вентиляцию с естественной тягой непосредственно из помещений.

Вытяжная вентиляция жилых комнат в одно тАУ двух- и трехкомнатных квартирах должна осуществляться через вытяжные каналы кухонь, ванных, уборных или объединенных санузлов.

При устройстве вентиляции из санитарных узлов допускается объединение вентиляционных каналов кухни и ванной, а также ванной и уборной одной квартиры.

Вентиляционные вертикальные каналы располагаются во внутренних кирпичных стенах. В местах пересечения стен каналы размещать не следует, чтобы не нарушить перевязь кирпичной кладки, от дверных притолок каналы должны отстоять на 1 кирпич. Расстояние между двумя каналами принимается в полкирпича. Размеры вертикальных каналов в кирпичных стенах должны быть кратными размерам кирпича.

При отсутствии внутренних кирпичных стен устраивают приставные каналы из блоковили плит (минимальный размер их 100х150 мм). Устройство вентиляционных каналов в наружных стенах или приставных каналов (без отступки) у наружных стен не допускается.

Вытяжные отверстия в помещениях располагаются на расстоянии 0,5 м от потолка. Внутренние поверхности каналов затираются цементным раствором.

1.8 Источники электроснабжения строительных объектов и машин

Электроснабжение предусмотрено от существующего распределительного пункта.

По степени обеспечения надежности электроснабжения объект относится к II категории.

В здании устанавливаться одно общее вводно-распределительное устройство или главный распределительный щит (ВРУ, ГРЩ), предназначенные для приема электроэнергии от городской сети и распределения ее по потребителям здания. В общественных зданиях ГРЩ или ВРУ должны располагаться у основного абонента независимо от числа предприятий, учреждений и организаций, расположенных в здании.

В жилых домах число горизонтальных питающих линий квартир должно быть минимальным. Нагрузка каждой питающей линии, отходящей от ВРУ, не должна превышать 250 А.

В домах высотой 4 этажа и более число горизонтальных питающих линий должно быть, как правило, не более двух. Разрешается увеличение числа линий, если нагрузка квартир не может быть обеспечена двумя линиями.

Электроприемники противопожарных устройств и охранной сигнализации в общественных зданиях независимо от категории по надежности их электроснабжения должны питаться от разных вводов. При этом отключение остальных потребителей не должно быть связано с отключением электроприемников противопожарных устройств.

Коммутационные и защитные аппараты линий, питающих противопожарные устройства, расположенные на ВРУ (ГРЩ), должны иметь отличительную окраску (красную).

Освещение лестниц, поэтажных коридоров, вестибюлей, входов в здание, номерных знаков и указателей пожарных гидрантов, огней светового ограждения и домофонов должно питаться линиями от ВРУ. При этом линии питания домофонов и огней светового ограждения должны быть самостоятельными. Питание усилителей телевизионных сигналов следует осуществлять от групповых линий освещения чердаков.

ВРУ И ГРЩ, как правило, должны размещаться в специально выделенных запирающихся помещениях (электрощитовых). Двери из этих помещений должны открываться наружу.

Не разрешается размещать электрощитовые в незадымляемых лестничных клетках.

ВРУ и ГРЩ разрешается размещать не в специальных помещениях при соблюдении следующих требований:

Устройства и щиты должны быть расположены в удобных и доступных для обслуживания местах (в отапливаемых тамбурах, вестибюлях, коридорах и т.п.);

Аппараты защиты и управления должны устанавливаться в металлическом шкафу или в нише стены, снабженных запирающимися дверцами. При этом рукоятки аппаратов управления не должны выводиться наружу, они должны быть съемными или запираться на замки.

Прокладка через электрощитовые трубопроводов систем водоснабжения, отопления (за исключением трубопроводов отопления щитовой), а также вентиляционных и других коробов разрешается как исключение, если они не имеют в пределах щитовых помещений ответвлений, а также люков, задвижек, фланцев, ревизий, вентилей. При этом холодные трубопроводы должны иметь защиту от отпотевания, а горячие тАУ тепловую несгораемую изоляцию.

Электрощитовые должны оборудоваться естественной вентиляцией и электрическим освещением. В них должна обеспечиваться температура не ниже 5 В°С.

В общежитиях следует предусматривать централизованный учет расхода электроэнергии счетчиками, устанавливаемыми на вводах в здания. Для возможности расчетов за потребленную электроэнергию по дифференцированным тарифам в проектах должны быть приведены данные об установленной мощности и расчетной нагрузке электрических плит, освещения жилых комнат, освещения помещений общего назначения, лифтов и других обще домовых потребителей (отдельно силовых и освещении).

Защитное заземление в электроустановках жилых и общественных зданий должно соответствовать требованиям СНиП 3.05.06тАУ85. К помещениям общего пользования с повышенной опасностью в жилых зданиях относятся: лестничные клетки, поэтажные холлы и коридоры, технические подполья и этажи, подвалы, подсобные помещения в подвалах с токопроводящими полами, чердаки, тепловые пункты, постирочные, сушильные, гладильные, электрощитовые.

Дополнительно к требованиям в жилых и общественных зданиях заземлению подлежат:

В помещениях розетки, устанавливаемые в сети напряжением 380тАУ220 В для подключения переносных и передвижных электроприемников, должны иметь защитные контакты, присоединяемые к сети заземления;

В электроустановках различных назначений и напряжений для заземления должно применяться одно общее заземляющее устройство. Указанное требование не относится к специальным заземлениям технологического оборудования и приборов, которые учитываются в соответствующих технологических разделах проекта здания.

Запрещается использование в качестве заземляющих проводников металлических оболочек изоляционных труб, труб из тонколистовой стали с фальцем, металлорукавом, а также брони и свинцовых оболочек кабелей и сетей газоснабжения.

В жилых и общественных зданиях рекомендуется применение устройств защитного отключения (УЗО) на ток срабатывания не более 30 мА и время срабатывания до 100 мс.

В жилых домах УЗО рекомендуется устанавливать на вводе в квартиру.

При этом номинальный ток УЗО должен быть рассчитан на нагрузку квартиры. Рекомендуется также использование УЗО для переносных электробытовых приборов.

1.9 Обеспечение строительства кадрами

Снабжение строительства материалами рекомендуется производить с предприятий строительной области расположенных в непосредственной близости со строящимся объектом, с целью уменьшения транспортных расходов.

Кадрами, необходимыми для строительства объекта будет обеспечивать Спецтрест №2. Рабочие и инженерно-технические работники будут обеспеченны бытовками в количестве, предусмотренном требованиями СНиП. Спецтрест №2 обеспечен оборудованием, необходимым для ведения строительно-монтажных работ. В случае необходимости каких-либо машин, механизмов, или оборудования они выписываются на основании заявок.

1.10 Технико-экономческие показатели

Строительный объем: 12199,9 м3

В том числе подвала: 178,4 м3

Площадь застройки: 1017,7 м2

Жилая площадь: 1552,52 м2

Общая площадь: 2391,8 м2

Строительный объем на 1 человека: 49,2 м3

Жилая площадь на 1 человека: 6,27 м2

Общая площадь на 1 человека: 9,64 м2

Количество комнат на 3 человека: 40

Количество комнат на 2 человека: 56

Количество комнат на 1 человека: 16


2. Архитектурно-конструктивная часть

2.1 Теплотехнический расчет

2.1.1 Теплотехнический расчет стены

РАiЕТ ВЫПОЛНЕН ПО ПРОГРАММЕ: term7, авторы: Никулин С.В. Худяков А.Д.

Расчет выполнил: Ермолов Дмитрий Алексеевич

ИСХОДНЫЕ ДАННЫЕ:

Назначение ограждающей конструкции: Стена

Назначение помещения: Жилое здание

Температура внутреннего воздуха, В°С: 20

Температура наиболее холодной пятидневки обеспеченностью 0.92, В°С: -31

Средняя температура отопительного периода, В°С: -4.7

Продолжительность отопительного периода, сут.: 251

Требуемое сопротивление теплопередаче назначается: Конструктивно

Требуемое сопротивление теплопередаче, м2В·В°С / Вт: 3.570

Коэффициент теплоотдачи внутренней поверхности, Вт/м2В·В°С: 8.7

Коэффициент теплоотдачи наружной поверхности, Вт/м2В·В°С: 23

Коэффициент положения ограждения, n: 1

ПАРАМЕТРЫ СЛОЕВ:

№ слоя Ширина, м Коэффициент теплопроводности, Вт/м2В·В°С

_____________________________

1 Внутренний отделочный 0.020 0.930

2 Внутренний несущий 0.380 0.870

3 Утеплитель 0.140 0.046

4 Наружный несущий 0.120 0.870

_____________________________________________________________

Вид замкнутых воздушных прослоек: Вертикальная прослойка

Схема конструкции: Схема 2а (с неметаллическим теплопроводным включением)

Размер теплопроводных включений, м: 0.12

Коэфф. теплопр. материала теплопроводных включений, Вт/мВ°С: 0.87

Глубина заделки края(конца) теплопроводного включения в смежный слой, м.: 0.065

Площадь участков без теплопроводных включений, м2: 1

Площадь участков с теплопроводными включениями, м2: 0

Конструктивный шаг изменения толщины расчетного слоя, м: 0.01

Значение относительной влажности воздуха в помещении, %: 55

РЕЗУЛЬТАТЫ ПРОМЕЖУТОЧНЫХ ВЫЧИСЛЕНИЙ:

Общая толщина конструкции, м.: 0.660

Значение коэффициента ЭТА: 0.270

Действительная упругость водяного пара, Па: 1285.900

РЕЗУЛЬТАТЫ ОСНОВНОГО РАiЕТА:

Величина ГСОП: 6199.70 сут.

Требуемое сопротивление теплопередаче назначалось Конструктивно и равно: 3.570 м2В·В°С / Вт

Толщина расчетного слоя, м: 0.14

Расчетное сопротивление теплопередаче, м2В·В°С / Вт: 3.798

и превышает требуемое на 6.39%

Величина Ra превышает Rб на 0.00%

Температура внутренней поверхности: 18.5 В°С

Температура внутренней поверхности по теплопроводному включению: 17.1 В°С

Температура точки росы: 10.7 В°С

Выпадения конденсата не произойдет.


2.1.2 Теплотехнический расчет чердачного перекрытия

РАiЕТ ВЫПОЛНЕН ПО ПРОГРАММЕ: term7, авторы: Никулин С.В. Худяков А.Д.

Расчет выполнил: Ермолов Дмитрий Алексеевич

ИСХОДНЫЕ ДАННЫЕ:

Назначение ограждающей конструкции: Перекрытие чердачное

Назначение помещения: Жилое здание

Температура внутреннего воздуха, В°С: 20

Температура наиболее холодной пятидневки обеспеченностью 0.92, В°С: -32

Средняя температура отопительного периода, В°С: -4.7

Продолжительность отопительного периода, сут.: 251

Требуемое сопротивление теплопередаче назначается: По СНиП

Требуемое сопротивление теплопередаче, м2В·В°С / Вт: 4.690

Коэффициент теплоотдачи внутренней поверхности, Вт/м2В·В°С: 8.7

Коэффициент теплоотдачи наружной поверхности, Вт/м2В·В°С: 23

Коэффициент положения ограждения, n: 1

ПАРАМЕТРЫ СЛОЕВ:

№ слоя Ширина, м Коэфициент тепло-

проводности, Вт/м2В·В°С

___________________________________________________

Полужесткие минераловатные

плиты 0.190 0.041

Ж/плита 0.220 2.040

__________________________________________________

Вид замкнутых воздушных прослоек: Прослойка отсутствует

Схема конструкции: Без теплопроводного включения

Размер 'а' теплопроводных включений, м: 0

Коэффициент теплопроводности материала теплопроводных включений, Вт/мВ°С: 1

Глубина заделки края(конца) теплопроводные включения в смежный слой, м.: 0

Площадь участков без теплопроводных включений, м2: 1

Площадь участков с теплопроводными включениями, м2: 0

Конструктивный шаг изменения толщины расчетного слоя, м: 0.01

Значение относительной влажности воздуха в помещении, %: 55

РЕЗУЛЬТАТЫ ПРОМЕЖУТОЧНЫХ ВЫЧИСЛЕНИЙ:

Общая толщина конструкции, м.: 0.410

Действительная упругость водяного пара, Па: 1285.900

РЕЗУЛЬТАТЫ ОСНОВНОГО РАiЕТА:

Величина ГСОП: 6199.70 сут.

Требуемое сопротивление теплопередаче назначалось по СНиП и равно: 4.690 м2В·В°С / Вт

Толщина расчетного слоя, м: 0.19

Расчетное сопротивление теплопередаче, м2В·В°С / Вт: 4.900

и превышает требуемое на 4.49%

Величина Ra превышает Rб на 0.00%

Температура внутренней поверхности: 0.0 В°С

Температура точки росы: 10.7 В°С

Выпадения конденсата не произойдет.

2.2 Решение по применению строительных конструкций и материалов

Наружные стены предусматриваются из силикатного кирпича маки 100 на растворе марки 50.

Цоколь выполняется из глиняного обыкновенного кирпича марки 100 с облицовкой керамическими плитками типа ВлкабанчикВ».

Внутренние стены запроектированы из силикатного кирпича марки 75

Междуэтажные перекрытия запроектированы над всеми помещениями из железобетонных пустотных панелей толщиной 22 см.

Покрытие из ребристых железобетонных плит покрытий промышленных зданий.

В качестве утеплителя приняты полужесткие минераловатные плиты.

Кровля тАУ рулонная с внутренним водостоком.

Лестницы тАУ из крупноразмерных железобетонных маршей и железобетонных площадок с укладкой накладных проступей на марши и мозаичного отделочного слоя по верху площадок на заводе.

Перегородки тАУ из гипсоцементных перегородочых плит размером 4080 см; двойные толщиной 20 см с воздушным зазором 4 см и одинарные тАУ толщиной 8 см.

Отмостка вокруг здания асфальтобетонная шириной 75 см, толщиной 3 см по щебеночному основанию толщиной 7 см. Минимальный уклон отмостки от здания 4%.

Табл. 3.1 Указания по производству полов и отделке помещений

Наименование помещенийПолыОтделка
ПанельСтеныПотолок
Жилые комнатыЛинолеум-Клеевая покраскаКлеевая покраска
ВестибюльМозаичный-Масляная покраска
КухниПлитка ПВХМасляная покраскаКлеевая покраскаКлеевая покраска
Лестничные клеткиМозаичный
Постирочные, санитарные узлыКерамическая плиткаГлазурованные плиткиПокраска краской ПВАПокраска краской ПВА
Сушильные-Масляная покраскаМасляная покраска
Душевые-Глазурованные плитки
Комнаты персоналаЛинолеум-Клеевая покраскаКлеевая покраска
ЭлектрощитоваяБетонный-
Кладовые, коридорыЛинолеум-Покраска краской ПВАПокраска краской ПВА
Комната для занятий-Клеевая покраскаКлеевая покраска
Комната для чистки и глажения одеждыМасляная покраскаПокраска краской ПВАПокраска краской ПВА
ТамбурыКерамическая плиткаМасляная покраскаКлеевая покраскаКлеевая покраска
Тепловой узелБетонный-Известковая побелкаИзвестковая побелка
Насосная

2.3 Указания по производству работ

Производство работ по возведению здания должно выполнятся в полном соответствии с действующими Строительными Нормами и Правилами.

Фасады решаются с облицовкой стен силикатным кирпичом. Вертикальные четверти для оконных и дверных проемов принять 6,5 см. Горизонтальные четверти тАУ 7,5 см.

При производстве отделочных работ руководствоваться следующими указаниями:

Кладка наружных стен ведется с расшивкой швов фасадной стороны, внутренние поверхности стен штукатурятся. Перегородки затираются. Фасадный экран козырька выполняется из профилированного алюминия.

Нижняя поверхность козырька подшивается вагонкой, которая покрывается бесцветным масляным лаком за 2 раза. В нижней обшивке предусматриваются отверстия для установки светильников.

Оконные переплеты с наружной стороны и наружные двери окрашиваются масляной краской светло-бежевого цвета. Нижние обвязки входных и тамбурных дверей с двух сторон обшиваются алюминиевыми листами. Потолки в местах сколов затираются. Швы на потолках расшиваются.

Ограждения внутренних лестниц, трубопроводы и отопительные приборы, внутренние двери окрашиваются масляной или эмалевой краской светлого тона в цвет стен.

Оконные переплеты с внутренней стороны и подоконные доски окрашиваются масляной краской белого цвета.

При производстве работ в зимних условиях кирпичную кладку вести способом замораживания. Для обеспечения прочности кирпичной кладки на период оттаивания и первоначального твердения раствора кладки необходимо разгрузить простенки 1го, 2го и 3го этажей постановкой под концы железобетонных перемычек деревянных стоек диаметром не менее 16 см на клиньях и распределительных подкладках.

Стойки устанавливаются точно одна над другой. Разгрузочные стойки и временные крепления должны сохраняться после оттаивания.


3. Расчетно-конструктивная часть

3.1 Расчет фундаментов мелкого заложения

Фундаменты мелкого заложения возводятся в открытых котлованах. Их отличительными особенностями являются передача нагрузки на основание преимущественно через подошву и отношение высоты фундамента к ширине менее четырех. Применение таких фундаментов обычно считается рациональным при глубине заложения до 2тАж4 м.

Рельеф исследуемой территории относительно ровный с общим пологим (i=0,003) уклоном на север, осложненный иногда овальными карстовыми воронками глубиной 0,5тАУ2,0 м (закрытый карст). Современный рельеф в общих чертах повторяет морфологию кровли верхнекаменноугольных известняков покрытых маломощным слоем верхнечетвертичных отложений. Абсолютные отметки рельефа колеблются от 110 м (в северной части) до 119 м (в южной части). Относительный перепад высот составляет в пределах всей площадки 0,5тАУ2,5 м.

Верхнечетвертичные отложения (gQIII) представлены мореными суглинками и в верхней части разреза маломощным (до 0,5 м) слоем супесей, по которым развит почвенно-растительный слой (лесные почвы) мощностью 0,2 м (pdQIV). Мощность мореных образований колеблется от 0,4 до 1,5 м. Основными условиями благоприятными для развития карста на данной территории является близкое к поверхности залегание каменноугольных пород и маломощный покров четвертичных отложений, залегающих на карбонатных породах, легко проницаемых для обильных атмосферных осадок и поверхностных вод. Породы, слагающие район неоднократно подвергались процессам карстообразования в прошлые геологические эпохи.

По степени растворимости карбонатные породы относятся к труднорастворимым.

В практике освоения закарстованных территорий наибольшее распространение получили монолитные железобетонные фундаменты в виде лент, перекрестных лент и плит, которые должны обеспечить необходимую прочность и жесткость конструкции и несущую способность основания при образовании под ними провала. Для уменьшения силового воздействия на краях сооружений рекомендуется устройство консольных выпусков за пределы контура сооружения.

Так как на нашей строительной площадке процессы карстообразования не обнаружены, то целесообразней использовать сборный вариант фундаментов. В связи с этим нужно предусмотреть ряд мероприятий, которые помогут избежать возникновени

Вместе с этим смотрят:


30-ти квартирный жилой дом


9-ти этажная жилая блок-секция


Авангардизм як явище архiтектури ХХ столiття


Автоматическая автозаправочная станция на 250 заправок в сутки


Автотранспортное предприятие по ремонту грузовых автомобилей
