Холодильники - это сооружения, предназначенные для охлаждения, замораживания и хранения скоропортящихся продуктов. В помещениях (камерах) холодильника поддерживаются постоянные довольно низкие температуры (+12-40В° С) при большой относительной влажности (85-95%). К помещениям холодильника предъявляются повышенные санитарные требования.
Обязательным условием сохранения пищевых продуктов высокого качества является создание непрерывной холодильной цепи, которая обеспечивает воздействие на пищевые продукты низких температур на протяжении всего времени с момента производства или заготовки продукта до момента его потребления.
Холодильники, расположенные в различных районах страны, являются звеньями непрерывной холодильной цепи, а связь между ними осуществляется холодильным транспортом.
Искусственный холод применяют во многих отраслях народного хозяйства для получения температур ниже температуры окружающей среды.
В химической промышленности его используют при производстве аммиака, удобрений и ряда синтетических материалов, в машиностроении - для низкотемпературной закалки металлов, в строительстве - для замораживания грунта и охлаждения бетона. С помощью холода создаются искусственный климат в закрытых помещениях (кондиционирование воздуха) и искусственные ледяные катки. Его используют в фармацевтической промышленности и медицине, а также при испытании многих материалов и изделий. Но особенно велико значение искусственного холода для сохранения скоропортящихся продуктов.
Применение холода для сохранения пищевых продуктов известно давно. Для этого использовали сначала лед и снег, а затем смеси льда с солью, что позволило получить температуры ниже 0В° С.
В XIX в. появились промышленные холодильные машины. Первая холодильная машина была изобретена в 1834 г. англичанином Перкинсоном. В качестве холодильного агента был применен этиленовый эфир. Позднее в 1871 г. француз Тенье создал машину, работающую на метиловом эфире, а в 1872 г. англичанин Бойль изобрел холодильную машину, в которой использовался аммиак.
В нашей стране холодильные машины в промышленном масштабе впервые были применены в 1888 г. на рыбных промыслах в Астрахани. В 1889 г. были сооружены две холодильные установки на пивоваренных заво дах. Первый производственный холодильник емкостью 250 т был построен в 1895 г. в Белгороде. Перевозки продуктов в железнодорожных вагонах с ледяным охлаждением начались в 1860 г. Однако в дореволюционной России холодильная техника была развита слабо.
В 1917 г. в стране насчитывалось всего 58 холодильников общей емкостью 57 тыс. т и холодопроизводительностью около 24 тыс. кВт. Холодильный транспорт состоял из 6500 двухосных железнодорожных вагонов с ледяным охлаждением и одного рефрижераторного судна грузоподъемностью 185 т.
Применение искусственного холода в широких масштабах в нашей стране началось после Великой Октябрьской социалистической революции. За годы Советской власти построены крупные холодильники в мясной, рыбной, молочной и других отраслях пищевой промышленности, а также на транспорте. Уже в 1941 г. емкость холодильников в нашей стране составляла 370 000 т.
Наряду с ростом холодильной емкости постоянно развиваются холодильное машиностроение и приборостроение. Холодильные машины выпускают преимущественно в виде автоматизированных агрегатов. Большое внимание уделяют конструированию и изготовлению малых автоматизированных холодильных машин.
Малые холодильные машины получили широкое распространение в торговле и общественном питании (холодильные шкафы, камеры, прилавки, витрины, охлаждаемые торговые автоматы), в быту (холодильники, кондиционеры), на транспорте, в сельском хозяйстве, медицине и других отраслях народного хозяйства. В торговле и общественном питании страны общее количество малых холодильных установок превышает 2 млн. единиц. В быту используются десятки миллионов холодильников.
Широкое развитие получил холодильный транспорт. Железнодорожный холодильный транспорт заметно пополнился составами, секциями и отдельными автономными вагонами с машинным охлаждением. Увеличилось количество судов-холодильников, оснащенных современным холодильным оборудованием. Создан заново автомобильный холодильный транспорт.
Для сохранения и переработки всевозрастающего количества пищевых продуктов необходимо увеличивать объемы и повышать темпы строительства холодильников и холодильного оборудования, а также технически совершенствовать существующие холодильные предприятия. В ближайшие годы намечено значительно увеличить емкость холодильников в пищевой, мясной и молочной промышленности. Увеличатся холодильные емкости и в системе торговли, в сельском хозяйстве. Их предстоит оснастить новейшим холодильным оборудованием с большей степенью заводской готовности, автоматизации и механизации производственных процессов.
По назначению различают производственные, заготовительные, распределительные, базисные, перевалочные, торговые, а также транспортные холодильники.
Производственные холодильники. Их обычно строят при пищевых предприятиях (мясокомбинатах, рыбоперерабатывающих заводах, молочных заводах и т.п.). Производственные холодильники предназначены для первичной холодильной обработки (охлаждения, замораживания), а также для кратковременного (10 - 20 дней) хранения сырья и готовой продукции.
Особенность этих холодильников - большая производительность устройств для охлаждения и замораживания готовой продукции и сравнительно небольшая емкость для хранения продуктов. Наиболее распространены производственные холодильники емкостью 500 - 5000 т с производительностью морозильных камер 20 - 100 т в сутки.
Заготовительные холодильники. В холодильниках, сооружаемых в районах заготовки пищевых продуктов (яиц, фруктов), осуществляют сортировку, первичную холодильную обработку (охлаждение и замораживание), а также непродолжительное (10-20 дней) хранение продуктов до отправки в районы потребления.
Заготовительные холодильники так же, как и производственные, оснащены мощными холодильными установками. Они являются первым звеном непрерывной холодильной цепи.
Распределительные холодильники. Холодильники предназначены для равномерного снабжения населения продуктами питания в течение всего года. Их размещают в городах и промышленных центрах. В сезон заготовок на распределительном холодильнике создают резервные запасы продуктов. На распределительные холодильники продукты поступают с производственных и заготовительных холодильников в охлажденном и замороженном видах. Поэтому на распределительных холодильниках в основном только хранят охлажденные и замороженные грузы. Продукты хранятся в течение длительного времени (до 3-6 мес. и более). Для грузов, отеплившихся в пути, предусматривают небольшие камеры для доохлаждения и домораживания. Емкость распределительных холодильников 500-15 000 т, а в отдельных случаях - 30 000-35 000 т.
Распределительные холодильники бывают универсальные и специализированные (для мяса, рыбы, фруктов и т.п.). В состав распределительных холодильников часто входят цехи по производству мороженого, водного и сухого льда, цехи для фасовки и замораживания фруктов и овощей, а также для фасовки масла, мяса и других продуктов. Такие предприятия называют хладокомбинатами.
Кроме распределительных холодильников существуют так называемые базисные холодильники емкостью 2000-15000 т, предназначенные для длительного
хранения охлажденных и замороженных продовольственных грузов.
Перевалочные холодильники. Они предназначены для кратковременного хранения продуктов в местах их перегрузки (перевалки) с транспорта одного вида на другой. Их строят в морских и речных портах, в узлах шоссейных и железных дорог. Характерным примером перевалочных холодильников являются портовые холодильники. Часто портовые холодильники выполняют функции распределительных холодильников для того района (города), в котором они расположены.
Торговые холодильники. Для кратковременного хранения продуктов, поступающих в торговую сеть, предназначены торговые холодильники. Продукты на такие холодильники поступают с распределительных холодильников. Различают холодильники продовольственных баз емкостью 10-500 т и предприятий торговли и общественного питания (магазинов, столовых, ресторанов, кафе) емкостью до 10 т.
Продолжительность хранения продуктов на холодильниках продовольственных баз до 10-20 дней. В холодильниках предприятий торговли и общественного питания создают запасы продуктов на 1-5 дней. В них хранят продукты в широком ассортименте, но сравнительно в небольшом количестве.
Транспортные холодильники. Они предназначены для перевозок охлажденных и замороженных пищевых продуктов железнодорожным, автомобильным и водным холодильным транспортом. К нему относят вагоны, секции и поезда-холодильники (рефрижераторные вагоны, секции и поезда), автомобили-холодильники (авторефрижераторы) и суда-холодильники (суда-рефрижераторы). В отдельных случаях транспортные холодильники используют как заготовительные и производственные.
Основным показателем, характеризующим холодильник, является его емкость.
Емкость холодильника характеризуется массой груза в тоннах, которую одновременно можно хранить в камерах холодильника.
В зависимости от объемной массы груза, его упаковки и способа укладки разные продукты занимают разный объем и площадь. Так, в 1 м3 грузового объема холодильной камеры мороженого мяса, уложенного в штабель, размещается 0,3-0,45 т, а масла, упакованного в ящики или бочки, - 0,54-0,65 т. Для размещения одного и того же количества требуются размеры камер для мороженого мяса в 1,5-1,8 раза больше, чем размеры камер для масла.
Поэтому, чтобы по емкости можно было судить о размерах холодильника, емкость принято выражать условной емкостью.
Условной емкостью называют массу груза, которую можно одновременно поместить в камерах холодильника, если бы они были загружены одним мороженым мясом I категории стандартной разделки в четвертинах (норма загрузки 1 м3 0,35 т).
По емкости в условных тоннах различают следующие группы холодильников: мелкие (до 10 т), малые (до 500 т), средние (до 5000 т), крупные (свыше 5000 т).
Размеры домашних холодильников характеризуются внутренним объемом шкафа в литрах. Емкость выпускаемых домашних холодильников 80-240 л.
В камерах средних и крупных холодильников рекомендуется поддерживать следующие температуры: - 30-35В° С в морозильных камерах, - 20В° С в камерах хранения мороженых грузов и около 0В° С в камерах охлаждения и хранения охлажденных грузов. В небольших холодильниках, где продолжительность хранения грузов, как правило, меньше, температура хранения мороженых грузов может быть несколько выше (-12-^--15В°С). В холодильниках торговых предприятий, предназначенных для краткосрочного хранения продуктов перед реализацией, температуры в камерах поддерживаются около 0В° С.
Ограждения холодильников имеют такую конструкцию, которая препятствует проникновению тепла и влаги в помещения, где температура ниже температуры окружающей среды. В состав всех внешних ограждений (стен, полов, потолков) введены слои эффективных тепло - и влагоизоляционных материалов. Все охлаждаемые помещения устраивают без окон.
По объемно-планировочным решениям холодильники разделяют на одно- и многоэтажные.

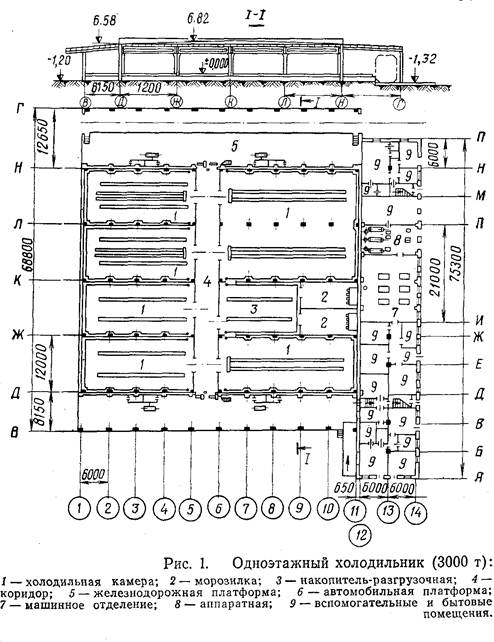

Одноэтажные холодильники. Эти холодильники (рис.1) имеют сравнительно простую строительную конструкцию, так как основная нагрузка (от продуктов) передается непосредственно на грунт, колонны же воспринимают сравнительно небольшую нагрузку, создаваемую верхним покрытием и продуктами, расположенными на подвесных путях. Это позволяет увеличить норму нагрузки на 1 м2 площади пола до 5000 кг, а следовательно, и высоту камер.
В настоящее время в России строят одноэтажные холодильники высотой 4,8-6 м до низа балки покрытия. Применяя более совершенные механизмы по укладке грузов, высоту камер одноэтажных холодильников можно увеличить до 7-9 м. За рубежом имеются одноэтажные холодильники высотой 8-10 м.
В мелких холодильниках, где осуществляются небольшие грузовые операции, высота камер 3-4 м.
Стены холодильника самонесущие или подвесные. Они, кроме собственной массы, дополнительной нагрузки не воспринимают. Стены выполняются из сборных железобетонных плит, кирпича или из профилированных металлических листов с тепловой изоляцией и опираются на самостоятельный фундамент или на фундаментную балку, уложенную на выступы фундаментов колонн. Используя профилированные металлические листы, стены и перегородки выполняют подвесными (они навешиваются на колонны).
Пол холодильника поднят над уровнем головки железнодорожного рельса на высоту 1,4 м. Под низкотемпературными камерами одноэтажных холодильников - грунт искусственно подогревают, чтобы исключить его промерзание и вспучивание. В отдельных случаях одноэтажные холодильники строят с подвалами, где поддерживают температуру не ниже 0В° С. Покрытия холодильников плоские с тепловой изоляцией. Наружные ограждения (стены, пол, потолок) холодильников имеют непрерывный слой тепловой изоляции.
Преимущества одноэтажных холодильников - большой фронт грузовых работ и возможность рационального использования комплексной механизации погрузочно-разгрузочных работ. Наиболее целесообразно применять одноэтажные холодильники для хранения затаренных и пакетированных продуктов. Недостатки одноэтажных холодильников - большая занимаемая площадь земельного участка и большая поверхность наружных ограждений (особенно покрытия), увеличивающих теплопритоки. Применяя совершенные средства механизации по укладке грузов, можно увеличить высоту здания и уменьшить занимаемую площадь, а также поверхность ограждений. Многоэтажные холодильники. Такие холодильники (рис.2) строят 5-6-этажными с подвалами и без них.
Здание многоэтажного холодильника представляет собой железобетонный каркас, состоящий из колонн, междуэтажных перекрытий и покрытия. Снаружи каркас закрывается самонесущими стенами и непрерывным слоем тепловой изоляции по всему наружному контуру. Нагрузка, создаваемая продуктами и железобетонными перекрытиями, воспринимается только колоннами и через фундаменты передается грунту. Высота этажей (от пола нижнего этажа до пола следующего этажа) 4,8-5,4-6,0 м и подвального этажа не менее 3,6 м. Расчетная полезная нагрузка на многоэтажные перекрытия 2000-3000 кгс/м2.
От уровня головки рельса пол первого этажа поднят на 1,4 м. В многоэтажных холодильниках на устройство междуэтажных перекрытий дополнительно расходуется бетон, и продолжительность строительства их увеличивается.
Стоимость общестроительных работ многоэтажного холодильника больше, чем одноэтажного. Поэтому в большинстве случаев предпочтение отдается одноэтажным холодильникам, которые проектируются емкостью до 10 000 условных тонн.
Свыше 10 000 условных тонн холодильники проектируются многоэтажными.
Бытовые холодильники компрессионного и абсорбционного типа выпускаются в соответствии с требованиями ГОСТ 16317-87 "Приборы холодильные электрические бытовые".
Стандарт распространяется на бытовые электрические компрессионные и абсорбционные холодильники и бытовые электрические компрессионные холодильники-морозильники, предназначенные для хранения и (или) замораживания пищевых продуктов в бытовых условиях.
Холодильные приборы подразделяют по назначению на:
тАв холодильники;
тАв морозильники (М);
тАв холодильники-морозильники (MX).
По способу получения холода на:
тАв компрессионные (К);
тАв абсорбционные (А).
По способу установки на:
тАв напольные типа шкаф (Ш);
тАв напольные типа стол (С).
По числу камер на:
тАв однокамерные;
тАв двухкамерные (Д);
тАв трехкамерные (Т).
По способности работать при максимальных температурах окружающей среды подразделяют на исполнения:
тАв холодильники:
SN, N - не выше 32 В°С;
ST - не выше 38 В°С;
Т - не выше 43 В°С;
тАв морозильники и холодильники-морозильники:
N - не выше 32 В°С;
Т - не выше 43 В°С.
Однокамерные холодильники подразделяют:
тАв по наличию низкотемпературного отделения (НТО) на:
однокамерные с НТО;
однокамерные без НТО;
тАв по температуре в НТО на:
с температурой не выше минус 6 В°С (маркируется одной звездочкой);
с температурой не выше минус 12 В°С (маркируется двумя звездочками);
с температурой не выше минус 18 В°С (маркируется тремя звездочками).
Обозначение на двери морозильной камеры (МК) маркируется одной большой и тремя малыми звездочками.
В зависимости от выполняемых функций холодильные приборы подразделяют на группы сложности:
| Выполняемая функция | Группа сложности и наличие выполняемой функции |
| 0 | 1 | 2 | 3 | 4 | 5 |
| Хранение охлажденных продуктов | + | + | + | + | + | + |
Хранение замороженных продуктов при температуре: минус 6 В°С минус 12 В°С минус 18 В°С | + | - + | - + | - + | + + | - |
| Замораживание продуктов | - | - | - | - | - | |
| Размораживание продуктов специальным устройством | + | - | - | - | - | - |
| Автоматическое оттаивание испарителя холодильной камеры (при его наличии) | + | + | + | - | - | + |
| Автоматическое или полуавтоматическое оттаивание испарителя НТО | - | - | - | + | - | - |
| Ручное оттаивание испарителя НТО | - | - | - | - | + | - |
| Световая сигнализация о режимах работы | + | + | - | - | - | - |
| Звуковая сигнализация о нарушении правил эксплуатации | + | - | - | - | - | - |
