Защита населения и территорий от чрезвычайных ситуаций

Министерство образования РФ

Филиал Сочинского государственного университета туризма и курортного дела в г. Омск

Кафедра менеджмента

КОНТРОЛЬНАЯ РАБОТА

Тема

ВлЗащита населения и территорий от чрезвычайных ситуацийВ»

ОМСК 2006г.

Общие сведения о чрезвычайных ситуациях

Чрезвычайная ситуация (ЧС) тАФ состояние, при котором в результате возникновения источника чрезвычайной ситуации на объекте, определенной территории или акватории нарушаются нормальные условия жизни и деятельности людей, возникает угроза их жизни и здоровью, наносится ущерб имуществу населения, народному хозяйству и окружающей природной среде.

Под источником чрезвычайной ситуации понимают опасное природное явление, аварию или опасное техногенное происшествие, широко распространенную инфекционную болезнь людей, сельскохозяйственных животных и растений, а также применение современных средств поражения, в результате чего произошла или может возникнуть чрезвычайная ситуация (ГОСТ Р 22.0.02тАФ94).

Чрезвычайные ситуации могут быть классифицированы по значительному числу признаков. Так, по происхождению ЧС можно подразделять на ситуации техногенного, антропогенного и природного характера. ЧС можно классифицировать по типам и видам событий, лежащих в основе этих ситуаций, по масштабу распространения, по сложности обстановки (например, пожары), тяжести последствий.

Первая в нашей стране классификация ЧС была разработана Научно-техническим комитетом ГО СССР и утверждена в инструкции ВлО порядке обмена в РФ информацией о ЧСВ» приказом ГКЧС РФ от 13.04.1992 г. №49.

Во исполнение Федерального закона ВлО защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера (Собрание законодательства Российской Федерации, 1994, № 35, ст. 3648) правительство Российской Федерации своим постановлением № 1094 от 13 сентября 1996 г. утвердило положение о классификации чрезвычайных ситуаций природного и техногенного характера.

В этом постановлении ЧС классифицируются в зависимости от количества людей, пострадавших в этих ситуациях, или людей, у которых оказались нарушены условия жизнедеятельности, размера материального ущерба, а также границы зон распространения поражающих факторов чрезвычайных ситуаций.

Чрезвычайные ситуации подразделяются на локальные, местные, территориальные, региональные, федеральные и трансграничные.

К локальной относится чрезвычайная ситуация, в результате которой пострадало не более 10 человек, либо нарушены условия жизнедеятельности не более 100 человек, либо материальный ущерб составляет не более 1 тыс. минимальных размеров оплаты труда на день возникновения чрезвычайной ситуации и зона чрезвычайной ситуации не выходит за пределы территории объекта производственного или социального назначения.

К местной относится чрезвычайная ситуация, в результате которой пострадало свыше 10, но не более 50 человек, либо нарушены условия жизнедеятельности свыше 100, но не более 300 человек, либо материальный ущерб составляет свыше 1 тыс., но не более 5 тыс. минимальных размеров оплаты труда на день возникновения чрезвычайной ситуации и зона чрезвычайной ситуации не выходит за пределы населенного пункта, города, района.

К территориальной относится ЧС, в результате которой пострадало от 50 до 500 человек, либо нарушены условия жизнедеятельности от 300 до 500 человек, либо материальный ущерб составил от 5 тыс. до 0,5 млн. минимальных размеров оплаты труда и зона чрезвычайной ситуации не выходит за пределы субъекта Российской Федерации.

К региональной и федеральной соответственно относятся ЧС, в результате которой пострадало от 50 до 500 и свыше 500 человек, либо нарушены условия жизнедеятельности от 500 до 1000 и свыше 1000 человек, либо материальный ущерб составляет от 0,5 до 5 млн. и свыше 5 млн. минимальных размеров оплаты труда и зона чрезвычайной ситуации охватывает территорию двух субъектов РФ или выходит за их пределы.

К трансграничной относится чрезвычайная ситуация, поражающие факторы которой выходят за пределы РФ или ЧС, которая произошла за рубежом и затрагивает территорию РФ.

Чрезвычайные ситуации, в том числе аварии на промышленных объектах, в своем развитии проходят пять условных типовых фаз:

тАФ первая тАФ накопление отклонений от нормального состояния или процесса;

тАФ вторая тАФ инициирование чрезвычайного события (аварии, катастрофы или стихийного бедствия), причем под чрезвычайным событием можно понимать событие техногенного, антропогенного или природного происхождения. Для случая аварии на производстве в этот период предприятие или его часть переходят в нестабильное состояние, когда появляется фактор неустойчивости: этот период можно назвать Влаварийной ситуациейВ» тАФ авария еще не произошла, но ее предпосылки налицо. В этот период, в ряде случаев еще может существовать реальная возможность либо ее предотвратить, либо существенно уменьшить ее масштабы;

тАФ третья тАФ процесс чрезвычайного события, во время которого происходит непосредственное воздействие на людей, объекты и природную среду первичных поражающих факторов; при аварии на производстве в этот период происходит высвобождение энергии, вещества, которое может носить разрушительный характер; при этом масштаб последствий и характер протекания аварии в значительной степени определяются не начальным событием, а структурой предприятия и используемой на нем технологией; эта особенность затрудняет прогнозирование развития наступившего бедствия;

тАФ четвертая тАФ выход аварии за пределы территории предприятия и действие остаточных факторов поражения;

тАФ пятая тАФ ликвидация последствий аварии и природных катастроф; устранение результатов действия опасных факторов, порожденных аварией или стихийным бедствием; проведение спасательных работ в очаге аварии или в районе стихийного бедствия и в примыкающих к объекту пострадавших зонах.

В настоящее время существуют два основных направления минимизации вероятности возникновения и последствий ЧС на промышленных объектах. Первое направление заключается в разработке технических и организационных мероприятий, уменьшающих вероятность реализации опасного поражающего потенциала современных технических систем. В рамках этого направления технические системы снабжают защитными устройствами тАФ средствами взрыво- и пожарозащиты технологического оборудования, электро- и молниезащиты, локализации и тушения пожаров и т. д.

Второе направление заключается в подготовке объекта, обслуживающего персонала, служб гражданской обороны и населения к действиям в условиях ЧС. Основой второго направления является формирование планов действий в ЧС, для создания которых нужны детальные разработки сценариев возможных аварий и катастроф на конкретных объектах. Для этого необходимо располагать экспериментальными и статистическими данными о физических и химических явлениях, составляющих возможную аварию; прогнозировать размеры и степень поражения объекта при воздействии на него поражающих факторов различных видов.

С целью осуществления контроля за соблюдением мер безопасности, оценки достаточности и эффективности мероприятий по предупреждению и ликвидации чрезвычайных ситуаций на промышленных объектах Правительство Российской Федерации постановлением от 1 июля 1995 г. № 675 ВлО декларации безопасности промышленного объекта Российской ФедерацииВ» ввело для предприятий, учреждений, организаций и других юридических лиц всех форм собственности, имеющих в своем составе производства повышенной опасности обязательную разработку декларации промышленной безопасности.

Приказом МЧС России и Госгортехнадзора России от 4 апреля 1996 г. № 222/59 введен в действие ВлПорядок разработки декларации безопасности промышленного объекта Российской ФедерацииВ».

Согласно этого постановления декларация безопасности промышленного объекта является документом, в котором отражены характер и масштабы опасностей на промышленном объекте, и выработанные мероприятия по обеспечению промышленной безопасности и готовности к действиям в техногенных чрезвычайных ситуациях. Декларация разрабатывается как для действующих, так и для проектируемых предприятий.

Как итоговый документ декларация безопасности включает следующие разделы: общая информация об объекте; анализ опасности промышленного объекта; обеспечение готовности промышленного объекта к локализации и ликвидации чрезвычайных ситуаций; информирование общественности; и приложения, включающие ситуационный план объекта и информационный лист.

Декларация безопасности действующего промышленного объекта с особо опасными производствами является обязательным документом, который разрабатывается организацией собственными силами (или организацией, имеющей лицензию на такой вид работ) и представляется в органы Госгортехнадзора России при получении лицензии на осуществление промышленной деятельности, связанной с повышенной опасностью производств.

Устойчивость промышленных объектов

Под устойчивостью работы промышленного объекта понимают способность объекта выпускать установленные виды продукции в объемах и номенклатуре, предусмотренных соответствующими планами в условиях ЧС, а также приспособленность этого объекта к восстановлению в случае повреждения. Для объектов, не связанных с производством материальных ценностей (транспорта, связи, линий электропередач и т. п.) устойчивость определяется его способностью выполнять свои функции. Под устойчивостью технической системы понимается возможность сохранения ею работоспособности при ЧС.

Повышение устойчивости технических систем и объектов достигается главным образом организационно-техническими мероприятиями, которым всегда предшествует исследование устойчивости конкретного объекта.

На первом этапе исследования анализируют устойчивость и уязвимость его элементов в условиях ЧС, а также оценивают опасность

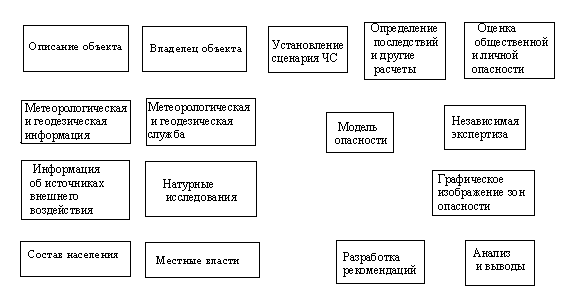

Рис. 8.1. Примерная схема оценки опасности промышленного объекта выхода из строя или разрушения элементов или всего объекта в целом.

На этом этапе анализируют:

тАФ надежность установок и технологических комплексов;

тАФ последствия аварий отдельных систем производства;

тАФ распространение ударной волны по территории предприятия при взрывах сосудов, коммуникаций, ядерных зарядов и т. п.;

тАФ распространение огня при пожарах различных видов;

тАФ рассеивание веществ, высвобождающихся при ЧС;

тАФ возможность вторичного образования токсичных, пожаро- и взрывоопасных смесей и т. п.

Примерная схема оценки опасности промышленного объекта представлена на рис. 8.1. Оценка может проводиться с применением различных методов анализа повреждений и дефектов, в том числе и с построением дерева отказов и дерева событий.

На втором этапе исследования разрабатывают мероприятия по повышению устойчивости и подготовке объекта к восстановлению после ЧС. Эти мероприятия составляют основу плана-графика повышения устойчивости объекта. В плане указывают объем и стоимость планируемых работ, источники финансирования, основные материалы и их количество, машины и механизмы, рабочую силу, ответственных исполнителей, сроки выполнения и т. д.

Исследование устойчивости функционирования объекта начинается задолго до ввода его в эксплуатацию. На стадии проектирования это в той или иной степени делает проектант. Такое же исследование объекта проводится соответствующими службами на стадии технических, экономических, экологических и иных видов экспертиз. Каждая реконструкция или расширение объекта также требует нового исследования устойчивости. Таким образом, исследование устойчивости тАФ это не одноразовое действие, а длительный, динамичный процесс, требующий постоянного внимания со стороны руководства, технического персонала, служб гражданской обороны.

Любой промышленный объект включает наземные здания и сооружения основного и вспомогательного производства, складские помещения и здания административно-бытового назначения. В зданиях и сооружениях основного и вспомогательного производства размещается типовое технологическое оборудование, сети газо-, тепло-, электроснабжения. Между собой здания и сооружения соединены сетью внутреннего транспорта, сетью энергоносителей и системами связи и управления. На территории промышленного объекта могут быть расположены сооружения автономных систем электро- и водоснабжения, а также отдельно стоящие технологические установки и т. д. Здания и сооружения возводятся по типовым проектам, из унифицированных материалов. Проекты производств выполняются по единым нормам технологического проектирования, что приводит к среднему уровню плотности застройки (обычно 30тАФ60 %). Все это дает основание считать, что для всех промышленных объектов, независимо от профиля производства и назначения, характерны общие факторы, влияющие на устойчивость объекта и подготовку его к работе в условиях ЧС.

На работоспособность промышленного объекта оказывают негативное влияние специфические условия и прежде всего район его расположения. Он определяет уровень и вероятность воздействия опасных факторов природного происхождения (сейсмическое воздействие, сели, оползни, тайфуны, цунами, число гроз, ливневых дождей и т. д.). Поэтому большое внимание уделяется исследованию и анализу района расположения объекта. При этом выясняются метеорологические условия района (количество осадков, направление господствующих ветров, максимальная и минимальная температура самого жаркого и самого холодного месяца; изучается рельеф местности, характер грунта, глубина залегания подпочвенных вод, их химический состав. На устойчивость объекта влияют: характер застройки территории (структура, тип, плотность застройки), окружающие объект смежные производства, транспортные магистрали, естественные условия прилегающей местности (лесные массивы тАФ источники пожаров, водные объекты тАФ возможные транспортные коммуникации, огнепреградительные зоны и в то же время источники наводнений и т. п.).

Район расположения может оказаться решающим фактором в обеспечении защиты и работоспособности объекта в случае выхода из строя штатных путей подачи исходного сырья или энергоносителей. Например, наличие реки вблизи объекта позволит при разрушении железнодорожных или трубопроводных магистралей осуществить подачу материалов, сырья и комплектующих водным транспортом.

При изучении устойчивости объекта дают характеристику зданиям основного и вспомогательного производства, а также зданиям, которые не будут участвовать в производстве основной продукции в случае ЧС. Устанавливают основные особенности их конструкции, указывают технические данные, этажность, длину и высоту, вид каркаса, стеновые заполнения, световые проемы, кровлю, перекрытия, степень износа, огнестойкость здания, число рабочих и служащих, одновременно находящихся в здании (наибольшая рабочая смена), наличие встроенных в здание и вблизи расположенных убежищ, наличие в здании средств эвакуации и их пропускная способность.

При оценке внутренней планировки территории объекта определяется влияние плотности и типа застройки на возможность возникновения и распространения пожаров, образования завалов входов в убежища и проходов между зданиями. Особое внимание обращается на участки, где могут возникнуть вторичные факторы поражения. Такими источниками являются: емкости с ЛВЖ и СДЯВ, склады ВВ и взрывоопасные техно логические установки; технологические коммуникации, разрушение которых может вызвать пожары, взрывы и загазованность, склады легковоспламеняющихся материалов, аммиачные установки и др. При этом прогнозируются последствия следующих процессов:

тАФ утечки тяжелых и легких газов или токсичных дымов;

тАФ рассеивания продуктов сгорания во внутренних помещениях;

тАФ пожары цистерн, колодцев, фонтанов;

тАФ нагрева и испарения жидкостей в бассейнах и емкостях;

тАФ воздействие на человека продуктов горения и иных химических веществ;

тАФ радиационного теплообмена при пожарах;

тАФ взрывов паров ЛВЖ;

тАФ образования ударной волны в результате взрывов паров ЛВЖ, сосудов, находящихся под давлением, взрывов в закрытых и открытых помещениях;

тАФ распространение пламени в зданиях и сооружениях объекта и т. п.

Технологический процесс изучается с учетом специфики производства на время ЧС (изменение технологии, частичное прекращении производства, переключение на производство новой продукции и т. п.). Оценивается минимум и возможность замены энергоносителей возможность автономной работы отдельных станков, установок и цехов объекта; запасы и места расположения СДЯВ, ЛВЖ и горючих веществ; способы безаварийной остановки производства в условиях ЧС. Особое внимание уделяется изучению систем газоснабжения, поскольку разрушение этих систем может привести к появлению вторичных поражающих факторов.

При исследовании систем управления производством на объекте изучают расстановку сил и состояние пунктов управления и надежности узлов связи; определяют источники пополнения рабочей силы, анализируют возможности взаимозаменяемости руководящего состава объекта.

Прогнозирование параметров опасных зон

Оценка зон воздействия при разгерметизации емкостей и сосудов.

Аварийная разгерметизация оборудования для хранения, транспортирования и переработки веществ, находящихся в газообразном и жидком состоянии, приводит к выбросу содержимого аппаратов в окружающую среду. Размеры образующихся при этом опасных зон существенным образом зависят от физико-химических свойств поступающих в атмосферу веществ, условий их хранения в емкостях и т. д.

Рассмотрим способы хранения веществ в жидком состоянии.

Вещества, у которых критическая температура существенно ниже температуры окружающей среды, хранят в специальных теплоизолированных резервуарах (криогенных резервуарах с высокоэффективной вакуумно-порошковой теплоизоляцией) в сжиженном состоянии водород, кислород, азот и т. д. Пары этих веществ, неизбежно образующиеся при таком способе хранения, либо снова сжижаются, либо сбрасываются в атмосферу. При разгерметизации такого сосуда к жидкости из окружающей среды поступает тепловой поток, что приводит к немедленному вскипанию жидкости и переходу ее в газообразное состояние. Интенсивность процесса парообразования пропорциональна скорости подвода теплоты, которая, в свою очередь, зависит от условий теплообмена криогенной жидкости с атмосферой и подстилающей поверхностью, на которую произошел пролив.

Вещества, у которых критическая температура больше температуры окружающей среды, а температура кипения меньше, тоже хранятся в жидком состоянии, причем в отличие от веществ первой группы для ожижения их необходимо только сжать (СПГ, пропан, бутан, аммиак, хлор и т. д.). При разгерметизации емкости и потери давления в ней часть жидкости мгновенно испаряется, а оставшаяся охлаждается до температуры кипения при атмосферном давлении. Так, пропан может храниться при температуре 26,9 В°С и давлении 1 МПа. После разгерметизации резервуара и падении давления до атмосферного температура оставшейся (неиспарившейся) жидкости будет тАФ42,1В°С. Неиспарившаяся жидкость может разлиться по подстилающей поверхности, и дальнейший процесс испарения будет происходить за счет притока теплоты из окружающей среды.

Вещества, у которых критическая температура и температура кипения больше температуры окружающей среды, находятся при атмосферном давлении в жидком состоянии. При поступлении таких веществ и атмосферу интенсивность процесса испарения определяется разностью парциальных давлений пара над поверхностью жидкости и в окружающей среде. Так как температура окружающей среды может пожать в широком диапазоне тАФ40..+50 В°С (т. е. переменна для различных территорий и времен года), то одно и то же вещество можно отнести к этой или предыдущей группе. Так, температура кипения бутана при атмосферном давлении около 0В° С, поэтому при отрицательных температурах окружающей среды бутан находится в жидком состоянии, а при положительных тАФ в газообразном.

Таким образом, в зависимости от термодинамического состояния жидкости, находящейся в сосуде, возможны три пути протекания процесса при его разгерметизации:

тАФ при больших энергиях перегрева жидкости или сжатых газов (паров) жидкость может полностью переходить во взвешенное мелкодисперсное и парообразное состояние с образованием взрывоопасных смесей;

тАФ при низких энергетических параметрах жидкости происходит спокойный ее пролив на твердую поверхность, а испарение осуществляется путем теплоотдачи от твердой поверхности;

тАФ промежуточный режим, когда в начальный момент происходит резкое вскипание жидкости с образованием мелкодисперсной фракции, а затем наступает режим свободного испарения с относительно низкими скоростями.

Для определения размеров зон воздействия необходимо вначале спрогнозировать, какое количество жидкости или газа поступит в окружающую среду при том или ином виде аварии. Приближенно количество мгновенно испарившейся жидкости

m= (Н_Т-Н_Х) /r _X,

где m тАФдоля мгновенно испарившейся жидкости в адиабатическом приближении при температуре Т; Нт тАФ удельная энтальпия жидкости при температуре Т; Нх тАФ удельная энтальпия жидкости в точке кипения при атмосферном давлении; r_Х тАФ удельная скрытая теплота парообразования в точке кипения при атмосферном давлении.

На рис. 8.2 представлены данные о доле мгновенно испарившейся жидкости, полученные по приведенному соотношению.

На втором этапе расчета необходимо с учетом рельефа местности, климатических условий, планировки площадки рассчитать процессы растекания и испарения жидкости, а также рассеивание паров пролитой жидкости. Результатом такого расчета должны быть нанесенные на ситуационный план поля концентраций паров пролитой жидкости. На плане местности отмечают также динамику процесса рассеивания паров, прогнозируют изменение концентрации в различных точках местности по времени. Расчет рассеивания газообразных веществ в атмосфере см. ОНДтАФ86 и ОНД тАФ 90.

При проливах СДЯВ внешние границы заражения определяют по ингаляционной токсодозе. В качестве ее используют среднюю смертельную дозу L₅₀, среднюю поражающую, вызывающую поражения ниже легкой степени у 50 % пораженных Е₅₀, среднюю выводящую из строя I ₅₀; среднюю пороговую P₅₀.

Рис. 8.2. Доля мгновенно испарившейся жидкости в адиабатическом приближении:

1 тАФ этилен; 2 тАФ пропан; 3тАФхлор и аммиак; 4 тАФ бутан; t_хр тАФтемпература хранения

Для характеристики воздействия на людей принимают дозу D вычисляемую для определенной точки,

t

D=S C(t)dt,

0ВаВаВаВаВаВаВа

где C(t) тАФконцентрация СДЯВ в воздухе, соответствующая моменту времени (t); t тАФ время пребывания в данной точке.

В качестве критерия поражающего действия дозы, превышение которой определяет участки территории, соответствующие зоне заражения, используют токсодозу, характеризующую степень токсичности яда. Токсодоза различной степени тяжести поражения (L₅₀, I₅₀, E₅₀, P₅₀) при фиксированном времени экспозиции для каждого СДЯВ является постоянной величиной.

Решение задачи турбулентной диффузии СДЯВ для наземных источников может быть представлено в виде:

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ВаВаВаВаВаВаВаВа -1,8y^{2ВаВаВаВаВаВаВаВаВаВаВаВаВаВа}

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа D=0,94 k QВаВаВа eВаВаВа fx²Ва ВаВа ,

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ВаВаВаВаВа f^3/2ux²

где DтАФтоксодоза СДЯВ; х, утАФрасстояние по осям Х и Y; Q тАФ количество вещества, перешедшее в первичное или вторичное облако; u тАФ скорость ветра; f тАФ константа, зависящая от вертикальной устойчивости атмосферы; k тАФ параметр, определяемый соотношением u и х (пропорционален х^-1/2).

При заданном значении D это соотношение можно рассматривать как уравнение для определения совокупности точек (X, У), образующих изолинию равных значений токсодозы. При прогнозировании размеров зоны заражения СДЯВ по токсодозе можно использовать методику РД 52.04.253тАФ90, основанную на вышеприведенном уравнении. Порядок расчета приведен в приложении 2.2.

Оценка зон воздействия взрывных процессов. Под взрывом принято понимать широкий круг явлений, связанных с выделением за очень короткий промежуток времени большого количества энергии в ограниченном пространстве. Обычно взрывы связаны с превращениями вещества в результате химической реакции или в результате ядерных превращений. На практике чаще других встречаются следующие типы взрывов: свободный воздушный взрыв, наземный (приземный) взрыв, взрыв внутри помещения (внутренний взрыв), а также взрывы больших газообразных облаков в атмосфере.

К свободным воздушным взрывам относят взрывы, происходящие на значительной высоте от поверхности земли, при этом не происходит усиления ударной волны между центром взрыва и объектом за счет отражения. Избыточное давление на фронте и длительность фазы сжатия зависят от энергии взрыва (массы С заряда ВВ), высоты центра взрыва над поверхностью Земли, условий взрыва и расстояния R от эпицентра.

Для ядерных взрывов величина С представляет тротиловый эквивалент по ударной волне. Если обозначить Сп тАФ полный тротиловый эквивалент, то для свободно распространяющейся в атмосфере ударной волны воздушного взрыва С=0,5Сп, а для наземного и приземного ядерных взрывов С= 2 х 0,5Сп.

Наземные и приземные взрывы. Если взрыв происходит на поверхности Земли, то воздушная ударная волна от взрыва усиливается за счет отражения.

Рис. 8.3. Волнообразование при воздушном взрыве:

Э тАФ эпицентр взрыва; ПтАФфронт падающей волны; О тАФ фронт отраженной волны; ГтАФ фронт головной ударной волны; ТтАФтраектория тройной точки; А тАФ зона регулярного отражения; Б тАФ зона нерегулярного отражения

Параметры ударной волны рассчитывают по формулам воздушного взрыва, однако величину энергии взрыва удваивают; в случае конденсированных ВВ избыточное давление взрыва можно рассчитывать по соотношению:

где Ро тАФ атмосферное дашение, МПа; rтАФрасстояние от центра взрыва; С тАФ мощность заряд;, кг; n тАФ свойства поверхности, на которой происходит взрыв. Значения коэффициента n приведены ниже.

Грунт средней плотности.... 0,6..0,65

Плотные глины и суглинки... 0,8

Бетон......... 0,85..0,9

Стальные плита...... 0,95..1,0

Более сложные процессы происходят при взрывах в приземных слоях атмосферы. При этих взрывах образуются сферические воздушные ударные волны, распространяющиеся в пространстве в виде области сжатиятАФразряжения (рис. 8.3). Фронт воздушной ударной волны характеризуется скачком давления, температуры, плотности и скорости частиц воздуха. При достижении сферической ударной волны земной поверхности она отражается от нее, что приводит к формированию отраженной волны. На некотором расстоянии от эпицентра взрыва (проекции центр взрыва на земную поверхность) фронты прямой и отраженной ударных волн сливаются, образуя головную волну, имеющую фронт, нормальный к поверхности Земли и перемещающийся вдоль ее поверхности. Область пространства, где отсутствует наложение и слияние фронтов, называется зоной регулярного отражения, а область пространства, в которой распространяется головная волна,тАФзоной нерегулярного отражения.

С момента прихода фронта воздушной ударной волны в точку наземной поверхности давление резко повышается до максимального значения Рф, а затем убывает до атмосферного Ро и ниже его. Период повышенного избыточного давления называется фазой сжатия, а период пониженного давлением тАФфазой разрежения.

Действие воздушной ударной волны на здания и сооружения определяется не только избыточным давлением, но и действием скоростного напора воздушных масс, величину которого можно определить по следующему соотношению:

ВаPcкф=1 p_Ф н_Ф²= Рф ВаРфтАЩ/[(y-1) ВаРфтАЩ +2y],

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа 2

для воздуха у =C_P/C_V=l,4, тогда

Рскф= 5 Рф ВаРфтАЩ/ ( РфтАЩ +7),

ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа Ва2

где ВаРфтАЩ = Рф/P₀

Для случая нормального отражения от ограждающих и внутренних конструкций избыточное давление (МПа) на фронте отраженной ВУВ

Ротр = 2 Рф + 6 Рф^2.

Рф+0,72

Внутренний взрыв характеризуется тем, что нагрузка воздействует на объект изнутри. Возникающие нагрузки зависят от многих факторов: типа взрывчатого вещества, его массы, полноты заполнения внутреннего объема помещения взрывчатым веществом, его местоположения во внутреннем объеме и т. д. Полное решение задачи определения параметров взрыва является сложной задачей, с ним можно познакомиться в специальной литературе. Ориентировочно оценку возможных последствий взрывов внутри помещения можно производить по величине избыточного давления, возникающего в объеме производственного помещения по НПБ 105тАФ95.

Избыточное давление взрыва для горючих пылей определяют по формуле (8.1), где при отсутствии данных коэффициент Z принимается равным 0,5.

Расчет избыточного давления взрыва для веществ и материалов, способных взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом проводят по формуле (8.1), принимая Z= 1 и в качестве величины Нт энергию, выделяющуюся при взаимодействии 1 кг вещества (с учетом сгорания продуктов взаимодействия до конечных соединений), или экспериментально в натурных испытаниях.

Расчетное избыточное давление взрыва для гибридных взрывоопасных смесей, содержащих газы (пары) и пыли,

Р = Р1 +Р2

где Р1 тАФдавление взрыва, вычисленное для газа (пара); Р2 тАФдавление взрыва, вычисленное для пыли.

Массы m_r горючего газа (массу паров жидкости или массу взвешенной в объеме помещения пыли), поступившего в результате аварии в помещения, определяют согласно НПБ 105тАФ95 ВлОпределение категорий помещений и зданий по взрывопожарной и пожарной опасностиВ» или исходя из иных объективных экспертных оценок.

Взрыв (горение) газового облака. Причинами взрывов могут быть большие газовые облака, образующиеся при утечках или внезапном разрушении герметичных емкостей, трубопроводов и т. п. Процесс взрыва или горения таких газовых облаков имеет ряд специфических особенностей, что приводит к необходимости рассмотреть эти процессы отдельно. Образующиеся в атмосфере газовые облака чаще всего имеют сигарообразную форму, вытянутую по направлению ветра. Инициаторы горения или взрыва в этих случаях носят чаще всего случайный характер. Причем воспламенение не всегда сопровождается взрывом.

При плохом перемешивании газообразных веществ с атмосферным воздухом взрыва вообще не наблюдается. В этом случае при воспламенении газо- или паровоздушной смеси от места инициирования с дозвуковой скоростью будет распространяться Влволна горенияВ». Так как распространение пламени происходит со сравнительно низкой дозвуковой скоростью, в волне горения давление не повышается. В таком процессе имеет место только расширение продуктов горения за счет их нагрева в зоне пламени, и давление успевает выровняться по всему объему. Медленный режим горения облака с наружной поверхности с большим выделением лучистой энергии может привести к образованию множества очагов пожаров на промышленном объекте. При оценке разрушительного действия взрыва газового облака в открытом пространстве необходимо определить избыточное давление (скоростной напор) во фронте пламени. Если пламя распространяется от точечного источника зажигания в неограниченном пространстве, то оно имеет форму, близкую к сфере радиуса г, который непрерывно увеличивается по закону

r= ekut,

где u тАФнормальная скорость пламени; е тАФстепень расширения газов при сгорании; kтАФкоэффициент искривления фронта пламени; t тАФ текущее значение времени, отсчитываемое от момента зажигания.

В произвольной точке М на расстоянии х от точки воспламенения скорость газа

v_x = v₀ (r³/x³)=ku(e-1) (ekut/x)³,

где v₀ тАФ скорость движения фронта пламени при свободном сгорании; v₀ = (етАФ1)ku.

Если в точке М расположен какой-либо объект, то на него воздействует скоростной напор

Р=pv²_x/2=(p/2)[ku(e-1) (ekut/x)³]²,

где р тАФ плотность газов при нормальных условиях.

Скоростной напор достигает максимума, когда фронт пламени подходит непосредственно к данному объекту. Для пламени предельных углеводородов скоростной напор в открытом пространстве может достигать 26 кПа.

По избыточному давлению взрыва можно ориентировочно оценить степень разрушения различных видов объектов (см. приложение 3).

Оценка пожароопасных зон. Под пожаром обычно понимают неконтролируемый процесс горения, сопровождающийся уничтожением материальных ценностей и создающий опасность для жизни людей. Пожар может принимать различные формы, однако все они в конечном счете сводятся к химической реакции между горючими веществами и кислородом воздуха (или иным видом окислительных сред), возникающей при наличии инициатора горения или в условиях самовоспламенения.

Образование пламени связано с газообразным состоянием веществ, поэтому горение жидких и твердых веществ предполагает их переход в газообразную фазу. В случае горения жидкостей этот процесс обычно заключается в простом кипении с испарением у поверхности. При горении почти всех твердых материалов образование веществ, способных улетучиваться с поверхности материала, и попадание в область пламени происходит путем химического разложения (пиролиза). Большинство пожаров связано с горением твердых материалов, хотя начальная стадия пожара может быть связана с горением жидких и газообразных горючих веществ, широко используемых в современном промышленном производстве.

При горении принято подразделять два режима: режим, в котором горючее вещество образует однородную смесь с кислородом или воздухом до начала горения (кинетическое пламя), и режим, в котором горючее и окислитель первоначально разделены, а горение протекает в области их перемешивания (диффузионное горение). За редким исключением при обширных пожарах встречается диффузионный режим горения, при котором скорость горения во многом оп
