Триггеры вида [F] , как и триггеры вида [L], относятся к разряду устройств, у которых прием и фиксация информации совмещены во времени. Такие триггеры могут быть синхронными и асинхронными.

Наиболее широкое распространение в интегральной схемотехнике получили синхронные триггеры RS-, D- и JK-типов.

В триггерах вида [F] для записи информации используется не весь сигнал, а только его фронт. Такие триггеры имеют следующий алгоритм работы. В отсутствие переключающего фронта ТИ информация на логических входах может принимать любые комбинации. При этом состояние на выходах триггера не изменяется. При поступлении фронта ТИ осуществляется запоминание информации внутренней памятью схемы управления и ее фиксация на выходах триггера. Одновременно схема управления вырабатывает сигнал блокировки (его длительность равна длительности ТИ), который блокирует прием информации, и она не воспринимается входными цепями в течение всей последующей длительности ТИ.

Блокировка входов может быть полной или частичной (последняя только у тактируемых триггеров). Тактируемые триггеры с полной блокировкой входов характеризуются тем, что при поступлении фронта ТИ осуществляется запрет на прием информации для любых комбинаций входных сигналов, включая нейтральную т. е. ту, при которой осуществляется режим ее хранения (для RS-триггера это комбинация R=S=0). В триггерах с неполной блокировкой входов возможны комбинации входных сигналов, при которых сигнал блокировки не вырабатывается. В результате при таких комбинациях триггеры реагируют на смену информации не только во время действия фронта ТИ, но и во время действия его уровня.

Триггеры, срабатывающие по фронту 01 и 10, обозначают индексами и , если они обладают полной блокировкой входов, и индексами Ваи , если таковой не обладают. Примеры индексной записи триггеров: , , , Ваи т. д.

Триггеры с управлением записью вида [F] имеют более сложную схему по сравнению с триггерами вида [L], но обладают более высокой помехоустойчивостью, поскольку сигнал помехи в такие триггеры может записываться только в очень короткий интервал времени, практически совпадающий с длительностью фронта, тогда как в триггерах вида [L] помеха может приниматься триггером в течение всей длительности сигнала ТИ.

Триггер -типа

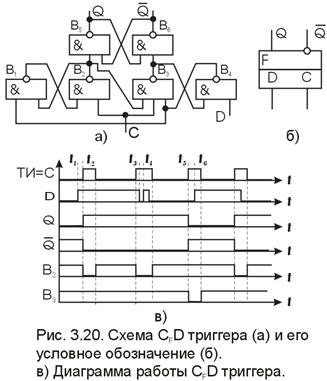

Триггер -типа получил широкое применение в интегральной схемотехнике. Схема триггера, ее обозначение и временная диаграмма работы представлены на рис. 1.

Предположим, что триггер находится в состоянии Q=0, а на входе D уровень логической 1 (D=1). В этом случае имеет место следующее распределение потенциалов на выходах вентилей схемы управления триггера: В₁=В₂=В₃=1, В₄=0. В результате только вентиль В₂ оказывается подготовленным к переключению, так как на одном из его входов присутствует уровень 1 с выхода вентиля В₁. При поступлении ТИ на вход С на выходе элемента В₂ сформируется сигнал с уровнем 0, под действием которого триггер установится в состояние Q=1. Одновременно сигнал с выхода вентиля В₂, поступая на входы вентилей В₁ и В₃, принудительно удерживает их в состоянии 1 в течение всей длительности ТИ, и тем самым смена информации на входе D не отразится на состоянии триггера. Это достаточно наглядно иллюстрируется временной диаграммой (рис. 1, в).
