Проектування i розрахунок керованих випрямлячiв електричного струму

Мiнiстерство освiти i науки Украiни

Полтавський нацiональний технiчний унiверситет
iменi Юрiя Кондратюка

КУРСОВА РОБОТА

тАЬПроектування i розрахунок керованих випрямлячiв

електричного струмутАЭ


Змiст

Завдання до курсовоi роботи

Вступ

1. Розрахункова частина

1.1 Розрахунок силовоi частини випрямляча

1.2 Розробка СРЖФК

1.2.1 Розрахунок вихiдного каскаду

1.2.2 Розрахунок фазозсувного ланцюга

1.2.2 Розробка нуль-органа

1.2.3 Розрахунок генератора лiнiйно змiнноi напруги

1.2.4 Розрахунок компаратора

1.2.5 Розрахунок диференцiюючоi ланки

1.2.6 Розрахунок одновiбратора

Лiтература


Вступ

Випрямлячем називаiться пристрiй призначений для перетворення енергii джерела змiнного струму в постiйний струм. Необхiднiсть в подiбному перетвореннi з'являiться, коли живлення користувача здiйснюiться постiйним струмом, а джерелом електричноi енергii i джерело змiнного струму, наприклад промислова мережа частотою 50 Гц.

Принцип випрямлення базуiться на отриманнi за допомогою тиристорноi схеми iз двополярних напруг однополярних напiвхвиль напруги, якi пiсля фiльтра стають згладженими. При великих потужностях навантаження задачу перетворення електричноi енергii змiнного струму в постiйний струм вирiшують за допомогою 3-фазних керованих випрямлячiв, виконаних за мостовою схемою (рис.1).

Схема iмпульсно-фазового керування забезпечуi, подачу вiдкриваючих iмпульсiв на тиристори перетворювача i разом з перетворювачем вирiшуi комплекс задач, пов'язаних з формуванням i регулюванням його вихiдноi напруги.

Загальними вимогами, що пред'являються до системи керування перетворювачем i:

1) надiйнiсть вiдкривання тиристорiв силовоi схеми в усiх режимах ii роботи;

2) плавне (в необхiдному дiапазонi) регулювання кута а подачi керуючих iмпульсiв на тиристори;

3) висока завадостiйкiсть i надiйнiсть.

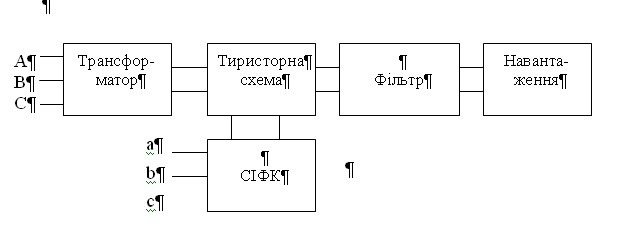

Рис. 1. Структурна схема керованого трифазного випрямляча


1. РОЗРАХУНКОВА ЧАСТИНА

1.1 Розрахунок силовоi частини випрямляча

Проведемо розрахунок потужностi на навантаженнi:

Pdn=UdnВ· Idn

Pdn=660В·800=528 кВА

Знайдемо повну потужнiсть трансформатора (без урахування процесу комутацii):

St=1,045В·Pdn

St=1,045В·528000=551,76кВА

З умови Stр/St вибираiмо трансформатор ТСЗП-630 потужнiстю 645 кВА з характеристиками:

S, кВА

Р0, кВА

Рк, кВА

Uk, %

Mаса,T
6452,16,06,22,45
