Разработка микропроцессорной системы
Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
ВлТульский государственный университетВ»
Кафедра ВлСистемы автоматического управленияВ»
Курсовая работа
по дисциплине
ЭВМ И ВЫЧИСЛИТЕЛЬНЫЕ СИСТЕМЫ
на тему
"РАЗРАБОТКА МПС"
Тула 2004 г.
ВведениеОдним из крупнейших достижений микроэлектроники и вычислительной техники является создание микропроцессоров (микропроцессорных наборов БИС). В решении актуальных задач ускорения научно-технического прогресса им принадлежит существенная роль.
Высокая производительность, малые габаритные размеры и энергопотребление, эргономичность, развитое, ориентированное на массового пользователя базовое и прикладное программное обеспечение микроЭВМ и ПЭВМ обеспечивают значительное повышение эффективности труда в различных отраслях народного хозяйства. Это особенно важно при автоматизации сложной управленческой, хозяйственной, инженерной детельности, научных исследований и экспериментов, учебного процесса.
Массовый выпуск микропроцессорных наборов БИС с широкими функциональными возможностями, их низкая стоимость, гибкость и точность цифровых методов обработки информации превратили МП в системные элементы, на основе которых создаются системы промышленной автоматики, связи, измерительной техники, управления транспортом и т.д.
Создание МПС на базе МП содержит два этапа: разработка аппаратной части и разработка программного обеспечения на языке низкого уровня (языка кодовых комбинаций, Ассемблера).
В данной работе рассматривается пример разработки микропроцессорной системы, которая является ПИД-регулятором.
Выбор микропроцессора
Исходя из данных задания (разрядность, тактовая частота, общий объём памяти) выбираем процессор Z80 фирмы Zilog.

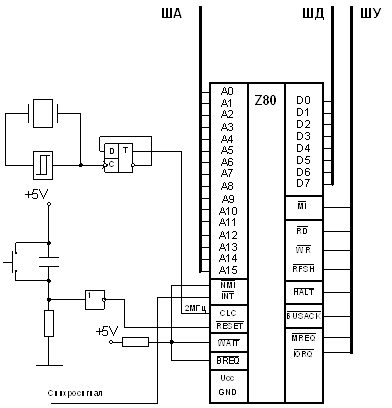

Схема подключения микропроцессора показана на рис. 1
Рисунок 1. Схема подключения микропроцессора
По заданию (вторая часть) на входе МПС тАУ 16‑ти битный сигнал ошибки САУ
, синхронный со срезами внешнего синхросигнала постоянной частоты со скважностью
Ва(меандр). Следовательно МПС должна начать обрабатывать новый сигнал, как только он поступил. Этот процесс организован с помощью подключения синхросигнала с выходу маскируемого прерывания
.
Организация памятиШестнадцатибитная линия адреса процессора Z80 при разрядности 8 бит позволяет адресовать 64 Кбайта памяти и 512 устройств ввода\вывода (256 ввода, 256 вывода).
По заданию требуется спроектировать блок памяти:
В· ПЗУ тАУ 32 Кслов (32Кбайт),
В· ОЗУ тАУ 8 Кслов (8Кбайт).
Для хранения 32 Кбайт ПЗУ используем четыре микросхемы 573РФ4 (объём 65536 бит, организация 8192×8)
Для хранения 8 Кбайт ОЗУ тАУ четыре микросхемы 537РУ10 (объём 16384 бит, организация 2048×8).
Составим карту памяти (табл. 1), исходя из того, что ПЗУ занимает нижние адреса памяти, адреса ОЗУ следуют за ПЗУ, остальные 24 Кбайта не используются.
Таблица 1. Карта памяти
| Номер бита | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| ПЗУ | Банк 1 (8 кб) | 0000 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1FFF | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Банк 2 (8 кб) | 2000 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 3FFF | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Банк 3 (8 кб) | 4000 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 5FFF | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Банк 4 (8 кб) | 6000 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 7FFF | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| ОЗУ | Банк 1 (2 кб) | 8000 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 87FF | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Банк 2 (2 кб) | 8800 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 8FFF | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Банк 3 (2 кб) | 9000 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 97FF | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Банк 4 (2 кб) | 9800 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 9FFF | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Из табл. 1 можно сделать следующие выводы по организации памяти:
В· Шина данных подключается сразу ко всем восьми микросхемам.
В· Для выбора той или иной микросхемы достаточно одного двойного демультиплексора 531ИД14, осуществляющего преобразование 1ð4. Одна его часть отвечает за выбор схемы ПЗУ, другая тАУ за выбор ОЗУ.
В· Бит А15 равен 0, если адресуется ПЗУ и равен 1, когда адресуется ОЗУ.
В· ПЗУ. По линии адреса на микросхему подаются биты А0‑А12, биты А13 и А14 определяют, в какой именно банк происходит адресация.
В· ОЗУ. По линии адреса на микросхему подаются биты А0‑А10, биты А11 и А12 определяют конкретный банк, биты А13 и А14 всегда равны 0.
Сигналы с выхода демультиплексора подаются непосредственно на входы
в ПЗУ и на входы
в ОЗУ.
Для активизации демультиплексора, отвечающего за ПЗУ, на вход
необходимо подавать активный уровень сигнала (логический 0), если происходит цикл обращения к памяти (
) и
. Необходимый управляющий сигнал достигается при использовании логического функции
и элемента дисъюнктора. Справедливы аналогичные рассуждения для демультиплексора, отвечающего за ОЗУ, за исключением того факта, что в дисъюнкцию должно войти отрицание элемента
ВатАУ
.
На вход
ОЗУ необходимо подать логическую функцию
(логическое
, элемент конъюнктор), а на вход
ВатАУ выход МП
.
Напряжения.
Т.к. ПЗУ не находится в режиме программирования, то на входы питания ПЗУ (
,
,
) требуется подать +5V, а входы
и
ВатАУ заземлить (на рис. не показано).
На вход ОЗУ
также подаётся +5V, а вход заземляется.
Схема подключения памяти к шинам представлена на рис. 2.
