За последние годы в микроэлектронике бурное развитие получило направление, связанное с выпуском микроконтроллеров, которые предназначены для автоматизации оборудования различного назначения. Микроконтроллеры представляют собой приборы, конструктивно выполненные в виде микросхемы и включающие в себя все составные части микро-ЭВМ: микропроцессор, память данных, а также программируемые интерфейсные схемы для связи с внешней средой. Использование микроконтроллеров в системах управления обеспечивает достижение исключительно высоких показателей эффективности при столь низкой стоимости (во многих случаях система может состоять только из одного микроконтроллера), что, микроконтроллерам, видимо, нет разумной альтернативной элементной базы для построения управляющей и/или регулирующих систем. Более двух третей мирового рынка микропроцессорных средств составляют именно микроконтроллеры.

Перед автоматизацией производства ставят следующие задачи:

- переход от автоматизации отдельных простейших производственных операций к комплексной автоматизации средств производства и производственных процессов;

- повысить точность автоматических систем (разработка самонастраивающихся и многомерных систем автоматического управления);

- переход к использованию цифровых средств автоматизации (использование ЭВМ).

Привод подач является одним из основных узлов, определяющих производительность и точность станков с ЧПУ. Система ЧПУ позволяет практически безинерционно сформировать сигналы управления приводом, обеспечивающие позиционирование в заданной координате. В этих условиях важное значение имеет совершенствование параметров исполнительного механизма, схемы его управления с учётом особенностей кинематической цепи привода.

В приводах подач станков с ЧПУ часто применяются двигатели постоянного тока с возбуждением от постоянных магнитов, преимуществом которых является высокая линейность механических характеристик. Это позволяет плавно регулировать частоту вращения вала в широких пределах (1000 и выше), а также способность длительной работы на малых оборотах с высоким крутящим моментом. При этом значительно упрощается кинематика станка, увеличивается надёжность и точность работы. Двигатели постоянного тока совершенствуются в направлении повышения быстродействия и увеличения перегрузочной способности, повышения КПД, равномерности вращения на низких скоростях и т. д. Для питания двигателей постоянного тока используют тиристорные и широтно-импульсные преобразователи, обладающие высокими технико-экономическими показателями.

Устройство ЧПУ, которое управляет приводом, реализуется на микропроцессорных комплектах или специализированном контроллере. Системы ЧПУ обеспечивают автоматическое программное управление скоростью и положением рабочих органов в режиме реального времени.

1. АНАЛИЗ ОСНОВНЫХ ТРЕБОВАНИЙ И ПОСТАНОВКА ЗАДАЧ ПРОЕКТИРОВАНИЯ

1.1 Расчеты основных параметров электромеханической системы привода

В данном курсовом проекте разрабатывается привод подач токарного станка. Для перемещения по координате предусмотрен свой привод. Поэтому разработку производим для одного контура управления. Применение ЦСУ позволяет значительно повысить точность и качество обработки, упростить кинематику привода подач, избежать применения многоступенчатого редуктора, повысить технологические возможности станка. Кинематическая схема привода подач изображена на рисунке 1.1. Вращательное движение от электродвигателя через одноступенчатый редуктор Р передается на ходовой винт. Через передачу винт-гайка вращательное движение преобразуется в поступательное движение суппорта С. На ходовом винте установлен кодовый датчик (КОД) положения, позволяющий контролировать также частоту вращения винта путем цифрового дифференцирования.

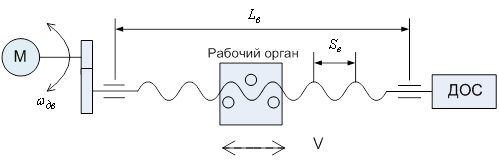

Рисунок 1.1 - Кинематическая схема привода

Такая система обеспечивает глубокое регулирование скорости и высокоточный контроль перемещения стола по координате.

Станок токарный предназначен выполнять токарную обработку деталей и нарезку резьбы на телах вращения (валы, диски и т.д.) из стали.

По согласованию с изготовителем станок оснащается суппортом с одним плоским резцедержателем, накладным отрезным резцедержателем или четырёх позиционной головкой с вертикальной осью вращения.

Область применения станка тАУ различные отрасли промышленности.

Связав технические характеристики с параметрами, указанными в задании, произведём расчет и выбор электродвигателя привода подачи суппорта станка.

Мощность, затрачиваемая на рабочей подаче с учетом всех сил:

, (1.1)

где V_П=17 м/мин тАУ максимальная скорость подачи;

, (1.2)

где F_П =7 кН тАУ сила подачи, F_Т.Н.тАУ сила трения в направляющих;

Ва(1.3)

Ва(1.4)

Ва(1.5)

Тогда требуемая мощность определится:

, (1.6)

где h-К.П.Д. двигателя, h=0.9;

Исходя из расчётов необходимой мощности, предварительно выбираем электродвигатель типа ПБВ-132L. Характеристики ЭД типа ПБВ-132L представлены в таблице 1.1.

Таблица 1.1 - Характеристики ЭД типа ПБВ-112

Из ряда типовых размеров винтов выбираем винт со следующими параметрами (см. Таблица 1.2)

Таблица 1.2 тАУ Размер винта

Осуществляем проверку правильности выбора ЭД путем расчетов работы в статическом и динамическом режимах.

В статическом режиме работы статический момент сопротивления [2]:

, (1.7)

где М_П тАУ момент сопротивления от усилия подачи на рабочем ходу, Н×м;

М_ТВ тАУ момент трения в кинематических парах (подшипниках) ходового винта, Н×м;

М_ТН тАУ момент сил трения в направляющих, Н×м.

Ва(1.8)

,

где ВатАУ передаточное отношение редуктора, определяемое из соотношения

, (1.9)

где w_ВМАХ тАУ максимальная скорость вращения винта, с^-1;

. (1.10)

Таким образом:

Определим момент трения винта:

; (1.11)

Ва(Н∙м).

Двигатель обеспечивает длительную работу под нагрузкой, т.к. М_СТ<М_ДВ

(1.507 Н×м < 47.7 Н×м).

Проверить двигатель в динамическом режиме.

, (1.12)

где J_ПР тАУ приведенный момент инерции механизма привода подач станка, кг×м²;

e_ДОП тАУ максимально допустимое угловое ускорение двигателя на рабочем ходу, с^-2.

Определим e_ДОП из условия: Ва(1.13)

Ва(1.14)

где а_ДОП тАУ допустимое ускорение при разгоне, а_ДОП=1.3 м/с².

, (1.15)

где ВатАУ техническая характеристика двигателя;

J_ДВ тАУ момент инерции двигателя, J_ДВ=0,238 кг×м².

, (1.16)

Ва(кг×м²); (1.17)

Ва(кг×м²). (1.18)

Таким образом, динамический момент сопротивления:

Ва(Н∙м) (1.19)

Максимальный динамический момент, который может обеспечить двигатель, равен:

Ва(Н×м). (1.20)

Ва(102.621 < 470).

В статическом и динамическом режиме двигатель обеспечивает необходимый момент для преодоления сил сопротивления, следовательно, выбор сделан правильно.

1.2 Расчет основных параметров системы управления

Одной из основных характеристик системы управления является период дискретности . Для систем с астатизмом первого порядка период дискретности определяется допустимой величиной скоростной ошибки Ваи допускаемым ускорением :

Ва(с). (1.21)

Однако расчет Вапо этой формуле гарантирует соблюдение лишь одного условия тАУ траектория ускоренного движения рабочего органа за время Ване отклонится от заданной траектории больше, чем на величину .

Следует учесть, что при проектировании привода необходимо обеспечить устойчивость и требуемую полосу частотного диапазона. Эти параметры зависят от периода дискретности , величина которого определяет форму частотной характеристики в высокочастотном диапазоне. Поэтому необходимо сначала построить желаемую частотную характеристику системы, а затем определить период дискретности.

На рисунке 1.2 изображена желаемая логарифмическая амплитудно-частотная характеристика (ЛАЧХ), форма которой позволяет:

В· устранить позиционную ошибку тАУ первая асимптота имеет наклон к оси частот 20 дБ/дек;

В· ограничить скоростную ошибку тАУ первая асимптота должна занять определенное положение на оси относительной амплитуды ;

В· обеспечить устойчивую работу привода тАУ ЛАЧХ имеет асимптоту, которая пересекает ось частот с наклоном 20 дБ/дек;

В· обеспечить требуемый частотный диапазон привода и показатель колебательности тАУ должна быть обеспечена необходимая длина асимтоты в частотном диапазоне .

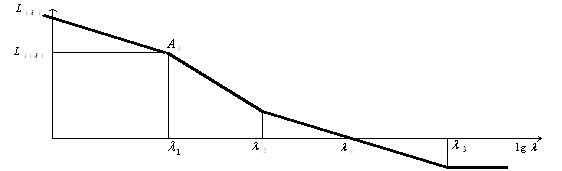

Рисунок 1.2 тАУ желаемая форма ЛАЧХ цифрового электропривода

Желаемая ЛАЧХ описывается следующей дискретной частотной характеристики (ДЧХ):

, (1.22)

где ; ; ; ВатАУ основные параметры, определяемые требованиями к системе электропривода;

ВатАУ характеристика запаздывания, определяемая параметрами цифровой системы.

Для определения основных параметров ДЧХ необходимо преобразовать заданные параметры технологического процесса в эквивалентные параметры гармонического сигнала, которые позволяют определить положение критической точки Вазапретной области ЛАЧХ.

Преобразования параметров возможны в тех случаях, когда движения рабочих органов задаются в виде круговых траекторий. При развертке во времени одной из координат круговой траектории движения получим синусоиду:

, (1.23)

поверхности; ВатАУ угловая скорость (подача).

Первая и вторая производные (скорость и ускорение) гармонического сигнала определяются известными выражениями:

Ва(1.24)

где индексы Ваобозначают максимальные (допускаемые) значения.

Отсюда можно определить эквивалентные параметры гармонического воздействия тАУ частоту и амплитуду:

, . (1.25)

Максимальная ошибка для дискретной системы определяется выражением:

, (1.26)

где ВатАУ дискретная частотная характеристика системы, ВатАУ псевдочастота.

Для низкочастотного участка ЛАЧХ справедливо допущение . Тогда:

. (1.27)

Если известно значение ошибки , то должно быть выполнено условие:

Ва(1.28)

Для относительной амплитуды Ваэто условие запишется в следующем виде:

Ва(1.29)

В системах управления электроприводами значения максимальной скорости , допускаемого ускорения Ваи допускаемой скоростной ошибки Ваизвестны.

Тогда, учитывая условия преобразования, для обеспечения необходимой точности желаемая ЛАЧХ должна проходить выше критической точки Вас координатами:

; (1.30)

. (1.31)

44.932 дБ

При этом запретная область ограничивается по относительной амплитуде первой асимптотой, которая проводится влево от точки Вас наклоном -20 дБ/дек. По частоте эта запретная область ограничивается второй асимптотой, которая проводится вправо от точки Вас наклоном -40 дБ/дек. Положение запретной зоны показано на рисунке 1.3.

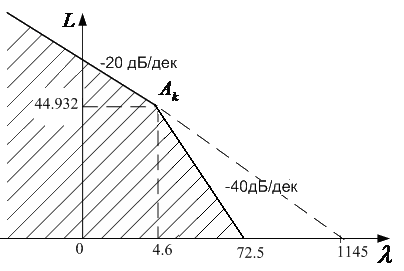

Рисунок 1.3 тАУ Построение запретной зоны по критериям точности

Скоростная ошибка Ваопределяет необходимую добротность системы по скорости , которая определяется по формуле:

, (1.32)

Значение Васоответствует точке пересечения линии, которая продолжает первую низкочастотную асимптоту, с осью .

После построения запретной области строятся логарифмические амплитудные и фазовые частотные характеристики. При построении следует придерживаться следующего порядка.

1. Первая низкочастотная асимптота желаемой ЛАХ проводится с наклоном тАУ20 дБ/дек выше точки Вана 3 дБ, чтобы обеспечить запас устойчивости. Подъем характеристики приводит к увеличению коэффициента добротности по скорости в Вараза:

. (1.33)

2. Вторая асимптота проводится с наклоном тАУ40 дБ/дек от точки сопряжения с координатами (; ) до точки пересечения с осью , которая определяет базовую частоту Вазапретной области:

. (1.34)

3. По заданному показателю колебательности Ваопределяется частота сопряжения второй и третьей асимптот:

. (1.35)

4. Третья асимптота с наклоном тАУ20 дБ/дек проводится от точки Вадо точки , которая определяется из условия обеспечения требуемого показателя колебательности:

. (1.36)

Вавычисляется по соотношению:

. (1.37)

5. Строится график Вазапретной области фазовой частотной характеристики:

. (1.38)

где ВатАУ частота среза, которая определяется по формуле:

. (1.39)

6. Строится график фазовой частотной характеристики :

. (1.40)

где ВатАУ показатель эквивалентного запаздывания, значение которого принимается равным 1.

На рисунке 1.4 показано положение запретной области Ваи фазовой частотной характеристики .

Рисунок 1.4 тАУ Построение запретной области для фазовой характеристики

Построенные графики позволяют сделать вывод о запасе устойчивости системы управления по фазе. Фазовая характеристика не должна заходить в запретную область, для которой относительная логарифмическая амплитуда находится в пределах:

. (1.41)

Ва(1.42)

Если же это условие не выполняется, то желаемый результат можно получить путем изменения частот сопряжения Ваи, а также коэффициента .

В верхнем диапазоне частота Ваопределяет период дискретности Вав соответствии с выражением:

. (1.43)

Это значение и должно быть принято в последующих расчетах.

2. РАЗРАБОТКА ФУНКЦИОНАЛЬНОЙ СХЕМЫ

Задачи проектирования систем управления на локальном уровне, чаще всего, касаются систем электроприводов, выполняющих определенные рабочие движения. В технологическом оборудовании машиностроительного производства используются регулируемые и следящие электроприводы с двигателями постоянного или переменного тока.

Пример функциональной схемы следящего электропривода с двигателем постоянного тока приведен на рисунке 2.1.

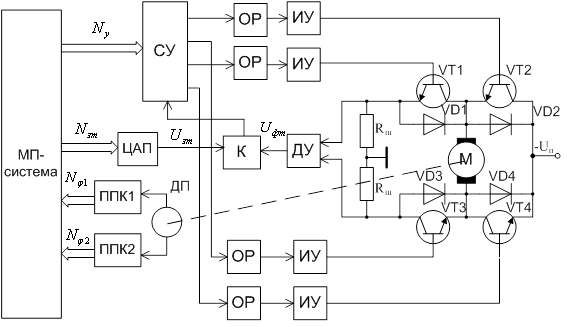

Рисунок 2.1 тАУ Функциональная схема следящего электропривода с ШИП и релейным контуром тока

В этом следящем электроприводе измерительная система имеет двухотсчетный преобразователь перемещение-код (ППК1 и ППК2). В контуре тока в качестве датчиков обратной связи применены шунты R_Ш. Для усиления напряжения, которое снимается с шунтов (U_Ш = 0..75 мВ), и формирования двухполярного сигнала используется дифференциальный усилитель ДУ. Выходное напряжение усилителя , соответствующее фактическому значению тока, через гальваническую развязку поступает на один вход компаратора К, а на другой подается выходное напряжение цифро-аналогового преобразователя (ЦАП), который преобразует код задания тока Вав аналоговый сигнал задания .

Логический сигнал с выхода компаратора поступает на схему управления СУ, которая предназначена для преобразования кода управления Вав длительности импульсов переключения силовых транзисторов. Эти импульсы через оптронную развязку ОР и импульсные усилители ИУ подаются на базы транзисторных ключей VT1тАжVT4, образующих мостовую схему. С целью устранения сквозных токов при переключении пар организуется безтоковая пауза. В качестве силовых элементов применены биполярные транзисторы ТКД.

Информация с преобразователей перемещение-код сравнивается с кодом задания, ошибка обрабатывается с помощью программы регулятора, который выполняет расчет кода управления Ваи уровня ограничения тока Вав функции скорости. Для регулирования приняты: пропорциональный закон в контуре положения с введением сигнала компенсации скоростной ошибки и пропорционально-интегрально-дифференциальный (ПИД) закон в контуре скорости. Период дискретности системы управления составляет 1 мс.

На рынке Украины широко представлены микроконтроллеры известных фирм SIEMENS, ABB, INTEL и многих других. Микропроцессоры серии ARM7 компании PHILIPS не уступают аналогам по техническими и экономическими характеристиками. Преимуществом микропроцессоров данной серии есть большое количество технической документации и легкий доступ к ней.

Структурная схема микроконтроллера LPC2148 представлена на рис. 2.2.

Для работы контроллера необходимо одно источник питания +3В. Через два программируемых порта ввода/вывода LPC2148 взаимодействует со средой в стандарте ТТЛ-схем с тремя состояниями выхода.

Важной особенностью АЛУ является его способность оперировать не только байтами, но и битами.

Рисунок 2.2 тАУ Структурная схема микроконтроллера LPC2148

Контроллер LPC2148 как видно из рисунка имеет:

тестовый интерфейс, позволяющий проводить пошаговое выполнение программы;

ОЗУ память ;

FLASH память;

векторный контроллер прерываний;

интерфейсы SSP, SPI, I2C;

два UART;

часы реального времени;

ЦАП ;

два АЦП;

два таймера захвата/сравнения;

WDT;

Два режима работы обычный и экономный;

Кварцевый резонатор, который подключается к внешним выводам ХTAL1 и ХTAL2, управляет работой внутреннего генератора, который в свою очередь формирует сигналы синхронизации.

3. МЕТОДИКА МАТЕМАТИЧЕСКОГО ОПИСАНИЯ ПРИВОДА ПОСТОЯННОГО ТОКА ДИСКРЕТНЫМИ ФУНКЦИЯМИ

Применение цифровых систем управления электроприводами постоянного тока требует особого подхода к их математическому описанию и моделированию. Это обусловлено наличием квантования непрерывных функций (тока, скорости, положения) по уровню и времени, а также запаздыванием результатов расчетов.

Для анализа и синтеза цифровых систем управления применяют метод дискретных передаточных функций (ДПФ) и метод дискретных частотных характеристик (ДЧХ).

Первый метод дает возможность оптимизировать динамические характеристики во временной области, однако на практике его применение ограничивается системами невысокого порядка.

Метод ДЧХ позволяет осуществлять синтез регулятора в частотной области. Он значительно проще метода ДПФ, однако его применение возможно только при определенных соотношениях между частотой квантования, частотой среза и малыми постоянными времени. Синтезированный по этому метода регулятор не является строго оптимальным; так как фактически метод основан на аналогии дискретных и непрерывных систем при малых значениях периода квантования. Однако если учесть, что система управления приводом строится по структуре подчиненного регулирования, метод ДЧХ является единственным средством математического описания привода.

Модель цифрового электропривода может быть представлена двумя частями тАУ неизменяемой частью (НЧ), которая охватывает все элементы объекта (преобразователь, двигатель, кинематическую схему и др.) и дискретной частью (МП-система), которая реализует корректирующий алгоритм цифрового регулятора.

Структурная схема цифровой системы электропривода представлена на рисунке 3.1.

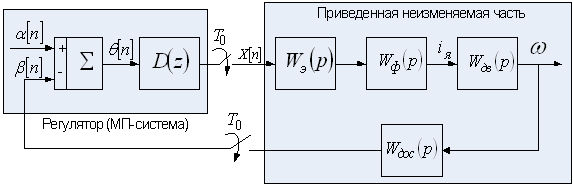

Рисунок 3.1 тАУ Структурная схема системы электропривода

Неизменяемая часть описывается обычно дифференциальными уравнениями, представленными передаточной функцией , а цифровые регуляторы тАУ уравнениями в разностной форме, представленными передаточной функцией .

Единое представление этих частей системы может быть получено с помощью z-преобразования и связанного с ним билинейного w-преобразования.

Задающее воздействие Ваи сигнал обратной связи Вапредставляют собой решетчатые функции. Функция сигнала ошибки Вапод действием корректирующего алгоритма цифрового регулятора, описываемого дискретной передаточной функцией (ДПФ) , превращается в решетчатую функцию управления . Соединение дискретной части с неизменяемой частью обеспечиваются фиксатором.

Выходной сигнал фиксатора, например, регистра или цифро-аналогового преобразователя, должен быть экстраполированным, то есть преобразованным в непрерывную форму. Обычно сигнал экстраполируется функцией нулевого порядка .

Объединив экстраполятор с неизменяемой частью, получим приведенную неизменяемую часть с передаточной функцией:

. (3.1)

Дискретная передаточная функция неизменяемой части представляется Z-преобразованием:

Ва(3.2)

где ВатАУ z-преобразование передаточной функции приведенной неизменяемой части; .

Неизменяемая часть включает в себя экстраполятор, формирователь тока якоря, двигатель постоянного тока и датчик обратной связи, которые описываются передаточными функциями тАУ , , , соответственно.

Передаточная функция формирователя тока описывает соединение двух звеньев, включенных последовательно и образующих единую систему тАУ преобразователь (ТП или ШИП) и якорную цепь двигателя. В результате такого объединения исключается математическое описание преобразователя, который имеет сложную форму выходного напряжения, и математический анализ производится относительно импульсов тока якоря, форма которых проще. При этом передаточная функция формирователя тока приобретает следующий вид:

, (3.3)

где ВатАУ коэффициент передачи по току;

ВатАУ относительная длительность импульса напряжения (Ва<1);

ВатАУ целое число периодов дискретности , на которое запаздывает импульс напряжения относительно времени подачи управляющего сигнала, принимаем l=1 (для ШИП);

тАУ дробная часть периода дискретности Ва(0<Ва<1), характеризующая величину запаздывания импульса напряжения;

ВатАУ функция запаздывания;

ВатАУ функция длительности импульса напряжения.

ВатАУ постоянная времени якорной цепи двигателя.

Постоянная времени цепи якоря , определяется по формуле:

, (3.4)

где тАУ суммарные значения индуктивностей и сопротивлений обмотки якоря электродвигателя, трансформатора, уравнительных реакторов и дросселя, соединительных проводов и силовой цепи преобразователя.

Учитывая, что передаточная функция якорной цепи введена в передаточную функцию формирователя тока, в структуре двигателя (рисунок 3.2) остается лишь звено, описывающее электромеханическую часть двигателя:

. где . (3.5)

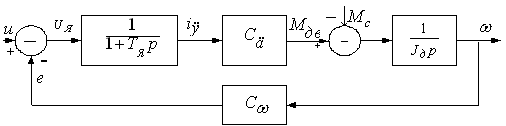

Рисунок 3.2 тАУ Структурная схема двигателя постоянного тока

В качестве датчиков скорости применяются устройства, инерционность которых неизмеримо мала по сравнению с периодом дискретности. Поэтому они могут быть представлены пропорциональным звеном с передаточной функцией:

. (3.6)

С учетом изложенного передаточная функция приведенной неизменяемой части приобретает вид:

Ва(3.7)

Ва(3.8)

Произведя преобразования, получим:

, (3.9)

где ВатАУ коэффициент передачи неизменяемой части.

Коэффициент Ваможет быть принят равным единице, так как обычно диапазоны управляющих воздействий и сигналов обратной связи одинаковы, (разрядность кода управления Варавна разрядности кода обратной связи ).

Для выполнения синтеза цифрового регулятора неизменяемая часть должна быть представлена дискретными функциями.

Определим дискретную передаточную функцию (ДПФ) приведенной неизменяемой части:

. (3.10)

При этом следует иметь в виду, что в описании неизменяемой части имеются элементы запаздывания вида , для которых следует применять модифицированное -преобразование.

Тогда выражение (3.10) принимает вид:

.(3.11)

В этом выражении ВатАУ оператор -преобразования без запаздывания, а ВатАУ оператор модифицированного -преобразования (с запаздыванием).

3. Выполнив -преобразования получим выражение

. (3.12)

Где

ВатАУ коэффициент передачи неизменяемой части;

;

;

.

Коэффициент Ваможет быть принят равным единице, так как обычно диапазоны управляющих воздействий и сигналов обратной связи одинаковы, (разрядность кода управления Варавна разрядности кода обратной связи ).

Произведя сокращения, получим ДПФ неизменяемой части привода:

. (3.13)

=1,

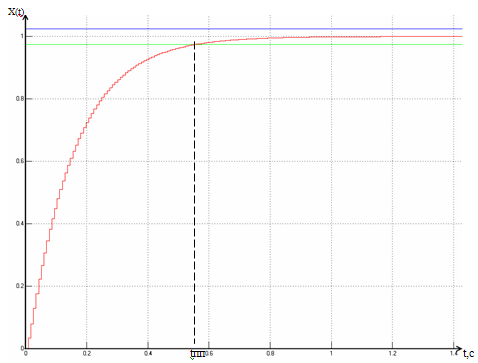

С помощью программного пакета MatLab Simulik можна исследовать поведение САУ ЕП в переходных режимах при налички или отсутствии возбуждающих действий.

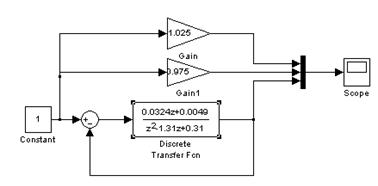

Рисунок 3.3 тАУ Структурная схема неизменяемой части двигателя постоянного тока в Simulik

Рисунок 3.3 тАУГрафик переходного процесса.

Как видно из графика время переходного процесса не отвечает заданым критериям, а поэтому необходимо использовать регулятор для улучшения скорости.

Определение ДПФ неизменяемой части привода позволяет перейти к синтезу регулятора.

Так как синтез регулятора привода целесообразно проводить в частотной области, то дискретную передаточную функцию следует преобразовать в дискретную частотную характеристику (ДЧХ) с помощью билинейного -преобразования , где .

Для перехода к ДЧХ необходимо в выражении (4.22) произвести подстановку:

. (3.14)

Таким образом, в результате преобразований дискретная частотная характеристика неизменяемой части электропривода постоянного тока с широтно-импульсным преобразователем и фотоэлектрическим датчиком скорости равна:

Вместе с этим смотрят:

GPS-навигация

GPS-прийомник авиационный

IP-телефония и видеосвязь

IP-телефония. Особенности цифровой офисной связи

РЖсторiя диктофону
