Микроконтроллер семейства MCS-51

МИКРОКОНТРОЛЛЕР СЕМЕЙСТВА MCSтАУ51


1. СТРУКТУРНАЯ СХЕМА МИКРОКОНТРОЛЛЕРОВ СЕМЕЙСТВА MCSтАУ51

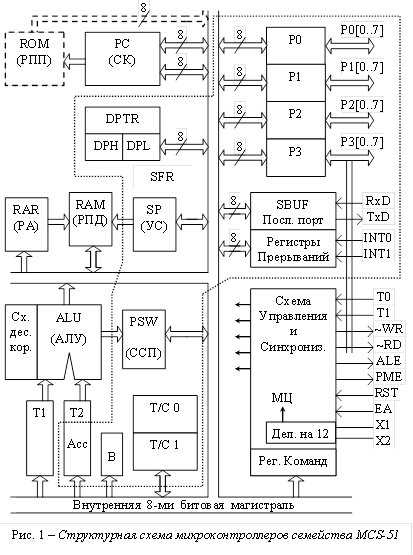

Основой микроконтроллера (см. рис. 1) является 8тАУми битовое АрифметическотАУЛогическое устройство (АЛУ). Память МК имеет Гарвардскую архитектуру, т.е. логически разделена: на память программ тАУ ПП (внутреннюю или внешнюю), адресуемую 16тАУти битовым счетчиком команд (СК) и память данных тАУ внутреннюю (Резидентная память данных тАУ РПД) 128 (или 256) байт, а также внешнюю (Внешняя память данных тАУ ВПД) до 64 Кбайт. Физически память программ реализована на ПЗУ (доступна только по чтению), а память данных тАУ на ОЗУ (возможна запись и чтение данных).

Прием и выдача внешних сигналов осуществляется через 4 восьмибитовых порта Р0.Р3. При обращении к внешней памяти программ (ВПП) или памяти данных (ВПД) порты Р0 и Р2 используются как мультиплексированная внешняя шина Адрес/Данные. Линии порта Р3 могут выполнять также альтернативные функции (см. табл. 1).

16тАУти битовый регистр DPTR формирует адрес ВПД или базовый адрес Памяти программ в команде преобразования Аккумулятора. Регистр DPTR может также использоваться как два независимых 8тАУми битовых регистра (DPL и DPH) для хранения операндов.

8тАУми битовый внутренний регистр команд (РК) принимает код выполняемой команды; этот код дешифрируется схемой управления, которая генерирует управляющие сигналы (см. рис. 1).

Обращение к регистрам специальных функций тАУ Рi (SFR тАУ на рис. 1 они обведены пунктирной линией) возможно только с использованием прямой байтовой адресации в диапазоне адресов от 128 (80h) и более.


Резидентная память данных (РПД) в первых моделях микроконтроллеров семейства MCSтАУ51 имела объем 128 байт. Младшие 32 байта РПД являются одновременно и регистрами общего назначения тАУ РОН (4 банка по 8 РОНов). Программа может обратиться к одному из 8тАУми РОНов активного банка. Выбор активного банка РОНов осуществляется программированием двух бит в регистре состояния процессора тАУ PSW.


Таблица 1 тАУ Назначение выводов MCSтАУ51

№ выв.ОбозначениеНазначение
1.8Р1[0.7]8тАУми битовый квазидвунаправленный порт ввода/вывода
9RST

Сигнал сброса (активный уровень тАУ высокий);

Сигнал RST обнуляет : PC и большинство Регистров Специальных Функций (SFR), запрещая все прерывания и работу таймеров; выбирает Банк РОНов 0; записывает в порты Р0_Р3 "все единицы", подготавливая их на ввод; записывает код 07H в указатель стека (SP);

10.17

P3[0.7]

P3[0]

P3[1]

P3[2]

P3[3]

P3[4]

P3[5]

P3[6]

P3[7]

8тАУми битовый квазидвунаправленный порт ввода/вывода; после записи в соответствующий разряд "1" тАУ выполняет дополнительные (альтернативные) функции:

Вход последовательного порта тАУ RxD;

Выход последовательного порта тАУ TxD;

Вход внешнего прерывания 0 тАУ ~INT0;

Вход внешнего прерывания 1 тАУ ~INT1;

Вход таймера/счетчика 0 тАУ Т0;

Вход таймера/счетчика 1 тАУ Т1;

Выход строб. сигнала при записи в ВПД тАУ ~WR;

Выход строб. сигнала при чтении из ВПД тАУ ~RD;

18, 19X1, X2Выводы для подключения кварцевого резонатора или LCтАУконтура;
20GNDОбщий вывод;
21.28P2[0.7]8тАУми битовый квазидвунаправленный порт ввода /вывода; или выход адреса A[8_15] в режиме работы с внешней памятью (ВПП или ВПД);
29PMEСтроб чтения Внешней Памяти Программ, выдатАУется только при обращении к внешнему ПЗУ;
30ALEСтроб адреса Внешней памяти (ВПП или ВПД);
31ЕА

Отключение РПП, уровень "0" на этом входе петАУреводит МК на выборку команд только из ВПП;

39.32Р0[0.7]8тАУми битовый двунаправленный порт ввода/ вывода; при обращении к Внешней Памяти выдает адреса A[0_7] (которые записываются во внешний регистр по сигналу ALE), а затем обменивается байтом синхронно с сигналом ~PME (для команд) или ~WR,~RD (для данных в ВПД), при обращении к Внешней Памяти в регистр порта Р0 записываются все единицы, разрушая хранимую там информацию;
40UccВывод напряжения питания

Переключение банков РОНов упрощает выполнение подпрограмм и обработку прерываний, т.к. не нужно пересылать в стек содержимое РОНов основной программы при вызове подпрограммы (достаточно в подпрограмме перейти в другой активный банк РОНов).

Обращение к РПД возможно с использованием косвенной или прямой байтовой адресации (прямая байтовая адресация позволяет обратиться только к первым 128-ми байтам РПД).

Расширенная область РПД (у микроконтроллеров семейства MCS-52 и последующих семейств) с адреса 128 (80h) до 255 (FFh) может адресоваться только с использованием косвенного метода адресации.

Таблица 2 тАУ Блок Регистров Специальных Функций (s f r)

Адрес

dir

МнемотАУкодНаименование
0E0h* ACCАккумулятор
0F0h* BРегистр расширитель аккумулятора
0D0h* PSWСлово состояния процессора
0B0h* P3Порт 3
0A0h* P2Порт 2
90h* P1Порт 1
80h* P0Порт 0
0B8h* IPРегистр приоритетов прерываний
0A8h* IEРегистр маски прерываний
99hВаSBUFБуфер последовательного приемотАУпередатчика
98h* SCONРегистр управления/статуса последовательного порта
89hВаTMODРегистр режимов таймеров/счетчиков
88h* TCONРегистр управления/статуса таймеров/счетчиков
8DhВаTH1Таймер 1 (старший байт)
8BhВаTL1Таймер 1 (младший байт)
8ChВаTH0Таймер 0 (старший байт)
8AhВаTL0Таймер 0 (младший байт)
83hВаDPHРегистртАУуказатель данных (DPTR) (старший байт)
82hВаDPLРегистртАУуказатель данных (DPTR) (младший байт)
81hВаSPРегистртАУуказатель стека
87hВаPCONРегистр управления мощностью потребления

2. ПРОГРАММНАЯ МОДЕЛЬ MCSтАУ51

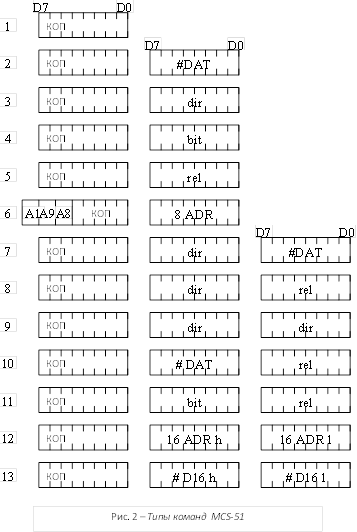

ТИПЫ КОМАНД MCSтАУ51

Почти половина команд выполняется за 1 машинный цикл (МЦ). При частоте кварцевого генератора 12 МГц время выполнения такой команды тАУ 1 мкс. Остальные команды выполняются за 2 машинных цикла, т.е. за 2мкс. Только команды умножения (MUL) и деления (DIV) выполняются за 4 машинных цикла.

За время одного машинного цикла происходит два обращения к Памяти Программ (внутренней или внешней) для считывания двух байтов команды или одно обращение к Внешней Памяти Данных (ВПД).


3. МЕТОДЫ (СПОСОБЫ) АДРЕСАЦИИ MCSтАУ51

1. РЕГИСТРОВАЯ АДРЕСАЦИЯ тАУ 8тАУми битовый операнд находится в РОНе выбранного (активного) банка регистров;

2 НЕПОСРЕДСТВЕННАЯ АДРЕСАЦИЯ (обозначается знаком тАУ # ) тАУ операнд находится во втором (а для 16тАУти битового операнда и в третьем) байте команды;

3 КОСВЕННАЯ АДРЕСАЦИЯ (обозначается знаком тАУ @ ) тАУ операнд находится в Памяти Данных (РПД или ВПД), а адрес ячейки памяти содержится в одном из РОНов косвенной адресации (R0 или R1); в командах PUSH и POP адрес содержится в указателе стека SP; регистр DPTR может содержать адрес ВПД объемом до 64К;

4 ПРЯМАЯ БАЙТОВАЯ АДРЕСАЦИЯ тАУ (dir) тАУ используется для обращения к ячейкам РПД (адреса 00hтАж7Fh) и к регистрам специальных функций SFR (адреса 80hтАж0FFh);

5 ПРЯМАЯ БИТОВАЯ АДРЕСАЦИЯ тАУ (bit) тАУ используется для обращения к отдельно адресуемым 128 битам, расположенным в ячейках РПД по адресам 20HтАж2FH и к отдельно адресуемым битам регистров специальных функций (см. табл. 3 и программную модель);

6 КОСВЕННАЯ ИНДЕКСНАЯ АДРЕСАЦИЯ (обозначается знаком тАУ @ )тАУ упрощает просмотр таблиц в Памяти Программ, адрес ПП определяется по сумме базового регистра (PC или DPTR) и индексного регистра (Аккумулятора);

7 НЕЯВНАЯ (ВСТРОЕННАЯ) АДРЕСАЦИЯ тАУ в коде команды содержится неявное (по умолчанию) указание на один из операндов (чаще всего на Аккумулятор).

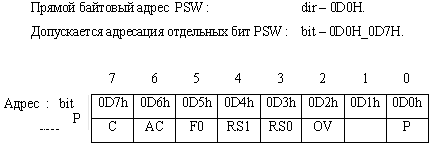

4. ФОРМАТ СЛОВА СОСТОЯНИЯ ПРОЦЕССОРА (PSW)

C тАУ флаг переноса (CARY) или заема, выполняет также функции "булевого Аккумулятора" в командах, оперирующих с битами;

AC тАУ флаг вспомогательного (дополнительного) переноса тАУ устанавливается в "1", если в команде сложения (ADD, ADDC) был перенос из младшей тетрады в старшую (т.е. из 3-го бита в 4-й бит);

F0 тАУ флаг пользователя тАУ устанавливается, сбрасывается и проверяется программно;

RS1RS0БанкАдрес (dir)
00000h.07h
01108h.0Fh
10210h.17h
11318h.1Fh

RS1,RS0 тАУ Выбор банка регистров:

OV тАУ Флаг арифметического переполнения; его значение определяется операцией "Исключающее ИЛИ" сигналов входного и выходного переносов старшего разряда АЛУ; единичное значение этого флага указывает на то, что результат арифметической операции в дополнительном коде вышел за допустимые пределы: тАУ128тАж+127; при выполнении операции деления флаг OV сбрасывается, а в случае деления на ноль тАУ устанавливается; при умножении флаг OV устанавливается, если результат больше 255 (0FFH);

Разряд PSW[1] тАУ Резервный, содержит триггер, доступный по записи или чтению;

P тАУ флаг паритета тАУ является дополнением количества единичных битов в аккумуляторе до четного; формируется комбинационной схемой (программно доcтупен только по чтению).

В микроконтроллерах MCS-51 отсутствует флаг "Z". Но в командах условного перехода (JZ, JNZ) проверяется комбинационной схемой текущее (нулевое или ненулевое) содержимое Аккумулятора.

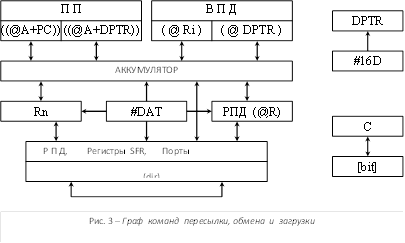

Все команды пересылок и обмена операндов могут осуществляться через Аккумулятор (см. рис. 3). Причем пересылки из/в Внешней Памяти (Памяти Программ или Памяти Данных) могут осуществляться только через Аккумулятор.

Большинство пересылок могут осуществляться также через прямоадресуемый байт (dir). Существуют даже пересылки dir тАУ dir (см. рис. 3).

Отсутствующие пересылки из РОНа в РОН могут быть реализованы как пересылки из РОНа в прямоадресуемый байт dir (с учетом того, что РОНы расположены в начальной области Резидентной Памяти Данных, ячейки которой могут адресоваться как dir).

Команды обмена XCH позволяют пересылать байты без разрушения обоих операндов.

Арифметические команды выполняются только в Аккумуляторе. Поэтому первый операнд необходимо предварительно поместить в Аккумулятор и потом сложить или вычесть второй операнд. Результат помещается в Аккумулятор.


Команда вычитание SUBB выполняется только с заемом (т.е. из результата вычитается и флаг Сary). Поэтому для выполнения команды вычитания без заема необходимо предварительно выполнить команду очистки флага С (CLR C).

Команда умножения однобайтовых операндов тАУ MUL AB тАУ размещает двухбайтовый (16 бит) результат: младший байт тАУ в Аккумулятор, старший байт тАУ в регистр В.

Результат выполнения команды деления однобайтовых операндов тАУ DIV AB тАУ помещается: частное тАУ а Аккумулятор, остаток тАУ в регистр В.

Арифметическая команда INC добавляет к выбранному операнду единицу. Арифметическая команда DEC вычитает из выбранного операнда единицу. Команда десятичной коррекции Аккумулятора ( DA A ) помогает складывать двоично-десятичные числа (BCD-числа) без перевода их в шестнадцатеричный формат (hex-формат). Исходные операнды должны быть обязательно в BCD-формате, т.е. в каждой тетраде одного байта находятся только числа от 0 до 9 (там не могут быть шестнадцатеричные числа: A, B, C, D, E, F). Поэтому в одном байте могут находиться числа от 00 до 99 для упакованных BCD-чисел или числа от 0 до 9 для неупакованных BCD-чисел.

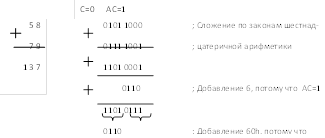

Команда DA A тАУ десятичной коррекции выполняет действия над содержимым Аккумулятора после сложения BCD-чисел в процессоре (числа складывались по законам шестнадцатеричной арифметики) следующим образом (см. пример):

В· если содержимое младшей тетрады Аккумулятора больше 9 или установлен флаг вспомогательного переноса (AС = 1), то к содержимому Аккумулятора добавляется 6 (т.е. недостающие шесть цифр в hex-формате);

В· если после этого содержимое старшей тетрады Аккумулятора больше 9 или установлен флаг C, то число 6 добавляется к старшей тетраде Аккумулятора.

Команду десятичной коррекции DA A не применяют после команды инкремента (INC), потому что команда инкремента не влияет (не изменяет) на флаги С и АС.

Логические команды:

- логическое "И" тАУ ANL,

- логическое "ИЛИ" тАУ ORL,

- логическая команда "ИСКЛЮЧАЮЩЕЕ ИЛИ" тАУ XRL тАУ выполняются в Аккумуляторе (как и арифметические), но имеется возможность выполнить логические команды также и в прямоадресуемом байте (dir). При этом второй операнд может быть:

- в Аккумуляторе или

- непосредственный операнд в команде.

Команды вращения (RR A, RL A) и команды вращения через флаг CARY (RRC A, RLC A) циклически сдвигают содержимое Аккумулятора на 1 бит.ресылки битовых операндов осуществляются только через флаг С.
