Расчет фильтра нижних частот
Во многих радиотехнических устройствах часто возникает необходимость выделения заданных частотных диапазонов из имеющегося спектра частот. Выделение требуемой полосы частот с очень малым затуханием осуществляется фильтрами.
В начале нашего столетия электрические фильтры, составленные из ряда катушек индуктивности и конденсаторов, получили широкое применение в технике. Благодаря их применению оказалось возможным осуществление многих магистралей дальней телефонной, телеграфной и других видов связи.
Известный интерес представляют пассивные цепочные, или лестничные фильтры, состоящие из комбинаций элементов L и C и не требующие источника питания. Пассивные фильтры могут обладать как широкими полосами пропускания, так и очень узкими.
При расчете фильтра, с одной стороны, необходимо определить, с какими допустимыми искажениями передается входной сигнал, являющийся функцией частоты или времени, на выход фильтра, и, с другой стороны, из каких конкретных элементов должен состоять этот фильтр. Получение наивыгоднейших выходных характеристик с минимальными искажениями и создание принципиальной схемы фильтра с минимальным числом элементов, осуществляющей требуемую передачу сигнала, является содержанием расчета фильтров.
1 Физические основы и принцип действия широкополосных фильтров
В электрических, радиотехнических и телемеханических установках часто решается задача: из совокупного сигнала, занимающего широкую полосу частот, выделить один или несколько составляющих сигналов с более узкой полосой. Сигналы заданной полосы выделяют при помощи частотных электрических фильтров.
К частотным электрическим фильтрам различной аппаратуры предъявляются разные, порой противоречивые требования. В одной области частот, которая называется полосой пропускания, сигналы не должны ослабляться, а в другой, называемой полосой задерживания, ослабление сигналов не должно быть меньше определенного значения. Фильтр считают идеальным, если в полосе пропускания отсутствует ослабление сигналов и фазо-частотная характеристика линейна (нет искажения формы сигналов), а вне полосы пропускания сигналы на выходе фильтра отсутствуют.
Фильтры могут быть однозвенные (первого порядка), двухзвенные (второго порядка) и многозвенные (n- го). Чем выше порядок фильтра, тем круче его амплитудно-частотная характеристика и тем более она похожа на его идеальную характеристику. Фильтр любого порядка можно построить путем каскадного соединения фильтров первого и второго порядков.
Электрический фильтр представляет собой четырехполюсник, предназначенный для выделения из состава сложного электрического колебания частотных составляющих, расположенных в заданной полосе частот, и подавления тех составляющих, которые расположены в других полосах частот. Первая из названных полос представляет собой полосу пропускания, а вторая тАУ полосу задерживания.
По взаимному расположению полос пропускания и полос задерживания различают фильтры нижних частот, фильтры верхних частот, полосовые и режекторные фильтры.
Фильтры нижних частот (ФНЧ) пропускают сигналы частот от 0 до
Ваи задерживающей колебания любых белее высоких частот (рис.1).
LCтАУфильтр нижних частот (рис. 6.3,а) пропускает электрические колебания в полосе частот от 0 до
.
Это объясняется тем, что на низких частотах сопротивление индуктивного элемента XL фильтра мало, а емкостного XC тАУ велико и электрические колебания проходят со входа на выход почти без ослабления. С увеличением частоты сопротивление индуктивного элемента возрастает, а емкостного тАУ снижается и коэффициент передачи фильтра уменьшается (рисунок 1тАУб).
Фильтры верхних частот (ФВЧ), напротив, пропускают сигналы, частоты которых простираются от
Вадо
, и задерживают сигналы более низких частот(рис.2).
Полосовые фильтры (ПФ) пропускают сигналы в полосе частот от Вадо (рис.3).
Режекторные (заграждающие) фильтры (РФ) задерживают сигналы в полосе частот от Вадо (рис.4).
(а)
Ва(б)

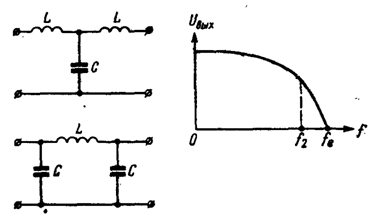

Рисунок - 1 Фильтры нижних частот (а) и его АЧХ (б).

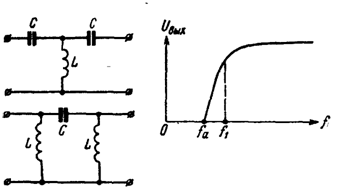

Рисунок - 2 Фильтры верхних частот

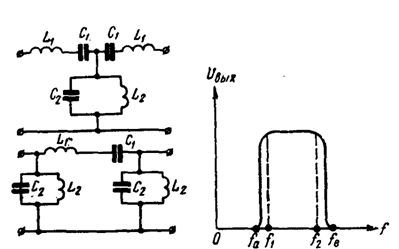

Рисунок тАУ 3 Полосовые фильтры

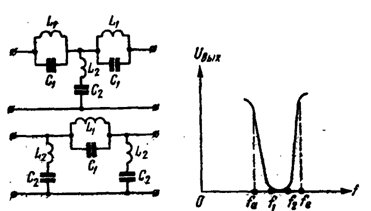

Рисунок тАУ 4 Заграждающие фильтры
Широкополосный фильтр состоит из звеньев, включающих в себя только элементарные контуры. Поэтому механизм фильтрации в широкополосных фильтрах определяется в основном процессами, происходящими в элементарны Ваконтурах, т. е. в двухэлементных двухполюсниках, имеющих одну резонансную частоту.
Полное сопротивление Z любого элементарного контура состоит из активной R и реактивной X составляющих:
Z = R + jX (1)
или
Y = G + jB (2)
где Y тАУ полная проводимость
G тАУ активная составляющая полной проводимости
B тАУ реактивная составляющая поной проводимости
Реактивное сопротивление последовательного контура на частоте
Ва=
равно нулю, активное сопротивление при этом мало, так как оно определяется только потерями в контуре; полное сопротивление контура близко к нулю. Поэтому последовательные контуры применяются в параллельных плечах Т-образных звеньев фильтров верхних частот (рис.5)., так как они оказывают сильное шунтирующее действие на частотах, близких к резонансной.

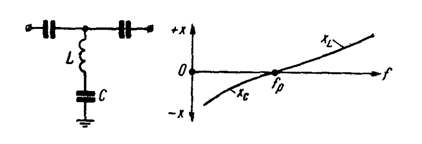

Рисунок тАУ 5 Схема звена ФВЧ и резонансные характеристики последовательного контура
Реактивная проводимость Ва= равна нулю. Следовательно, такой контур является фильтром-пробкой для частот, близких к резонансной. Поэтому параллельные контуры применяются в последовательных плечах П-образных звеньев фильтров нижних частот (рис.6). Резонансные частоты элементарных контуров равны частотам бесконечного затухания соответствующих звеньев
Ва=
. Резонансные частоты контуров, или частоты бесконечного затухания, для ФНЧ располагаются выше частот полосы пропускания (
>), а для ФВЧ тАУ ниже (<). Параллельные плечи фильтра шунтируют частоты полосы задерживания в то время, как последовательные являются для них пробкой. В полосе пропускания сопротивление параллельных плеч фильтра , напротив, велико, а сопротивление последовательных плеч близко к нулю.

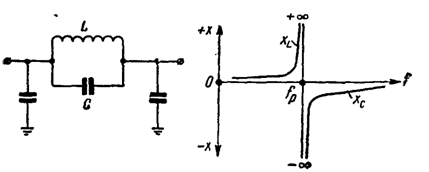

Рисунок тАУ 6 Схема звена ФНЧ и резонансные характеристики параллельного контура
Благодаря этому через фильтр беспрепятственно проходят частоты полосы пропускания. В этой связи становится понятным, почему в широкополосных фильтрах все звенья настраиваются на частоты полосы задерживания.
Крутизна частотной характеристики фильтра в переходной области зависит от числа звеньев. Широкополосный фильтр всегда состоит из фильтра нижних частот и фильтра верхних частот. Полоса пропускания широкополосный фильтра Ва- Ваобразуется благодаря перекрытию полос пропускания ФНЧ (0 -) и ФИЧ (-
) - (рис.7)

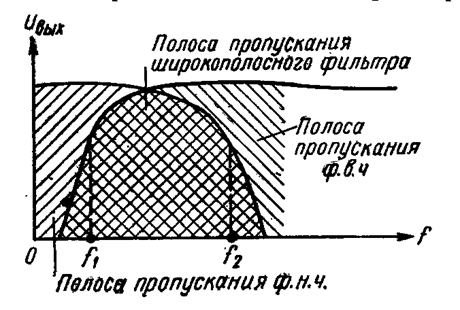

Рисунок тАУ 7 Образование полосы пропускания широкополосного фильтра
2 Пример расчета фильтра нижних частот на заданные параметры
Аналитический метод расчета цепочных фильтров основан на нахождении оптимальных параметров фильтра по заданной характеристике собственного или рабочего затухания. При этом реализуется фильтр, удовлетворяющий заданным условиям, при минимальном числе элементов, что гарантирует минимальное искажение в полосе пропускания. Отметим, что, так как последовательно и параллельно-производные звенья фильтров являются дуальными, т.е. взаимообратными, а свойства таких схем в отношении передачи энергии аналогичны, то количество расчетных формул, используемых для расчета фильтров, будет вдвое уменьшено. Поэтому ведется единый расчет фильтра.
Требуется рассчитать фильтр, удовлетворяющий следующим техническим требованиям:
1. Полоса пропускания
= 50 кГц,
= 100 кГц,
где Ваи Васоответственно нижняя и верхняя граничные полосы пропускания.
2. Полоса задерживания
От
= 115 кГц и выше
где
Ваи Васоответственно верхняя и нижняя граничные полосы задерживания.
3. Рабочее затухание в полосе пропускания
Ва7дБ =
=0,805 неп
4. Рабочее затухание в полосе задерживания
Ва50 дБ =
=5,75 неп
5.Фильтр включается между сопротивлением нагрузок
= 1000 Ом
6.Отклонение характеристического сопротивления от номинального в полосе пропускания (коэффициент несогласованности)
Ва=
10 % =0,1
7. Амплитуда входного сигнала
Ва= 5 В
9. Коэффициент использования полосы пропускания.
8. Рекомендуется выполнить катушки индуктивностей на альсиферовых сердечниках.
Прежде чем приступить к расчету фильтра, необходимо определить критерий полосности
=
Так как n < 2, рассчитываем фильтр как полосовой.
Зная
вычислим
,затем определим затухание несогласованности
Выбрав класс фильтра по сопротивлению (обычно 2-ой), т.е.
=2, найти параметр
Далее определить расчетный параметр полосы пропускания
и затем расчетный параметр
Найдем коэффициент использования полосы пропускания
И только потом можно определить коэффициент использования полосы задерживания
Ваи теоретическую частоту среза. Для реальных фильтров
. Заданные параметры Ваи = 100 кГц, определим теоретическую частоту среза
Так как теоретическая частота среза лежит в пределах переходной области, она удовлетворяет предъявленным условиям. Исходя из этого, определяем предварительный коэффициент использования полосы пропускания
Поскольку величина не превышает предельно достижимого в реальных фильтрах значения 0,98, останавливаемся на этих значениях
и . Определяем коэффициент использования полосы задерживания
Ваи расчетные параметры
- расчетный параметр и
- расчетный параметр полосы задерживания:
Зная , определяем затухание одного звена фильтра с учетом потерь в полосе задерживания
Далее находим минимальное собственное затухание всего фильтра
в полосе задерживания, которое необходимо для обеспечения гарантируемого минимума затухания
По найденным значениям Ваи
Ваопределяем число звеньев N (или, что то же самое, класс фильтра по затуханию)
Для выбранного округленного числа звеньев N=4 пересчитываем величины , , , а также . Уточнив все эти параметры проверяем отклонение характеристического сопротивления
от номинального.
Зная
, пересчитываем коэффициент использования полосы задерживания
,
используя который, определяем уточненную верхнюю теоретическую частоту среза
Полученное значение теоретической частоты среза удовлетворяет исходным требованиям, так как находится в переходной области. Далее определяем уточненный коэффициент использования полосы пропускания
,
Теперь по сути дела возвращаемся в начало расчета. Для проверки отклонения характеристического сопротивления фильтра от номинального сопротивления нагрузки в полосе пропускания рассчитываем параметры
,
Ваи
(по данным полосы пропускания):
Выбираем заранее фильтр 2-го класса по сопротивлению и определяем затухание несогласованности в полосе пропускания
и затухание эха
После определяем величину отклонения Вахарактеристического сопротивления от номинального в полосе пропускания
Что удовлетворяет исходным техническим требованиям. Таким образом, на основании проведенного расчета выбран фильтр 2-го класса по сопротивлению с числом звеньев N=4. Отклонение характеристического сопротивления от номинального в полосе пропускания составляет 3,558 %, коэффициент использования полосы пропускания =0,885, теоретическая частота среза =113,016 кгц.
Расчетные параметры необходимые в дальнейшем,
=0,43 Ва
=0,4659=113,016 кгц.
Так как фильтр состоит из четырех звеньев, то для каждого звена рассчитываем коэффициент
Ваи соответственно расчетный параметр m.
где
=1,2,3,4 - № звена
N= 4 тАУ число звена
Таким образом
Проверкой правильности расчета при четном числе звеньев служит соблюдение следующих соотношений:
,
Ваи т.д.
т.е. в рассматриваемом примере
Ваи т.д.
Для расчета коэффициентов m полагаем, что
=0,43, тогда
Затем определяем
Для получения наилучшего согласования фильтра с нагрузкой начинаем и оканчиваем фильтр полузвеньями, у которых значение коэффициента m ближе к
. В рассматриваемом примере этому требованию удовлетворяет коэффициент
.
Внутри фильтра звенья с различными коэффициентами
Вамогут соединяться в произвольном порядке, но при условии соблюдения согласования.
Затем приступаем к выбору конкретной схемы фильтра нижних частот. При этом нужно стремиться к выбору звеньев с наименьшим числом катушек индуктивности, поскольку именно эти элементы наиболее усложняют производство и настройку фильтра. Так как класс фильтра определяется классом конечных полузвеньев, то для них выбираем звено типа 2А1н (звено Т-образного вида, 2-го класса по сопротивлению, с одной стороной среза фильтра нижних частот) и делим его пополам, для того, чтобы не увеличивать общее число звеньев. При этом получаются оконечные полузвенья Г-образного вида. В качестве промежуточных звеньев используем звенья типа 1В1н (звено П-образного вида, первого класса по сопротивлению, с одной частотой среза, фильтра нижних частот). Далее составляем полную принципиальную схему всего фильтра нижних частот рисунок 8.
звена 2А1н 1В1н 1В1н1В1нзвена 2А1н
Рисунок 8 тАУ Полная принципиальная схема фильтра нижних частот
Первый этап расчета заканчиваем вычислением частот минимального затухания, лежащих в полосе задерживания.
соответственно
Формула для расчета частот минимального затухания
Аналогично формуле для расчета
Вас той лишь разницей, что вместо параметра
Ваподставляется
. Коэффициент
, аналогичный коэффициенту
, рассчитывается по формуле
где
=1,2,3,4 тАУ № звена
N= 4 тАУ число звеньев
=0,3986 тАУ ранее определенный параметр
Таким образом
Проверка правильности расчета коэффициентов
:
,
Ваи т.д.
где
т.е. в рассматриваемом примере
Ваи т.д.
Далее для каждого звена определяем параметр
и частоту минимального затухания:
Частота последнего минимума затухания должна совпадать с верхней граничной частотой полосы задерживания. Кроме того должно соблюдаться строгое чередование частот бесконечного и минимального затухания. Правильность расчета подтверждается в рассматриваемом примере равенством и таблицей 1.
Таблица 1
| Частота, кгц | 1 звено  | 2 звено  | 3 звено  | 4 звено  |
| 310,442 | 139,356 | 119,137 | 115,313 |
| 176,369 | 125,179 | 116,4189 | 115 |
