Проектування високошвидкiсноi лiнii внутрiшньозонового зв'язку Одеськоi областi

Реферат

Об'iкт проектування - синхронна транспортна мережа Одеськоi областi з використанням SТМ - 4.

Мета роботи - спроектувати високошвидкiсну лiнiю внутрiшньозонового зв'язку.

Метод проектування - розрахунковий iз використанням комп'ютерних технологiй.

В дипломному проектi була спроектована високошвидкiсна лiнiя внутрiшньозонового зв'язку Одеськоi областi. Приведено розрахунок числа каналiв i ПЦП, розрахунок довжин дiлянок регенерацii. Також приведений розрахунок параметрiв лiнiйного тракту. Наданi рекомендацii по прокладенню та монтажу оптичного кабелю. Для проектованоi мережi розглянено технiко-економiчне обТСрунтування.


1. Проектування синхронноi транспортноi мережi

1.1 Загальнi положення

У даному дипломному проектi у вiдповiдностi з технiчним завданням, необхiдно проектувати високошвидкiсну лiнiю внутрiшньозонового зв'язку Одеськоi областi, яка повинна з'iднувати мiста: Одеса, Бiляiвка, Б. Днiстровський, Татарбунари, Кiлiя, РЖзмаiл, Ренi, Болград, Арциз, Тарутине, Сарата.

Передача сигналiв ЦСП здiйснюiться по кабельним, радiорелейним i супутниковим лiнiям зв'язку. Технологiя SDH орiiнтована на використання волоконно-оптичних кабелiв, в яких передача практично не пiдлягаi дii електромагнiтних завад, що надаi мережi надiйнiсть та самовiдбудову. Тому, як середовище передачi проектуiмоi лiнii зв'язку, вiзьмемо волоконно-оптичний кабель. Для проектування високошвидкiсноi лiнii передачi необхiдно вибрати конфiгурацiю мережi.

1.2 Конфiгурацiя мережi

1.2.1 Топологiямереж SDН

Розглянемо базовi топологii i iх особливостi:

а) Влточка-точкаВ» - i найбiльш простим прикладом базовоi топологii SDH (малюнок 1.1). Вона може бути реалiзована за допомогою термiнальних мультиплексорiв ТМ, як на схемi без резервного каналу прийому/передачi, так i за схемою з стовiдсотковим резервуванням типу 1+1, що використовуi основний i резервний електричний чи оптичний агрегатнi виходи (канали прийому/передачi). При виходi з ладу основного каналу мережа в лiченi десятки мiлiсекунд автоматично переходить на резервний;

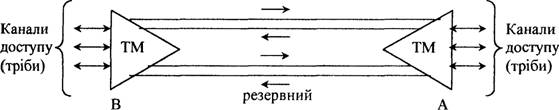

Рисунок 1.1 - Топологiя Влточка-точкаВ», реалiзована з використанням ТМ

б) топологiя Влпослiдовний лiнiйний ланцюгВ» (малюнок 1.2). Ця базова топологiя використовуiться, коли iнтенсивнiсть трафiку в мережi не так велика й iснуi необхiднiсть вiдгалужень у рядi точок на лiнii, де можуть вводитися i виводитися канали доступу. Вона реалiзуiться з використанням як термiнальних мультиплексорiв на обох кiнцях, так i мультиплексорiв вводу/виводу в точках вiдгалуження. Ця топологiя нагадуi послiдовний лiнiйний ланцюг, де кожен мультиплексор вводу/виводу i окремою ii лапкою. Вона може бути представлена виглядi послiдовного лiнiйного ланцюга без резервування, або бiльш складним ланцюгом з резервуванням типу 1+1;

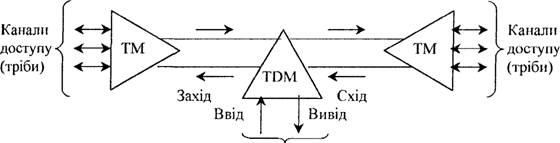

Рисунок 1.2 - Топологiя Влпослiдовний лiнiйний ланцюгВ», реалiзований на ТМ й ТDМ

в) топологiя ВлзiркаВ» (малюнок 1.3), що реалiзуi функцiю концентратора. У цiй топологii один з вiддалених вузлiв мережi, зв'язаний з центром комутацii чи вузлом мережi SDН на центральному кiльцi, вiдiграi роль концентратора, де частина трафiку може бути виведена на термiнали користувачiв, що тодi як залишкова його частина може бути розподiлена по iншим вiддаленим вузлам. РЖнодi таку схему називають оптичним концентратором, якщо на його входи "Подаються частково заповненi потоки рiвня STМ-N (чи потоки рiвня на ступiнь нижче), а на його вихiд надходить STМ-N. Фактично ця топологiя нагадуi топологiю ВлзiркаВ», де як цей гральний вузол використовуiться мультиплексор SDH.

Рисунок 1.3 тАУ Топологiя ВлзiркаВ» з мультиплексором як концентратор
