Расчет зеркальной параболической антенны с облучателем в виде конического рупора

1. РАiЕТ ГЕОМЕТРИЧЕСКИХ И ЭЛЕКТРОДИНАМИЧЕСКИХ ПАРАМЕТРОВ ОБЛУЧАТЕЛЯ И ПАРАБОЛОИДА

1.1 Выбор фидера. Определение шумовой температуры фидерного тракта

1.2 Определение диаметра раскрыва

1.3 Аппроксимация аналитического вида ДН облучателя функцией вида cosn/2Y

1.4 Определение угла раскрыва и фокусного расстояния зеркальной антенны

2. РАiЕТ ГЕОМЕТРИЧЕСКИХ И ЭЛЕКТРОДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК ПОЛЯ

2.1 Диаграммы направленности облучателя

2.1 Распределение поля в апертуре зеркала

3. РАiЕТ ПРОСТРАНСТВЕННОЙ ДИАГРАММЫ НАПРАВЛЕННОСТИ И ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ПАРАБОЛИЧЕСКОЙ АНТЕННЫ

4 КОНСТРУКТИВНЫЙ РАiЕТ АНТЕННЫ

4.1 Расчет профиля зеркала

4.2 Выбор конструкции зеркала

4.3 Определение допусков на точность изготовления

5. СОПОСТАВЛЕНИЕ РАiЕТНОГО И ЗАДАННОГО УРОВНЯ БОКОВЫХ ЛЕПЕСТКОВ, ВЫРАБОТКА РЕКОМЕНДАЦИИ ДЛЯ ОБЕСПЕЧЕНИЯ СООТВЕТСТВИЯ ЭТИХ УРОВНЕЙ

ЗАКЛЮЧЕНИЕ

СПИСОК ЛИТЕРАТУРЫ



ИСХОДНЫЕ
ДАННЫЕ

Рассчитать малошумящую параболическую антенну. Исходные данные:

Частота сигнала генератора, подводимого к антенне, f = 1,0 ГГц;

Ширина главного лепестка ДН на уровне половинной мощности 2Q0.5

2QН0.5 = 49 мрад;

2QЕ0.5 = 54 мрад;

Уровень боковых лепестков (- 17) дБ;

Тип облучателя: Полуволновой вибратор с дисковым контррефлектором;

Средняя яркостная температура неба Тнср = 5 К;

Температура шумов приемника Тпр = 1800 К;

Длина фидерной линии lф=5 м.



ВВЕДЕНИЕ

Параболические антенны в последнее время находят все более широкое применение в космических и радиорелейных линиях связи. В 1888 году известный немецкий физик Г. Герц в своих опытах по СВЧ оптике впервые применил в качестве фокусирующего устройства параболический цилиндр. Интерес к зеркальным антеннам не ослабевает и в наши дни в связи со стремительным развитием космических радиотехнических систем и комплексов.

Достаточная простота и легкость конструкции, возможность формирования самых разнообразных диаграмм направленности, высокий КПД, малая шумовая температура тАУ вот основные достоинства, зеркальных антенн, обуславливающих их широкое применение в современных радиосистемах.

Целью данной курсовой является освоение методики проектирования зеркальных параболических антенн: определение их основных электродинамических параметров и конструктивный расчет.

В курсовой работе определение поля излучения параболической антенны производится апертурным методом, который широко применяем при проектировании зеркальных антенн.


1 РАiЕТ ГЕОМЕТРИЧЕСКИХ И ЭЛЕКТРОДИНАМИЧЕСКИХ ПАРАМЕТРОВ ОБЛУЧАТЕЛЯ И ПАРАБОЛОИДА

1.1 Выбор фидера. Определение шумовой температуры фидерного тракта

В качестве фидера будет использован прямоугольный волновод. Его параметры для частоты f = 1.0 ГГц даны в [1], приложение А:

Васм

a = 0.00405 дБ/м

Шумовая температура фидерного тракта Тф:

,

где α тАУ коэффициент затухания линии передачи [дБ/м],

lф тАУ длина фидерной линии [м].

.

Выразим КПД из формулы:

Тф=T0В·(1-КПД),

где Т0=290К.

Тогда КПД равен:


.

Шумовая температура антенной системы:

a1 = 1 - cosn+1Y0 = 0.929 (см. пункт 1.4)

ВаК;

К.

1.2 Определение диаметра раскрыва

Зеркальная антенна тАУ направленная антенна, содержащая первичный излучатель и отражатель антенны в виде металлической поверхности. Параболическая зеркальная антенна представлена на рисунке 1.

Рисунок 1 тАУ Зеркальная параболическая антенна

В случае равномерно возбуждённого раскрыва параболического зеркала ширина ДН приближённо определяется:

,

где 2Q0.5 тАУ ширина диаграммы направленности на уровне половинной мощности, рад.;

l - длина волны излучаемого (принимаемого) антенной радиосигнала;

R0 тАУ радиус раскрыва зеркала (рисунок 1).

Длина волны определяется по формуле:

Ваcм.

Неравномерное возбуждение раскрыва зеркала приводит к некоторому расширению главного лепестка ДН, так как уменьшается эффективная площадь раскрыва. Чаще всего диаграммы направленности зеркальных антенн не обладают осевой симметрией, т.е. ширина главного лепестка в плоскостях Е и Н различна. В большинстве практических случаев это влечёт за собой следующее изменение:

где 2QН0.5 , 2QЕ0.5 ширина ДН соответственно в плоскостях H и E.

Для Е и Н плоскостей соответственно найдем радиусы раскрыва:

Вам;

Вам.


Исходя из исходных данных о ширине диаграммы направленности в обеих плоскостях, можно определить диаметр раскрыва dp= 2 × R0, причем, из полученных двух значений диаметра следует выбрать наибольшее. Следовательно,

R0 = 3.673 м,

dp= 2×R0 = 2×3.673 = 7.346 м.


1.3 Аппроксимация аналитического вида ДН облучателя функцией вида cosn/2Y

В зависимости от размещения облучателя относительно зеркала можно получить то или иное значение КНД. При определенном оптимальном отношении Ro/fo КНД наибольший. Это объясняется тем, что количество теряемой энергии зависит от формы диаграммы направленности облучателя и от отношения Ro/fo. При уменьшении отношения Ro/fo от оптимального КНД уменьшается, так как увеличивается часть энергии, проходящей мимо зеркала. С другой стороны, увеличение этого отношения также приводит к уменьшению КНД в связи с более сильным отклонением закона распределения возбуждения от равномерного. Оптимальное значение Ro/fo определяется по аппроксимированной нормированной ДН облучателя (аппроксимация функцией вида F(Q)=cosn/2(Q), где n определяет степень вытянутости ДН облучателя).

Рисунок 2 - Варианты размещения облучателя


Для вибратора с контррефлектором в виде диска:

n=4; R0/f0=1.0тАж1.25; ν=0.82

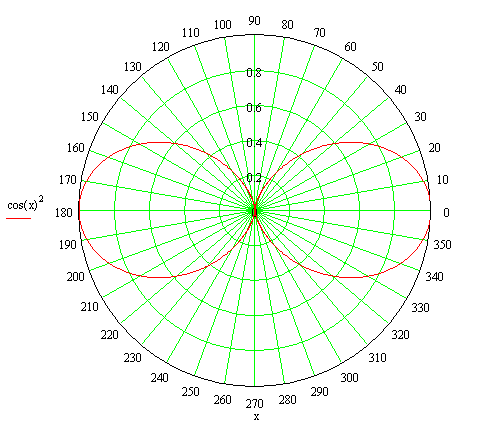

Аппроксимированная нормированная ДН представлена на рисунке 3.
