Отопление здания
Общая часть
Теплотехника тАУ область науки, техники, занимающаяся вопросами получения и использования тепла.
Одновременно с теплотехникой развивались системы отопления и вентиляции, предназначенные для обеспечения санитарно-гигиенических требований, предъявляемых к зданию и поддержания требуемого температурно-влажностного режима помещений здания.
Для создания системы отопления здания в курсовом проекте выполняется:
ü теплотехнический расчёт наружных стен, подвального и чердачного перекрытий;
ü расчёт теплопотерь всех помещений здания;
ü определение удельной тепловой характеристики здания;
ü выбор и конструирование системы отопления;
ü расчёт нагревательных приборов;
ü гидравлический расчёт трубопроводов.
В данном курсовом проекте проектируется жилое девятиэтажное здание, наружные стены которого панельные плотностью 2500 кг/м3, между слоями тАУ утеплитель, без наружной штукатурки, изнутри тАУ известково песчаная штукатурка толщиной 0,02 м.
В здании имеется подвал и чердак. Подвал не отапливаемый, без окон. Строительный объём здания тАУ 27,0
Ва24,0 Ва28,0 .
В жилом здании проектируется однотрубная горизонтальная система отопления с редукционными вставками без регулирования.
Тип нагревательных приборов тАУ радиаторы стальные РСВ1-2.
Район постройки проектируемого здания тАУ город Гомель Республики Беларусь, для которогой характерны следующие климатические данные:
ü средняя температура наружного воздуха наиболее холодных суток обеспеченностью 0,92 tн = тАУ 28 0С;
ü средняя температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92 tн = тАУ 24 0С;
ü средняя температура наружного воздуха наиболее холодных суток обеспеченностью 0,98 tн = тАУ 32 0С;
Расчётные параметры воздуха в помещении для расчёта наружных ограждающих конструкций здания:
ü расчётная температура воздуха tв = 18 0С;
ü относительная влажность воздуха φв =55 %.
Влажностный режим помещений и условия эксплуатации ограждающих конструкций здания принимаются в зависимости от температуры и относительной влажности внутреннего воздуха:
ü влажностный режим помещений тАУ нормальный;
ü условия эксплуатации ограждений тАУ Б.
1 ТЕПЛОТЕХНИЧЕСКИЙ РАiЁТ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
Ограждающие конструкции совместно с системами отопления, вентиляции и кондиционирования воздуха должны обеспечивать нормируемые параметры микроклимата помещений при оптимальном энергопотреблении.
Сопротивление теплопередаче Rо ограждающих конструкций следует принимать равным экономически целесообразному сопротивлению теплопередаче Rоэк, определённому исходя из условия обеспечения наименьших приведенных затрат, но во всех случаях не менее требуемого сопротивления теплопередаче Rотр по санитарно-гигиеническим условиям и не менее нормативного Roнорм. Сопротивление теплопередаче внутренних ограждающих конструкций следует определять в случаях, когда разность температур внутреннего воздуха в разделяемых этими конструкциями помещениях превышает 3В°С.
Требуемое сопротивление теплопередаче Rотр, (м2В°С)/Вт, ограждающих конструкций, за исключением заполнения световых проёмов (окон, балконных дверей и фонарей), определяется по формуле:
Rотр =
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.1)
где n тАУ коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, принимаемый по таблице 5.3;
tвтАУ расчётная температура внутреннего воздуха, В°С, принимается по таблице 4.1;
tнтАУ расчётная зимняя температура наружного воздуха, В°С, принимается по таблице 4.1 с учётом тепловой инерции ограждающих конструкций;
ΔtнтАУ нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, принимается по таблице 5.5[1];
αвтАУ коэффициент теплопередачи внутренней поверхности ограждающих конструкций, принимается конструктивно: αв= 8,7 Вт/(м2 В°С).
Расчётную температуру внутреннего воздуха для жилого здания принимаем tв= 18В°С. В угловых помещениях расчётная температура воздуха должна быть 20В°С.
Расчётную зимнюю температуру наружного воздуха принимаем в зависимости от тепловой инерции.
Тепловую инерцию D ограждающей конструкции определяем по формуле:
D = R1s1+ R2s2+тАж.+ Rnsn, (1.2)
где R1,R2,тАж.RnтАУ термические сопротивления отдельных слоёв ограждающей конструкции, (м2 В°С)/Вт;
s1,s2тАжsnтАУ расчётные коэффициенты теплоусвоения материала отдельных слоёв ограждающей конструкции, Вт/(м2 В°С), принимаемые по таблице А1 приложения А[1].
Термическое сопротивление R [(м2 В°С)/Вт] слоя многослойной ограждающей конструкции определяется по формуле:
R =
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.3)
где δтАУ толщина слоя, м;
λтАУ коэффициент теплопроводности материала слоя, [Вт/(м В°С)], принимаемый по таблице А1 приложения А[1].
1.1 Теплотехнический расчёт наружной стены
Согласно принятой конструкции наружной стены (рисунок 1) наружные стены изготавливаются из трехслойной железобетонной оболочки, заполненной минераловатными плитами. Толщину утеплителя определяем исходя из теплотехнического расчета.
Рисунок 1 тАУ Конструкция наружной стены
По приложению А[1] и в соответствии с принятой конструкцией выбираем необходимые для расчёта характеристики материалов:
1. Известково-песчаная штукатурка
ρ3 = 1600 кг/м3, l3 = 0,70 Вт/(м×В°С), s3 = 8,69 Вт/(м2×В°С);
2. Маты минераловатные прошивные:
ρ2 = 125 кг/м3, l2 = 0,064 Вт/(м×В°С), s2 = 0,73 Вт/(м2×В°С);
3. Железобетонная оболочка панели:
ρ3 = 2500 кг/м3, l3 = 2,04 Вт/(м×В°С), s3 = 19,70 Вт/(м2×В°С).
Расчёт производим из условия: R0 =R0эк{R0норм,R0тр}
Принимаем R0 = R0норм = 2,5 (м2×В°С)/Вт (таблица 5.1[1]);
αв= 8,7 Вт/(м2 В°С) (таблица 5.4[1]);
αн= 23 Вт/(м2 В°С) (таблица 5.7[1]),
и определяем толщину утеплителя из выражения:
R0 =
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.4)
где R0 тАУ сопротивление теплопередаче ограждающей многослойной конструкции, (м2×В°С)/Вт;
δ тАУ толщина слоя, м;
λ тАУ коэффициент теплопроводности слоя, принятый с учётом условий эксплуатации, Вт/(м×В°С);
aн - коэффициент теплоотдачи наружной поверхности ограждения конструкции для зимних условий, Вт/(м2×В°С);
aв - коэффициент теплоотдачи внутренней поверхности ограждения конструкции, Вт/(м2×В°С).
δ2 = [ R0 тАУ (
)] λ2 = [2,5тАУ (
)] 0,064 = 0,146 м.
Конструктивно принимаем δ2 = 15 см и определяем тепловую инерцию ограждения D по формуле (1.2)
D =
= 2,53
Расчётная температура внутреннего воздуха tв=18В°С, нормативный температурный перепад между температурой внутренней поверхности ограждающей конструкции Δtв=6В°С, а расчётная зимняя температура наружного воздуха tн = тАУ28В°С.
По имеющимся данным по формуле (1.1) определяем требуемое сопротивление теплопередаче:
Rотр =
= 0,881 (м2×В°С)/Вт
По формуле (1.4) определим действительное сопротивление теплопередаче наружной стены:
R0 =
Ва= 2,60 (м2×В°С)/Вт;
Так как Rо > Rонорм и Rо > Rотр, то принятая конструкция наружных стен отвечает теплотехническим требованиям.
По принятому значению Rо проверяем отсутствие конденсации влаги на поверхности наружных стен. Для этого определяем температуру внутренней поверхности ограждающей конструкции:
τв = tв тАУ
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.5)
τв = 18 тАУ
= 15,97В°С
Полученное значение τв должно быть больше температуры точки росы τр , которая определяется по формуле:
τр =
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.6)
где ев тАУ упругость водяных паров в воздухе помещения, Па;
ев =
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.7)
где φ тАУ относительная влажность воздуха в помещении, %, φ = 55%.
ев =
= 1170,75 Па
τр =
= 8,48 В°С
Так как τв > τр, то конденсации влаги не предвидится.
1.2 Теплотехнический расчёт подвального перекрытия

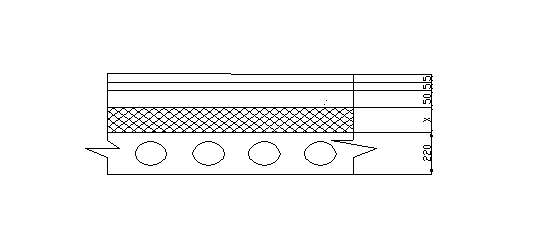

Согласно принятой конструкции подвального перекрытия (рисунок 2) несущая часть которого тАУ многопустотные железобетонные настилы, с круглыми пустотами, толщиной 220 мм. На плиты укладывается утеплитель, толщину которого необходимо определить. Поверх утеплителя - керамзитовый гравий 50 мм, рубероид, линолеум.
Рисунок 2 тАУ Конструкция подвального перекрытия
По приложению А[1] и в соответствии с принятой конструкцией выбираем необходимые для расчёта характеристики материалов:
1. Железобетонная плита
ρ1 = 2500 кг/м3, l1 = 2,04 Вт/(м×В°С);
2. Маты минераловатные прошивные
ρ2 = 125 кг/м3, l2 = 0,064 Вт/(м×В°С);
3. Керамзитовый гравий
ρ3 = 600 кг/м3, l3 = 0,17 Вт/(м×В°С);
4. Рубероид
ρ4 = 600 кг/м3, l4 = 0,17 Вт/(м×В°С)
5.Линолеум поливинилхлоридный многослойный:
ρ5=1600 кг/м3, l4=0,33 Вт/(м×В°С)
Для перекрытий над подвалами и подпольями расчётная зимняя температура наружного воздуха принимается равной средней температуре наиболее холодной пятидневки независимо от массивности перекрытия.
Расчётная зимняя температура наружного воздуха tн = тАУ 28В°С, расчётная температура внутреннего воздуха tв = 18В°С, нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции
Dtн = 2В°С, αв = 8,7 Вт/(м2×В°С), αн = 6 Вт/(м2×В°С)
По имеющимся данным по формуле (1.1) определяем требуемое сопротивление теплопередаче:
Rотр =
= 1,586 (м2×В°С)/Вт.
Принимаем Rо = Rотр = 1,586 (м2×В°С)/Вт и определяем толщину утеплителя из выражения (1.4):
δ2 =[R0тАУ(
)]λ2=
=[1,586тАУ (
)] 0,064 = 0,055м.
Конструктивно принимаем толщину утеплителя δ2 = 55мм.
По формуле (1.4) определим действительное сопротивление теплопередаче подвального перекрытия:
Rо =
= 1,510 (м2×В°С)/Вт
Так как Rо > Rотр, то принятая конструкция подвального перекрытия отвечает теплотехническим требованиям.
1.3 Теплотехнический расчёт чердачного перекрытия

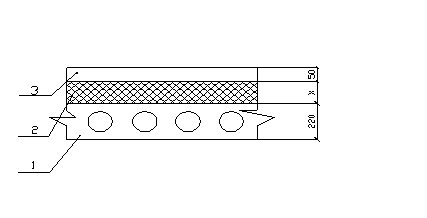

Согласно принятой конструкции чердачного перекрытия (рисунок 3) несущая часть которого тАУ многопустотные железобетонные плиты (1), с круглыми пустотами, толщиной 220 мм. На плиты укладывается утеплитель (2), толщину которого необходимо определить. Поверх утеплителя тАУ керамзитовый гравий (3) толщиной 50 мм.
Рисунок 3 тАУ Конструкция чердачного перекрытия
По приложению А[1] и в соответствии с принятой конструкцией выбираем необходимые для расчёта характеристики материалов:
1. Железобетонная плита
ρ1 = 2500 кг/м3, l1 = 2,04 Вт/(м×В°С), s1 = 19,70 Вт/(м2×В°С);
2. Маты минераловатные прошивные:
ρ2 = 125 кг/м3, l2 = 0,064 Вт/(м×В°С), s2 = 0,73 Вт/(м2×В°С);
3. Керамзитовый гравий
ρ3 = 600 кг/м3, l3 = 0,17 Вт/(м×В°С), s2 = 2,54 Вт/(м2×В°С);
Расчёт производим из условия
R0 =R0эк{R0норм,R0тр}
Принимаем R0 = R0норм = 3 (м2×В°С)/Вт (таблица 5.4[1]);
αв= 8,7 Вт/(м2 В°С) (таблица 5.4[1]);
αн= 12 Вт/(м2 В°С) (таблица 5.7[1]),
и определяем толщину утеплителя из выражения (1.4)
δ2 = [ R0 тАУ (
)] λ2 = [3тАУ (
)] 0,064 = 0,154 м.
Конструктивно принимаем δ2 = 160 мм и определяем тепловую инерцию ограждения D по формуле (1.2):
D =
= 4,70.
Определим расчётную зимнюю температуру наружного воздуха:
tн =
= тАУ26,5В°С
По имеющимся данным по формуле (2.1) определяем требуемое сопротивление теплопередаче
Rотр =
= 1,279 (м2×В°С)/Вт
По формуле (1.4) определим действительное сопротивление теплопередаче чердачного перекрытия:
Rо =
= 3,10(м2×В°С)/Вт
Так как Rо > Rонорм и Rо > Rотр, то принятая конструкция чердачного перекрытия отвечает теплотехническим требованиям.
1.4 Теплотехнический расчёт заполнения оконных и дверных проёмов
Требуемое сопротивление теплопередаче Rотр дверей (кроме балконных) и ворот должно быть не менее 0,6 Rотр стен зданий, определённого по формуле (1.1) при расчётной зимней температуре наружного воздуха, равной средней температуре наиболее холодной пятидневки с обеспеченностью 0,92:
Rо.ст=
= 0,881 (м2×В°С)/Вт
тогда Rо.дв = 0,6 Rо.ст =
= 0,529(м2×В°С)/Вт
Требуемое сопротивление теплопередаче Rо.ок заполнения световых проёмов (окон, балконных дверей и фонарей) следует принимать по таблице 5.7/
Rо.ок окон и балконных дверей равно Rо.ок = 0,42(м2×В°С)/Вт,
Rо.ф зенитных фонарей равно Rо.ф= 0,31(м2×В°С)/Вт.
Так как требуемое сопротивление теплопередаче
Rо.ок = 0,42(м2×В°С)/Вт
то на основании данных таблицы II.8[2] принимаем тройное остекление
(R0=0,52(м2×В°С)/Вт)
2 ОТОПЛЕНИЕ ЗДАНИЯ
2.1 Расчёт теплопотерь помещений
Все отапливаемые помещения здания на планах обозначаем порядковыми номерами (начиная с №101 и далее тАУ помещения первого этажа; с №201 и далее тАУ помещения второго этажа и т.д.). Лестничные клетки обозначают отдельно буквами (ЛК1, ЛК2 и т.д.) и независимо от этажности здания рассматриваются как одно помещение.
Потери тепла помещениями через стены, полы, потолки, окна, двери учитываются при проектировании систем отопления и состоят из основных и добавочных.
Потери тепла помещениями определяются по формуле:
Q =
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (2.1)
где F тАУ поверхность ограждения, м2;
tв тАУ температура воздуха в помещении,В°С;
tн тАУ расчётная температура наружного воздуха,В°С;
Rо тАУ сопротивление теплопередачи конструкции ограждения, (м2.В°С)/Вт;
n тАУ коэффициент учёта положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху, его значение принимается по таблице 5.3 [1];
Σβ тАУ добавочные теплопотери в долях от основных потерь.
Добавочные потери теплоты через ограждающие конструкции помещений любого назначения учитывают:
добавки на различную ориентацию наружных ограждений по сторонам света (для ограждений обращённых на север, восток, северо-восток, северо-запад тАУ 10%; на запад и юго-восток тАУ 5%; на юг и юго-запад тАУ 0%);
добавки на обдувание ветром тАУ 10%;
добавки для угловых помещений тАУ 5%.
Расчет теплопотерь помещений сведён в таблицу 1.
2.2 Определение площади ограждений
Площади F, м2 отдельных ограждений тАУ наружных стен (НС), окон (О), дверей (Д), потолка (Пт), пола (П) в формуле (2.1) и линейные размеры ограждающих конструкций определены по планам и разрезам здания следующим образом:
1) площадь световых проёмов и дверей тАУ по наименьшим размерам строительных проёмов в свету;
2) площадь потолков и полов тАУ по размерам между осями внутренних стен и от внутренней поверхности наружных стен;
3) высоту стен первого этажа тАУ по размеру от уровня нижней поверхности конструкции пола первого этажа до уровня чистого пола второго этажа;
4) высоту стен промежуточного этажа тАУ по размеру между уровнями чистых полов данного и вышележащего этажей;
5) высоту стен верхнего этажа тАУ по размеру от уровня чистого пола до верха утеплителя чердачного перекрытия;
6) длину наружных стен: а)не угловых помещений тАУ по размерам между осями внутренних стен; б)угловых помещений тАУ от внешней поверхности наружных стен до оси внутренних стен или до внешней поверхности примыкающих наружных стен;
7) длину внутренних стен тАУ по размерам от внутренних поверхностей наружных стен до осей внутренних стен или между осями внутренних стен.
отопление трубопровод здание
2.3 Удельная тепловая характеристика здания
Удельная тепловая характеристика гражданского здания q определяется по формуле:
ВаВаВаВаВаВаВаВаВаВаВаВа ВаQ
q = тАФтАФтАФтАФтАФ , Вт/(м3.оС)
ВаВаВаВаВа ВаVн(tв тАУ tн).а
Q тАУ сумма теплопотерь,
Vн тАУ строительный объем здания, м3;
tср тАУ средняя температура отапливаемых помещений, 0С, принимается для жилых зданий tср = 18 0С;
tн тАУ расчетная температура наружного воздуха для холодного периода года (температура наиболее холодной пятидневки с коэффициентом обеспеченности 0,92);
а тАУ температурный коэффициент, учитывающий изменение требуемого термического сопротивления наружных ограждений в зависимости от
tн, а = 0,54 + 22/(tср тАУ tн)
а = 0,54 + 22/(18 + 24) = 1,06
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа Ва79015
q = тАФтАФтАФтАФтАФтАФтАФтАФтАФ = 0,20 Вт/(м3.оС).
ВаВаВаВаВаВа Ва8769,6∙(18 + 24)∙1,06
2.4 Характеристика системы отопления, запорно-регулирующая арматура и удаление воздуха из системы отопления
В данном здании предусмотрена система водяного отопления с радиаторами PCBI-2 при температуре теплоносителя 105 0С (в подающей магистрали) и 70 0С (в обратной магистрали).
Система отопления запроектирована однотрубная горизонтальная с редукционными вставками без регулирования.
Для пуска системы по частям, а также включение отдельных ветвей системы для ремонта на магистральных теплопроводах устанавливают вентили. Так как здание трехэтажное отключающая арматура на стояках не установлена, за исключением лестничных клеток, где она должна быть предусмотрена независимо от этажности здания.
На подводках к приборам применены трехходовые краны КРТП (с поворотной заслонкой), обладающие пониженным гидравлическим сопротивлением, что обеспечивает затекание в нагревательные приборы достаточного количества воды для их хорошего прогрева.
На лестничных клетках арматура на подводах не установлена, т. к. это место опасно в отношении замерзании воды в нагревательных приборах и трубах.
Удаление воздуха из нагревательных приборов и из всех участков теплопроводов является необходимым условием нормальной работы системы отопления. В нашей системе отопления есть необходимость установки кранов для выпуска воздуха из каждого прибора.
2.5 Расчет нагревательных приборов
Нагревательные приборы являются основным элементом системы отопления. Они устанавливаются непосредственно в помещении и должны удовлетворять теплотехническим, санитарно-гигиеническим и технико-экономическим требованиям.
Нагревательные приборы установлены у наружных ограждений под окнами.
Расчетная площадь Fp, м2, отопительного прибора независимо от вида теплоносителя определяют по формуле:
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ВаQ
Fp = тАФтАФтАФтАФтАФ В·β1 β2,
ВаВаВаВаВаВаВаВа Ваk В· (tcp + tв)
Q тАУ теплопотери помещения, Вт;
k = 11,5 Вт/(м2В·оС) тАУ коэффициент теплопередачи радиатора;
tcp тАУ средняя температура теплоносителя в приборе, 0С;
tв тАУ внутренняя температура помещения, 0С;
β1 = 1,05 тАУ поправочный коэффициент, учитывающий теплопередачу через дополнительную площадь приборов;
β2 = 1,02 тАУ поправочный коэффициент, учитывающий теплопотери вследствие размещения отопительных приборов у наружных стен.
Число секций радиаторов определяют по формуле:
ВаВаВаВаВа ВаFp β4
N = тАФтАФтАФ ,
ВаВаВаВаВаВаВа Ваf β3
f =0.95 м2 тАУ площадь одной секции радиатора;
β4 = 1 тАУ поправочный коэффициент, учитывающий способ установки радиаторов в помещении;
β3 = 0,92 + 0,16/Fp тАУ поправочный коэффициент, учитывающий число секций в одном радиаторе.
Расчет нагревательных приборов сведен в таблицу 2.
2.6 Гидравлический расчет трубопроводов
Целью гидравлического расчета трубопроводов систем отопления является выбор таких сечений теплопроводов для наиболее протяженного и нагруженного циркуляционного кольца или ветви системы, по которой при располагаемой разности давления в системе, обеспечивается пропуск заданного расхода теплоносителя.
Расчетное кольцо проходит через верхние нагревательные приборы, наиболее удаленные от ввода теплоносителя. Оно разбито на расчетные участки, под которыми принята длина трубопровода с постоянным расходом теплоносителя. На каждом участке определяются тепловые нагрузки, длины и проставляется нумерация, начиная от элеватора по расчетному кольцу.
Располагаемое циркуляционное давление определяется по формуле:
Δррц = Δрн + Б(Δре пр + Δре тр), Па
Δрн = 10 кПа тАУ искусственное давление, создаваемое элеватором;
Б = 0,4 тАУ поправочный коэффициент;
Δре пр= nВ·hВ·gВ·(ρoтАУ ρг)В·0,6 тАУ давление возникающее от охлаждения воды в приборе, Па;
Δре тр = 0 Па тАУ дополнительное давление от охлаждения воды в трубах;
n тАУ число этажей;
h тАУ высота этажей, м;
ρo= 977,81 кг/м3 тАУплотность воды в обратной магистрали;
ρг = 961,92 кг/м3 тАУ плотность воды в подающей магистрали.
Δррц = 10000 + 0,4В·9В·2,7В·9,8В·(977,81 тАУ 961,92)В·0,6 = 10908 Па
Диаметр труб в циркуляционном кольце подбираем исходя из принятого расхода воды и среднего ориентировочного значения удельной линейной потери давления от трения при движении теплоносителя по трубам:
ВаВаВаВаВаВаВаВаВаВа Ва(1 - K) Δррц
Rрц = тАФтАФтАФтАФтАФтАФ, Па/м;
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ВаΣl
К = 0,65 тАУ доля потерь давления на трение;
Σl тАУ сумма длин участков расчетного кольца, м.
ВаВаВаВаВаВаВаВаВаВаВаВаВа Ва(1 тАУ 0,65)В· 10908
Rрц = тАФтАФтАФтАФтАФтАФтАФтАФ = 38,6 Па/м.
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа Ва99,0
По полученному значению Rрц по приложению Б [2] выбираем диаметры участков d и по значению расхода воды G определяем действительные скорости движения воды и удельные потери давления от трения R. Эти данные заносим в таблицу 3.
Расход воды на участке определяем по формуле:
ВаВаВаВаВаВа Ва0,86Qуч
Gi = тАФтАФтАФтАФ , кг/ч;
ВаВаВаВаВаВаВа Ваtг тАУ tо
Qуч тАУ тепловая нагрузка участка, Вт;
tг = 105 0С тАУ температура воды в подающей магистрали;
tо = 70 0С тАУ температура воды в обратной магистрали.
Потери давления в местных сопротивлениях определяем по формуле:
υ2
Z = Σξ тАФ ρ, Па;
ВаВаВаВаВаВаВаВаВаВаВа Ва2
Σξ тАУ сумма коэффициентов местных сопротивлений на участке;
υ тАУ скорость воды на участке, м/с.
Потери давления в кольце должны быть в пределах 90% располагаемого давления
ВаВа ВаΔррц тАУ Σ(Rli + Zi) ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа10908 тАУ 10346
тАФтАФтАФтАФтАФтАФтАФтАФ В· 100 % = тАФтАФтАФтАФтАФтАФтАФ В· 100 % = 5,1 %
ВаВаВаВаВаВаВаВаВа ВаΔррц 10908
Запас давления в основном циркуляционном кольце меньше 10 % => гидравлический расчет выполнен правильно.
2.7 Расчет гидроэлеватора
Гидроэлеватор применен в системе отопления для понижения температуры t1 = 130 0C сетевой воды, поступающей по подающему теплопроводу Т1, до температуры, допустимой в системе tг = 105 0С. Основными частями элеватора являются сопло, камера всасывания, камера смешения и диффузор.
Основной расчетной характеристикой для элеватора служит так называемый коэффициент смешения и представляющий собой отношение массы подмешиваемой охлажденной воды к массе воды поступающей из тепловой сети в элеватор:
Ва ВаGп t1 тАУ tгВаВаВаВаВаВаВаВа Ва130Ва ВатАУ ВаВаВаВаВа105
u = тАФтАФ = тАФтАФтАФ = тАФтАФтАФтАФ = 0,71
ВаВаВаВаВаВа ВаGсВаВаВаВаВаВаВаВаВаВаВаВаВа Ваtг тАУ tоВаВаВаВаВаВа Ва105 тАУ 70
Далее определяем основной размер элеватора тАУ диаметр горловины перехода камеры смешения в диффузор:
ВаВаВаВаВаВаВа Ва3.6 Σ Q 3.6 ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа. 79015
Gсм = тАФтАФтАФтАФ β1β2 = тАФтАФтАФтАФтАФ = 1935 кг/ч;
ВаВаВаВаВаВаВа Ваc(tг тАУ tо) ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа4.2(105 тАУ70)
ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа Gсм ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа1935
dг = 87,4 тАФтАФтАФтАФ = 87,4 тАФтАФтАФтАФтАФтАФ = 51,42
ВаВаВаВаВаВаВаВаВаВаВаВаВаВа Ва√100√Δрн ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа√100 √ 10346
Принимаем элеватор № 7 с dг = 59 мм и определяем диаметр сопла:
dс = dг/(1 + u) = 59/(1 + 0,71) = 34,5 мм.
Определяем необходимое перед элеватором давление:
1,4(1 + u)2 Δрн = 1,4 ( 1 + 0,71)2. 10,34 = 42,34 кПа.
3 Тепловая изоляция
Тепловая изоляция имеет огромное значение в экономике теплоснабжения. Благодаря тепловой изоляции уменьшаются падение температуры теплоносителя и потери тепла при транспортировании.
Расчет тепловой изоляции рассмотрим на примере.
Стальная труба (λтр=53 Вт/(м∙0С)) внутренним диаметром d= мм с толщиной стенки δ1= ,0мм покрыта слоем изоляции, коэффициент теплопроводности которой λиз=0,05 Вт/(м∙0С). По трубе протекает вода, температура которой tж1=1050С. Коэффициент теплоотдачи воды к стенке α1=2,1∙10-3Вт/(м2∙0С). Снаружи труба омывается свободным потоком воздуха, температура которого tж2=160С; коэффициент теплоотдачи к воздуху α2=10Вт/(м2∙0С).
Найдем толщину изоляционного материала, обеспечивающую температуру наружной поверхности изоляции 600С.
Линейная плотность теплового потока через изолированную трубу
.
Линейная плотность теплового потока от изоляции к наружному воздуху
.
Приравниваем правые части этих уравнений и представим решение в виде
где
.
Подставим значения соответствующих величин и получим
.
Для графического решения полученного уравнения зададимся значениями dиз, определим у и ln(dиз/d2), а полученные результаты представим в таблице
dиз | 0,035 | 0,045 | 0,055 | 0,065 | 0,075 | 0,085 | 0,095 |
dиз/d2 | 3,98 | 5,62 | 6,25 | 7,39 | 8,52 | 9,66 | 10,79 |
ln(dиз/d2) | 1,38 | 1,72 | 1,83 | 2,00 | 2,14 | 2,27 | 2,38 |
| y | 0,9280 | 0,7217 | 0,5904 | 0,4995 | 0,4328 | 0,3818 | 0,3416 |

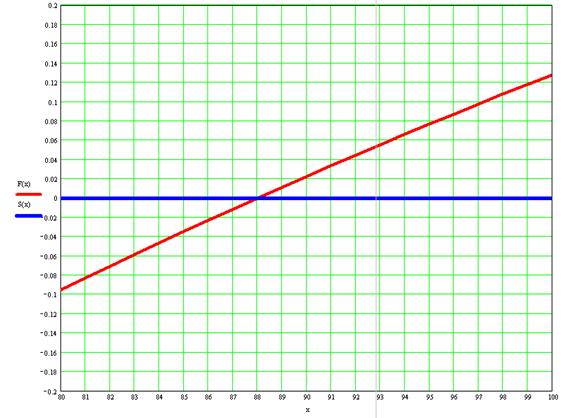

Полученные данные наносим на график и получаем значение корня dиз=0,058м, которое удовлетворяет уравнению у= ln(dиз/d2).
Линейная плотность теплового потока через изолированную трубу
Вт/м
Линейная плотность теплового потока неизолированного трубопровода
Вт/м.
Следовательно, у неизолированного трубопровода потери теплоты с 1 м в 6 раза больше, чем у изолированного.
ЗАКЛЮЧЕНИЕ
В результате теплотехнического расчета были приняты конструкции наружных ограждений, которые отвечают современным теплотехническим требованиям. В качестве утеплителя в наружных ограждениях были приняты следующие материалы:
ü для наружных стен тАУ плиты мягкие полужесткие и жесткие минераловатные на битумном связующем:
ρ = 200 кг/м3, δ = 120 мм; Rт = 2,01, (м2×0С)/Вт
ü для подвального перекрытия тАУ полистеролбетонные плиты:
ρ = 300 кг/м3, δ = 100 мм, Rт = 1,7 (м2×0С)/Вт
ü для чердачного перекрытия тАУ полистеролбетонные плиты:
ρ = 300 кг/м3, δ = 210 мм, Rт = 3,07 (м2×0С)/Вт
Был выполнен расчет теплопотерь всех помещений здания (таблица 2.1), который необходим для расчета нагревательных приборов, и определена удельная тепловая характеристика здания q = 0,32 Вт/(м3.оС).
В рассматриваемом здании применена однотрубная горизонтальная система отопления с редукционными вставками без регулирования, с искусственным побуждением циркуляции. В качестве нагревательных приборов применены радиаторы PCBI-2 с температурой теплоносителя 105 0С (в подающей магистрали) и 70 0С (в обратной магистрали).
В ходе расчета нагревательных приборов (таблица 2.2) было определено необходимое для возмещения теплопотерь количество секций в радиаторе каждого помещения.
В результате гидравлического расчета трубопроводов для системы отопления применены трубы диаметром 15, 20 мм.
В системе отопления здания соответствии с расчетом применен гидроэлеватор № 6.
Таким образом, в здании создана система отопления, обеспечивающая необходимый микроклимат помещений и отвечающая современным нормам проектирования.
Таблица 2 - Расчет нагревательных приборов
