Обнаружение многопозиционного сигнала Баркера на фоне гауссовского шума

Настоящая курсовая работа завершает изучение дисциплины "Основы компьютерного проектирования и моделирования РЭС". Цель проектирования тАУ приобретение студентами первого опыта самостоятельной разработки радиотехнической системы с помощью пакета программ OrCAD на примере системы обнаружения многопозиционного сигнала на фоне гауссовского шума (см. рисунок 1).

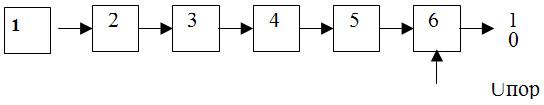

Рисунок 1 тАУ Структурная схема обнаружителя радиосигналов

1) генератор многопозиционного кода

2) модулятор

3) канал связи с шумом

4) УВЧ и демодулятор

5) согласованный фильтр

6) решающее устройство

Генератор сигнала 1 формирует n-позиционный сигнал (код Шермана, Баркера и т.п.), который поступает на вход модулятора 2, где осуществляется манипуляция несущей по амплитуде (АМн), либо по фазе (ФМн), либо по частоте (ЧМн). Далее высокочастотный сигнал поступает в радиоканал 3,содержащий передающую и приемную антенны и среду распространения радиоволн, в которой действуют различные источники как естественных, так и индустриальных радиопомех. Из приемной антенны ВЧ - сигнал поступает в усилитель высокой частоты (УВЧ) и демодулятор 4. Согласованный фильтр (i) 5 обеспечивает подавление шума (максимизирует отношение сигнал/шум в момент окончания входного сигнала). Решающее устройство 6 срабатывает при превышении заданного порогового уровня U_пор сигналом с выхода i и формирует короткий прямоугольный импульс. Наличие этого импульса ("1") на выходе решающего устройства (РУ) свидетельствует об обнаружении сигнала.

1. ГЕНЕРАТОР КОДА БАРКЕРА

Автокорреляционная функция сигнала u(t), заданного на интервале [0,T] вычисляется по формуле:
