Построение мобильной телекоммуникационной сети стандарта CDMA

В данной курсовой работе производится планирование сетей сотовой связи и расчету основных параметров сетей связи стандарта CDMA. Производится исследование функциональной зависимости параметров сети. Бюджет линии связи предназначен, для того, чтобы произвести необходимые расчеты отношения принятой битовой энергии к тепловому шуму и плотности интерференции. Расчеты основаны на известных значениях мощности передатчика, коэффициентов усиления передающей приемной антенн, значении принятых шумов, емкости канала, а также распространении сигнала и интерферирующей среды. Расчет бюджета линии связи необходим для анализа трафик-каналов прямого и обратного соединений, пилот-канала, канала поискового вызова и канала синхронизации.

1. Расчет основных параметров сети связи

1.1 Прямое соединение

При вычислении эффективного соотношения сигнал/шум для пилот-канала, канала синхронизации и канала поискового вызова, необходимо вычислить мощность принятого сигнала и принятой интерференции по каждому каналу. Нижеприведенные расчеты позволять произвести анализ канала прямого соединения.

Эффективная мощность излучения трафик канала:

, (1)

где p_tтАУ эффективная мощность излучения (ЭМИ) трафик канала (дБм);

P_tтАУ ЭМИ всех трафик каналов от передающей антенны БС (дБм);

N_t тАУ число трафик каналов поддерживаемое одной сотой;

С_fтАУ коэффициент активности речи

.

Мощность, приходящаяся на одного абонента (мобильную станцию):

, (2)

где p_uтАУ мощность в трафик канале на одного абонента (дБм);

G_tтАУ коэффициент усиления передающей антенны БС (дБ);

L_cтАУ потери в фидере БС (дБ).

.

Полная мощность базовой станции (БС):

, (3)

где p_s тАУ мощность канала синхронизации (дБм);

p_p тАУ мощность пилот - канала (дБм);

p_pgтАУ мощность канала оповещения (дБм).

Усилитель мощности БС:

, (4)

где Р_а тАУ полная мощность всех трафик-каналов, пилот-канала, поискового канала, и канала синхронизации на выходе усилителя (дБм);

Р_стАУ полная излучаемая мощность БС (дБм).

.

Полная мощность принятая мобильной станцией:

, (5)

где р_ттАУ полная мощность принятая мобильной станцией (дБм);

ВатАУ средние потери на трассе между БС и мобильной (дБ);

AlтАУ допуск на теневые потери (дБ);

Gm тАУ коэффициент усиления (на приеме) антенны мобильной станции.

Принятая мощность трафик-канала:

, (6)

где р_tr тАУ принятая мобильной станцией мощность трафик-канала от БС (дБм).

.

Принятая мощность пилот-канала:

, (7)

где р_prтАУ принятая мобильной станцией мощность пилот-канала от БС (дБм).

.

Принятая мощность поискового канала:

, (8)

где р_pgr тАУ принятая мобильной станцией мощность поискового канала от БС (дБм).

.

Принятая мощность канала синхронизации:

, (9)

где р_sr тАУ принятая мобильной станцией мощность канала синхронизации от БС (дБм).

.

Интерференция от других пользователей в трафик-канале:

, (10)

где I_ut тАУ плотность интерференции создаваемой другими абонентами в трафик-канале (дБм/Гц);

.

Интерференция, создаваемая другими базовыми станциями в трафик-канале:

, (11)

где I_ctтАУ плотность интерференции создаваемой другими БС в трафик канале (дБм/Гц);

f_rтАУ коэффициент переиспользования частоты (f_r=0.65).

Плотность интерференции для трафик-канала:

, (12)

где I_utтАУ плотность интерференции канале трафика (дБм/Гц).

.

Интерференция от других абонентов (той же БС) в пилот-канале:

, (13)

где I_uр тАУ плотность интерференции других абонентов в пилот-канале (дБм/Гц).

.

Интерференция, создаваемая другими базовыми станциями в пилот-канале:

, (14)

где I_ctтАУ плотность интерференции создаваемой другими БС в пилот-канале (дБм/Гц);

тАУ коэффициент переиспользования частоты;

.

Плотность интерференции для пилот-канала:

, (15)

где I_р тАУ плотность интерференции для пилот-канала (дБм/Гц).

.

Интерференция от других абонентов (той же БС) в поисковом-канале:

, (16)

где Iupg тАУ плотность интерференции от других абонентов в поисковом канале (дБм/Гц).

.

Интерференция, создаваемая другими базовыми станциями в поисковом-канале:

, (17)

где I_cpgтАУ плотность интерференции создаваемой другими БС в поисковом-канале (дБм/Гц);

.

Плотность интерференции для поискового-канала:

, (18)

где I_рg тАУ плотность интерференции для пиоскового-канала (дБм/Гц).

.

Интерференция от других абонентов (той же БС) в канале синхронизации:

, (19)

где I_us тАУ плотность интерференции от других абонентов в канале синхронизации (дБм/Гц).

.

Интерференция, создаваемая другими базовыми станциями в канале синхронизации:

, (20)

где I_csтАУ плотность интерференции создаваемой другими базовыми станциями в канале синхронизации (дБм/Гц);

.

Плотность интерференции для канала синхронизации:

, (21)

где I_S тАУ плотность интерференции для канала синхронизации (дБм/Гц).

.

Тепловой шум:

, (22)

где N₀ тАУ плотность теплового шума (дБм/Гц);

N_fтАУ значение шума в приемнике мобильной станции (дБ).

.

Отношение сигнал/шум + интерференция в трафик-канале:

, (23)

где b_tr тАУ скорость передачи данных в трафик-канале (бит/с).

.

Отношение сигнал/шум + интерференция в пилот-канале:

, (24)

.

Отношение сигнал/шум + интерференция в поисковом-канале:

, (25)

где b_pgr тАУ скорость передачи данных в поисковом канале (бит/с).

.

Отношение сигнал/шум + интерференция в канале синхронизации:

, (26)

где b_rs тАУ скорость передачи данных в канале синхронизации (бит/с).

.

1.2 Обратное соединение

Мощность усилителя мобильной станции:

, (27)

где p_uтАУ мощность на выходе усилителя (дБм);

Р_me тАУ полная излучаемая мощность антенны мобильной станции (дБм);

G_mтАУ коэффициент усиления передающей антенны мобильной станции (дБ);

L_mтАУ потери в кабеле мобильной станции (дБ).

.

Мощность принятая базовой станцией от одного абонента:

, (28)

где Р_cuтАУ полная мощность принятая БС по каналу трафика от мобильной станции (дБм);

L_pтАУ средние потери на трассе между БС и мобильной (дБ);

A_lтАУ допуск на теневые потери (дБ);

G_tтАУ коэффициент усиления (на приеме) антенны БС (дБ).

L_tтАУ потери в кабеле БС (дБ).

.

Плотность интерференции создаваемой другими абонентами в данной БС:

, (29)

где I_utr тАУ плотность интерференции создаваемой другими мобильными станциями (дБм/Гц)

С_атАУ коэффициент активности речи в канале (С_а=0,4-0,6);

N_tтАУ число трафик-каналов имеющихся в одной БС.

.

Плотность интерференции создаваемой другими абонентами других базовых станций:

, (30)

где I_ctrтАУ плотность интерференции от мобильных станций других базовых станций (дБм/Гц);

тАУ коэффициент переиспользования частоты.

.

Плотность интерференции создаваемой другими абонентами других базовых станций и данной БС:

, (31)

где I_trтАУ плотность интерференции создаваемой другими абонентами других БС и данной БС (дБм/Гц).

.

Плотность теплового шума:

, (32)

где N₀ тАУ плотность теплового шума (дБм/Гц);

N_fтАУ значение шума в приемнике мобильной станции (дБ).

канал сота абонент пользователь

.

Отношение сигнал/шум + интерференция в трафик-канале:

, (33)

где b_rr тАУ скорость передачи данных в трафик-канале обратного соединения (бит/с).

.

1.3 Анализ емкости базовой станции

CDMA обладает некоторыми атрибутами способствующими к увеличению емкости станции, а именно:

- учет активности речи. Обычная средняя активность речи абонента составляет 35% от полного времени его разговора. Остальное время занимают паузы, в течении которых абонент слушает собеседника. В CDMA все абоненты занимают один радиоканал. Поэтому когда кто-то из них не разговаривает, то создается меньше помех. Таким образом, сокращение активности речи уменьшает взаимные помехи, что позволяет увеличить емкость канала до трех раз. CDMA тАУ единственная технология, использующая преимущества этого явления.

- увеличение канальной емкости за счет использования секторных антенн (секторизация). В FDMA и TDMA каждая сота делится на секторы для того, чтобы уменьшить влияние интерференционных помех. В результате транкинговая эффективность разделенных каналов в каждой соте ухудшается. В CDMA секторизация применяется для для увеличения емкости путем организации трех радиоканалов в трех секторах, и таким образом, емкость увеличивается в три раза по сравнению с теоретической емкостью при использовании одного радиоканала в соте. Поэтому имеется возможность подключить дополнительного абонента, при этом качество воспроизведения речи ухудшается незначительно по сравнению с обычным режимом. Например, если в соте 40 каналов и добавляется еще один, то разница в отношении несущая/интерференция E_b/N₀ составляет всего 10log(40+1)/40=0.24 дБ;

- большим преимуществом CDMA перед остальными системами является то, что CDMA может многократно использовать полный спектр всех сот.

В случае когда количество абонентов равно N, БС принимает сигнал состоящий из необхомимого нам сигнала с мощностью С и N-1 интерферирующих сигналов также с мощностью С. Отсюда отношение несущая к интерференции может быть выражено как:

, (34)

где С тАУ уровень мощности требуемого сигнала;

I тАУ уровень мощности интерференции

. (35)

В отличие от систем FDMA и ТDMA, в системе CDMA нас больше интересует отношение E_b/N₀ чем отношение C/I.

Допустим, что:

R тАУ cкорость передачи данных (в нашем случае 9600 bps);

W тАУ ширина канала (1,25 МГц),

Тогда отношение между Eb/N0 может быть выражено как:

. (36)

Перемножая (36) и (37), получаем

. (37)

Выражение (37) определяет максимальное число абонентов в системе CDMA в зависимости от минимальной величины E_b/N₀, необходимой для нормальной работы системы, которая для передачи цифрового голоса подразумевает BER (коэффициент битовой ошибки) равный 10^-3 или меньше.

С учетом повторного использования частоты:

Ва(38)

С учетом секторизации:

Ва(39)

Формула (39) является конечной формулой для расчета емкости одной соты,

где F=0.65 тАУ эффективность многократного использования частоты;

VAF=0.35 тАУ средняя активность речи абонента;

G=1 тАУ коэффициент секторизации, для 120^о секторизации.

.

1.4 Исследование радиуса соты

Радиус соты можно получить, найдя расстояние на котором потери при распространении приводят к уровню сигнала равному требуемому, как функции загрузки соты.

Расчет бюджета радиолинии, для конкретной соты, требует нахождение величины максимальных приемлемых потерь L_max. Так как потери при распространении пропорциональны длине радиолиниизначение L_max выражает максимальную дистанцию радиолинии или другими словами эффективный радиус соты или сектора в определенном направлении.

Общее выражение для потерь, при распространи в дБ как функции расстояния:

, (40)

где d_kmтАУ расстояние в километрах;

L1 тАУ значение потерь для d_km=1;

γ тАУ закон распределения энергии.

На краях соты, d_km=R_kmи потери равны L_max. Таким образом, полное выражение для радиуса соты в километрах имеет вид

Ва(41)

Решая общее выражение относительно R_km получаем:

Ва(42)

или

. (43)

Таким образом, для нахождения отношения между радиусом соты и трафиком соте, необходимо найти выражения для максимальных потерь при распределении L_max. Эмпирическая формула для потерь была определена МСЭС (ITU-R)

где h_b и h_mвысоты антенн базовой и мобильной станции в метрах;

f_МГцтАУ центральная частота в МГц;

Ва(45)

B=30-25log₁₀ тАУ коррекционный фактор (% площади покрытой зданиями).

Формула преобразования из модели условий распространения Окумура тАУ Хата для малых и средних городов.

Таким образом,

Подставив данные в (46), получим

Таким образом, сравнивая выражения (40) и (47) находим значения для L₁ и γ,

L₁ = 123,63 и γ=35,42/10=3,542.

Теперь необходимо найти выражение для максимальных потерь при распределении L_maxотносительнозагрузки соты. Для этого необходимо определить зависимость уровня сигнала от загрузки соты.

Обозначим средний уровень сигнала, требуемый при приеме Р_s и минимальный необходимый при приеме уровень сигнала в отсутствии интерференции .

В соответствии с идеально отрегулированной по мощности моделью требуемое среднее значение принимаемого сигнала

, (48)

где отношение количества пользователей в соте (секторе) к максимальному количеству пользователей.

С учетом запаса по мощности в дБм

, (49)

.

Предположив, что база сигнала PG=128=21.1дБ и шумы приемника БС 5 дБ, следует что

Идеальное максимальное количество пользователей с учетом запаса мощности:

Ва(51)

Отсюда следует, что максимально приемлемые потери при распределении, это потери, при которых при максимальной мощности передатчика мобильного терминала и различных усилениях и потерях не при распределении в обратном канале, приводят к тому, что на БС принимается требуемый уровень сигнала. Выражение, описывающее данное состояние следующее

Ва(53)

Ваопределяет мощность мобильного терминала, которая была бы принята приемником БС в отсутствии потерь. Таким образом

, (54)

Подставляя типичные значения параметров обратного канала в (53), получаем

. (55)

Выражение для максимального ослабления при распространении как функции параметра загрузки сети Х имеет вид:

Если добавить в (56) детализированные потери из (54) с учетом запаса по мощности используемого в (49), тогда (56) можно выразить как

Теперь подставив (57) в качестве L_maxв (43) для того, чтобы получить желаемое выражение радиуса соты как функции загрузки сети

Это выражение показывает максимальный радиус соты доступной мобильному передатчику с мощностью рассмотренной в расчетах .

Найдем числовое выражение для радиуса соты, основываясь на выражении Ва(56), используя модель МСЭС(ITU-R), численные значения параметров обратного канала, а так же предполагая, что высоты антенн БС h_b=28 m, мобильной станции h_m=1.4 mи 25% покрытием территории зданиями.

Принимаемая мощность без потерь при распространении:

.

Требуемая мощность принимаемого сигнала с учетом интерференции и без запаса по мощности равна:

Ва(59)

L₁ = 123,63 и γ=35,421/10=3,542.

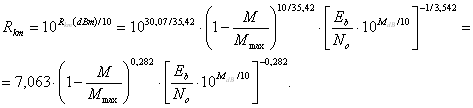

Подставляя все это в (58), получаем выражение с параметрами E_b/N₀, M_dB, M, M_max:

,

.

Для того, чтобы показать зависимость радиуса соты от М (количества активных пользователей) при принятых значениях E_b/N₀ и запаса по мощности используем (60) для записи

Ва(61)

Значения выбираются исходя из заранее выбранной надежности канала. Для ,запас мощности равен .

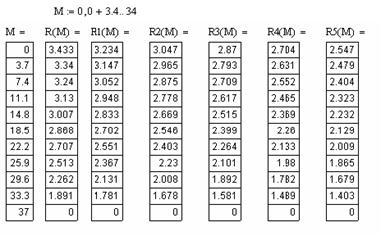

Используя выражение идеальной емкости системы (51) M_max, для выражения радиуса соты (59) построим график для различных значений M_дБ и E_b/N₀.

,

.

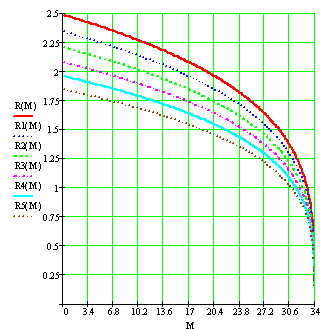

Рисунок 1тАУ График зависимости радиуса соты от загрузки соты

Заключение

В данной курсовой проекте била рассчитаны основные параметры мобильной телекоммуникационной сети стандарта CDMA.

Из построенных графиков видно, что требуемые значение E_b/N₀и M_dB, подбираемые из расчета надежности системы для обратного канала сильно влияют на размер соты. При высоких значениях надежности и соответственно отношения сигнал/шум и запаса по мощности, радиус соты начинает стремительно падать при определенных значениях емкости системы (количество активных пользователей). Так же из графика можно определить уровень снижения радиуса соты при определенном значении активных пользователей.

Исследование модели беспроводной сети позволяет спроектировать сеть исходя из типичных входных параметров, таких как: частота, мощность передатчиков, надежность системы, процент застройки и т.д. и спрогнозировать основные ее показатели, такие как емкость и зона покрытия.

Чем больше емкость соты, тем меньше ее радиус, т.к. увеличиваются суммарные интерференционные помехи внутри одной соты и из других сот, которые особенно проявляются в обратном канале.

При вычислении эффективного отношения сигнал/шум для пилот-канала, канала синхронизации и канала поискового вызова, необходимо вычислить мощность принятого сигнала и принятой интерференции по каждому каналу.

В данной курсовой работе я произвел расчет отношения сигнал/шум в трафик-каналах, пилот-канале, в поисковом канале и в канале синхронизации. Мощность, приходящая на одного абонента больше Эффективной мощности излучения трафик канала за счет высокого коэффициента усиления передающей антенны базовой станции и небольших потерь в фидере. Однако нам нужно рассчитать не только излучение трафика канала но также еще и канал синхронизации, пилот-канала и канала оповещения. Значение полной мощности значительно возросло по сравнению с мощностью в трафик канале на одного абонента. С учетом усилителя мощности занчение полной мощности заметно возрастает. Рассчитывая уже полную мощность принятую мобильной станцией, я учитываю, внимание, средние потери на трассе между БС и мобильной, допуск на теневые потери, потери в кабеле приемного терминала, отнимая эти значения, т.к. они приводят к ослаблению сигнала, а также учитываем коэффициент усиления на приеме мобильной станции. В данной курсовой работе было принято взять 4.4 хотя на самом деле на трассе потери самые большие и на порядок выше принятых.

Так как в канале 65 каналов, то я учитываю это в виде расчета интерференции от других пользователей в трафик-канале. Другими словами, я рассчитываю логарифмическую разность между эффективным излучением и мощностью на приемном терминале, за вычетом самой ширины канала. Мы видим, что интерференция имеет место, т.к. значение плотности интерференции создаваемой другими абонентами имеет положительное значение.

Интерференцию создаваемую другими базовыми станциями легко расчитать, достаточно учесть коэффициент переиспользования частоты. Складывая обе интерференции находим значение плотности интерференции для трафик-канала. Аналогично рассчитаю для пилот-канала, поискового канала и канала синхронизации. Далее нахожу отношение сигнал/шум+интерференция в каждом из каналов. С первой частью я справился. Далее рассчитываю обратное соединение мобильной станции с базовой станцией. Сперва рассчитываю мощность усилителя мобильной станции, которая рассчитывается как сумма полной излучаемой мощности антенны мобильной станции и коэффициента усиления передающей антенны мобильной станции учитывая потери в кабеле мобильной станции. Аналогично, рассчитываю мощность усилителя мобильной станции, плотность интерференции создаваемой другими абонентами в данной базовой станции, других базовых станций. Складываю обе интерференции складываю затем со значением сигнал/шум.

Рассчитаем емкость одной соты. Используя отношение уровня мощности требуемого сигнала к уровню мощности интерференции выразим через ширину канала, скорость передачи данных, несущая/интерференция. Действительно чем больше ширина канала, тем больше можно обслужить абонентов, зависимость прямо пропорциональная. Однако чем выше скорость передачи данных, тем большее качество необходимо обеспечить, зависимость обратоно пропорциональна. Чем больше отношение несущая/интерференция. В CDMA секторизация применяется для увеличения емкости путем организации трех радиоканалов в трех секторах, и, таким образом, емкость увеличивается в три раза по сравнению с теоретической емкостью при использовании одного радиоканала в соте. Поэтому имеется возможность подключить дополнительного абонента, при этом качество воспроизведения речи ухудшается незначительно по сравнению с обычным режимом. Это исключительная особенность CDMA.

Список использованной литературы

1. Тихвинский В.О. Сети подвижной связи 3 поколения. Экономические и технические аспекты развития в России. тАУМ : Радио и связь. 2001.

2. CDMA: прошлое, настоящее и будущее / под. ред. проф. Л.Е. Варакина и проф. Ю.С. Шинакова. тАУ М, МАС, 2003.

3. В.В. Величко. Передача данных в сетях мобильной связи 3 поколения. тАУМ. Радио и связь. Горячая линия тАУ телеком. 2005.

4. Бабков В.Ю., Вознюк М.А., Дмитриев В.И. Системы мобильной связи / СПбГУТ. тАУ СПб, 1999.

5. Громаков Ю.А. Стандарты и системы подвижной связи. тАУМ. Радио и связь. 1999.
