Безпека експлуатацii електроустановок
Безпека експлуатацii електроустановок
1. Загальнi положення
Електротравма - це травма, обумовлена дiiю на людину електричного струму або електричноi дуги .
Електротравматизм складаi приблизно 2-4% вiд всiх травм. Проте, серед випадкiв з летальним результатом електричний струм, як вражаючий чинник, займаi одне з перших мiсць. На iх частку доводиться близько 40% НВ.
По напрузi електроустановки дiляться на:
o електроустановки до 1 кВ включно;
o електроустановки вище 1 кВ.
Також умовно видiляють:
o наднизькi (малi) напруги (по змiнному струму - до 42В включно, по постiйному - до 110В включно)
o надвисокi (330 кВ i вище)
В межах цiii класифiкацii електротравми вiдбуваються:
o 2/3 нещасних випадкiв на установках до 1 кВ;
o 1/3 нещасних випадкiв на установках вище 1 кВ.
2. Особливостi електротравматизму
o Несподiванка отримання електротравми, оскiльки органiзм людини не маi датчикiв (рецепторiв), якi могли б дистанцiйно визначати наявнiсть напруги. У зв'язку з цим результат залежить вiд спiввiдношення двох швидкостей: швидкостi захисноi реакцii органiзму i швидкостi переважноi (гальмуючого) дii електричного струму.
o Можливiсть дистанцiйного отримання електротравми без безпосереднього контакту зi струвоведучою частиною (через електричну дугу в установках з напругою вище 1кВ; поразка кроковою напругою).
o Рефлекторна дii електричного струму: струм, що протiкаi через людину, впливаi не тiльки в мiсцi контакту або по шляху протiкання, але i викликаi рефлекторну дiю (частiше всього - порушеннi роботи серця i системи дихання).
o Невiдомiсть(прихована електротравм). - дослiджуються тiльки з летальним або важким результатами.
3. Дiя електричного струму на людину
- Всю багатограннiсть ел травми за травматичним чинником можна роздiлити на травми:
1) зумовленi дiiю ел струму що безпосередньо протiкаi через тiло людини
2) викликанi безпосередньою дiiю ел дуги
3) травми викликанi дiiю ел струму i ел дуги одночасно.
За результатами дii пiдроздiляються:
- Локальнi (мiсцевi) коли вiдбуваiться мiсцеве ураження тканин та органiв i наслiдок не загрожуi життю людини
- Загальнi- загрожуi життю людини.
Локальнi:
1. Електричнi опiки - згортання бiлка при температурi вище 70 С.
- Контактнi (з декiлькох кв)
- Дуговi (при будь-яких напруг)
- Змiшанi
Опiки дуже хворобливi й важко пiддаються лiкуванню.
2. Електричнi знаки або мiтки токовища - являють собою припухлiсть на поверхнi шкiри в мiсцi контакту зi струмоведучою частиною круглоi або овальноi форми, жовтого цвiту в поперечцi до 15 мм, безболiснi, iз часом сходять. Вiдiграють дiагностичну роль. Бiохiмiчна реакцiя органiзму на вплив електричного токовища як подразника.
3. Електрична металiзацiя шкiри - просочування поверхнi шкiри частками металу при його випарi або розбризкуваннi пiд впливом електричного токовища. Ушкоджена дiлянка являi собою тверду шорсткувату поверхню, цвiт якоi визначаiться цвiтом солей металу. РЖз часом сходить. Небезпечна металiзацiя очей.
4. Електроофтальгiя - запалення слизовоi оболонки око потоком ультрафiолетових променiв електричноi дуги, iнодi можливi нагноiння. Для запобiгання необхiдно використати свiтлофiльтри.
5. Механiчнi ушкодження - розрив шкiри, нервiв, сухожиль, ампутацiя кiнцiвок.
Загальнi по результатi пiдроздiляються:
- Удари що викликають судорожне скорочення м'язiв без втрати свiдомостi.
- Удари що викликають судорожне судорожнi скорочення м'язiв iз втратою0 свiдомостi, але з нормально працюючим серцем i системою подиху.
- Удари системи, що викликали порушення подиху або серцево-судинноi .
- Удари роботи, що викликали порушення, серцево-судинноi, подиху(клiнiчна смерть). Ознаки: вiдсутнiсть дiяльностi серця, подиху, зiницi не реагують на свiтло. Розширення зiниць - свiдчить про кисневе голодування.
Причини смертi вiд електричного токовища:
- Опiки бiльше 2/3 поверхнi шкiри або опiки внутрiшнiх органiв.
- Порушення роботи системи подиху в результатi прямого впливу електричного токовища або в результатi рефлекторноi дii.
- Порушення роботи серця в результатi прямого або рефлекторного впливу. Зупинка серця може вiдбутися в розслабленому або в стислому станi при останньому летальний результат. Фiбриляцiя серця.
- Електричний шок - важка нервово-рефлекторна реакцiя органiзму на вплив електричного токовища як подразника, супроводжуiться глибокими порушеннями в системах подиху, кровообiгу, нервовоi, обмiну речовин i iн.
- Запiзнiла смерть - наступаi в результатi впливу електричного токовища через кiлька днiв через раптову зупинку серця, набряку бруньок.
4. Фактори електричного характеру, що впливають на небезпеку поразки людини електричним струмом
1. Струм, що протiкаi через людину. Результат залежить вiд величини електричного струму. Граничне значення - мiнiмальне значення яке спричиняiться певну дiю.
1)Граничний вiдчутний струм тАУ це струм, що людина вiдчуваi у видi якихось роздратувань. Його значення по перемiнному струмi промисловоi частоти рiвне 0,7 тАУ 1,5 мА, по постiйному 5 тАУ 7 мА.
На пiдставi цих даних можна знайти граничну вiдчутну потужнiсть:
Рощт = 220×1×10-3 В» 0,2 Вт
2) Граничний струм, що не вiдпускаi - це струм, що викликаi судорожне скорочення м'язiв i людина не може самостiйно звiльнитися вiд струмоведучих частин. Його значення по перемiнному струмi промисловоi частоти рiвно 10 тАУ 15 мА, по постiйному 50 тАУ 80 мА.
На пiдставi цих даних можна знайти граничну потужнiсть, що не вiдпускаi:
Рн/отп = 220×10×10-3 В» 2 Вт
1) Граничний фiбриляцiйний струм тАУ це струм, що викликаi фiбриляцiю, то порушення синхронного скорочення серцевих м'язiв. Його значення по перемiнному струмi промисловоi частоти дорiвнюi 100 мА, по постiйному 300 мА.
На пiдставi цих даних можна знайти граничну потужнiсть, що не вiдпускаi:
Рфибр = 220×100×10-3 В» 20 Вт
Припустимi значення струму при тривалому впливi перемiнному струму промисловоi частоти 0,3 мА, по постiйному 1 мА.
2. Напруга визначаi величину струму, що протiкаi через людину, i величину опору тiла людини. При цьому варто розрiзняти напруга мережi i напруга на людинi, що менше напругам мережi в наслiдок спадання напруги на опорах одягу, взуття i пола. Так при напрузi мережi рiвному 220 В, напруга на людинi буде приблизно рiвним 160 В.
Допустиме напруження дорiвнюi при перемiнному струмi 2 В, а при постiйному струмi 8 В.
Установлено що напруги до 1 кв викликають порушення роботи серця, бiльше 1 кв системи подиху.

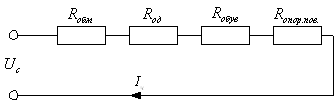

3. Опiр ланцюга людини.
Rод тАУ залежить вiд матертала й вологостi. Опiр сухого одягу 3 -4 кому, вологоi 1 кому, мокрий одяг не враховуiться.
RобувтАУ опiр пiдошви взуття (найбiльший опiр шкiри). Сухе взуття - 10-30 кому, волога - трохи кому, опiр мокрого взуття не враховуiться.
Rопор.пов.тАУ опiр опорноi поверхнi нiг, цей опiр пiдлоги або ТСрунту. Найбiльший опiр маi дерев'яна торцева пiдлога (сухий бетон до 10 6 Ом).
Опiр ТСрунту залежить вiд його питомого опору - опiр одного кубика ТСрунту з ребром 1 див (м), обмiрюваного мiж гранями.
опiр опорне 1-оi ноги на ТСрунтi 3,1(, якщо ноги поруч - 2,3(, якщо ноги на вiдстанi кроку - 1,6(. При послiдовному з'iднаннi - 6,2( (кроковий опiр).
Характер опору тiла людини - активно iмнiсноi.

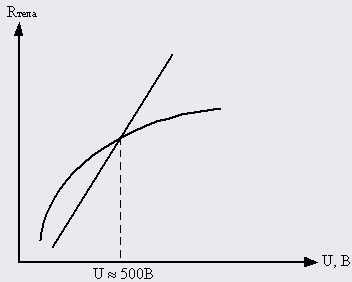

Опiр тiла людини маi активно-iмнiсноi характер (0,3μФ на дм2 площi контакту) залежить вiд:
- стану шкiри (суха, волога, чиста, забруднена, цiла або ушкоджена);
- площi й щiльностi контакту;
- прикладеноi напруги
Для наближених розрахункiв опiр тiла людини приймають активним, лiнiйним, рiвним 1 кому.
4. Рiд струму (змiнний або постiйний).
Залежнiсть небезпеки вiд роду струму.
400 i 600 У - небезпека при змiннi й постiйнi струму практично однаковi.
При напрузi до 400 У небезпечнiший змiнний струм.
При напрузi вище 600 У небезпечнiше постiйне токовище.

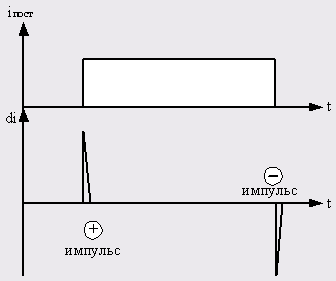

Болючi вiдчуття викликаi Ва- швидкiсть наростання токовища в часi.
Якщо iмпульс прямокутний, то людина його вiдчуваi.
5.Частота змiнного токовища. Найнебезпечнiшоi вважаiться частота в дiапазонi 40-60 Гц (Пов'язане з f коливань деяких органiв).
Залежнiсть небезпеки вiд f
5. Фактори неелектричного характеру
1. Тривалiсть протiкання струму через людину: чим бiльше (t, тим небезпечнiше у зв'язку з:
- iз часом послабляiться захисна реакцiя органiзму. Сила органiзму людини слабшаi.
2. Шлях протiкання токовища через людину - петлi токовища. Нараховують бiльше 20 петель.
- Права петля через праву руку в землю (найбiльше часто зустрiчаiться);
- Повна петля - обидвi руки й обидвi ноги;
- Лiва петля - через лiву руку в землю;
- Косi петлi;
- Верхня петля - протiкаi через грудну клiтину (найнебезпечнiша);
- Нижня петля - через ноги (обумовлена кроковою напругою - найменш небезпечна).
3. iндивiдуальнi особливостi людини:
- Маса тiла людини;
- Фiзичний розвиток;
- Стан нервовоi системи й усього органiзм у цiлому;
- Пiдлога - граничне значення менше для жiнок;
- Наявнiсть алкоголю в кровi;
- Фактор уваги.
4.Фактори навколишнього середовища.
Класифiкацiя враховуi вплив факторiв навколишнього середовища на небезпеку поразки людини електричним струмом. Вiдповiдно до ПУЕ усi виробничi примiщення по небезпецi поразки людини електричним струмом пiдроздiляються на наступнi групи:
1) Примiщення з пiдвищеною небезпекою, що характеризуються наявнiстю однiii з наступних умов, що визначають пiдвищену небезпеку:
o пiдвищена вологiсть тАУ вологiсть повiтря в примiщеннi перевищуi 75%;
o струмопровiдна (вугiльна i/чи металева) пил у повiтрi; вона осiдаi на поверхнi устаткування i може привести до перекриття нетокопровiдних частин устаткування;
o струмопровiднi пiдлоги - зменшують опiр ланцюга людини; струмопровiдними вважаються землянi, бетоннi, цегельнi i металевi пiдлоги;
o пiдвищена температура повiтря, чи перiодично перевищуюча +35В° С.;
o можливiсть одночасного доторкання людини з заземленними металоконструкцiями будiвельними чи технологiчними з одного боку, i з металевими корпусами електроустановок з iншоi сторони.
2) Особливо небезпечнi примiщення, що характеризуються одночасно наявнiстю двох чи бiльш умов пiдвищеноi чи небезпеки однiii з умов особливоi небезпеки. До умов особливоi небезпеки вiдносяться:
- особлива вогкiсть тАУ вологiсть повiтря близька до 100%, при цьому устаткування покриваiться крапельками конденсату;
- чи хiмiчно бiологiчно активне середовище, що дii руйнiвно на iзоляцiйнi i струмоведучi частини устаткування, це пари кислот, лугiв, що повзуть солi, мiкроорганiзми.
3) Примiщення без пiдвищеноi небезпеки, у яких вiдсутнi умови, що створюють пiдвищену чи особливу небезпеку.
Електроустановки на вiдкритому повiтрi (поза примiщеннями) i пiд навiсами прирiвнюються до установок в особливо небезпечних примiщеннях.
Небезпека експлуатацii електроустановок.
1. загальнi положення.
Небезпека експлуатацii ел установок полягаi у можливостi вкл людини пiд напругу. Згiдно ПУРД розрiзняють 2 види дотику:
- прямий це ел контакт людей або тварин зi струмоведучими частими, або наближення до них на небезпечну вiдстань.
- не прямий дотик тАУ це ел контакт людей або тварин з вiдкритою провiдною частиною, яка опинилася пiд напругою внаслiдок пошкодження iзоляцii.
Розрiзняють 2 напруги на тiлi людини.
Напруга дотику - це напруга яка виникаi на тiлi людини у разi одночасного дотику 2-х провiдних частин.
Напруга кроку тАУ це напруга на поверхнi локальноi землi розташованими на вiдстанi 1 м одна вiд одноi, що вiдповiдаi довжинi великого кроку людини.
Електричнi мережi за родом струму бувають: Змiнного стуму АС i постiйного стуму DС
За вiдношенням до землi подiляються на iзольованi вiд землi i сполученi с землею.
2. Небезпека прямого дотику до струмовiдних частин однофазних i мереж пост струму.
По вiдношенню до землi мережi бувають iзольованi вiд землi, iз заземленим полюсом, iз заземленою сер. точкою джерела живлення.

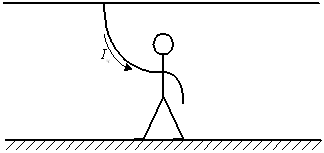

1. однополюсний дотик до мережi iзольованоi вiд землi.

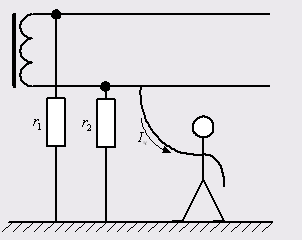

2. однополюсний дотик у мережi iз заземленим полюсом.
електротравматизм струм опiр трифазний
3. Однополюсний дотик до мережi iз заземленою середньою крапкою.
4. Двополюсний дотик.
Rчел тАУ мiнiмально iз всiх випадкiв, тому цей вид дотику самий небезпечний.
5. Однополюсний дотик при аварiйному станi мережi.
якщо RкВо0, то
2.2 Небезпека прямого дотику до струмовiдних частин трифазних мереж.
По вiдношенню до землi трифазнi мережi бувають з iзольованою нейтраллю (напругою до 1 кВ), з глухо заземленою нейтраллю (напругою до 1 кВ), з iзольованою, компенсованою/заземленою через резистор нейтраллю напругою понад 1 кВ, з глухо заземленою/ефективно заземленою нейтраллю понад 1 кВ.
РЖзольована нейтраль тАУ нейтраль генератора або трансформатора не приiднана до заземлюючого пристрою, або приiднана до нього через великий опiр пристроiв сигналiзацii, наявнiсть яких не впливаi на струм кз на землю.
Глухо заземлена нейтраль тАУ нейтраль генератора або трансформатора приiднана до заземлюючого пристрою безпосередньо або через малий опiр (через трансформатор струму).
Компенсована нейтраль тАУ це нейтраль генератора чи трансформатора приiднаного до заземлюючого пристрою через дугогаснi реактори для компенсацii iмнiсного струму у мережi пiд час однофазного замикання на землю.
Заземлена через резистор нейтраль - це нейтраль генератора чи трансформатора у мережi з iзольованою чи компенсованою нейтраллю, приiднаною до заземлюючого пристрою через резистор. Наприклад для захисту мережi вiд перенапруг або (i) вимог селективностi захисту у разi замикання на землю, що призводить до падiння струму замикання на землю.
Електрична мережа з ефективно-заземленою нейтраллю тАУ це трифазна електрична мережа напругою понад 1 кВ в якiй коефiцiiнт замикання на землю не перевищуi 1,4. Коефiцiiнт замикання на землю в трифазнiй мережi тАУ це вiдношення рiзницi потенцiалiв мiж неушкодженою фазою i землею у точцi замикання на землю другоi чи двох iнших фаз до рiзницi потенцiалiв мiж фазою i землею у цiй точцi до замикання.

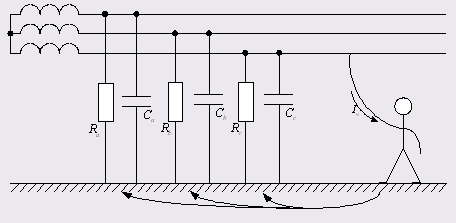

1. Однофазний дотик до мережi з iзольованоi нейтраллю.
Для повiтряноi лiнii зневажають iмнiстю:
Для кабельноi лiнii:
У мережах вище 1 кв ураховуiться дуга як додатковий опiр дуги Rд.
Однофазний дотик до мережi iз заземленоi нейтраллю. У мережах з напругою вище 1 кв ураховуiться дуга.
2. Дотик до фазного й нульового проведення.
3. Двофазний дотик.
4. Однофазний дотик при аварiйному дотику мережi.
т. к.
те
Rк тАУ опiр контакту
Небезпека використання мережi з iзольованоiю нейтралью проявляiться в тiм, що не вiдбуваiться аварiя. Мережа залишаiться в роботi.
Rk>Rp UпрВоUф
RkВо0 UпрВоUл
У цих формулах приймають:
- Rч приймають 1 кОм;
- Rр до 1 кВ тАУ до 10 Ом, вище 1 кв тАУ 0,5 Ом;
- Rк = 30÷70 Ом;
- Rд тАУ з iзольованоi нейтралью 10÷35 кв - до 2 кому, 110 кв i вище - 3 кому й вище.
4. Замикання на землю в електроустановках.
Причини замикань на землю.
- Обрив i падiння проведення повiтряноi лiнii на землю.
- Ушкодження кабелю й замикання на землю.
- Замикання на землю корпуса електроустановки.
5. Небезпека замикання на землю.
Небезпека замикання на землю зумовлена властивiстю струму повертатися до того джерела i опором грунту. Через те що грунт маi опiр, то струм що протiкаi по грунту зумовлюi падiння напруги на певних дiлянках.

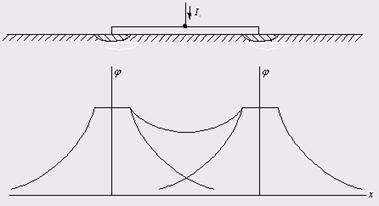

Закон розподiлу потенцiалу по поверхнi грунту
Замикання на подвiйне заземлення:
