Заходи захисту вiд прямого дотику у нормальному режимi роботи електроустановки

Заходи захисту вiд прямого дотику у нормальному режимi роботи ЕУ

Провiдна частина тАУ це будь-яка частина обладнання, що маi властивiсть проводити ел. струм.

Струмовiдна частина тАУ провiдник або провiдна частина, що перебуваi пiд напругою у процесi ii нормальноi роботи.

Вiдкрита провiдна частина тАУ провiдна частина ЕУ, доступна для дотику, яка у процесi роботи не перебуваi пiд робочою напругою, але може опинитись пiд напругою у результатi пошкодження iзоляцii струмовiдних частин (металiчнi корпуси обладнання).

Стороння провiдна частина тАУ це провiдна частина, яка не i частиною ЕУ i здатна виносити ел потенцiал (за межi ЕУ) (рейки пiдтАЩiзних колiй, будiвельнi металоконструкцii, металевi труби та iнше).

Струмовiднi частини ЕУ не повиннi бути доступнi для випадкового прямого дотику до них, а доступнi для дотику вiдкритi i стороннi провiднi частини не повиннi перебувати пiд напругою, що являi небезпеку ураження ел. струмом, як у нормальному режимi роботи так i у разi пошкодження iзоляцii.

Для запобiгання ураженню ел. струмом у нормальному режимi слiд застосовувати окремо або у поiднаннi такi заходи захисту вiд прямого дотику:

тАУ Основна iзоляцiя струмовiдних частин.

тАУ Огорожi та оболонки в ЕУ.

тАУ БартАЩiри в ЕУ.

тАУ Розмiщення струмовiдних частин поза зоною досяжностi

тАУ Розмiщення струмовiдних частин на недосяжнiй висотi чи у недосяжному мiсцi.

тАУ Блокiвки безпеки в ЕУ

тАУ Орiiнтацiя в ЕУ

тАУ Захисне замикання (шунтування фази).

Захист вiд прямого дотику не вимагаiться, якщо номiнальна напруга ЕУ не перевищуi:

- 25В ~ i 60В =

У разi застосування системи безпечноi наднизькоi напруги (БННН), якщо ел обладнання експлуатуiться в сухих примiщеннях.

- 25В ~ i 60В =

У разi застосування системи захисноi наднизькоi напруги (ЗННН), якщо ел обладнання перебуваi у зонi дii урiвнювання потенцiалiв i експлуатуiться у сухих примiщеннях.

- 6 В~ i 15В= в усiх iнших випадках.

Основна iзоляцiя стурмовiдних частин

РЖзоляцiя тАУ шар дiелектрика за допомогою яких стумовiднi частини вiдокремлюються одна вiд одноi або вiд iнших конструктивних елементiв обладнання.

Захисна дiя iзоляцii полягаi в обмеженнi величини струму, що протiкаi через iзоляцiю i, вiдповiдно, через людину, що доторкуiться до iзоляцii. Це вiдбуваiться через великий опiр iзоляцii.

Ел установки у першу чергу мають робочу iзоляцiю, яка забезпечуi протiкання струму по потрiбному шляху i безпечну експлуатацiю обладнання (iзолюi струмовiднi частини вiд корпусiв ЕУ). Щодо захисних заходiв у першу чергу враховуiться основна iзоляцiя тАУ iзоляцiя струмовiдних частин, що забезпечуi захист вiд прямого дотику(до 1 хв).

Вимоги до основноi iзоляцii:

- маi повнiстю покривати струмовiднi частини

- повинна витримувати механiчнi, електричнi, хiмiчнi, тепловi та iншi впливи у процесi експлуатацii.

- усунення iзоляцii повинно бути можливим тiльки шляхом ii руйнування

- у разi забезпечення ii повiтряним промiжком (так звана змiшана iзоляцiя), захист вiд прямого дотику або наближення до струмовiдних частин на небезпечну вiдстань у тому числi напругою до 1кВ, необхiдно здiйснювати за допомогою iнших заходiв (оболонок, бартАЩiрiв, огорож, розмiщення поза зонною досяжностi)

Огорожi та оболонки

Огорожа тАУ це частина, яка забезпечуi захист вiд прямого дотику з боку можливого доступу.

Оболонка тАУ це огорожа внутрiшньоi частини обладнання, що запобiгаi доступу до струмовiдних частин з будь-якого напряму, повнiстю огороджуi ЕУ.

Вимоги до огорож i оболонок:

- огорожi i оболонки в ЕУ до i понад 1кВ повиннi забезпечувати ступiнь захисту: РЖР‑2Х, згiдно ГОСТ 14524, а саме в захистi проникнення в середину пальцiв чи предметiв довжиною понад 80 мм чи твердих тiл розмiром бiльше 12 мм.

- У випадку, коли для нормальноi роботи обладнання необхiдно мати бiльшi розмiри слiд вживати iншi заходи для запобiгання вимушеного дотику.

- Вхiд за огорожу або розкриття полки повиннi бути можливими тiльки за допомогою спецiального ключа чи iнструменту.

- Огорожi i оболонки виконують суцiльними, найчастiше в ЕУ напругою до 1кВ i сiтчастi в ЕУ як до так i понад 1кВ.

- Огорожi i оболонки розмiщуються на певних вiдстанях вiд струмовiдних частин, в залежностi вiд напруги, згiдно ПУЕ.

БартАЩiри в ЕУ

БартАЩiр тАУ це частина, яка запобiгаi ненавмисному прямому дотику, але не перешкоджаi навмисному прямому дотику. Це конструктивна частина, що перешкоджаi вiльному пiдходу до ЕУ.

Вимоги до бартАЩiрiв:

- Повиннi захищати вiд випадкового дотику до стумовiдних частин в ЕУ до 1кВ, або наближення на небезпечну вiдстань в ЕУ понад 1 кВ.

- Для зняття барiрiв не потрiбно використовувати ключ або iнструмент, але iх треба закрiплювати так, щоб не можна було усунути ненавмисно.

- БартАЩiри слiд виконувати iз iзолюючого матерiалу

Розмiщення струмовiдних частин поза зоною досяжностi

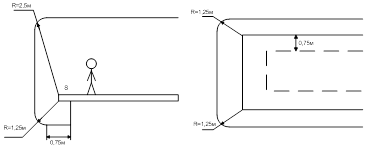

Зона досяжностi: це зона доступна для дотику з будь-якоi поверхнi, де зазвичай перебувають люди, до межi яку людина може досягти простягаючи голу руку без iнструмента чи будь-яких пристроiв у будь-якому напрямi.

Розмiщення поза зоною досяжностi, для захисту вiд ненавмисного прямого дотику до струмовiдних частин наругою до 1 кВ, або наближення до них на небезпечну вiдстань в електроустановках наругою понад 1 кВ, може застосовуватись за неможливiстю застосування iнших засобiв (3.2, 3.3, 3.4). На рис представленнi габарити зони досяжностi в ЕУ наругою до 1 кВ визначенi за умовами безпосереднього дотику голими руками без допомiжного пристрою (iнструмента чи драбини). У випадку застосування допомiжних пристроiв, вiдстанi позначенi на рис, мають бути збiльшенi.

Розмiщення струмовiдних частин на недосяжнiй висотi чи в недоступному мiсцi

Розмiщення на недосяжнiй висотi вiдноситься до проводiв повiтряних лiнiй. Висота розмiщення проводiв залежить вiд напруги лiнii та мiсцевостi, по якiй вона проходить. Висота розмiщення проводiв ЛЕП у населенiй мiсцевостi >= 7 м. Розмiщення струмовiдних частин у закритiй мiсцевостi вiдноситься до КЛ чи проводок у примiщення (глибина прокладання кабелю >2,6 м). Проводка пiд напругою.

Блокiвки безпеки в ЕУ тАУ це пристроi якi запобiгають ураженню людини ел. струмом у випадку помилкових дiй. За принципом дii блокiвки безпеки подiляються на

Механiчнi (заскочки, стопори), що фiксують поворотну частину механiзму у вимкненому станi. На п/с застосовуiться блок замкiв за допомогою яких можна ввiмкнути або вимкнути вимикач чи розтАЩiднувач тiльки за допомогою певного положення ключа до блок-замкiв.

Вимоги:

Ключ маi бути тiльки один. Ключi одного приiднання повиннi мати один секрет.

Електромагнiтнi блокiвки виконуються у виглядi електромагнiтних замкiв.

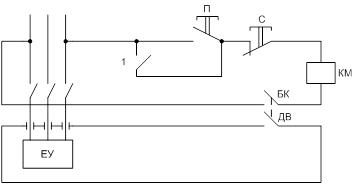

Електричнi блокiвки тАУ це блокування електричних дверей. Застосовуються найчастiше в виробничих ЕУ. Маi бути поiднана з електромагнiтним пускачем.

ДВ тАУ дверi, ЕУ тАУ електроустановка, КМ тАУ котушка замикаi своi силовi контакти, 1 тАУ блокований контакт для вiдмикання кнопки пуск. Для повторного запуску треба натиснути пуск.

Забороняiться блокувати з дверима силовi контакти ЕУ, через те що у випадку вiдкривання дверей ЕУ знеструмиться але пiсля помилкового iх закриття, напруга автоматично зтАЩявиться на ЕУ.

Орiiнтацiя в ЕУ

Методи орiiнтацii дозволяють працiвникам чiтко орiiнтуватися пiд час виконання робiт i застерiгають iх вiд виконання помилкових дiй.

Методами орiiнтування служать:

- Маркування частин ЕУ

Для розпiзнавання приналежностi i призначення обладнання. Виконуються за допомогою умовних позначень. Найчастiше тАУ лiтеро-змiстових i цифрових.

Вимоги до позначення: обладнання одного приiднання повинно мати один номер.

Всi позначення наносяться на корпуса i схеми, вiдповiдають один одному.

- Знаки. Знак електричноi безпеки:

1. Обережно електрична напруга. Жовтий фон, червона(чорна) рамка. Наноситься на корпусах електрообладнання, на дверях електропримiщень, на опорах повiтряних лiнiй.

- Вiдповiдне розташування та забарвлення частин.

Для змiнного струму:

Фаза L1 тАУ верхня, лiва чи найбiльш вiддалена (жовта)

Фаза L2 тАУ розмiщення середнi (зелена)

Фаза L3 тАУ нижня, ближня, права (червона)

Нейтраль N тАУ iзольована тАУ блакитна, заземлена тАУ повздовжнi смуги жовтого i зеленого кольору.

Для постiйного струму

L+ тАУ нижнi, ближнiй, правий (червоне).

L- тАУ середнiй синiй.

Нейтраль М тАУ верхня, лiва, дальня (блакитне).

- Свiтлова сигналiзацiя: вказуi на ввiмкнення чи вимкнений стан ЕУ за допомогою сигнальних ламп.

РЖснують двi схеми сигналiзацii:

1. На погашення: Працiвники виконують роботу коли лампи горять. Напруга до 1 кВ i сигнальнi лампи пiдключаються до мережi самоi установки.

Недолiки: у можливостi перегоряння лампи чи пошкодження мережi живлення вiдсутнiсть свiтiння ламп тАУ вiдсутнiсть напруги на ЕУ.

2. На свiтло. Найчастiше понад 1 кВ.

Сигнальнi лампи живляться вiд мережi оперативного струму. Напруга подаiться у випадку вимкнення ел. Установки. Схема не маi таких недолiкiв.

Захисне замикання або шунтування фази

Захисне замикання тАУ штучне замикання на землю фази мережi з iзольованою нейтралю, в якiй виникаi додатковий виток струму замикання на землю.

ЗЗ тАУ захисне замикання, ПЗЗ тАУ пристрiй захисного заземлення.

ПЗЗ тАУ ассиметр (фiльтр напруги нуль-послiдовностi) замикаi фазу опiр якоi збiльшуiться на землю. Це не i кз.

Заходи захисту комбiнованоi дii

Заходи захисту комбiнованоi дii зменшують небезпеку ураження людини електричним струмом у нормальному режимi роботи електроустановки пiд час прямого дотику та у випдку пошкодження основноi iзоляцii в ЕУ у разi непрямого дотику. Засобами захисту комбiнованоi дii i окремо, або у поiднаннi: 4.2, 4.3, 4.4, 4.5, 4.6.

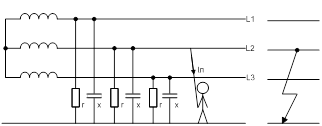

РЖзольована нейтраль тАУ це нейтраль генератора або трансформатора, не приiднана до заземлюючого пристрою, або приiднана до нього через великий опiр приладiв сигналiзацii, вимiрювання та iн., наявнiсть яких практично не впливаi на величину струмi кз на землю.

Iлюд=Uф/(Rлюд(10³)+r/3 (10⁵)) Iзз=Uф/(r/3)

У таких мережах струм, що протiкаi через людину при однофазному дотику, а також напруга кроку будуть невеликi i будуть залежати вiд опору iзоляцii:

Пiд час аварiйного стану (замикання на землю) людина попадаi пiд Uл.

Простими методами стан замикання на землю не забезпечуiться, тому ПУЕ вимагають виконувати контроль фази на замикання. Цей контроль здiйснюiться за рахунок схеми 3‑х вольтметрiв, або земляних вольтметрiв.

Пiд час нормального стану U1=U2=U3=Uф

При замиканнi U2=0, U1=U3=0.

У мережах до 1 кВ тАУ вольтметри з великим внутрiшнiм опором, а у мережах 6тАУ10 кВ застосовуються трифазнi ТН.

ПУЕ вимагають виконувати мережу з iзолюванню нейтраллю за лiнiйних напруг 6,10,35 кВ генераторноi напруги, i напругою до 1 кВ в умовах шахт, картАЩiрiв, торфорозробок.

Захисне (електричне) вiддiлення одного електричного кола вiд iншого в ЕУ напругою до 1 кВ за допомогою подвiйноi iзоляцii, або основноi iзоляцii та захисного екрану, або посиленоi iзоляцii. Практично це розподiл протяжноi розгалуженоi електричноi мережi на окремi дiлянки, електрично не звтАЩязанi одна з одною за допомогою роздiлового трансформатора.

Роздiловий трансформатор тАУ це трансформатор вториннi обмотки якого вiддiлено вiд первинноi обмотки та оболонки за допомогою захисного електричного подiлу. Зазвичай Кт=1.

Реальною i схема живлення окремого споживача вiд окремого роздiлового трансформатора чи однiii обмотки роздiлового трансформатора. У цьому випадку нейтраль мережi з первинного боку може бути iзольованою або заземленою, а вторинного тАУ iзольованою.

Виконання електричноi мережi з компенсованою нейтраллю.

Протяжнi електричнi мережi, особливо КЛ мають велику iмнiсть (фаза-земля), тому струми замикання на землю i через людину у випадку прямого однофазного дотику у таких мережах можуть бути небажано великими. У цих струмах переважаi iмнiсна складова. Для зменшення iмнiсною складовоi i загальноi величини струму замикання на змелю мережi виконуються з компенсованою нейтраллю.

Компенсована нейтраль тАУ нейтраль генератора або трансформатора приiднана до заземлюючого пристрою через дугогаснi реактори для компенсацii iмнiсного струму у мережi пiд час однофазного замикання на землю.

ФЗ тАУ функт. заземлення

Це дозволяi суттiво зменшити або зовсiм лiквiдувати iмнiсну складову замикання на змелю.

Допускаiться недо тАУ чи перекомпенсацiю на 5%. ПУЕ вимагають компенсовувати у наступних випадках:

- У мережах 35 кВ, якщо струм Iзз перевищуi 10А.

- У напругах 10 кВ тАУ 20 А

- У напругах 6 кВ тАУ 30 А

- Для блокiв Ген-Тр тАУ 5 А

Захисне зрiвнювання потенцiалiв тАУ це досягнення рiвностi потенцiалiв провiдних частин, шляхом зтАЩiднання iх мiж собою.

Щодо безпеки, цей захист застосовуiться шляхом сполучення струмопровiдноi опори, нiг людини iз струмопровiдною частиною (корпусом ЕУ) до яких людина доторкаiться пiд час виконання робiт.

до 110 кВ (iз за цих iмностей).

Робота на корпусi

Застосування систем наднизькоi малоi напруги

Цi системи застосовуються для захисту вiд ураження електричним струмом у разi непрямого дотику i у разi випадкiв вiд прямого дотику в ЕУ напругою до 1 кВ. Особливо у примiщеннях з пiдвищеноi небезпекою i особливо небезпечних.

Наднизька мала напруга тАУ це напруга мiж будь-якими провiдниками або будь-яким провiдником i землею, яка не перевищуi 50В змiнного i 120В постiйного струму.

Наднизька напруга убезпечуi працiвникiв вiд ураження електричним струмом за двома положеннями.

запобiгання ураження струм електричний

Iн=Uн/R

Rл=f(Uл) тАУ Uл тАУ напруга на людинi, Rл тАУ опiр людини.

Наднизька напруга буваi 3‑х систем.

1. Система БННН (безпечноi наднизькоi напруги) в якiй струмопровiднi частини системи БННН електрично вiддалена вiд усiх iнших кiл вищоi наруги за допомогою захисного електричного подiлу кiл.

2. Система ЗННН. Система ЗННН(захисноi) являi собою систему БННН у разi собою ii кола.

3. Система ФННН: Система функцiональноi ННН в якiй за умовами експлуатацii для живлення електроприймачiв використовують наднизьку напругу, але у цьому випадку не можуть бути виконанi умови щодо БННН i ЗННН, або в iх застосуваннi не маi потреби. Адже захисту вiд ураження ел струмом у колi наднизькоi напруги застосовуються додатковi засоби захисту (огорожi, iзоляцiя, що вiдповiдаi iзол. первинного кола та автоматичне вимикання живлення). Для отримання ННН можуть використати рiзнi джерела:

- гальванiчнi елементи

- акумулятори

- перетворювачi

Але найчастiше застосовують безпечнi роздiловi трансформатори.

Безпечнi роздiловi трансформатори: призначеннi для живлення кiл наднизькоi напруги.

У разi застосування БННН i ЗННН захист вiд ураження електричним струмом вважаiться достатнiм якщо вони вiдповiдають таким вимогам:

1. Джерелом живлення кiл повинен бути безпечний роздiловий трансформатор, або iнше джерело, що забезпечуi рiвноцiнний ступiнь безпеки.

2. Улаштування кiл системи повинне гарантувати електричне вiддiлення вiд кiл вищоi напруги.

3. Струмовiднi частини системи БННН не слiд приiднувати до заземлювача, струмовiдних частин та провiдникiв iнших кiл.

4. Захист вiд прямого дотику у колах БННН i ЗННН за винятком умов, коли вiн не вимагаiться (див п. 3.1) слiд здiйснювати за допомогою огорож чи оболонок (див п. 3.3) чи за допомогою iзоляцii, яка вiдповiдаi випробувальнiй напрузi 500В змiнного струму на протязi 1 хв.

У разi застосування системи ФННН захист вiд ураження електричним струмом повинен вiдповiдати таким вимогам:

- Джерелом живлення кiл може бути трансформатор вторинну обмотку якого вiддiлено вiд первинноi тiльки основною iзоляцiiю, або джерелом живлення, що застосовуiться у системах БННН i ЗННН.

- Захист вiд прямого дотику слiд забезпечувати за допомогою огорож i оболонок (п. 3.3) або за допомогою iзоляцii, яка вiдповiдаi мiнiмальнiй випробувальнiй напрузi для iзоляцii первинного кола.

- Захист вiд прямого дотику слiд забезпечувати шляхом зтАЩiднання вiдкритих провiдних частин i обладнання у колi системи ФННН iз захисним провiдником вiдповiдного кола, якщо це коло захищено за допомогою автоматичного вимикача живлення.

Вилки для кiл систем БННН, ЗННН, ФННН не повиннi входити у штепсельнi розетки iншоi напруги, а штепсельнi розетки систем не повиннi допускати вмикання вилок iншоi напруги. Штепсельнi розетки кiл системи БННН не повиннi мати захисного контакту, а систем ФННН повиннi мати контакт для приiднання захисного провiдника.
