Зведення будiвлi з внутрiшнiм монолiтним залiзобетонним каркасом та зовнiшнiми цегляними стiнами

МРЖНРЖСТЕРСТВО ТРАНСПОРТУ УКРАРЗНИ

ДНРЖПРОПЕТРОВСЬКИЙ НАЦРЖОНАЛЬНИЙ УНРЖВЕРСИТЕТ ЗАЛРЖЗНИЧНОГО ТРАНСПОРТУ РЖМ. АКАДЕМРЖКА В. ЛАЗАРЯНА

Кафедра ВлБудiвельне виробництво та геодезiяВ»

КОНТРОЛЬНА РОБОТА

По дисциплiнi: Технологiя та механiзацiя залiзничного будiвництва

На тему: ВлЗведення будiвлi з внутрiшнiм монолiтним залiзобетонним каркасом та зовнiшнiми цегляними стiнамиВ»

Виконав: Студент 4 курсу

Групи 3БЗтв-1

Зеленов Д.О.

Перевiрив: доц. Нагорний РЖ.В.

Днiпропетровськ 2010

Змiст

1. Вихiднi данi контрольноi роботи

2. Розрахунок обсягiв робiт

3. Розрахунок трудомiсткостi основних видiв робiт

4. Розрахунок матерiальних ресурсiв

5. Вибiр засобiв стропування i тари

6. Вибiр кранiв

7. Календарний графiк виконання робiт

8. Технологiя i органiзацiя виробництва робiт з цегляноi кладки стiн

9. Побудова та область застосування будiвельних вiбраторiв

Список використаноi лiтератури

1. ВИХРЖДНРЖ ДАНРЖ КОНТРОЛЬНОРЗ РОБОТИ

СХЕМА БУДРЖВЛРЖ

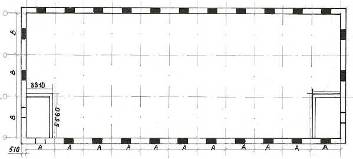

Рис. 1. тАУ Схема будiвлi

Розмiр будiвлi: довжина: 11 х 5= 55 м;

ширина: 3 х 6 = 18 м;

Площа прорiзiв, % тАУ 26;

Перелiз колон, см: 40х40;

Товщина перекриття, см: 20;

Висота поверху, м: 3,1;

Кiлькiсть поверхiв: 4;

Вид кладки зовнiшнiх стiн: керамiчнi камiння (250х120х135) з облицюванням лицьовою цеглою;

Товщина зовнiшнiх стiн, м: 0,51;

Товщина внутрiшнiх стiн,м: 0,38;

Армування кладки, кг/м³: 15;

Побудова та область застосування машин та механiзмiв: вiбратори.

2. РОЗРАХУНОК ОБСЯГРЖВ РОБРЖТ

Об'iми робiт пiдраховуються за формою таблицi №1. Одиницi вимiрювання об'iмiв робiт приймаються вiдповiдно до одиниць вимiрювання прийнятих у вiдповiдних збiрниках Ресурсних Елементних Кошторисних Норм (РЕКН).

Склад робiт, що включаiться в таблицю №1, наступний:

1. Цегляна кладка зовнiшнiх стiн (вiдповiдного виду)

2. Цегляна кладка внутрiшнiх стiн (стiн сходових клiток).

4. Армування кладки зовнiшнiх стiн.

5. Установлення збiрних залiзобетонних сходових маршiв.

6. Установлення збiрних залiзобетонних сходових площадок.

7. Пристрiй монолiтних залiзобетонних колон.

8. Пристрiй монолiтного залiзобетонного перекриття i покриття.
