Расчёт спиральной антенны круговой поляризации

спиральная антенна круговая поляризация

Антенна является необходимой частью любой радиотехнической системы. Антенны классифицируются по многим признакам и параметрам.

По направленности излучения и приема различают слабонаправленные, антенны, линейные размеры которых либо много меньше, либо соизмеримы с длиной волны; умеренно направленные - размеры порядка единиц длин волн; остронаправленные - размеры порядка десятков единиц длин волн.

По принципу действия и конструктивному исполнению антенны делятся на: проволочные и штыревые, применяемые на кило-, гекто- и декаметровых волнах; щелевые, состоящие из щелей в экранах или стенках волноводов, использующиеся на дециметровых и сантиметровых волнах; антенны поверхностных волн, где излучение во внешнее пространство происходит в результате замедленного или ускоренного распространения волны по поверхности антенны; апертурные антенны, в которых излучение происходит с большей по сравнению с квадратом длины волны, площади; многоэлементные антенны - антенные решетки, где излучающими элементами служат слабонаправленные антенны.

По полосе частот: узкополосные (полоса частот составляет 5 -10% от средней частоты), широкополосные (полоса в 40 - 50%) и сверхширокополосные (полоса больше 50%).

По области применения антенны подразделяются на связные, радиовещательные, телевизионные, радиолокационные и т.д.

Развитие различных отраслей радиоэлектроники вызвало практическую потребность в антеннах, обеспечивающих излучение и прием эллиптически поляризованного поля в широком диапазоне частот. Среди различных типов широкополосных антенн важное место занимают спиральные антенны, которые являются слабо- и средненаправленными широкополосными антеннами эллиптической и управляемой поляризации. Они применяются в качестве самостоятельных антенн, облучателей зеркальных и линзовых антенн, возбудителей волноводно-рупорных антенн, элементов антенных решеток. В большинстве случаев основными требованиями является способность работать в широком диапазоне частот, обеспечение эллиптической и близкой к круговой поляризации.

Разработано и используется значительное множество типов и конструкций спиральных антенн, отличающихся диапазонными свойствами, поляризацией поля и другими свойствами. Цилиндрическая регулярная однозаходная спиральная антенна в режиме осевого излучения имеет коэффициент перекрытия по частоте 1.8 и излучает поле с круговой поляризацией (правая или левая тАУ зависит от направления скручивания спирали) в направлении оси.

Направитель спиральной антенны может быть выполнен в виде конической спирали, что увеличивает Kf, или плоской спирали, что уменьшает продольный размер антенны (хотя и уменьшает Kf). Число заходов (ветвей) спирали может быть несколько. Это также увеличивает Kf. Если заходы намотаны в разные стороны (правые и левые спирали), появляется возможность управления поляризацией излучения путем изменения амплитуд и фаз токов, возбуждающих отдельные заходы. В зависимости от отношения диаметра спирали к длине волны диаграмма направленности может быть осевой или конической.

Сцелью уменьшения продольных размеров антенны в качестве направителя используют плоские спирали. Плоская спиральная антенна менее диапазонна, чем цилиндрическая, так как сама спираль одинаково излучает в сторону экрана и в противоположном направлении. Для синфазного сложения этих полей в направлении от экрана расстояние между спиралью и экраном должно быть близким к четверти длины волны.

Более диапазонными по сравнению с цилиндрической регулярной спиральной антенной являются цилиндрическая спиральная антенна с переменным шагом.

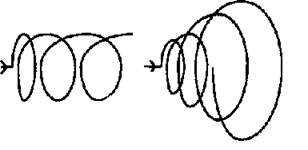

Рисунок 1.1 тАУ Плоская спиральная антенна, антенна с переменным шагом, коническая антенна

1. Основные соотношения, выбор рабочего типа волны и фидера

Все волны в спиральной линии имеют продольные и поперечные по отношению к оси составляющие векторов Е и Н и являются аналогами волн НЕmn и EHmn в круглом волноводе. Отличие заключается в том, что они распространяются с фазовой скоростью, меньшей скорости света в свободном пространстве, и, следовательно, являются поверхностными.

Амплитуды векторов Е и Н при удалении от оси спирали в радиальном направлении в области т>Rуменьшаются приблизительно по экспоненциальному закону. Чем меньше фазовая скорость, тем быстрее спадает амплитуда поля с ростом r.

В регулярной (бесконечной вдоль оси Z) замедляющей системе существует поток мощности только вдоль оси Z. Это общая закономерность для замедленных волн в любых замедляющих системах. В регулярной спиральной линии распределение тока в витке спирали по координате φ является периодической функцией φ с периодом, равным 2π. Это следует из того, что точки наблюдения Р(r,φ,z) и Р(r,φ+2π,z) в пространстве совпадают. Поэтому ток в проводнике спирали I(φ,z) можно разложить в комплексный ряд Фурье:

Каждый член этого ряда называется пространственной φ - гармоникой, Im(z) - амплитуды гармоник. Аналогично можно представить и поле спиральной линии:
