Система слежения за направлением

Неотъемлемой частью современной радиоаппаратуры являются автоматические системы. Автоматические системы встречаются практически во всех устройствах, от простых радиоприемных устройств до сложных систем спутниковой связи.

Автоматические системы решают самые различные задачи. Они позволяют более эффективно производить прием и обработку сигнала, подстройку частоты, наведение на цель, пеленгацию.

К системам автоматического управления предъявляются жесткие требования: обеспечение минимальной ошибки слежения, устойчивости, быстродействия, малого перерегулирования, простотой построения и эксплуатации. Поэтому на сегодня вопрос улучшения автоматических систем не исчерпан. Ведется поиск оптимальных параметров звеньев, схемотехнических решений, методов расчета.

Целью настоящей курсовой работы является исследование автоматической системы, закрепление знаний о автоматических системах и их характеристиках, а также поиск путей обеспечения лучших параметров, на основе полученных результатов исследования.


1 Анализ задания

В настоящей курсовой работе необходимо произвести расчет и оптимизацию автоматической системы, определить ее основные характеристики, произвести моделирование системы. К рассчитываемой системе предъявляются несколько требований:

1 минимальная ошибка слежения;

2 обеспечение требуемого запаса устойчивости;

3 высокие показатели качества системы в переходном режиме.

Для обеспечения качества переходных характеристик, участок ЛАХ разомкнутой системе вблизи частоты срез должна иметь наклон -20 дБ/дек, должен быть по возможности симметричным и иметь протяженность не менее декады /1/.

Также в курсовой работе требуется привести функциональную схему конкретной системы слежения за направлением с ее кратким описанием.


2 Определение передаточных функций разомкнутой и замкнутой систем, спектральной плотности эквивалентных флуктуаций

Коэффициент передачи разомкнутой системы:

Ва(2.1)

И соответственно передаточная функция замкнутой системы:

(2.2)

Поскольку спектральная плотность N0 имеет размерность Вт/Гц, при переносе сумматора на вход дискриминатора необходимо брать квадрат его коэффициента передачи:

Nэ=N0/Kd2=0,012/0,005=2,4 Гц.

3 Оптимизация системы по параметру kи с использованием критерия минимума среднего квадрата ошибки

Средний квадрат ошибки находится как сумма квадрата динамической ошибки и дисперсии шумовой ошибки:

Поскольку система обладает астатизмом второго порядка и входное воздействие квадратичное, для динамической ошибки имеем:


Дисперсия шумовой ошибки находится по формуле:

где Fш тАУ шумовая полоса замкнутой системы, которая находится по формуле:

где Kз(ω) тАУ Модуль коэффициента передачи замкнутой системы.

Чтобы привести данный интеграл к табличному, возьмем комплексный коэффициент передачи замкнутой системы из формулы (2.2), заменив на jω:

Kз(jw)=K(jw).kd/1+K(jw).kd

Найдем квадрат модуля путем умножения комплексного коэффициента передачи на комплексно сопряженный:


В этом случае выражение можно представить отношением полиномов:

Где полиномы:

где коэффициенты полиномов равны:

Интеграл (3.4) сводится к табличному :

где I2 равно:

Для = 3 получаем:

Ва(3.8)


Подставив, получаем формулу для вычисления шумовой полосы:

Ва(3.9)

Дисперсия шумовой ошибки будет равна:

Средний квадрат результирующей ошибки:

Оптимальное значение шумовой полосы и минимально достижимую ошибку слежения находим из графика 3- зависимости ошибок слежения от полосы пропускания системы:

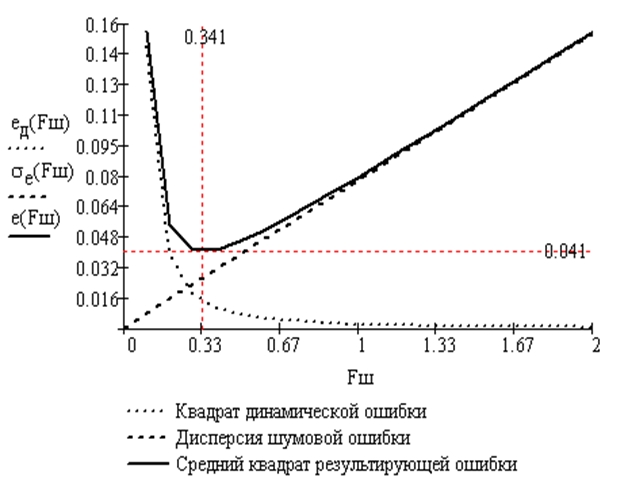

Рисунок 2 - Зависимость квадрата ошибки от

Fш: 1 - ;

2 - ; 3 -

Оптимальное значение шумовой полосы Fш = 0.341

Минимально достижимая ошибка слежения еmin = 0.041 (рис. 2)

Kuopt=0,903


4. Анализ устойчивости автоматической системы частотным ВаВаВаВа Ваметодом по критерию Найквиста

Для оценки запаса устойчивости системы найдем и построим ЛАХ и ЛФХ разомкнутой системы, выразив их из формулы (2.2) передаточной функции. Найдем комплексный коэффициент передачи разомкнутой системы:

Ва(4.1)

Из этой формулы выразим АЧХ и ФЧХ:

для упрощения эту АЧХ можно разбить на три составляющие

,

где АЧХ интегрирующего звена

и АЧХ инерционных звеньев

.

ФЧХ интегрирующего звена: . ФЧХ инерционного звена:


.

ФЧХ разомкнутой следящей системы:

Построим ЛАХ и ЛФХ исследуемой системы:

ЛАХ инерционного звена:

;

гдеВа- частота сопряжения.

ЛАХ интегрирующего звена : ;

Общую ЛАХ исследуемой системы можно определить как

.

Графики ЛАХ и ЛФХ представлены на рис.4

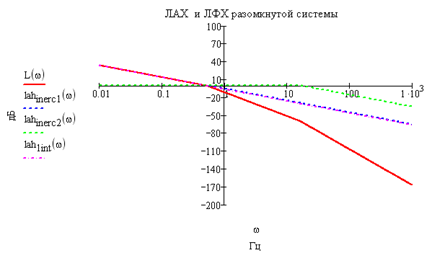

Рисунок 3 - График зависимости ЛАХ разомкнутой системы

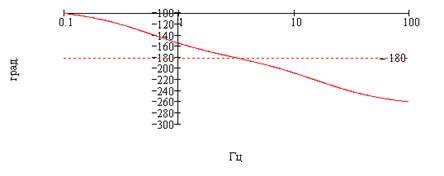

Рисунок 4 - График зависимости ЛФХ разомкнутой системы

Запас по фазе неудовлетворительный т.к. характеристика пересекается с нулем по асимтоте -40дб/дек , поэтому изменим Кu, для обеспечения запаса по устойчивости.

Определяя запас устойчивости системы, мы увидим, что по усилению система абсолютно устойчива. Так кА ФЧХ системы асимптотически стремится к уровню -180 градусов.

А вот запас устойчивости по фазе не является достаточным. Т.к. ЛАХ пересекает 0 на , значение ФЧХ на этой частоте Град. Что не удовлетворяет условию достаточной системы .

Для обеспечения запаса устойчивости системы и для уменьшения перерегулирования, т.е. пересечения ЛАХ разомкнутой системы с осью абсцисс , было при наклоне -20дБ/дек, (установлено, что колебательность переходного процесса будет наименьшей, если Варазомкнутой системы находится на участке ЛАХ с наклоном -20дБ/дек), уменьшим до величиныКuВаопт =0,35. Это значение было выбрано из условия т.к качество переходного процесса определяется главным образом участком ЛАХ с наклоном -20дБ/дек, который должен иметь протяженность не менее декады.

Оценим значения шумовой полосы и результирующей ошибки слежения, при новом значении

,

ВатАжГц

0,103


Графики ЛАХ и ЛФХ разомкнутой системы при новом значении Ku

Рисунок 5 - График зависимости ЛАХ разомкнутой системы

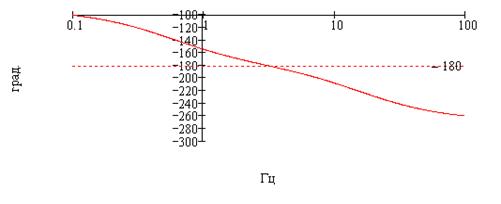

Рисунок 6 - График зависимости ЛФХ разомкнутой системы

5. Компьютерное моделирование системы, нахождение переходной характеристики, оценка качества системы в переходном режиме

Для цифрового моделирования системы воспользуемся аппаратом Z-преобразования. Для этого непрерывное интегрирование заменим дискретным по методу прямоугольников:

(5.1)


где T тАУ интервал дискретизации, который выбирается согласно теореме Котельникова.

Получим Z-преобразование от передаточной функции:

Этой передаточной функции соответствует уравнение:

.

Для исследуемой системы передаточная функция замкнутой системы равна:

.

Тогда дискретная передаточная функция для ошибки будет равна:

где Ва- шаг дискретизации, .с

Делая замену , произведем преобразования:


,

где Ва- добротность системы

Сравнивая с , находим коэффициенты разностного уравнения:


Этой передаточной функции соответствует разностное уравнение:

где b0 =0.99, b1=-1.25, b2=-0.16, b3=0.42, a1=-1.2, a2=-0.14, a3=0.43.

Качественные показатели переходного процесса (быстродействие, перерегулирование) определяется по графику зависимости Ва(Ва- дискретное время кратное интервалу Вадискретизации). Быстродействие оценивается временем переходного процесса Ва(время, в течение которого ошибка уменьшается по абсолютной величине до значения 0.01), а перерегулирование тАУ величина максимального выброса Вав переходной характеристике.

Построим отклик системы на единичное ступенчатое воздействие (, где )
