Пистолет Макарова
9 - мм (составные части)
Основные характеристики ПМ
Вес пистолета с магазином без патронов 730 г.
Вес пистолета с магазином, снаряженным 8 патронами 810 г.
Длина пистолета
161 мм
Длина ствола
93 мм
Высота пистолета
126,75 мм
Калибр ствола
9 мм
Число нарезов
4
Емкость магазина
8 патронов
Вес патрона
10 г
Длина патрона
25 мм
Боевая скорострельность
30 высмин.
Начальная скорость полета пули
315 мсек
Предохранитель
[pic]
Затвор
Шептало
Курок
Рычаг взвода
Спусковая тяга
Спусковой крючок
Выступ
Зацеп
Ребро
Уступ с полочкой
Флажок
Затвор
[pic]
Мушка
Зацеп
Пятачек
Пружина выбрасывателя
Рамка со стволом и спусковой скобой
[pic]
[pic]
Ствол
Спусковая скоба
Основание рукоятки
Спусковая тяга с рычагом взвода
[pic]
Гнеток
Боевая пружина
[pic]
Узкое перо
Возвратная пружина
[pic]
Зуб
Широкое перо
Задвижка боевой пружины
Рукоятка
[pic]
Цапфа
Цапфа
Пяточек
Разобщающий выступ
Вырез
Выступ самовзвода
Защелка магазина
Шептало с пружинкой
[pic]
Выступ
Цапфа
Курок
[pic]
Головка с насечкой
Вырез
Выем для зацепа предохранителя
Цапфа
Зуб самовзвода
Предохранительный взвод
Боевой взвод
Целик
Затворная задержка
[pic]
Отражатель
Выступ
Кнопка
Спусковой крючок
[pic]
Магазин
[pic]
Пружина подавателя
Крышка магазина
Корпус магазина
Подаватель

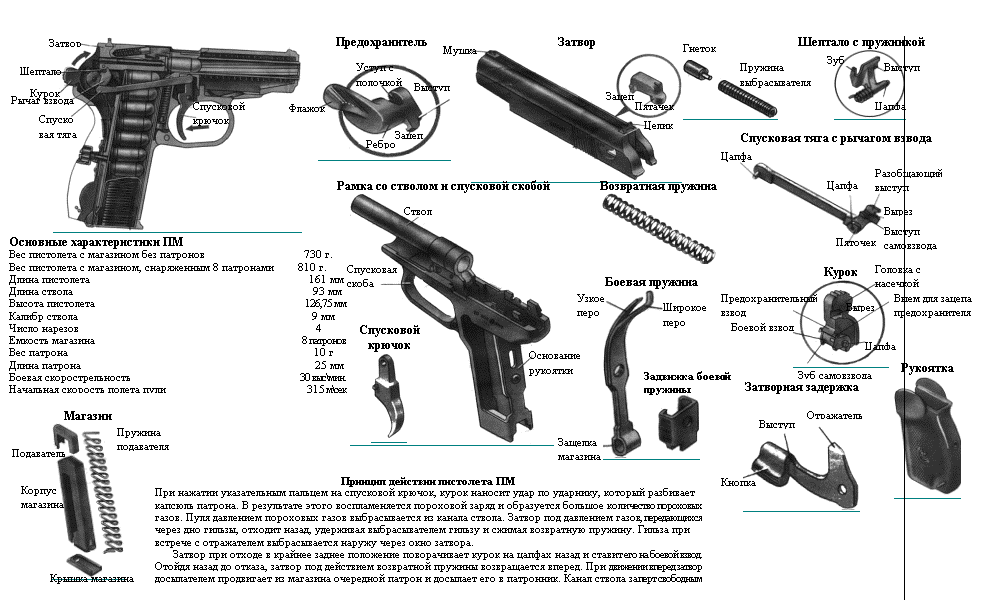

Принцип действии пистолета ПМ
При нажатии указательным пальцем на спусковой крючок, курок наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола.
Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.
Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.
