Проектирование фундамента производственного здания

Выполнил:

студент Пушкин В.Н.

Руководитель: Сурсанов А.Н.

1. Оценка инженерно-геологических условий строительной площадки

1.1 Литология площадки и основные характеристики физического состояния грунтов.

Таблица 1.1. Основные характеристики физического состояния грунтов, грансостав песчаного грунта.

Пятиэтажное здание под химический корпус длиной 48 м, шириной 24м. Шаг колонн 6 м, высота до верха 23 м. Рассматриваемое сечение 1-1 Нормативная нагрузка N_I = 721,6 кН, N_II = 656 кН, М = 64,5 кНм. Стены панельные навесные.

Район строительства тАУ г. Круглое. Нормативная глубина промерзания Суглинки и глины тАУ 109см., Супеси и пески мелкие тАУ 133см, Пески средние, крупные и гравелистые тАУ 143см.

Отметки устья скважины:

Таблица 1.2. Отметки устья скважины.

Таблица 1.3. Грунтовые условия строительных площадок

1.2.1 Общие требования

Для обоснования проектных решений по устройству фундаментов, необходимо, прежде всего, изучить инженерно-геологические условия площадки.

В курсовом проекте предусмотрено основание, состоящее из трех различных слоев грунта. Для каждого слоя необходимо:

- определить расчетные характеристики физического состояния грунтов;

- определить полное название грунта по СТБ 943-93;

- определить нормативные значения прочностных и деформационных свойств грунтов по соответствующим таблицам;

- определить расчетные значения физико-механических характеристик грунтов;

- построить инженерно-геологический разрез строительной площадки.

1.2.2 Определение нормативных значений характеристик физического состояния грунта и полного названия грунта.

Для оценки физического состояния и определения типа, вида и разновидности грунта вычисляются следующие характеристики грунта. Для всех слоев грунта определяют:

- плотность сухого грунта (скелета грунта) (r_d):

, (1.1)

где r - плотность грунта, .

- природная влажность грунта в долях единицы;

- коэффициент пористости грунта (e):

, .ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.2)

,ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.3)

где r_s - плотность твердых частиц грунта, .

- степень влажности (коэффициент водонасыщенности) определяется по формуле:

,ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.4)

Согласно определению,

, или ,ВаВаВаВаВаВаВа (1.5)

где Ва- плотность (объёмная масса) воды;

Ва- влажность соответствующая полному заполнению пор водой (без пузырьков воздуха), т.е. полная влагоёмкость.

Подставим (1.5) в (1.4) и получим:

Ва(1.6)

Для пылевато-глинистых грунтов дополнительно определяется число пластичности и показатель текучести.

Число пластичности определяется по формуле:

,ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа (1.7)

где - влажность, соответствующая границе текучести. (Влажность грунта, при которой стандартный конус погружается в образец на 10 мм.);

Ва- влажность, соответствующая границе раскатывания (пластичности). (Влажность грунта, при которой он теряет способность раскатываться в шнур Ø 2тАж3мм).

Показатель текучести определяется по формуле:

.(1.8)

При выполнении курсового проекта классификация обломочных пылевато-глинистых грунтов производим по типу и разновидности, табл. 4.2 СТБ 943-93:

- тип грунта определяется по числу пластичности ;

- разновидность - по прочности (сопротивлению грунта при зондировании) и по показателю текучести .

Для песчаных грунтов проводим анализ гранулометрического состава и определяем вид песчаного грунта и разновидность:

- вид обломочно-песчаных грунтов определяется по гранулометрическому составу и по показателю максимальной неоднородности , разд. 2 СТБ 943-93;

- разновидность - по прочности (сопротивлению грунта при зондировании) и по степени влажности , табл. 4.2 СТБ 943-93.ВаВа

При проектировании оснований и фундаментов по двум группам предельных состояний в расчётах используются расчётные значения физико-механических характеристик грунтов:

- удельного веса ;

- угла внутреннего трения ;

- удельного сцепления .

Расчётные значения характеристик грунтов для первой и второй группы предельных состояний определяем путём деления нормативных значений на коэффициент надёжности по грунту .

2. Анализ грунтовых условий строительной площадки

Исходя из инженерно-геологических условий по заданию, можно сделать следующие выводы:

1. Для фундаментов мелкого заложения. В приделах глубины заложения лежит песок рыхлый, мелкий h=2,7 м. Этот грунт относится к слабым, и не может служить для сооружений надежным основанием вследствие большой деформируемости и возможного выдавливания его из-под фундамента.

Поэтому для фундамента мелкого сложения необходимо искусственно улучшить их свойство путем устройства грунтовой подушки из песка крупного, или средней крупности. Принимаем фундамент мелкого заложения на искусственном основании.

2. Для свайных фундаментов. Минимальная длинна сваи для фундаментов промышленных и гражданских зданий принимается 3 м. Длинна сваи назначается, таким образом, чтоб были прорезаны слабые слои грунта. Нижние концы свай следует заглублять малосжимаемые крупнообломочные, гравелистые, крупные, средней крупности песчаные грунты, а также глинистые грунты с показателем текучести J_L≤0.1 не менее чем 0,05 м прочие виды нескальных грунтов на 1 метр. Так как окончательные размеры свай по сечению и длине назначают согласно ГОСТам, предварительно принимаем марку С10-30.

3. Проектирование фундаментов мелкого заложения

3.1 Назначение глубины заложения фундамента

3.1.1 Общие положения

Глубина заложения фундаментов (расстояние от уровня планировки до уровня подошвы фундамента) назначаем в зависимости:

1) Назначения и конструктивных особенностей проектируемого сооружения и применяемых конструкций.

В случае применения железобетонных колонн верхний обрез фундамента проектируют на 150 мм ниже отметки уровня земли, чистого пола 1-го этажа или подвала, глубину заделки сборных колонн сплошного сечения Н₃ принимают равной: Н₃=(1÷1,5)h к=(1÷1,5)0,4=0,4÷0,6 м, где h_k тАУ больший размер колонны

Толщина дна стакана не менее 200мм. Примем;

h_t=0.6+0.3=0.9

2) Инженерно-геологических условий площадки.

Рельеф спокойный - ограничений нет.

3) По глубине заложения фундаментов существующих сооружений тАУ ограничений нет.

4) По нагрузках тАУ на основания и фундаменты - ограничений нет.

5) По инженерно-геологическим и гидрологическим условиям площадки строительства.

Выбираем несущий слой, в котором расположена подошва фундамента. Согласно рисунку 1. первый слой - песок мелкий, маловлажный мощностью 2,7м. может служить основанием.

6) По глубине сезонного промерзания грунтов.

Расчётная глубина сезонного промерзания грунта d_f у фундамента определяется по формуле:

-где - коэффициент, учитывающий влияние теплового режима здания - 0,5

где Ва- коэффициент, учитывающий влияние теплового режима здания на глубину промерзания грунта у фундамента, принимается по таблице 1/2/.

Окончательная глубина заложения фундаментов в зависимости от глубины сезонного промерзания назначается с учётом расположения грунтовых вод согласно п.п.2.29-2.30/2/.

Нормативная глубина заложения фундаментов в песках мелких для г. Круглое м.

Ват.к. в курсовом проекте принимается, что здание проектируется с отапливаемым режимом работы, с расчётной температурой воздуха внутри помещений .

м.

По конструктивным соображениям принимаем высоту фундамента 1,05 м. Следовательно, с учётом расстояния от уровня пола до обреза фундамента 30 см. окончательно принимаем глубину заложения м.

3.2 Определение размеров подошвы фундамента

3.2.1 Назначение предварительных размеров подошвы фундамента

Размер подошвы фундамента будем определять графическим методом.

В качестве искусственного основания под фундаменты, в связи со слабым верхнем слоем, принимаем песчаную подушку h=1.0м. При устройстве подушки, с целью замены слабого грунта в основании фундамента используем крупный песок со следующими характеристиками.

p_s=2.66 т/м³, p_ds=1.66>1/6 т/м³, W=10%,

p=p_ds(1+0,01W)=1,66(1+0,01 10) =1,83 т/м³,

коэффициент пористости:

Несущим слоем для рассматриваемого фундамента является песок, крупный, плотный, маловлажный.

Определяем нормативные значения прочностных и деформационных характеристик грунта песчаной подушки по таблицам 4,9,11,5,10 (8),

R₀=600 кПа, φ=39⁰, С_n=0.5 кПа, Е₀=35МПа

Расчетное сопротивление грунта основания R для зданий без подвала определяется по формуле:

По таблице 4/2/ находим:

Коэффициенты условий работы и Вапринимаем по таблице 3/2/.

Коэффициент Ва/2/.

Осредненное значение удельного веса грунтов, залегающих выше подошвы фундаментов, будет:

,

где - расчётная толщина слоёв ниже и выше подошвы фундаментов соответственно.

Определим площадь подошвы фундамента в плане по формуле

Ширина квадратного фундамента равна

Строим график зависимости расчётного сопротивления грунта (R) от ширины подошвы фундамента (b). Так как эта зависимость линейная достаточно определить 2 точки:

При b = 0

При b₁ = 2.0м тогда:

Для построения зависимости Ваподставим в формулу Ванесколько значений (b) и постоянное значение величины , находим соответствующее значение :

Точка пересечения двух графиков даёт приблизительную величину ширины фундамента.

Рисунок 2.1. Определение ширины подошвы фундамента графическим методом.

Принимаем конструктивно монолитный фундамент с шириной подошвы b = 1,4х1,4 м.

Расчётное сопротивление для принятой ширины подошвы фундамента составит:

Проверяем фактическое давление фундамента на основание.

,

где Ва- нормативная нагрузка на фундамент (по заданию);

Определим вес фундамента:

. 28кН

Вес грунта обратной засыпки:

Тогда

Фактическое давление фундамента на основание:

Условие Васоблюдается.

Недонапряжение составляет:

.

3.2.3 Конструирование грунтовой подушки

На поверхности земли =0; 0,2=0.

На уровне подошвы фундамента (глубина 1,35) =1,35*17,0=22,95 кПа;

0,2=0,2*22,95=4,59 кПа.

Проверяем прочность слабого подстилающего слоя грунта, расположенного на глубине Z=h_s=1.0 м. ниже подошвы фундамента. Для определения Вана глубине находим: Р₀=Р_ср- =391.6-22.95=368.65кПа.

По значениям

Ваa=0.527,

тогда

Вертикальное напряжение от собственного веса грунта на кровле слабого подстилающего слоя:

Расчетное сопротивление R_z на кровле слабого подстилающего слоя грунта с характеристиками кПа.

b_z тАУ ширина условного фундамента, м.

где

отсюда:

При

3.2.4 Определение величины осадки основания

Вычисляем ординаты эпюр природного давления и вспомогательной эпюры , необходимой для определения глубины расположения нижней границы сжимаемой толщи грунта:

Определим удельный вес грунта с учетом взвешивающего действия воды g_sb для песчаного грунта.

Для 3 слоя:

ВакН/м³.

На поверхности земли =0; 0,2=0.

На уровне подошвы фундамента (глубина 1,35)

=1,35*17,0=22,95 кПа;

0,2=0,2*22,95=4,59 кПа.

На уровне подошвы грунтовой подушки (глубина 2,35м)

=22,95+1,0*18,3=41,25 кПа;

0,2=0,2*41,25=8,25 кПа.

На уровне подземных вод, уровень границы 1 и 2 слоев (глубина 2,7м)

=41,25+0,35*17,0=47,2 кПа;

0,2=0,2*47,2=9,44 кПа.

На уровне границы 2 и 3 слоёв (глубина 3,9м)

=47,2+1,2*19,9=71,08 кПа; 0,2=0,2*69,78=14,21 кПа.

- на контакте 2 и 3 слоёв c учётом взвешивающего действия воды:

;

На уровне границы 3 и 4 слоев:

;

На уровне границы 4 и 5 слоёв:

;

Разбиваем основание под подошвой фундамента на элементарные слои следующим образом:

- толщину элементарного слоя принимаем в пределах 0,4 b фундамента, но не более 0,5 м;

- физико-механические свойства грунта в пределах элементарного слоя не должны изменяться, т.е. границы элементарных слоёв должны совпадать с границами инженерно-геологических элементов и уровнем подземных вод.

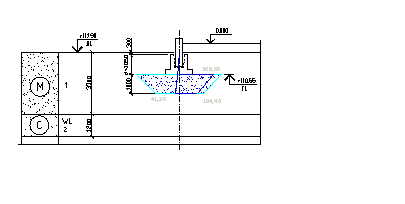

Полученные значения ординат эпюры наносим на расчётную схему.

В точке пересечения эпюры дополнительных давлений со вспомогательной эпюрой находим нижнюю границу сжимаемой толщи: м.

Определяем осадку каждого слоя грунта основания по формуле 1 приложения 2 /2/, что удобнее делать для каждого ИГЭ в отдельности.

,

где Ва- безразмерный коэффициент, равный 0,8;

Ва- среднее значение дополнительного вертикального нормального напряжения в том слое грунта;

Ваи - соответственно толщина и модуль деформации того слоя грунта;

число слоёв, на которое разбита сжимаемая толща основания.

Результаты разбиения основания на элементарные слои приведены в таблице 2.1.

Таблица 2.1
