Расчет отопления здания

Министерство образования и науки Российской Федерации

Негосударственное образовательное учреждение

Высшего профессионального образования

ВлКамский институт гуманитарных и инженерных технологийВ»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

По дисциплине: ВлТеплоснабжениеВ»

На тему: ВлРасчет отопления зданияВ»

Выполнил:

Решетников С.В.

Студент группы: ДТ тАУ 69

Проверил:

Русинова Н.Г.

Ижевск, 2010

Содержание

1. Исходные данные и характеристика объекта

2. Расчет строительных конструкций

3. Расчёт тепловой мощности системы отопления, теплопотерь и тепловыделений

4. Выбор и расчёт нагревательных приборов системы отопления

5. Гидравлический расчёт принятой системы отопления

6. Расчёт основного оборудования теплового пункта

Список использованной литературы

1. Исходные данные и характеристика объекта

В· Район строительства: Ульяновск.

В· Количество этажей в здании 3.

В· Высота типового этажа 3.0 м .

В· Высота подвального помещения 2.5 м.

В· Размер оконного проема 1.4х2.0

В· По СНиП 23.01-2003 ВлСтроительная климатологияВ»

- tн= -31℃.

- z=228 дней.

- tср.от.пер= -4.4℃.

В· Температура внутри здания:

- жилая комната tв=20℃

- туалет tв=16℃

- лестничная клетка tв=16 ℃

- Вл+2℃ на угловые помещенияВ»

2. Расчет строительных конструкций

Задача расчета строительных конструкций тАУ определение коэффициентов теплопередачи тАУ К

Ва(2.1)

где К тАУ это количество тепла, проходящее за единицу времени через 1 м2 ограждения при разнице температур на улице и в помещении в 1 В°С.

Ro тАУ термическое сопротивление ограждения.

Ва(2.2)

где в тАУ коэффициент тепловосприятия у внутренней поверхности стены, [12], таблица 4

н - коэффициент тепловосприятия у наружной поверхности стены, [12], таблица 6

d [м]- толщина отдельного слоя;

l - коэффициент теплопроводности отдельного слоя, принимается по приложению 3 [12] по графе А или Б. Показателем графы служит карта зон влажности приложение 1 [12] и приложение 2 [12]

Контрольной величиной в расчет вводится требуемое термическое сопротивление:

Ва(2.3)

где tн [В°C] тАУ наружная температура воздуха, [8], таблица 1.

n тАУ коэффициент на разность температур, [12], таблица 3

Градусо-сутки отопительного периода (ГСОП):

ГСОП= (tв-tоп) Zоп [В°С сут] (2.4)

где tоп тАУ средняя температура отопительного периода, [8], по таблице 1.

Zоп тАУ количество суток отопительного периода, [8], таблица 1.

Расчет коэффициента теплопередачи наружной стены

Буква расчета - А

d₃ = 250мм=0,25м

d₄ = 20мм=0,02м

d₁=120мм=0,120м

t_в= 20В°СВа [3] таблица

t_н= -31В°СВа [8] таблица 1

t_оп= -4.4В°СВа [8] таблица 1

Z = 228 cут [8 ] приложен 1

[12] таблица 4

[12] таблица 6

l₁=0,70 [12] приложен 3

l₂=0,041 [12] приложен 3

l₃=0,58 [12] приложен 3

l₄=0,7 [12] приложен 3

Определение ГСОП Dd:

Dd =(tв-tоп)Z=( 20- (- 4.4))*228= 5563.2(℃. Сут)

Термическое сопротивление из условия энергосбережения:

R1, R2,Dd,Dd1, Dd2 тАУ определяем по таб. 1 б [3]

=0.08 м

в=8.7, н=23 (СНиП)

Определяется общая толщина стены:

Определяется коэффициент теплоотдачи стены:

Расчет коэффициента теплопередачи пола над подвалом

d1 = 0,22 м.

d2 = 0,005 м.

d4 = 0,02 м.

d5 = 0,01 м.

[12] таблица 4

Ва[12] таблица 6

l1=1.92[12] приложение 3

l2=0,17

l3=0,041

l4=0,76

l5=2.91

Термическое сопротивление из условия энергосбережения:

R1, R2,Dd,Dd1, Dd2 тАУ определяем по таб. 1 б [3]

=0.158 м

в=8.7, н=6 (СНиП)

Определяется общая толщина стены:

Определяется коэффициент теплоотдачи стены:

Расчет коэффициента теплопередачи чердачного перекрытия

d1 = 0,22 м.

d2 = 0,005 м.

d4= 0.05 м.

d5 = 0.02 м

d6 = 0.02 м

l1=1.92

l2=0,17

l3=0,21

l4=0,47

l6=0.76

l6=0.17

Термическое сопротивление из условия энергосбережения:

R1, R2,Dd,Dd1, Dd2 тАУ определяем по таб. 1 б [3]

=0.56 м

в=8.7, н=12 (СНиП)

Определяется общая толщина стены:

Определяется коэффициент теплоотдачи стены:

Расчет коэффициентов дверей, окон, проемов

Коэффициент теплопередачи дверей:

=0.5

=0.27*Нзд (2-я дверь с тамбуром)

=0.34* Нзд (2-я дверь без тамбура)

=0.42* Нзд (одиночная дверь)

Hэт=3 м

Hпод= 2.5 м

Нзд=12.56 м

=0.34*12.56=4.27

Коэффициент теплопередачи окон:

Ответы :

Кст=0.34 ВТ/м2℃

Кпол=0.24 ВТ/м2℃

Кок=2.08 ВТ/м2℃

Кдв=6.27 ВТ/м2℃

3. Расчёт тепловой мощности системы отопления, теплопотерь и тепловыделений

Общие теплопотери здания:

Qобщ = Qосн (1+b) + Qинф [Вт]

где Qосн тАУ основные теплопотери, учитывающие только размеры помещения

Qосн = кА (tв тАУ tн) n [Вт]

к ВатАУ коэффициент теплопередачи ограждения

А м2тАУ площадь ограждений;

tв В°С тАУ внутренняя расчетная температура;

tн В°С тАУ наружная расчетная температура, принимается температура наиболее холодной пятидневки с обеспеченностью 0.92 по таблице 1[8];

n тАУ коэффициент учитывающий зависимость положения ограждающей конструкции по отношению к наружному воздуху, принимается по таблице 6 [9];

b - коэффициент добавок в долях.

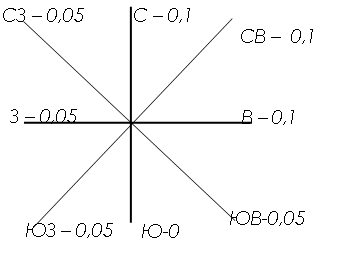

Различают следующие добавки:

Qинф тАУ количество тепла на прогрев воздуха через окна и двери

Qинф = 0,28 Св qинф lпроем (tв тАУ tн) Кинф [Вт]

где Св тАУ удельная массовая теплоемкомкость воздуха Св=1,07

qинф тАУ количество воздуха инфильтрированного в единицу времени через 1 м2 ширины проема

qинф = 8,75 кг/час - для окон

qинф = 35 кг/час - для дверей.

Кинф тАУ коэффициент инфильтрации = 0,9 тАУ 1

4. Выбор и расчёт нагревательных приборов системы отопления

Расчет сводится к определению числа чугунных радиаторов и определению марки и числа других приборов.

Min число секций чугунных радиаторов:

где Qнт тАУ номинальный тепловой поток для подбора прибора [Вт]

Qпр тАУ теплоотдача прибора без учета теплоотдачи стояков и подводок [Вт]

Qрасч тАУ расчетная тепловая нагрузка на прибор тАУ берется из расчета теплопотерь

Qтр тАУ теплоотдача открыто-проложенных стояков и подводок отдающих тепло воздуху помещения

Qтр тАУ 100Вт если Æ стояка 15 мм.

Qтр тАУ 150Вт если Æ стояка 20 мм.

Qтр тАУ 200Вт если Æ стояка 25 мм.

При нагрузках на стояк 300 Вт и менее Qлр не учитывается. Для верхних узлов с нижней разводкой Qтр принимается на половину меньше.

Qну тАУ номинальный условный тепловой поток тАУ тепловой поток через 1 секцию нагревательного прибора, принимается по приложению 3 таблица 3.9

Dtпр тАУ перепад между средней температурой в приборе и воздухом

Gcт тАУ расход воды через стояк

Yк тАУ комплексный коэффициент приводящий систему в реальные условия

где n, p, c тАУ из приложения 3, таблица 3.8

В - коэффициент учёта расчётного атмосферного давления, для отопительных приборов приложение 3 таблица 3.9

Y - коэффициент зависящий от направления движения воды, при направлении воды снизу вверх [2], таблица 9.11, если сверху вниз:

где а тАУ коэффициент затекания воды в приборных узлах с радиаторами чугунными секционными, принимается по приложению 3 таблица 3.6

tвх тАУ температура входа воды в каждый прибор

SQiпред тАУ сумма нагрузок приборов предыдущих расчетному

b1 тАУ коэффициент учитывающий число секций, приложение 3 таблица 3.4

b2 тАУ коэффициент на установку прибора приложение 3 таблица 3.5

5. Гидравлический расчет

Задача гидравлического расчета - определение диаметров магистрали, стояков, подводок при расходе теплоносителя в них, обеспечивающем требуемую теплоотдачу нагревательных приборов.

Существует 3 метода расчета:

1. Метод динамических давлений.

2. Метод удельных потерь давления.

3. Метод характеристик сопротивления.

Метод динамических давлений.

Расчет ведется по формуле:

Нрасп > Нсист ; Па.

где Нрасп - располагаемое давление, условно заданное на вводе

потеря напора из расчета экономических диаметров и скоростей

Нрасп = 6000 - 7000 Па для систем небольшой этажности и протяженности.

Нрасп = 8000 - 13000 Па для систем средней этажности и протяженности.

Нрасп более 13000 Па для систем высотных зданий и большой протяженности.
