Основы эргономики

1. Эргономика как наука и ее предмет. Определение и научно-технические предпосылки возникновения эргономики

Эргономика - это научное направление, изучающее человека или группу людей и их деятельность, в условиях современного производства с целью оптимизации орудий, условий, и процессов труда и обеспечения необходимых удобств содействующее развитию способностей работника.

Эргономика тАУ это область прикладных научных знаний о человеке к проектир. предметов, систем и окружений используемым им.

Эргономика связана с:

o Психологией

o Биологией

o Экономикой

o Экологией

o Дизайном

o Кибернетикой

o Медициной

o Охраной труда

Этьен-Жуль Марэн 1882г он изучил человека как механизм (236косте, суставы)

Фредерик Тейлан тАУ он взял определять рабочих (их скорость)

Генри Форд тАУ создал первый конвеер из рабочих движений.

Бихевианизм (наука поведенческая)

Увотсон тАУ научная организация труда.

Мюрстерн Берг предложил схему записи движения тАУ алгоритм деятельности человека при выполнении каких либо операций.

Научно-технические предпосылки. Предпосылками возникновения и развития эргономики послужили проблемы, связанные с внедрением и эксплуатацией новой техники и технологии на современном этапе научно-технической революции и оказавшиеся не разрешимыми средствами только технических и медиВнцинских наук. Необходимо было согласовать рекомендации психологии, физиологии, гигиены труда, дизайна и объединить их в общую систему требований к содержанию и характеру труда в iМС. На основе теории и методологии такого объединения и возникла эргономика.

Совершенно очевидно, что при проектировании, внедрении и эксплуатации систем ВлчеловектАФтехникатАФсредаВ» должны учитываться реальные возможности человека, которому предстоит работать в системе. Эргономист должен отчетливо представлять размер допустимых физических, интеллектуальных, эмоВнциональных затрат, которых потребует работа с конкретной технической системой, и в соответствии с этим корректировать действия ее создателей: инженера-разработчика, конструктора, технолога.

2. Основные школы и направления современной эргономики. Основные понятия. Принципы построения системы Влчеловек-машина-средаВ»

Бегтерев тАУ создал в 1908г психоневрологический институт в Петербурге. В 1918г был создан институт мозга и психической деятельности тАУ на базе создания определённых требований. Отдел психологии тАУ владел Мясищев. Он подготовил проект создания института (Эргологический)

А.Гостев с ним работает А.Багданов.

Багданов тАУ создал науку тектология. Они создали институт труда тАУ где за ним эргономические исследованиями.

Эргономика появилась во время Второй Мировой войны.

В Беларуси:

В 20-м г в Гомеле создан ВлПсихологический исследовательский кабинетВ» - Выгодский.

В 1925г в Минске Василевский созд Центральную психологическую лабораторию.

В 1949г в Великобритании созд ВлЭргономическое исследоват обществоВ»

В Германии тАУ психотехника.

1961г созд институт ВНИИТЭ в Москве

Эргономика тАУ это естественно научноая основа дизайна (В.Н. Мунипов) с ним работ Зинченко в направлении дизайна.

Б.Ф. Ломов тАУ психолог тАУ инжинерная психология.

Последняя школа: Венда, Пископель.

3-я школа: А.И. Губинский тАУ создал науку ВлЭрготические системыВ», где эрган рассматривается как область моделирования.

Система тАУЧеловек тАУ Машина тАУ это система вкл в себя человека, машину, по средствам кот он осуществл труд деятельность и среду на рабочем месте.

Человек оператор тАУ это человек осуществл. трудов деятельн., основу кот. Составл. Взаимодейств. с объектом воздействия, машиной и средой на рабочем месте при использовании информационной модели и органов управления.

Человеческий факторы тАУ это средства i М обусловл. положением и ролью в ней человека, и в эргономика в качестве чел фактора понимается совокупность антропометрических, психофизиологических, психологических свойств и особенностей, определяющих взаимную адаптацию чел с машиной и окруж средой.

Машина в iМ- это совокупность технических средств, использ. чел оператором в процессе деятельности

Среда на рабочем месте тАУ это совокупность физических, химических, биологических и психологических факторов возд на чел, на его рабочем месте, входе его деятельности.

Деятельность чел оператора тАУ это процесс осуществл оператором для достижен поставл перед iМ целей.

Качество деятельности оператора тАУ совокупность свойств деятельности оператора, обуславл её выполнениям в конкрет услов.

1. Среднее время выполнения оператора определения функций, оно характер быстродействие опперат или норму времени.

2. Производ труда оператора характер быстродействие операт, но это т.н. норма выработки, объёма опред работа в 1-цу времени.

Надёжность оператора тАУ это св чел операт сохранять работоспособность состояния в течении требуемого интервала времени.

Ошибка оператора тАУ это непраильное выполнения или невыполнение операт предписанных действий.

Рабочее место оператора тАУ часть пространства в iМ оснащённое средствами отражения информ, органами управления и вспомагат оборудовании и предназнач для осущ деят оператора.

Постоянное рабочее мето тАУ где чел наход более 50% времени или 2 ч непрерывно.

Непостоянное раб место тАУ наоборот.

Принципы построения iМ

1. Принцип ВлАнтропоцентризмаВ» его придумал Ломов. Он рассматривал всякую систему, машину для человека. Во главе чел когда эта система проектир., то всё должно гармонировать и быть удобным для чел.

2. Принцип ВлФункционального подходаВ» - когда главным становится цель системы, а роль человека сист распред т.о., чтобы выполнять роль системы

3. Эргономические требования. Виды, способы задания. В каких технических нормативных правовых актах они содержатся

Эргономич требов-нормированные по отношению к изделию(его элементам), к кач-ву и напряженности деятельности чел-опер значения показателей эргономич св-в процесса, средств и условий деят-ти, а также методов и средств формир-ия и поддержания необход работоспособности чел-опер.

Требов бывают общие и частные.

Общие-нормативные док-ты:

-по охр труда (правила по охране труда, МПОТ)

-типовые инструментации по охр труда (ТНОТ)

-правила технич эксплуатации (ПТЭ)

Санитарно-гигиенические документы(ГН):

1.санитарные правила и норы(СанПиН)

Строительные нормы(СНиП) и правила:

1.по стандартизации: ГОСТ (гос стандарт), СТБ (стандарт Беларуси), ГОСТ 12.0.001-80, 12.2.032-78

ССЭТО-система стандартов эргономич требов и эргономич обеспечения (ГОСТ 29.0.001-86)

ССЭТЭ-сист стандартов эргономич и технич эстетики (ГОСТ 30.001-87)

Комплекс стандартов iМ (ГОСТ 23000-78)

4. Структура и номенклатура требований по эргономике. Группы и подгруппы требований

Осн группы общих эргономич требований:

1.требов к организ iМ:

-эргономичность iМ

-распределение функций между оператором и технич средствами

-квалифик-ия опер

-численность опер и распределен функ между ними

2.требов к организ деят-ти оператора:

-алгоритм деят-ти оператора

-инф-ые модели деят-ти опер

-требов к эксплуатационной док-ции

3.требов к технич средствам деят-тиопер:

-конструкция и компоновка раб места опер

-взаимное располож раб места и средств отображен инф-ции коллективного пользования

-форма, расположение, размеры приборных панелей и пультов упр-ия

-требов к обзорности приборных панелей и пультов упр-ия

-требов к досягаемости органов упр

-размещен и группирование элем приборных панелей и пультов упр

-требов к средствам отображения визуальной инф-ции

-требов к средствам аккустич инф

-требов к средствам тактильной инф

-требов к визуальным оптич приборам получ инф

-требов к органам упр

-кресло оператора

-оборуд на раб месте

-требов к инструменту

4.формир-ие и поддержание работоспособности операторов:

-организация обучен и тренировки

-организация профессионально-психофизиологического отбора

-комплектование коллективов

-режим труда и отдыха

-требов к аппаратуре обуч и тренировки

-требов к аппаратуре контроля функционального состояния

-треб к экипировке и спец снаряжению

5.треб к обитаемым помещениям:

-форма и объем помещ

-треб к элем помещ, обеспечивающим вход и выход из него, перемещении внутри помещ и оборудование помещений

6.треб к факторам внешней среды:

-треб к физич средствам

-треб к химич факторам

-треб и биологич факторам

-треб к соц-бытовым факторам

5. Основные характеристики организма человека

Группы характеристик чел:

1. Психологические

2. Физиологические (энергет характер и общее поведение чел организма)

3. Психофизиологические (возможность анализаторов, сенсорные и моторные реакции, вегетативные реакции)

4. Антропометрические характеристики (силовые, масса, размеры элементов тела)

5. Гигиенические

6. Межполушарная асимметрия

Межполушарная асимметрия (др.-греч. б- тАФ ВлбезВ» и ухммефсйб тАФ ВлсоразмерностьВ») тАФ одна из фундаментальных закономерностей организации мозга не только человека, но и животных.[1][2] Проявляется не только в морфологии мозга, но и в межполушарной асимметрии психических процессов.

В рамках проводимых исследований основное внимание уделяется вопросам связи межполушарной асимметрии с психическими познавательными процессами и влиянию поражений отдельных структур и областей мозга на протекание этих процессов.

С функциями левого и правого полушария у человека связаны два типа мышления тАФ абстрактно-логическое и пространственно-образное.

Было показано, что правополушарное мышление, создающее специфический пространственно-образный контекст, имеет решающее значение для творчества. Так, при органическом поражении левого полушария мозга у художников и музыкантов практически не страдают их артистические способности, а иногда даже повышается уровень эстетической выразительности творчества, но поражения правого полушария способны привести к полной утрате способности к творчеству[

В настоящее время проблема межполушарной асимметрии мозга изучается прежде всего как проблема функциональной специфичности полушарий, то есть как проблема специфичности того вклада, который делает каждое полушарие в любую психическую функцию. Эти представления строятся на нейропсихологической теории мозговой организации высших психических функций, сформулированной Лурия А. Р. (1969,1973 и др.)

Таким образом, межполушарная асимметрия имеет не глобальный, а парциальный характер: правое и левое полушарие принимают различное по характеру и неравное по значимости участие в осуществлении психических функций. Также важно отметить, что в различных системах характер функциональной асимметрии может быть неодинаков.

Полушария не являются абсолютно одинаковыми. Они дополняют друг друга

Для правого хар-но:

1. долее быстрая и адекватная реакция на невербальные сигналы(не речевые)

2. лучная пространственная ориентация

3. регулирует не произвольное поведение

4. медлительность в речи

5. труднее даются иностранные языки

6. предпочитает запоминать образный, а не логический материал

7. лучше использует свой опыт, а е чужой

8. лучше зрительная память

для левого хар-но:

1. лучшая реакция вербальных сигналов(речевые)

2. регулирует тонкие движения и жестикуляцию правой руки

3. регулирует произвольное поведение

4. отвечает за легкость речи

5. быстро запоминает словесный мат-л

6. лучше даются иностранные языки

7. лучше использует чужой опыт

8. хорошая логическая память

7. Психофизиологические характеристики

Сенсомоторные процессы управляются головным и спинным мозгом. Измерение временем простой сенсомоторной реакции позволяет определить быстроту и стабильность сенсомоторного реагирования. В качестве стимулов используются световые и звуковые сигналы различной интенсивности. Время простой сенсомоторной реакции состоит из латентного и моторного периода. В сложной сенсомоторной реакции рассматриваются несколько сигналов их вида.

Вегетативная нервная система координирует функции многих систем и органов (сердце, пищевод, желудок и т.д.). Изменяются их функции в процессе деятельности человека, изменяет частоту сердечных сокращений, перераспределяет потоки крови, расширяет сосуды, стимулирует работу желудочных желез, сокращает мускулатуру. Эта часть нервной системы регулирует жизненные процессы.

Центры вегетативной нервной системы расположены в мозговом стволе и в спинном мозге. Все ее уровни подчиняются высшим вегетативным центрам, расположенным в промежуточном мозге гипоталамусе и полосатом теле.

Эмоциональное возбуждение сопровождается деятельностью кишечника и мочевого пузыря, сердцебиением и потоотделением. Гнев и ярость вызывают напряжение мышц тела, а приятные наоборот.

Эмоция это реакция на удовлетворение или неудовлетворение какой-либо потребности.

Мотивация есть побуждение к деятельности, связанная с удовлетворением определенной потребности.

8. Внимание

сосредоточенность сознания, направленность психической деятельности человека на определенный объект. Бывает произвольная и непроизвольная. Непроизвольное внимание направляет сознание на предмет или явление в силу каких-то их особенностей. Самой простой формой проявления является ориентировочный рефлекс, который вызывает различные изменения в окружающей среде, благодаря которой органы чувства устанавливаются так, что это обеспечивает в данных условиях наилучшее и более полное отражение действующего на воспринимающий аппарат раздражителя. Произвольное внимание тАУ сознательно направленное и регулируемое внимание в котором субъект сознательно избирает объект на которое оно направляется, достигается волевым усилием человека. Это наиболее высокая степень внимания , которая возникает в условиях постановки перед человеком какой-либо задачи. Функции и свойства внимания : 1)способствует организованному и целенаправленному отбору поступающей информации и обеспечивает сосредоточенность психологической активности на каком-то объекте или виде деятельности, 2) внимание является своеобразным усилителем позволяющим детализировать элементы информационной модели, 3) для человеческой памяти внимание выступает как фактор, позволяющий удерживать нужную информацию в кратковременной и оперативной памяти, 4) для мышления внимание выступает как обязательный фактор правильного понимания и решения задачи. Свойства : концентрация, устойчивость, распределение, переключаемость, отвлекаемость, объем.

Внимание тАУ это сосредоточение сознания и направл психич деятельн чел на определ объекты

-непроизвольное внимание (само по себе)

-произвольное внимание (заставляем)

Основные характеристики внимания :

В· Избирательность

В· Устойчивость

В· Объём

В· Возможность распределения

В· Переключение

Внимание - сосредоточенность сознания и направленность псич. Деятельности чел-ка на определенные объекты

Объекты могут быть

-Реальными/нереальными

- предмет

--событие

-образ

-рассуждения

Исследователи внимания-Павлов, Узнадзе,? Ланге?

Внимание обусловлено активностью связанных между собой мозговых структур. В нервной системе под влиянием внутренних внешних причин возникает очаг возбуждения в котором на определенное время подчиняет себе остиальные участки, доминирует и господствует над ними.

Выделяют 5-ть стадией бодрствование чел-го организма

-Глубокий сон

-Дремотное состояние

-Спокойное состояние

-Активное бодрствование

-Чрезмерное бодрствование

В состоянии глубокого сна внимание не проявляется

В дремотном состоянии или чрезмерном бодрствовании лишь один два раздражителя

Эффектное внимание возможно лишь в спокойном /активного бодрствования. Концентрация психической деятельности в определенном направлении приводит к отвлечению всех других.

Основные виды внимания

Не произвольные

Произвольные

Не произвольное внимание(непреднамеренное внимание)-это направленность сознания на предмет или явление в силу каких-либо особенностей. Самой простой формой проявление не произвольного внимания яв-ся оринтировачный рефлекс. он благодаря которому орган чувств воспринимает так, что это обеспечивает наилучшие и более полное отражения действующих на восприятия (аппарат востриятия-это первичное внимание)

Причины возникновения не произвольного внимания:

Неожиданность

Раздражительность

Новизна объекта

Относительная сила раздражителя

На чел-ка воздействуют орга.-ное кол-во раздражителей, однако до сознания доходят лишь те из них которые яв-ся наиболее значимые, чем сильнее раздражитель тем быстрее приковывается к нему внимание. Даже от очень сильный раздрожитель не даст 6нико=агоко эффекта если он действует на фоне менее слабых являясь контрастом. Контрастное сопоставление объектов используются как средство привлечения внимание в кодировании информации. Форма яв-ся наиболее сильным опознавателем. цвет-движущиеся предмет контраст по отношению к подвижным

Произвольным вниманием- сознательно направленная, и регулируемая внимания в котором субъект сознательно выбирает на который он направляется, достигается волевым усилием чел-ка(наиболее высокая степень внимания, которая возникает в условиях в постановке перед чел-ком какого-либо задания)

Различают произвольное внимание не следует отрывать одно от другого не стоит внешне противопоставлять их друг другу. По мере того как объект произвольно направили наше внимание приобретает для нас непосредственный интерес произвольное---непроизвольное. Возникает эффект внимания

Функции и свойства внимания

Внимание в действии выполняет много различных функции

1. способствует организованному и целенаправленному отбору поступающей информации т обеспечивает сосредоточенность психической зависимости на какой-либо объекте

2. внимание яв-ся своеобразным усилителем позволяющеё детализурущей информации модели

3. для чел-кой памяти внимание выступает как фактор способную удерживать нужную информацию в кратковременную и операт. Память

4. для мышления внимания выступает как обязательный фактор прав. Понимания и решения

к основным свойствам памяти относятся:

-концентрация внимания

-устойчивость

-распределение

-переключаемость

-Объем

-отвлекаемость

1. концентрация внимания-удерживания внимания на каком-либо объекте. Под концентрацией внимания-степень или интенсивность сосредоточенности сознания на объекте она связана с доминанта, временно господствующей в нейтральной нервной системе и конц. Другие нервные центры

побочные раздражители не большой силы (тик часов, шум ветра) не только не мешают сосредоточиться, а наоборот способствуют сконцентрировать внимание. Концентрации мешают новые или сильные раздражители (чел.радио)

2. устойчивость внимания способствуют сохранять на одном уровне концентрацию внимания ни одном и потом же объекте, внимание подвержено непроизвольном комбинациям. Устойчивость отличающих людей страстно увлеченных делом умеющих ради основного дела отключаться от раздражителей.

3. распределение внимания- это субъективно переживаемая способность чел-ка удерживать в центре внимания определенное число разнородных объектов одновременно.

4 переключаемость внимания- сознательная и осмысленная внимание с одного объекта на другой, переключаемость внимания означает возможность быстро ориентироваться в сложной изменяющейся ситуации. Легкость переключения у разных людей различна - чем деятельность интересней тем легче переключиться.

5неполная тАУполная когда периодичность к возврату к другому.

6 отвлекаемость-непроизвольное перерывание внимания с одного объекта на другой

-внешний

-внутрений (возникает из-за сильно перенервничал, из-за отсутствия интереса, чувства ответственности)

Вариант отвлекаемости тАУ неспособность чел-ка сосредоточиться на чем либо в течении долгого времени.

-мнимая-результат большой сосредоточенности на другом объекте.

Подлинная- когда чел-к с трудом устанавливает и удерживает внимание на каком тАУлибо объекте(прич.психолог тАУнерв.)

7объем вниманиятАФколичество объектов которые чел-к может воспринимать одновременно величина индивидуальная от 4-до8 инфор. Признаков 7

9. Память

Память тАУ форма псих отображения действ заключающ в закреплении в сохранении и последоват воспроизвед чел своего опыта.

В· Произвольная

В· Непроизвольная

-двигательная(запоминает и производит движения, является наиболее стойкой, например, игра на муз.инструменте, ходьба)

-эмоциональная(запоминает пережитые чувства и собственных эмоциональных состояний(грубость, пошлость))

-образная (связана с формированием и хранением конкретных представлений и образов. Этот вид явл.более естеств. И более стойким. Образная память делиться на :зрительную, слуховую, вкусовую, осязательную, обонятельную)

-словесно-логическая (проявл.а придпнии мыслям, понятиям ,суждениям соотв.слов или выражений, свойственных только чел.)

За память отвечает:

-лимбическая система

-мозжечок

-височные доли

Сво-ва памяти:

-точность

-объем

-скорость процесса в памяти

По времени характер

1. Долговременная

2. Кратковременная

3. Оперативная

Процессы памяти:запоминание, воспроизведение, сохранение, забывание материала

10. ВаМышление

процесс познавательной деятельности человека, характеризующаяся обобщенными отражением действительности. Виду мышления : словесно-логический, наглядно-образный, наглядно-действительный, теоретический, практический, логический, интуитивный, продуктивный ( творческий),репродуктивный, произвольный, непроизвольный и различные сочетания видов. По характеристике решаемых задач : теоретическое и практическое. Формы мышления: понятие, суждение, умозаключение Понятие- форма мышления отражающая существенные свойства связи предметов и явлений. Суждение- форма мышления позволяющая устанавливать различные связи между предметами и явлениями. Бывают : истинные, ложные, общие, частные, единичные, утвердительные, отрицательные. Умозаключение- форма мышления, в котором из одного или нескольких суждений выводится новое суждение. Бывает: индуктивное, дедуктивное, умозаключение по аналогии. Фазы мышления: 1)осознание возникшей проблемы, 2)анализ проблемы с подключением памяти, 3)разработка вариантов решения, оценка вариантов, выбор гипотезы, методов, и алгоритмов решения проблемы, 4) контроль, оценка, рефлекс, проверка, предполагаемых, причинно-следственных


11. Психофизиологические основы восприятия. Закон Вебера- Фехнера

Восприятие- это чувственный образ внимания структурных характеристик предмета и процессов материального мира, непосредственно, воздействующих на органы чувств человека.

В целом восприятие складывается из ощущений.

Ощущение- это элементарное психическое явление, возникающее в результате непосредственного воздействия предметов объектного мира на органы чувств человека, и которые субъективно переживается как присущее самим этим предметом качество.

Анализатор-анатомо-психологическая система, обеспечивающая восприятие, анализ и синтез раздражителей действующих на человека.

Анализаторы бывают:

-зрительные-слуховые

-кожные(тактильные)-обонятельный

-вкусовой

Анализаторы внутренних органов:

-висцеральный(чувство голода, страха)-двигательный(кинетический, вестибулярный)

Любой анализатор состоит из 3 частей:

1.рецептор (орган, который воспринимаеттАж)

2. проводниковый отдел (нервные волокна)

3.центральный отдел

Закон Вебера- Фехнера- психофизический закон, устанавливающий логарифмическую зависимость, между интенсивностью раздражителя и величиной субъектного ощущения.

S= K Ln J+C


L- натуральное

S- субъективная величина ощущения

J- величина или интенсивность раздражителя (стимул)

K,C- постоянные коэффициенты, которые свойственны данному организму

Основной орган чувств зрения 90%

Слуха-7%

Все остальные- 3%

12. ВаОрганы чувств

Ощущение тАУ это элементарное явление психическое возникающее в результате непосредственного воздействия предметов объективного мира на органы чувств человека, и которые субъективно переживаются как присущие этим предметам качества.

Орган чувств тАФ сложившийся в процессе эволюции специализированная периферическая анатомо-физиологическая система, обеспечивающая благодаря своим рецепторам получение и первичный анализ информации из окружающего мира и от других органов самого организма, то есть из внешней и внутренней среды организма.

Информация, получаемая головным мозгом человека от органов чувств, формирует восприятие человеком окружающего мира и самого себя.

Человек получает информацию посредством шести органов чувств:

глаза (зрение),

уши (слух),

язык (вкус),

нос (обоняние),

вестибулярный аппарат (чувство равновесия и положения в пространстве)

кожа (осязание).

Информация о раздражителях, воздействующих на рецепторы органов чувств человека, передается в центральную нервную систему. Она анализирует поступающую информацию и идентифицирует ее (возникают ощущения). Затем вырабатывается ответный сигнал, который передается по нервам в соответствующие органы организма.

Проводящие пути от органов чувств у человека тАФ вестибулярный, слуховой, зрительный, обонятельный, осязательный и вкусовой пути центральной нервной системы.

Анализатор тАУ анатомо-физиологическая система обеспечивающая восприятие, анализ и синтез раздражителей действующих на человека.

Вазрительный

Васлуховой

Ватактильный

Ваобонятельный

Вавкусовой

Вависцеральный

Вавестибулярный и кинетический

состоит из: рецептор, проводниковой части, центральный отдел.

13. Представление визуальной информации на рабочем месте. Острота зрения. Угловые размеры знаков

Конструкция и организация рабочего места работника должны обеспечивать возможность быстрого и безошибочного восприятия информации, создание удобства пользования органами управления, соответствующих условий для эксплуатации оборудования, его технического обслуживания и ремонта.

Размещение технических средств (дисплеев, пультов ввода данных и документирования, средств связи и т.п.) должно создавать необходимые условия для выполнения простых функций левой (правой для левшей) рукой с целью снижения нагрузок на правую (левую) руку (при работе на пультах, ведении записей, работе с картой и т.п.).

Основным функциональным элементом рабочего места оператора является пульт управления, на котором размещаются средства отображения информации и органы управления. При его конструировании необходимо учитывать следующие требования:

тАУ поверхность пультов управления должна иметь покрытие, обладающее свойством диффузного или направленно-рассеянного отражения светового потока в целях предотвращения бликов в поле зрения оператора;

тАУ пульты управления для работы в положении сидя должны иметь пространство для ног оператора с размерами (не менее), мм: высота тАУ 600; глубина на уровне колен тАУ 400 и на уровне пола тАУ 600, ширина тАУ500;

тАУ высота пультов при работе в положении сидя не должна превышать 1100 мм от пола для обеспечения возможности обзора пультов управления;

тАУ при необходимости пульты управления должны оборудоваться выдвижными ящиками для хранения документации, а также досками для ведения записей и размещения дополнительных переносных приборов;

тАУ при работе оператора в положении сидя средства отображения информации и органы управления, размещающиеся в пределах 700 тАУ 1500мм от уровня пола, должны располагаться на фронтальной панели, а в случае их значительного количества тАУ на трапециевидной, многогранной или полукруглой панелях, диаметр которой должен быть не менее 1200мм;

тАУ средства отображения информации на панелях пультов должны располагаться так, чтобы отклонения их лицевых поверхностей от нормальной линии взора оператора не превышали 45 градусов как в вертикальной, так и в горизонтальной плоскостях.

Острота зрения- это способность зрительной системы человека обнаруживать или различать, мелкие детали информации модели. Остротой зрения минимального обнаружения наз. размер, кот должен иметь элемент информационной модели, чтобы быть видимым.

Угловые размеры

h= 2l*tg alf/2

h=3alf*l*10-4

h-размер знаков в (mm)

alf тАУ угловой размер знака в угловых мин

l-расстояние от глаза до знака в (mm)

Угловые размеры знаков в зависимости от их сложности для восприятия должны быть не менее:

В· знак простой формы тАУ это 2,3 элемента тАУ не менее 12 углов мин

В· знак средн сложн тАУ это 4-6 элем тАУ 20 углов мин

В· знак сложн формы 7-9 элемент и больше тАУ не менее 40 углов мин

В· величина простейш знака не менее 6 элементов

14. Информационные зоны визуального поля

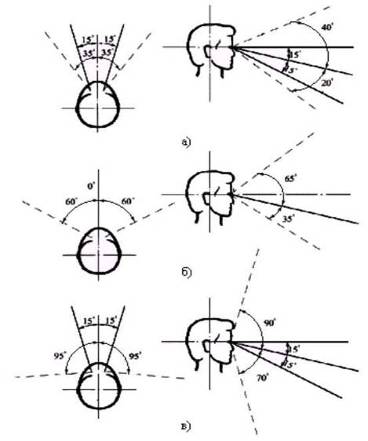

Зоны визуального поля называются полями зрения (поле ясного зрения, поле обзора и т.д.). Их размеры определяются углами зрения (см. рис.) и расстояниями до них от глаз

Оптимальный угол обзора без поворота головы 15*-15 *

40*-20* это максимальный угол обзора при повороте глаз без поворота головы

90*-70* это мах угол обзора при повороте глаз и головы

15*-15* - оптимальн угол обзора при повороте глаз без поворота головы

35*-35* -мах угол обзора при повороте глаз, но без поворота головы

60* -максимальн поворот головы

95* мах угол обзора с поворота глаз и головы

Саксадо тАУ быстрые рывки глаз. Мах 20 движений

15. Антропометрические характеристики человека

Антропометрия- представляют собой совокупность методических приемов, заключающихся в измерении и описании тела человека в целом и отдельных его частей, позволяющих дать качественную характеристику их изменчивости.

Антропометрические перемены могут быть:

-половые

-возрастные

-этнические или национальные

-профессиональные

-социальные

-генетические

-климатические

Размеры человека (население рост средний):

-пигмеи-конго (130см)

-средний рост в странах евросоюза (176см)

-в мире самые высокие племя Банту (средний рост 190см.)

Самый высокий человек в Беларуси- женщина Кравченко 214см.

Самый высокий человек в наше время на Украине тАУСтадник 257см и растет

16. Основные антропометрические признаки. Антропометрические точки, линии и плоскости. Измерения тела человека в положении стоя, сидя, измерение кисти

Антропометрические признаки- это соматические свойства человека(линейные, параметрические, угловые, сила мышц, масса, форма частей тела и др.), обуславливающие внутривидовые вариации его строения и закономерности развития. Все эти признаки в чем-то измеряются.

Статические антропометрические признаки- это размеры тела, измерянного однократно в статическом положении.

Динамические антропометрические признаки- это размеры тела, изменяющие свою величину при угловых и линейных частей тела в пространстве.

Габаритные антропометрические признаки- это наибольшие и наименьшие размеры тела в его положении.

3-и позиции:

-точки

-линии(передняя срединная линия, задняя срединная линия, горизонтальная линия).

-плоскости(срединно-сочетательная плоскость, которая делит наше тело на левое и правое, горизонтальная плоскость- делит на верхнюю и нижнюю, фронтальная плоскость- проходит в районе лба, делит тело на задние и передние отделы).

Измерение тела чел в положения стоя:

Антропометрические точки:1-верхушечная(наиболее высокая точка головы при установки ее в глазноушной горизонтали)

2-внутр угол глаза(точка в месте смыкания верхнего и нижнего века)

3-затылочная т(наиб выступающая назад затылочной кости)

4-плечевая(центр плечевого сустава)

5-дельтовидная(наиб выступающая наружу т на внешней поверхности дельтовидной мышцы)

6-логтевая(наиб выст т на вершине локтевого отростка локтевой кости)

7-шейная(наиб выступ назад т в области вершины остистого отростка 7ого шейного позвонка)

8-польцевая(наиб удал т мякоти локтевой фаланги пальца 3)

9-остисто-подвздошная(центр тазобедренного сустава)

10-верхнеберцовая(центр коленного сустава)

11-нижнеберцовая(центр голеностопного сустава)

Измерение человека в положении сидя:

Бедренная верхняя- наиб выступ верхняя т внешней поверхности бедра.

Подколенный угол-т где образован угол мягкими тканями на внутр поверхностях бедра и голени при сгибании их под прямым углом.

Надколенная- наиб выступ вперед т на коленной чашечке.

Измерение кисти:

Антропометрические точки:

Шиловидная радиальная т- самая низкая т на шиловидном отростке лучевой кости.

2ая шиловидная радиальная т- самая низкая т на шиловидном отростке локтевой кости.

Пястная внутрен- наиб выступающая в сторону т пястнофалангового сустава пальца 2.

Пястная наружная- наиб выступ в сторону т на ульнарном крае ладони в обл пястно фалангового сустава пальца 5.

Пястные т 1-5.

Наиб выступ т на запястье в обл сустава пальца.

Пальцевые точки 1-5-наиб выступ т мякоти ногтевых фалангов пальцев.

Межпальцевые точки

17. Метод перцентилей

Перцентиль тАУ это 100-тая доля измеренной в совокупности людей, кот соответств определённое значение от антропометрического признака

Площадь, ограниченная кривой нормального распределения значений признака, делится на 100 равных частей, или перцентилей, каждый из которых имеет свой порядковый номер. Так, 5-й перцентиль ограничивает слева на кривой нормального распределения 5% численности людей с наименьшими значениями признака, 95-й перцентиль тАФ 5% справа тАФ численность людей с наибольшим значением признака, а 50-й соответствует среднему арифметическому значению признака М. Числовые значения антропометрического признака, соответствующие верхней или нижней его границе, называются пороговыми. Они являются антропометрическими критериями при расчете параметров рабочих мест на основе метода перцентилей.

Систему перцентилей используют для определения необходимых границ, минимальных и максимальных значений антропометрических признаков. Зная М и о, можно установить значения признаков, которые соответствуют границам заданного интервала.

Примеры перцентильных кривых (кумулят) для ряда параметров человеческого тела Числовые значения антропометрических признаков, соответствующие другим перцентилям, находятся двумя путями:

1) по формуле:

А = М + о К,

Где А тАФ искомое числовое значение антропометрического признака;

М тАФ среднее арифметическое значение признака; а тАФ среднее квадратичное отклонение;

К тАФ коэффициент, который находят по стандартным таблицам площадей кривой нормального распределения (характеризует степень изменчивости признака);

2) по перцентильным кривым (кумулятам) распределения. По оси х откладывается значение признака, по оси у тАФ перцентили.

18. Организация деятельности оператора. Алгоритм деятельности оператора, порядок его разработки, основные показатели

Основным элементом деятельности оператора явл алгоритм деятельности.

Алгоритм деятельности тАУ это предписание определ содержан и последоват действий оператора в iМ.

Последовательность действий для разработки алгоритма деятельности:

-составляется перечень решаемых задач, условие их решения, временных и точностных ограничений, источников информации, методов решения, средств воздействия и др параметров кот необход для достижен общей цели в iМ

-составл логические схемы решения отдельных задач

-исходя из определ схем выявл состав отдельных элементов структуры деятельности тАУ элементарных операций и логически

Вместе с этим смотрят:


РЖнформацiйнiсть як фактор ризику. Операцiя "Паганель"


Аварii на хiмiчно небезпечних об'iктах


Анализ вредных и опасных факторов на примере деятельности реставраторов произведений Графики Всероссийского художественного научно-реставрационного центра имени академика И.Э. Грабаря


Анализ государственных нормативных требований охраны труда, установленных действующим законодательством


Анализ и улучшение условий труда в ремонтно-механическом цехе ОАО "Минский моторный завод"
