Тушение пожаров на электроустановках, электростанциях и подстанциях

В настоящее время эксплуатируются и строятся тепловые, гидравлические, атомные, газотурбинные и дизельные электростанции, теплоэлектроцентрали, которые объединены в единую энергосистему с общим режимом и непрерывностью процесса производства и распределения электроэнергии. Наиболее распространенными из них являются тепловые турбинные электростанции. Они имеют развитое топливное хозяйство, отделения подготовки топлива к сжиганию, котлоагрегаты, где сжигают топливо и получают пар под давлением до 12,74 МПа (130 кгс/см2) и температурой до 560 град. С и более. Пар подают на турбогенераторы, где вырабатывается электрический ток и по подвесным проводам или шинам передается на распределительные устройства или непосредственно на повышающие трансформаторы, а затем распределяется по линиям дальних электропередач.

Агрегаты и установки энергетических предприятий размещают в специально спроектированных зданиях I и II степеней огнестойкости. В главном корпусе электростанции размещают котельный цех, машинный зал, служебные помещения. В этом же корпусе или на небольшом расстоянии от него располагают главный щит управления и распределительные устройства генераторного напряжения. Закрытые или открытые распределительные устройства высокого напряжения (35, 110; 220; 500 кВ) располагают отдельно от главного корпуса.


2. Организация и тактика тушения пожаров электроустановках, электростанциях и подстанциях

пожар электроустановка тушение

2.1Особенности развития пожаров на объектах энергетики

Машинные залы имеют большую пожарную нагрузку в виде машинного масла, систем смазки генераторов, а также электроизоляции обмоток генераторов и другой электроаппаратуры и устройств. Турбогенераторы в машинных залах располагают на специальных площадках высотой 8тАФ 10 м и более от нулевой отметки. Системы смазки генераторов состоят из емкостей с маслом вместимостью 10тАФ15 т, расположенных на нулевой отметке, насосов и маслопроводов, где давление масла может достигать 1,4 МПа (14 кгс/см2). Поэтому при повреждении масляных систем смазки огонь может быстро распространиться как по площадкам,так и на сборники масла, находящиеся на нулевой отметке. При разрушении трубопроводов систем смазки масло под высоким давлением может выходить и образовывать мощный горящий факел, который создает угрозу быстрой деформации и обрушения металлических ферм бесчердачного покрытия машинного зала и других металлоконструкций. Во время пожара в машинном зале при наличии водородного охлаждения генераторов возможны взрывы, которые приводят к разрушению маслопроводов и растеканию масла по площадкам и на нулевую отметку, соседние агрегаты, в кабельные туннели и полуэтажи. В условиях пожаров создают опасность взрыва сосуды и трубопроводы, находящиеся под высоким давлением.

Все кабельные помещения энергопредприятий подразделяют на кабельные полуэтажи, туннели, каналы и галереи. Кабельные галереи и полуэтажи, как правило, могут быть на электростанциях, а кабельные туннели и каналы на электростанциях и других энергетических предприятиях. Кабельные туннели бывают горизонтальные и наклонные, сечением 2X2 м и более. По длине их разделяют на отсеки противопожарными перегородками и дверьми. Длина одного отсека кабельного туннеля, расположенного под зданием, не должна превышать 40 м, а за пределами зданий 100тАФ150 м. Каждый отсек туннеля должен иметь не менее двух люков диаметром 70тАФ90 см, а также систему вентиляции и канализацию. В кабельных туннелях пожарная нагрузка (изоляция кабелей) может достигать 30тАФ60 кг/м2.

Для тушения пожаров в кабельных помещениях устраивают стационарные водяные и пенные установки, а также могут применять водяной пар и инертные газы. Стационарные водяные и пенные установки имеютустройства для подачи огнетушащих средств от пожарных машин.

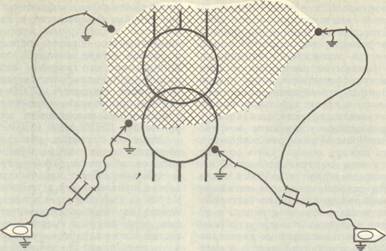

Рис. 11.1. Принципиальная схема подачи трансформатора распыленной воды при тушении пожара

Пожары в кабельных помещениях сопровождаются высокой температурой, разлетом искр расплавленного металла при коротком замыкании, большой скоростью распространения огня и дыма. В горизонтальных кабельных туннелях линейная скорость распространения огня по кабелям при снятом напряжении составляет 0,15тАФ0,3, под напряжением 0,5тАФ0,8, а в кабельных полуэтажах по кабелям под напряжением 0,2тАФ 0,8 м/мин. Скорость роста температуры в кабельных помещениях по опытным данным составляет в среднем 35тАФ50 В°С за минуту.

В туннелях с маслонаполненными кабелями кроме изоляции может гореть трансформаторное масло, которое находится в трубах при температуре 35тАФ40 В°С и избыточном давлении. В этих туннелях, особенно приаварии, горящее масло быстро растекается по уклонам, где значительно увеличивается площадь пожара.

Пожары из кабельных помещений могут распространяться в здания и распределительные устройства энергопредприятий, создавать угрозу возникновения пожара и на других участках энергосетей.

Опасность представляют и подстанции.

Пожары на подстанциях могут возникать на трансформаторах, масляных выключателях и в кабельном хозяйстве. Крупные районные подстанции имеют специальные масляные станции, где находится большое количество трансформаторного масла. Трансформаторы и выключатели распределительных устройств устанавливают на фундаменты, под которыми располагают маслоприемники, соединенные с аварийными емкостями (рис. 11.1). Каждый трансформатор, как правило, помещают в отдельной камере, которая соединяется монтажными проемами с помещением распределительного щита и кабельными каналами.

Особенности развития пожаров трансформаторов зависят от места его возникновения. При коротком замыкании в результате воздействия электрической дуги на трансформаторное масло и разложения его на горючие газы могут происходить взрывы, которые приводят к разрушению трансформаторов и масляных выключателей и растеканию горящего масла. Пожары из камер, где установлены трансформаторы, могут распространяться в помещение распределительного щита и кабельные каналы или туннели, а также создавать угрозу соседним установкам и трансформаторам. О размерах возможного очага пожара можно судить по тому, что в каждом трансформаторе или реакторе содержится до 100 т масла.

Необходимо помнить, что пожары на электростанциях и подстанциях могут приводить к остановке не только энергетического объекта, но и других народнохозяйственных объектов из-за недостатка электрической энергии.

Все электростанции и подстанции снабжены надежной системой аварийной защиты и сигнализации. При возникновении пожаров поврежденное оборудование и аппараты автоматически отключаются устройствами релейной защиты.

2.2 Боевые действия по тушению пожаров

Успешное тушение пожаров на объектах энергетики во многом зависит от заблаговременной подготовки к тушению. Весь начальствующий состав, привлекаемый к тушению пожаров на этих объектах, должен тщательно изучить оперативно-тактические особенности и вместе с личным составом всех караулов, участвующих в тушении пожаров, не реже одного раза в год проходить специальный инструктаж под руководством инженерно-технического персонала энергообъекта по заранее разработанной программе.

На каждом энергопредприятии хранят необходимое количество диэлектрической обуви, перчаток и заземляющих устройств. Определяют порядок их выдачи прибывающим пожарным подразделениям и оказание им помощи по заземлению пожарной техники и проверки надежности заземления. Заземлители должны быть выполнены из гибких медных проводов сечением не менее 10 мм2 и иметь струбцины для подключения к заземленным конструкциям.

Дежурный персонал (начальник смены станции, диспетчер или дежурный подстанции, предприятия энергосети) при пожаре немедленно сообщает в пожарную охрану, руководству энергообъекта и диспетчеру энергосистемы. Старший по сменеопределяет место пожара, возможные пути его распространения, а также угрозу электрооборудованию, установкам и конструкциям" здания, находящимся в зоне пожара. Он проверяет включение автоматических установок пожаротушения, производит действия по аварийному режиму, своими силами приступает к тушению пожара, выделяет представителя для встречи пожарных подразделений и до их прибытия руководит тушением пожара.

Старший начальник, возглавляющий пожарные подразделения, по прибытии на пожар немедленно связывается со старшим по смене и получает от него необходимые сведения о пожаре. Старший из числа технического персонала или оперативной выездной бригады (ОВБ) проводит с личным составом пожарных подразделений тщательный инструктаж и выдает письменное разрешение на проведение работ по тушению пожара. При этом на месте пожара представитель энергообъекта устанавливает и обозначает указателями зону, где могут проводить пожарные подразделения боевые действия по тушению.

В разрешении на проведение тушения пожара указывают наименование объекта, место проведения тушения пожара, какие установки разрешается тушить, обесточенные и не обесточенные электроустановки и кабели, места их расположения и максимальное напряжение, а также дату,часы и минуты, когда выдано разрешение.

По прибытии на пожар пожарных подразделений независимо от их количества во всех случаях организуют штаб пожаротушения, в состав которого обязательно включают старшего представителя администрации энергопредприятия.

В процессе тушения пожара все боевые действия подразделений осуществляют с учетом указаний старших руководителей администрации или оперативно-выездной бригады. В свою очередь, старший из числа инженерно-технического персонала или оперативно-выездной бригады согласовывает свои действия с РТП и информирует его об изменениях в работе электроустановки и другого оборудования.

Разведку пожара на энергообъектах организуют и проводят несколькими разведывательными группами в различных направлениях. Группы разведки газодымозащитников целесообразно создавать в составе 4тАФ 5 чел. под руководством лиц начальствующего состава. В обязательном порядке организуются контрольно-пропускные пункты и резервныезвенья.

При разведке пожара необходимо постоянно поддерживать связь со старшим по смене энергообъекта. Кроме общих задач в разведке пожара определяют: какие стационарные системы целесообразно привести в действие, возможность взрыва и растекания горючих жидкостей; участки и помещения, где невозможно пребывание и действия пожарных; работа каких агрегатов может способствовать распространению огня и продуктов сгорания; какие установки и аппараты будут опасны для пожарных в процессе тушения; наличие и горение жидкометаллического теплоносителя, а также опасных уровней радиации и какие мерыбезопасности необходимособлюдать личному составу при тушении и др. В ходе разведки пожара личному составу входить в помещения, где есть установки под высоким напряжением, разрешается только по согласованию с дежурным персоналом. В процессе тушения разведку необходимо проводить в помещениях главного пункта управления и релейных пунктов.

При тушении пожаров на объектах энергетики необходимо строго соблюдать требование: если об отключении электрооборудования или кабелей не указано в разрешении на проведение тушения, то их считают под напряжением.

Согласно рекомендациям ВлТактика тушения электроустановок, находящихся под напряжениемВ», ГУПО МВД СССР, 1986 г., тушение пожаров на энергообъектах может проводиться на отключенном электрооборудовании и на электроустановках, находящихся под напряжением, используют воду в виде компактных струй из стволов РСК-50 (dcn = = 11,5 мм) РС-50 (dcn=13 мм) и распыленных из стволов с насадками НРТ-5, а также негорючие газы, хла-дон, порошковые составы и комбинированные составы (углекислота с хладоном или распыленная вода с порошком). Подача любой пены ручными средствами при тушении электроустановокпод напряжением категорически запрещается. Минимальные безопасные расстояния от насадков стволов до электроустановок под напряжением приведены в табл. 11.1. Эти расстояния приняты из условия прохождения через ствольщика тока силой до 0,5 мА, который не является опасным для человека. Ток силой 100 мА и более представляет опасность для жизни людей, ток от 50 до 80 мА может вызвать паралич дыхания, от 20 до 25 мА тАФ паралич рук (человек не может самостоятельно оторваться от токонесущей части под напряжением), от 0,6 до 1,5 мА тАФ дрожание пальцев. Чтобы избежать поражения током, личный состав не должен заходить за ограждения, где расположены распределительные устройства, аппараты и другое электрооборудование под высоким напряжением.

Таблица 11.1. Минимальные безопасные расстояния, м, от насадков стволов до токоведущих частей электроустановок, находящихся под напряжением

Напряжение на

установках, кВ

Компактная струя

воды при 4 МПа из

РСК-50 (11,5) и

PC. 50(13)

Распыленная струя воды при 4 МПа из стволов с насадком

НРТ-5

Огнетушащие порошки и одновременная подача распыленной воды и огнетушащих порошков

До 1

1 тАФ 10

10тАФ35

110

110тАФ220

4

6

8

10

Не допускается

1,5

2

2,5

3

4

1,5

2

2,5

3

4

Примечания: 1. Все пожарные, непосредственно участвующие в тушении, обеспечиваются индивидуальными изолирующими лектрозащитными средствами (диэлектрические перчатки, боты или сапоги). 2. Ручные пожарные стволы и насосы пожарных автомобилей должны быть надежно заземлены отдельными заземлителями с сечением гибкихмедных проводов не менее 10 мм2.
