Проект птАЩятиповерхового будинку

Украiнська державна корпорацiя

Киiвський коледж архiтектури будiвництва та дизайну

Пояснювальна записка

До архiтектурного проекту

на тему

Багатоповерховий житловий будинок

Розробив: Ковальова В.О.

Група А тАУ 31

Керiвник: Пархоменко РЖ.А.

Киiв 2009

Завдання на архiтектурний проект птАЩятиповерхового житлового будинку

Студент гр.А-31 Ковальова Вiкторiя Олегiвна

Пропонуiться розробити курсовий проект на тему на основ наступних даних:

Житловий птАЩятиповерховий двохсекцiйний будинок

1. Паспорт ТП РЖндивiдуальний проект

2. Район будiвництвасмт. Мотовилiвка

3. На генпланi, крiм будинку, що проектуiться, зображено автостоянка, дитяча площадка, зона вiдпочинку, побутова площадка.

4. Кiлькiсть поверхiв 5 поверхiв + спец поверх

6. Конструкцii:

Фундамент збiрнi залiзобетоннi блоки iз бутобетону

Стiни червона цегла

Перекриття залiзобетоннi плити

Покриття залiзобетоннi плити

Крокви залiзнi

Покрiвля оцинкована покрiвельна сталь

Перегородки гiпсобетоннi

Сходи залiзобетоннi монолiтнi

Пiдлоги паркет, у ваннi i кухнi плитка

7. Конструктивнi вузли

Фрагмент пiдлоги 3-го поверху ,фрагмент фундаменту, водозливноi воронки, фрагмент сходiв, фрагмент бордюру.

Склад проекту

1. Генеральний план дiлянки М 1:500

2. План типового поверху М 1:100

3. Розрiз по сходовiй клiтцi М 1:100

4. 2 Фасади М 1:100

5. Схема розташування елементiв фундаментiв М 1:200

6. Схема розташування панелей перекриття М 1:200

7. План покрiвлi М 1:200

8. План квартири М 1:50

9. Архiтектурно конструктивнi вузли та деталi ( в кiлькостi не менше 5 шт. ) М 1:50

Пояснювальна записка 18 арк.

Лiтература, що рекомендуiться

П.Г. Буга ВлЦивiльнi, промисловi та с/г будинкиВ»; БНiП2.01.07-87;ДСТУ БА.2.4.-2-95; ДСТУ.2,4 тАУ 6-95

Дата видачi завдання 12 сiчня 2009р.

Керiвник Пархоменко РЖ.А.

Змiст

Завдання

Склад проекту

Вступ

1.Загальна частина

1.1 Район будiвництва

1.2 Генплан

1.3 ОбтАЩiмно-планувальна структура та конструктивне рiшення

2. Архiтектурно-будiвельна частина

2.1 Фундаменти

2.2 Стiни, перемички

2.3 Перекриття

2.4 Перегородки

2.5 Сходи

2.6 Покриття, покрiвля, водовiдвiд

2.7 Специфiкацiя збiрних залiзобетонних елементiв

2.8 Пiдлоги

2.9 Вiкна, дверi

2.10 Специфiкацiя елементiв заповнення прорiзiв

2.11 Зовнiшнi та внутрiшнi оздоблення

2.12 РЖнженерне обладнання

3. Перелiк посилань

Вступ

Метою проектування птАЩятиповерхового багатосiмейного житлового будинку являiться покращення житлових умов населення i збiльшення житловоi загальноi площi на одну людину.

Особливу увагу при розробцi проекту найсучаснiших видiв будiвельних та оздоблювальних матерiалiв.

В птАЩятиповерхових камтАЩяних будинках застосовують конструктивнi схеми з несучими зовнiшнiми та внутрiшнiми стiнами.

Вирiшення питань планування присадибноi дiлянки необхiдно здiйснювати з урахуванням охорони навколишнього середовища та рацiонального використання природних ресурсiв.

ПтАЩятиповерховий житловий будинок, призначений для проживання багатьох сiмей являi собою 5 поверхову будiвлю.

Проект поселення мiського типа розроблений вiдповiдно до завдання на проектування i СНiП, що дiють.

Житлова проблема була i залишаiться однiiю з найважливiших проблем для Украiни. РДдино правильний шлях подолання справжньоi проблеми тАУ iнтенсивне будiвництво багатоповерхових житлових будинкiв.

Будiвництво, будучи матерiаломiстким, трудомiстким, капiталомiстким, енергоiмним i наукоiмним виробництвом, мiстить в собi вирiшення багатьох локальних i глобальних проблем, вiд соцiальних до екологiчних.

В будiвельних органiзацiй iснуi потреба в крупних об'iмах будiвельно-монтажних робiт iз залученням вiльних трудових ресурсiв, особливо з числа безробiтних громадян.

У зв'язку з екологiчними проблемами, що загострилися, надзвичайно поважно максимально рацiонально використовувати природнi умови будiвельного майданчика.

Курсовий проект на тему: ВлПроект житлового 5-ти поверхового будинку в смт. МотовiловкаВ» розкриваi можливостi проектування будiвель, максимально рацiонально вписаних в природнi умови.

Геоекологiчне будiвництво пропонуi i обТСрунтовуi вписувати фундаментнi конструкцii будiвель в природне геологiчне середовище, не порушуючи при цьому загальну екосистему i тим самим маi на метi збереження природних ландшафтiв i вiдрiзняiться вiд традицiйного вписуванням iнженерних конструкцiйних систем в геоморфологiчне середовище будiвельного майданчика. Це зумовлюi систему передачi маси споруди, що зводиться, до геоекологiчного середовища.

До того ж це сприяi i забезпечуi геоекологичеськую захист пiдстави i сприяi рацiональному освоiнню пiдземного простору.

1. Загальна частина

1.1 Район будiвництва

ПтАЩятиповерховий житловий будинок проектуiться в Киiвськiй областi Фастiвського району, смт. Мотовилiвка, яка вiдноситься до II В будiвельно-клiматичноi зони.

На будинок впливають зимовi температури.

Розрахунковi зимовi температури повiтря в данiй областi такi :

Найбiльш холодноi доби тАУ 25В°С

Найбiльш холодних 5 днiв тАУ 22В°С

За снiговим навантаженням даний район вiдноситься до II району. Нормативне значення ваги на 1м² поверхнi землi дорiвнюi 0,7 кПа.

Нормативне значення вiтряного тиску 0,30 кПа

Кiлькiсть опадiв на рiк тАУ 668мм

Промерзання ТСрунту тАУ 80-100см

Гiдрологiчнi умови-суглинки

ТРрунтовi води виявленi на позначцi 6м.

Вихiднi данi для побудови Влтроянди вiтрiвВ»:

1.2 Генплан

Генеральний план затверджуiться i i основним юридичним документом i затверджуiться в порядку, встановленому Мiстобудiвним кодексом i законами або iншими нормативними правовими актами.

Житловий птАЩятиповерховий будинок запроектовано в киiвськiй областi смт. Мотовилiвка Фастiвського району.

Генплан маi прямокутну конфiгурацiю з розмiрами сторiн: x м. Рельiф дiлянки спокiйний, з вiдмiтками горизонталей вiд

На генпланi крiм будинку, що проектуiться районованi два житлових iснуючих будинки, автомобiльний майданчик, дитячий майданчик, зона вiдпочинку, господарча площадка, смiттезбiрнi майданчики, дорiжки.

Мiж житловими будинками запроектованi нормативнi вiдстанi в пожежному та аварiйному вiдношеннi. Вiдстанi мiж житловими будинком i господарським блоком визначенi у вiдповiдностi до вимоги протипожежних i санiтарних норм.

Благоустрiй територiй включаi в себе влаштування твердого покриття дорiжок, озеленення ( посадок листяних , кущiв, квiтiв)

Дороги проiзду покриваються асфальтом. Вiдведення атмосферних опадiв вiдбуваiться по мiсцевостi рельiфу.

Рослинний шар ТСрунту з мiсця будiвництва будинку зберiгаiться i використовуiться для газонiв i парку.

Технiко-економiчнi показники

1. площа забудови будинками i спорудами

2. площа ген плану

3. щiльнiсть забудови (%)

4. площа озеленення

5. процент озеленення

6. площа дорiг i дiлянок з твердим покриттям

1.3 ОбтАЩiмно тАУ планувальне конструктивне рiшення

ПтАЩятиповерховий житловий будинок проектуiться для постiйного проживання багатьох сiмей в селищi мiського типу. Будинок маi прямокутну форму з загальними розмiрами в осях 33 600x10 800. Висота поверху 3м. Клас будинку прийнятий РЖРЖ, довговiчнiсть i пожежна безпека РЖРЖ ступеню.

Конструктивна схема з несучими зовнiшнiми стiнами i внутрiшнiми.

Стiни виконанi з цегляноi кладки. Вхiд в будинок тАУ через пiдтАЩiзд. поверхи зтАЩiднанi мiж собою за допомогою монолiтних залiзобетонних сходiв.

Житловий будинок запроектований на 21 квартиру.

10 тАУ чотирикiмнатних, 10 тАУ трикiмнатних, 1- 7ми кiмнатна квартира

Склад 3-х кiмнатноi квартири:

1. кухня - 9,43м²

2. санвузол - 3,74м²

3. вiтальня тАУ 16,55м²

4. спальня - 10,14м²

5. кабiнет - 8,54м²

6. коридор тАУ 10,92м²

Склад 4-х кiмнатноi квартири:

1. кухня - 9,43м²

2. санвузол - 3,74м²

3. вiтальня тАУ 16,55м²

4. спальня - 10,14м²

5. кабiнет - 8,54м²

6. коридор тАУ 10,92м²

7. дитяча кiмната - 2,31м²

Склад 7-ми кiмнатноi квартири:

1. кухня - 9,27м²

2. санвузол тАУ 9,27м²

3. вiтальня тАУ 16,55м²

4. спальня - 12,31м²

5. кабiнет 12,31м²

6. коридор тАУ 6,76м²

7. дитяча кiмната 12,31м²

8. столова тАУ 16,55м²

9. iгрова кiмната тАУ 12,31м²

Квартири обладнанi газовими плитами, мийками, ваннами, унiтазами, i умивальниками.

Технiко-економiчнi показники:

1. Площа забудови будинку 462м²

2. Будiвельний обтАЩiм 7330,18м²

3. Житлова площа будинку 115,08м²

4. Загальна площа 386,24*5м²

будинок планувальний конструктивний iнженерний

2. Архiтектурно-будiвельна частина

2.1 Фундаменти

Фундамент тАФ пiдземна частина будiвлi, служить опорою всiх конструкцiй споруди.

Пiд несучi зовнiшнi i внутрiшнi стiни будинку запроектований стрiчковий фундамент. монолiтнi фундаментнi блоки з залiзобетону.

Фундаментнi блоки прийнятi за серiiю. Висота фундаментного блоку 300мм, товщина фундаменту 1000мм. Подушка пiд фундаменти 1600мм. Опалубка заповнюiться бетоном.

Марки фундаментiв ФЛ 10.24-2, ФЛ 10.12-2, ФЛ 10.8-2

Глибина закладання фундаменту вiд землi до подушки фундаменту - 1,50м.

Вiдмiтка пiдошви фундаменту (вiд нуля до пiдошви) -2,550м

Фундаментнi блоки укладаються на цементному розчинi марки М 100.

Захист стiнок фундаменту вiд ТСрунтовоi вологи досягаiться влаштуванням горизонтальноi та вертикальноi гiдроiзоляцii.

2.2 Стiни. Перемички

Зовнiшнi i внутрiшнi несучi стiни запроектованi зi звичайноi червоноi цегли на цементному розчинi маркою не нижче 50.

Товщина зовнiшнiх стiн 510мм, внутрiшнiх 380мм. Несучi стiни вогнестiйкостi - ЕРЖ 45. Система кладки використовуiться дворядкова з розшивкою стiн, штукатуркою та пофарбуванням. Зовнiшнi i внутрiшнi стiни зтАЩiднуються мiж собою в процесi мурування стiн. Пiд час мурування стiн над вiконними та дверними прорiзами влаштовують перемички.

Передбаченi заходи щодо шумо- вiбро- поглинання, так як будiвля знаходиться близько до дороги.

Схема привтАЩязки несучих стiн до координацiйних осей:

2.3 Перекриття

Перекриття́ тАФ горизонтальна внутрiшня захисна конструкцiя, що роздiляi по висотi сумiжнi примiщення в будинку.

Перекриття запроектовано з залiзобетонних плит, розмiром 5380х950х220, 5380x1190х220 i 5380х1490х220 . Маркiровкою П54-10, П54-12 i П54-15 i вiдповiдно. Серiя 1.141-1 випуск 3.

Плити укладаються на несучi стiни. На плити укладаються звукоiзоляцiйнi прокладки. Зверху укладають гiдроiзоляцiйнi рулони, потiм паркет.

Плити закрiплюють мiж собою за допомогою анкерiв (закладних деталей). Зазори мiж стiною i плитами (100мм, 200мм) закладають розчином на глибину 40 тАУ 60мм. Шви мiж панелями замолочують цементним розчином марки М100. анкетування та замонолiчування швiв утворюють жорстку горизонтальну дiафрагму жорсткостi, яка забезпечуi iз несучими стiнами просторову жорсткiсть цього будинку.

Конструкцii перекриття вiдповiдають нормативним вимогам щодо мiцностi та вогнестiйкостi (вiдповiдно до призначення будинку), а також вимогам

звукоiзоляцii, теплоiзоляцii. Захист вiд попадання вологи у внутрiшнi конструкцii перекриття у вологих примiщеннях (санiтарних вузлах) забезпечуiться влаштуванням спецiального гiдроiзоляцiйного шару.

Стеля зашпакльована, вiдшлiфована i пофарбована бiлою фарбою.

2.4 Перегородка

В проектi запроектованi збiрнi перегородки. Мiж кiмнатами з гiпсобетонних блокiв товщиною 120мм. Гiпсобетоннi перегородки армуються каркасом iз деревтАЩяних рейок з поперечним перерiзом 10х20, якi складають сiтку з 400х400мм з низу та з бокiв, з верху перегородка обвтАЩязуiться брусками 40х40мм.

Двернi коробки в перегородках виконують iз брускiв перерiзом 80х40мм.

В санвузлах перегородки виконуються iз цегли, ширина перегородки 120мм.

ЗтАЩiднуються перегородки зi стiнками зо допомогою сталевих стержнiв. Шви мiж перегородками, стiною, стелею проконопачуiться ганчiртАЩям, змоченим у гiпсовому розчинi.

Збiрнi перегородки опираються на панелi перекриття на смужку руберойду по цементному розчинi.

2.5 Сходи

Сходова клiтка запланована як внутрiшня повсякденнiй експлуатацii, iз збiрних залiзобетонних елементiв. Ухил сходiв 1:2. Зi сходовоi клiтки i вихiд на крiвлю по металевих сходах, обладнаними вогнестiйкими дверима. Сходова клiтка маi штучне i природне освiтлення через вiконнi отвори. Всi дверi по сходовiй клiтцi i в тамбурi вiдкриваються у бiк виходу з будiвлi за умовами пожежноi безпеки. Обгороджування сходiв виконуiться з металевих ланок, а поручень облицьованi пластмасою.

Сходовi маршi прийнятi по серii 1.151-1

Сходовi площадки ребристоi конструкцii по серii 1.152-3

Сходовi маршi i площадки виготовленi iз важкого бетону класу В25 та армуються зварним сiтками i каркасом з робочою арматурою iз сталi класу А400С. Сходовi маршi спираються на лобову балку сходовоi площадки i закрiплюються зваркою закладних деталей.

Огородження маршiв виконуються перилами довжиною не менше 90см.

На евакуацiйнi сходи якi починаються з третього поверху i вище запроектований вихiд з балконiв.

На сходовiй клiтцi передбаченi спецiальнi шахти з примусовою витяжкою i клапанами з автономним вентилятором, що запобiгаi розповсюдженню диму в будинку при пожежi.

2.6 Покриття, покрiвля, водовiд

Покриття в даному будинку запроектоване iз збiрних залiзобетонних панелей, прийнятих за серiiю 1.165-6.

Ребристi панелi виготовляють з важкого бетону класу В25 i армуються iз сталi А400С.

На даху житлового будинку передбачено парапети згiдно з 6.13 ДБН В.1.1-7 i ГОСТ 25772.

По панелях перекриття виконуiться цементна вирiвнюючи стяжка, поверх неi укладаiться 3 шари руберойду. В мiсцях примикання до парапетних стiнових панелей прокладаiться 2смужки додаткового руберойду. Додатковi шари руберойду пiдiймають на парапетну стiнку на висоту 200мм i з верху накривають металевим фартухом.

Водовiдвiд з органiзованим водостоком згiдно з ДБН В 2.6-14. (4 водозливнi воронки). З ухилом покрiвлi 2%. Бiля водоприймальних воронок покрiвля пiдсилюiться 3-ма шарами руберойду i в радiусi 1м пiдсилюiться комiрцем iз пропитаноi бiтумом шкурини. Вздовж лiнii водовiдведення поверху наклеюють додатковi шари руберойду: верхнiй шириною 1000мм, нижнiй тАУ 800мм. Огородження покрiвлi по периметру виконують iз металевих стержнiв висотою 300мм.

Покрiвля на балконах: несуча конструкцiя - металевi балки. Покрiвля тАУ метало-черепиця + Пiд-покрiвельна плiвка(червоного кольору). Водовiдведення зовнiшнi не органiзоване.

2.7Специфiкацiя збiрних залiзобетонних елементiв

2.8 Пiдлога

Пiдлога в квартирах першого поверху виконана з паркету, паркетноi клепки, паркетного щиту, лаг верхнього ряду, антисептична лага, теплоiзоляцii, бетонна основа, гiдроiзоляцii, ТСрунт утрамбовано.

Пiдлога по перекриттю виконана з паркету, антисептичних лаг, ДВП - полу тверде, звукоiзоляцiя, плити перекриття, пiдвiсноi стелi.

В санiтарних вузлах, та кухнi укладаiться керамiчна плитка.

Пiдлоги в житлових кiмнатах задовольняють вимогам мiцностi, опiрностi зносу, достатнiй еластичностi, безшумностi, зручностi прибирання.

Таблица 2

Експлiкацiя пiдлог

2.9 Вiкна, дверi

Свiтло прозорi огородження вiконних прорiзiв у зовнiшнiх стiнах заповнюються метало-пластиковими блоками з потрiйним пакетом. Вiконне заповнення складаiться з вiконного блоку, пiдвiконноi дошки та зовнiшнього водовiдводу, що виконуiться з оцинкованоi покрiвельноi сталi. Коробки вiкон крiпляться до стiн за допомогою цвяхiв, що забиваються у деревтАЩянi антисептованi пробки закладенi при муруваннi вiдкосiв стiн по двi з кожного блоку. Зазор мiж вiконним блоком i стiною заповнюють монтажною пiною. Вiдкоси штукатурять. Вiконнi блоки покривають фарбою або лаком.

3 метою недопущення проникнення стороннiх осiб до квартир, розташованих на першому поверсi, вiкна i лоджii у них можуть бути захищенi металевими ТСратами, що вiдчиняються зсередини, за умови забезпечення нормованих значень коефiцiiнта природноi освiтленостi та умов евакуацii з примiщень.

Двернi блоки виготовляють з сухого дерева вологiстю 12 % . Коробка дверей крiпиться до внутрiшнiх стiн або перегородок за допомогою цвяхiв, якi забивають через коробку в деревтАЩянi антисептованi пробки. Шви мiж стiною i дверною коробкою заповнюють монтажною пiною. Вiдкоси штукатуряться.

Для забезпечення швидкоi евакуацii всi дверi вiдкриваються назовнi по напряму руху, на вулицю виходячи з умов евакуацii людей з будiвлi при пожежi.

Вхiднi дверi до квартир, а також елементи крiплення та замикання повиннi бути посиленоi конструкцii з ущiльненнями в притулах згiдно з ДСТУ Б В.2.6-11. Вхiднi дверi квартир повиннi мати вогнестiйкiсть не менше ЕРЖ 30. Дверi квартир у вiдчиненому положеннi не повиннi зменшувати розрахункову ширину сходових площадок i маршiв.

Експлiкацiя вiкон та дверей

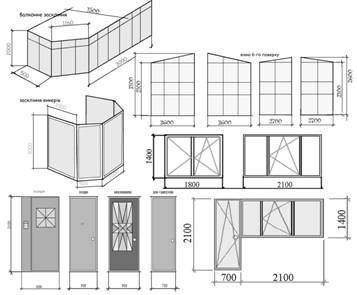

Приклади архiтектурних рисункiв заповнення прорiзiв.

2.10 Специфiкацiя елементiв заповнення прорiзiв
