КУРСОВОЙ ПРОЕКТ
по курсу
Современные электронные системы автоматической коммутации
МОСКВА
2010 г.
ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ
1. Составить конфигурацию телефонной сети по заданному числу действующих АТС, АМТС, узла спецслужб и проектируемой АТСЭ С-12 с подстанциями
2. Произвести нумерацию абонентских линий для каждой АТС сети.
3. Вычертить структурную схему АТСЭ типа С-12, показав на ней коммутационное поле системы на максимальную емкость и максимальную пропускную способность.
4. Произвести расчет интенсивности нагрузки и ее распределение по направлениям.
5. Составить матрицу и схему распределения интенсивности нагрузки.
6. Определить число каналов и линий в каждом из направлений.
7. Составить таблицу распределения МАЛ и МЦЛ в СД и ЦК.
8. Вычертить функциональную схему проектируемой АТС С-12.
9. Привести пример размещения оборудования на стативах.
10. Разработать схему размещения станционного оборудования С-12 в автоматном зале.
телефонная сеть абонентская линия
ИСХОДНЫЕ ДАННЫЕ
На сети имеются:
АТС-1 (АТСЭ) тАУ 5 тыс. номеров;Ва
АТС-2 (АТСК) тАУ 8 тыс. номеров;
АТС-3 (АТСДШ) тАУ 9 тыс. номеров.
Проектируются:
АТС-4 (АТСЭ С-12) тАУ 8 тыс. номеров;
подстанция ПС- 1 тАУ 2 тыс. номеров;
Сведения о поступающей нагрузке
Процент телефонных аппаратов:
народнохозяйственного сектора (НХ) - 48% (из них с частотным набором - 30%);
квартирного сектора(КВ) - 50,2% (из них с частотным набором - 15%);
таксофонов (Т) - 1,8% (из них с частотным набором - 10%).
Число вызовов:
Снх = 2,7;
Скв = 1,1;
Ст = 8
Средние продолжительности разговоров для аппаратов:
Тнх = 85 с;
Ткв = 100 с;
Тт = 110 с.
Доля состоявшихся разговоров: Р = 0,5.
Междугородную нагрузку на одного абонента принять равной: 0,003 Эрл.
Входящую на станцию по междугородным соединительным линиям (СЛМ) нагрузку принять равной исходящей нагрузке по ЗСЛ: Услм = Узсл .

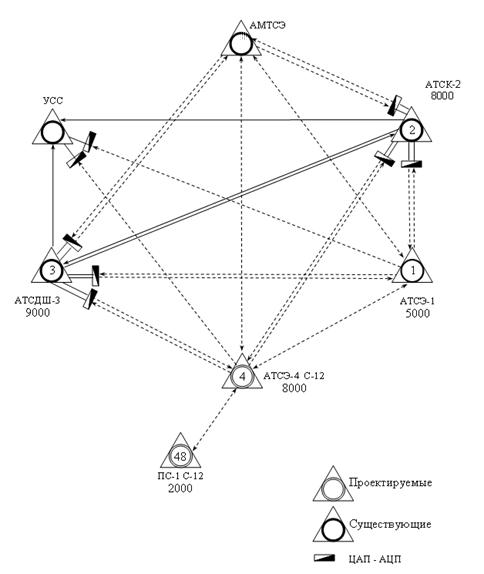

1. КОНФИГУРАЦИЯ ТЕЛЕФОННОЙ СЕТИ
2. НУМЕРАЦИЯ АБОНЕНТСКИХ ЛИНИЙ
Нумерация абонентских линий для каждой АТС приведена в таблице 1.
Таблица 1.
| Коды АТС | Номерная емкость | Нумерация абонентских линий АТС и ПС |
| АТСЭ-1 | 5000 | 10000 - 14999 |
| АТСК-2 | 8000 | 20000 тАУ 27999 |
| АТСДШ-3 | 9000 | 30000 - 38999 |
АТСЭ-4 С-12 ПС-1 | 8000 2000 | 40000 - 47999 48000 - 49999 |
