Цифровые транспортные сети SDH

Технология синхронной цифровой иерархии (Synchronous Digital Hierarchy, SDH) позволяет создавать надежные транспортные сети и гибко формировать цифровые каналы в широком диапазоне скоростей тАФ от нескольких мегабит до десятков гигабит в секунду. Основная область ее применения тАФ первичные сети операторов связи.

Первичные сети предназначены для создания коммутируемой инфраструктуры, с помощью которой можно достаточно быстро и гибко организовать постоянный канал с двухточечной топологией между двумя пользовательскими устройствами, подключенными к такой сети. В первичных сетях применяется техника коммутации каналов. На основе каналов, образованных первичными сетями, работают наложенные компьютерные или телефонные сети. Каналы, предоставляемые первичными сетями своим пользователям, отличаются высокой пропускной способностью тАУ обычно от 2 Мбит/с до 10 Гбит/с.

Сети SDH относятся ко второму поколению первичных сетей. Технология SDH пришла на смену устаревшей технологии плезиохронной цифровой иерархии (Plesiochronous Digital Hierarchy, PDH). В настоящее время SDH не является последним достижением технологии первичных сетей. Существуют также уплотненное волновое мультиплексирование (Dense Wave Division Multiplexing, DWDM) и технология, определяющая способы передачи данных по волновым каналам DWDM тАУ оптическая транспортная сеть (Optical Transport Network, OTN).


1 ХАРАКТЕРИСТИКИ ТЕХНОЛОГИИ SDH

1.1 История возникновения технологии SDH

Технология синхронной цифровой иерархии первоначально была разработана компанией Bellcore под названием Влсинхронные оптические сетиВ» (Synchronous Optical NETs, SONET) и, по сути, является развитием технологии PDH. Быстрое развитие телекоммуникационных технологий привело к необходимости расширения иерархии скоростей PDH и максимального использования всех возможностей, которые предоставляла новая среда тАФ волоконно-оптические линии связи.

Одновременно с расширением линейки скоростей нужно было освободиться от выявленных за время эксплуатации этих сетей недостатков PDH, прежде всего, от принципиальной невозможности выделения отдельного низкоскоростного потока из высокоскоростного без полного демультиплексирования последнего. Сам термин ВлплезиохронныйВ», т. е. ВлпочтиВ» синхронный, говорит о причине такого явления тАФ отсутствии полной синхронности потоков данных при объединении низкоскоростных каналов в более скоростные. Кроме этого, в технологии PDH не были предусмотрены встроенные средства обеспечения отказоустойчивости и управления сетью.

Была создана технология, способная передавать трафик всех существующих цифровых каналов уровня PDH (как американских T1тАУT3, так и европейских E1тАУE4) по высокоскоростной магистральной сети на базе волоконно-оптических кабелей и обеспечить иерархию скоростей, продолжающую иерархию технологии PDH до скорости в несколько Гбит/с.

В результате длительной работы удалось создать стандарт на синхронную цифровую иерархию (Synchronous Digital Hierarchy, SDH) тАФ спецификации ITU-T G.702, G.703, G.704, G.707, G.708, G.709, G.773, G.774, G.782, G.783, G.784, G.957, G.958, Q.811, Q.812 и ETSI тАФ ETS 300 147.

1.2 Область применения технологии SDH

Мультиплексоры SDH с волоконно-оптическими линиями связи между ними образуют среду, в которой администратор сети SDH организует цифровые каналы между точками подключения абонентского оборудования или оборудования вторичных (наложенных) сетей самого оператора тАФ телефонных сетей и сетей передачи данных.

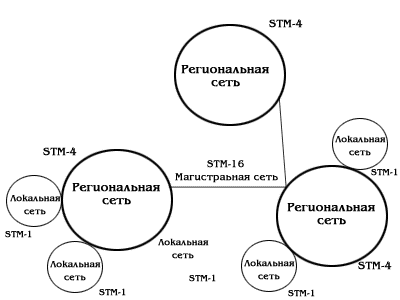

На рисунке 1 представлен пример первичной сети, построенной по технологии SDH.

Каналы SDH относятся к классу полупостоянных (semipermanent) тАФ формирование (provisioning) канала происходит по инициативе оператора сети SDH, пользователи же лишены такой возможности, поэтому такие каналы обычно применяются для передачи достаточно устойчивых во времени потоков. Из-за полупостоянного характера соединений в технологии SDH чаще используется термин Влкросс-коннектВ» (cross-connect), а не коммутация.

Рисунок 1 тАУ Пример первичной сети, построенной на технологии SDH

Сети SDH относятся к классу сетей с коммутацией каналов на базе синхронного мультиплексирования с разделением по времени (Time Division Multiplexing, TDM), при котором адресация информации от отдельных абонентов определяется ее относительным временным положением внутри составного кадра, а не явным адресом, как это происходит в сетях с коммутацией пакетов.

С помощью каналов SDH обычно объединяют большое количество периферийных (и менее скоростных) каналов плезиохронной цифровой иерархии (PDH).

1.3 Достоинства сетей SDH

Сети SDH обладают многими отличительными особенностями:

- Гибкая иерархическая схема мультиплексирования цифровых потоков разных скоростей позволяет вводить в магистральный канал и выводить из него пользовательскую информацию любого поддерживаемого технологией уровня скорости без демультиплексирования потока в целом тАФ а это означает не только гибкость, но и экономию оборудования. Схема мультиплексирования стандартизована на международном уровне, что обеспечивает совместимость оборудования разных производителей.

- Отказоустойчивость сети. Сети SDH обладают высокой степенью ВлживучестиВ» тАФ технология предусматривает автоматическую реакцию оборудования на такие типичные отказы, как обрыв кабеля, выход из строя порта, мультиплексора или отдельной его карты, при этом трафик направляется по резервному пути или происходит быстрый переход на резервный модуль. Переключение на резервный путь осуществляется обычно в течение 50 мс.

- Мониторинг и управление сетью на основе включаемой в заголовки кадров информации обеспечивают обязательный уровень управляемости сети вне зависимости от производителя оборудования и создает основу для наращивания административных функций в системах управления производителей оборудования SDH.

- Высокое качество транспортного обслуживания для трафика любого типа тАФ голосового, видео и компьютерного. Лежащее в основе SDH мультиплексирование TDM обеспечивает трафику каждого абонента гарантированную пропускную способность, а также низкий и фиксированный уровень задержек.


2 ИЕРАРХИЯ СКОРОСТЕЙ И МЕТОДЫ МУЛЬТИПЛЕКСИРОВАНИЯ

2.1 Иерархия скоростей

Поддерживаемая технологией SDH/SONET (соответствующий американский стандарт) иерархия скоростей представлена в таблице 1.

SDHSONETСкорость
STSтАУ1, OCтАУ151,840 Мбит/с
STMтАУ1STSтАУ3, OCтАУ3155,520 Мбит/с
STMтАУ3STSтАУ9, OC-9466,560 Мбит/с
STMтАУ4STSтАУ12, OCтАУ12622,080 Мбит/с
STMтАУ6STSтАУ18, OCтАУ18933,120 Мбит/с
STMтАУ8STSтАУ24, OCтАУ241,244 Гбит/с
STMтАУ12STSтАУ36, OCтАУ361,866 Гбит/с
STMтАУ16STSтАУ48, OCтАУ482,448 Гбит/с
