Проект организации технического сервиса машин и оборудования животноводства в хозяйстве
Увеличение производства продукции животноводства должно сопровождаться укреплением производственной базы тАУ строительством новых ферм и комплексов, реконструкцией и укреплением имеющихся, применением более совершенного и производительного оборудования.
При переводе животноводства на индустриальную основу с комплексной механизацией и автоматизацией производственных процессов повышаются требования к обеспечению надежной работы машин и оборудования на фермах.
Машины на фермах в отличие от других сельскохозяйственных машин, должны работать непрерывно, круглый год. Остановка их даже на один день, а по некоторым участкам тАУ на один час, приносят хозяйству большие убытки. Так нарушение режима кормления и поения животных снижают их продуктивность на 15%, перебои в работе доильной установки вызывают у животных мастит и снижение надоев до 40%, нарушение работы вентиляции приводит к простудным заболеваниям и отходу до 25% молодняка животных, а также к сокращению прироста их массы на 10 тАУ 15%. Поэтому машины и оборудования необходимо постоянно поддерживать в работоспособном состоянии, организовывать их работу в оптимальном режиме с заданными техническими параметрами в соответствии с зооветеринарными требованиями, что обеспечивается комплексом работ по их техническому сервису, который направлен на достижение коэффициента готовности животноводческой техники на уровне 0,95тАж0,99 и восстановление ее работоспособности.
Одним из условий обеспечения бесперебойной работы машин является правильно организованная планово-предупредительная система технического обслуживания машин и оборудования животноводческих ферм. Она должна включать в себя ежедневное, периодическое и сезонное техническое обслуживание, диагностику, текущий ремонт, обкатку новых и отремонтированных машин и агрегатов, а также их хранение.
Техническое обслуживание машин и аппаратов на фермах специализированными звеньями мастеров-наладчиков обеспечит постоянную техническую готовность, высокую надежность и работоспособность оборудования.
Наибольший экономический эффект и высокое качество работ достигается в том случае, когда большинство операций технического обслуживания максимально механизировано. Это достигается тогда, когда созданы пункты технического обслуживания (ПТО) тАУ рабочие места, оснащенные специальным оборудованием, контрольными приборами, инструментом. Выбирается форма технического сервиса, которая должна обеспечивать:
1) квалифицированное и своевременное техническое обслуживание и диагностику машин, т.е. увеличение срока службы, а следовательно, сокращение денежных затрат;
2) регулярное выполнение ежедневных и плановых технических обслуживаний, применение приспособлений и приборов, обеспечивающих надежную работу машин в периоды между плановыми техническими обслуживаниями, создавать лучшие условия организации труда слесарей на фермах;
3) повышение коэффициента технического использования машин, уменьшения числа простоев.
1. Характеристика ферм хозяйства и подбор необходимого оборудования для их механизации
Характеристика молочно-товарной фермы
На рис. I показана ферма на 400 коров привязного содержания, предназначенная для круглогодичного производства молока и выращивания телят до 6-месячного возраста. Коровы и нетели содержатся в стойлах на привязи. Генеральный план фермы решен с разделением на производственную и кормовую зоны. В кормовой зоне размешены сарай для сена, траншеи для хранения силоса и сенажа. В производственной зоне размещены блок основных производственных зданий, состоящий из двух коровников, доильно-молочный блок и санпропускник.

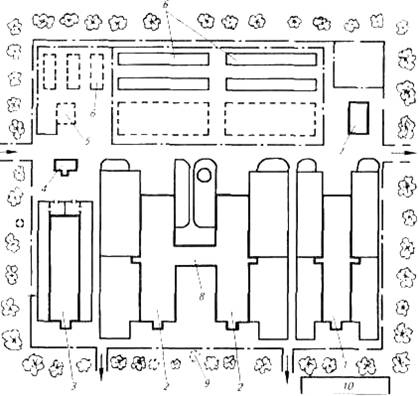

Рис. 1. Генеральный план фермы на 400 коров привязного содержания: 1 тАФ здание для молодняка на 358 голов; 2 тАФ коровники на 200 голов; 3 тАФ телятник и родильное отделение на 60 стойл; 4 тАФ автовесы; 5 тАФ кормоцех; 6тАФсклады кормов; 7тАФветпункт; 8тАФпереходная галерея; 9тАФ жижесборник; 10тАФ навозохранилище (за пределами комплекса)
Системы и способы содержания КРС
Установлена следующая классификация крупного рогатого скота по возрастным группам с учетом физиологического состояния животных:
быки-производители в возрасте 1,5 лет и старше;
коровы: дойные и с телятами на подсосе, сухостойные (стельные, которых прекратили доить за 2 мес до отела), глубокостельные (последние две недели до отела), новотельные (первые две недели после отела), первотелки тАФ растелившиеся нетели;
нетели тАФ стельные телки;
телята: молочных и комбинированных пород в возрасте до 6 мес (в том числе профилакторный период до 14..20 дней), мясных пород тАФ от рождения до 6..8 мес;
молодняк молочных и комбинированных пород от 6 до 18 мес;
молодняк мясных пород от 6..8 до 18 мес.
Для крупного рогатого скота молочных и комбинированных пород применяют две системы содержания: круглогодичную стойловую (беспастбищную) и стойлово-пастбищную; для скота мясных пород тАФ три системы: круглогодичную стойловую, стойлово-пастбищную и круглогодичную пастбищную.
Системы содержания скота в каждом конкретном случае определяются заданием на проектирование в зависимости от климатических условий, состояния кормовой базы (включая наличие пастбищ), направления продуктивности и мощности предприятия. На предприятиях по выращиванию и откорму молодняка, как правило, применяют круглогодичное стойловое содержание.
Способы содержания крупного рогатого скота: привязной и беспривязный.
При привязном содержании скота молочных и комбинированных пород животных размещают в индивидуальных стойлах с групповым отвязыванием, обеспечивающим быстрое одновременное отвязывание, с использованием подстилки или без нее. Кормление и поение скота организуют в стойлах, а при круглогодичном стойловом содержании в летний период тАФ также и на выгульно-кормовых дворах.
Коров доят в стойлах или доильных залах.
При беспривязном содержании скота молочных и комбинированных пород животных содержат группами на глубокой или периодически сменяемой подстилке, на полностью решетчатых, на частично решетчатых (комбинированных) полах без подстилки или с устройством индивидуальных боксов (комбибоксов), обеспечивающих сухое ложе животным при минимальном расходе подстилки или без нее. Содержать на решетчатых и комбинированных полах молочных коров, ремонтных телок и нетелей не рекомендуется.
В районах с расчетной зимней температурой наружного воздуха ниже тАФ20 В°С животных кормят в зданиях из кормушек.
В районах с расчетной зимней температурой наружного воздуха до -20 В°С животных старше 6 мес кормят, как правило, на выгульных кормовых дворах круглый год.
Поят животных из поилок, которые устанавливают в помещениях и на выгульно-кормовых дворах. Коров доят в доильных залах.
На предприятиях по производству молока на 600..800 коров и более, как правило, применяют поточно-цеховую систему организации производства молока и воспроизводства стада, предусматривающую доение стада коров в зависимости от физиологического состояния по цехам, в том числе: отела (родильное отделение), раздоя, производства молока, сухостойных коров (животных этого цеха содержат, как правило, беспривязно). Допускается объединение цехов раздоя и производства молока.
На фермах меньшей мощности в отдельные группы выделяют глубокостельных и новотельных коров, которых размещают в родильном отделении, а при беспривязном содержании тАФ еще и группу сухостойных коров. Телят молочных пород до 14..20-дневного возраста содержат в индивидуальных клетках профилактория.
На предприятиях по производству говядины рекомендуется беспривязное содержание животных.
В крестьянских хозяйствах по содержанию крупного рогатого скота молочных и комбинированных пород применяют две системы содержания: круглогодичную стойловую (беспастбищную) и стойлово-пастбищную с использованием пастбищ в летний период; для скота мясных пород тАФ две системы: стойлово-пастбищную и круглогодичную пастбищную.
В крестьянских хозяйствах содержание крупного рогатого скота, как правило, привязное, но возможно и беспривязное (в боксах, комбибоксах, на глубокой подстилке, на комбинированных полах) содержание.
При беспривязном содержании животных содержат группами на сплошных полах с использованием глубокой или периодически сменяемой подстилки, на полностью или частично решетчатых полах без подстилки или с устройством индивидуальных боксов (комбибоксов).
Характеристика овцетоварной фермы
Для проведения ягнения и содержания маток с ягнятами в стойловый период в состав овцеводческих ферм включают цех для ягнения (рис. 58).
Внутри овчарни овец поят из автоматических поилок АП-1А, в индивидуальных клетках тАФ из угловых наливных поилок ПО-1, а на выгульно-кормовых площадках тАФиз автопоилок АГК-4А с электроподогревом воды в зимний период.
Кормушки заполняют мобильными кормораздатчиками КТУ- 10А и КУТ-ЗБМ, а в индивидуальных клетках тАФ вручную.
Убирают навоз из помещения цеха и с выгульно-кормовых площадок один раз в год после перевода маток на пастбища тракторами с бульдозерным оборудованием.
Купочная ванна предназначена для обработки овец различными дезинфицирующими растворами и эмульсиями с лечебной и профилактическими целями. Для борьбы с возбудителями кожно-паразитарных болезней, кровососущими клещами и насекомыми овец обрабатывают акарицидными химическими препаратами путем полного смачивания кожного покрова при надлежащей экспозиции.
Купку овец проводят путем погружения их в ванну с дезинфицирующими растворами и эмульсиями.
Очередную отару овец, предназначенную для профилактической и лечебной обработки, силами чабанской бригады размещают в загоне для необработанных овец. Затем овец перегоняют через раскол и ложную ванну с раствором в предкупочный загон.
Подчиняясь инстинкту стадности, при прогоне овец через раскол и ложную ванну за первыми животными устремляются остальные. При этом ложная ванна вызывает у них уверенность в возможности преодоления препятствия, усиливает стадный инстинкт, и животные стремятся не отстать от впереди идущих.
Подгоняемые чабанами животные из предкупочного загона попадают в направляющий коридор. Дойдя до конца коридора, дно которого находится ниже уровня раствора, овца, уверенная в возможности свободного преодоления препятствия, продолжает движение, падает в раствор и плывет до конца ванны (в течение 60 с).
За первыми животными устремляются и плывут последующие овцы.
Во время нахождения овец в купочной ванне ветеринарный работник с помощью рогача погружает каждую овцу с головой в раствор на 1..2с.
Из ванны животные по трапу выходят в одну из двух секций площадки для отстоя, где в течение некоторого времени с них стекает раствор и по уклону поступает обратно в ванну.
Через 20 мин после выхода последней овцы из раствора (ванны) животных выпускают с площадки для отстоя в загон для обработанных овец. В таком же порядке обрабатывают следующие отары, и цикл повторяется.

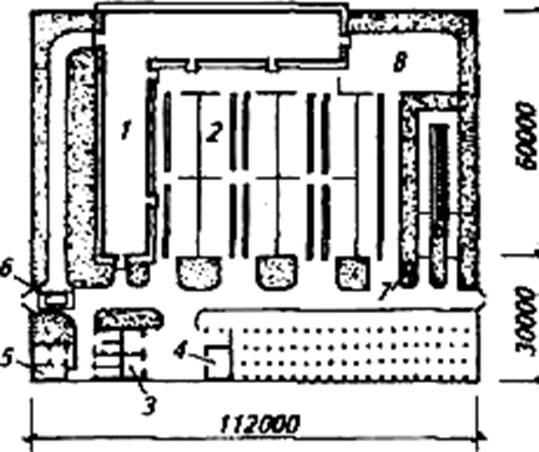

Рис. 64. Генеральный план овцеводческой фермы на 600 маток:
1 тАФ овчарня для ягнения на 600 маток; 2 тАФ выгульно-кормовая площадка; 3 тАФ хозблок с гаражом; 4тАФ склад концкормов вместимостью 50 т с навесом для сена вместимостью 400 т; 5тАФ жилой дом; 6тАФ дезбарьер; 7тАФ пруд-отстойник; 8тАФ площадка для складирования навоза.
Овцеводческая ферма на 600 овец маточного поголовья (рис. 64) предназначена для производства шерсти, мяса и воспроизводства стада. Сверхремонтный молодняк передают после отбивки на специализированные ремонтные фермы или на фермы (площадки) доращивания и откорма.
В здании овчарни производится ягнение. Матки с ягнятами содержатся до 3,5..4-месячного возраста в индивидуальных и групповых секциях. Раздают корма и убирают навоз вручную при помощи гужевого транспорта. Поение тАФ из индивидуальных и групповых поилок. Теплоснабжение тАФ от электрокалориферов, водоснабжение тАФ от внешних источников.
Системы и способы содержания овец
Установлена следующая классификация овец по половозрастным группам с учетом физиологического состояния:
бараны-производители в возрасте старше 1,5 лет, пробники в возрасте старше 1,5 лет, предназначенные для выявления маток, приходящих в охоту;
матки холостые, не осемененные после отъема ягнят, суягные осемененные, матки первой половины суягности и матки второй половины суягности, подсосные матки с ягнятами до отбивки;
ягнята от рождения до отбивки в возрасте 4 мес, при искусственном выращивании тАФ от отъема от маток в возрасте 2..3 дней до 4 мес;
ремонтный молодняк тАФ баранчики и ярочки после отбивки до 1,5 лет;
откормочное поголовье тАФ сверхремонтный молодняк от отбивки до сдачи на мясо;
валухи тАФ кастрированные бараны.
В овцеводстве применяют следующие основные системы содержания: круглогодичную стойловую, стойлово-пастбищную, пастбищно-стойловую, пастбищную.
Круглогодичную стойловую систему содержания применяют в зонах интенсивного земледелия с хорошо развитым полевым кормопроизводством при отсутствии пастбищ.
По этой системе овец зимой содержат и кормят в помещениях и на выгульно-кормовых площадках, а летом тАФ только на выгульно-кормовых площадках.
Стойлово-пастбищную систему содержания используют в районах с хорошо развитым полевым кормопроизводством и отсутствием зимних пастбищ, она характеризуется преобладанием продолжительного стойлового периода. По этой системе овец содержат зимой в овчарнях с выгульно-кормовыми площадками, а летом на пастбищах.
Пастбищно-стойловую систему содержания применяют во всех зонах, где существуют зимние пастбища, заготавливают необходимое количество кормов для кормления маток в период ягнения и подкормки овец в зимний и ранневесенний периоды. Такая система характеризуется преобладанием продолжительного пастбищного периода.
Пастбищная система содержания распространена в районах, где имеется достаточно пастбищ, в том числе зимних. В этих зонах преобладает круглогодичное пастбищное содержание овец с подкормкой их зимой грубыми и концентрированными кормами.
Подбор машин и оборудования
1. Поение
ПА тАУ 1А
тАУ
2тАж8 голов
150
2. Раздача кормов
КТУ тАУ 10
5.72 кг/пог.м
250тАж400голов
3
3. Уборка навоза
ТСН тАУ 3,0Б
1,4 кг/с
120 голов
10
4. Доение коров
молокопровод АДМ тАУ 8А тАУ 2
112 гол/ч
200 голов
6
5. Первичная обработка молока
ОМ тАУ 1
1000 л/ч
200 голов
6
РПО тАУ 1,6
550 л/ч
1600 л
4
6. Стрижка овец
тАУ
тАУ
тАУ
тАУ
7. Стойловое оборудование
ОСК тАУ 25
тАУ
25 голов
48
8. Приготовление кормов
КОРК тАУ 15
15 т/ч
600.1200 голов
1
9. Микроклимат
ТГ тАУ 150А
2,1∙103 кДж/ч
1
Количество машин для механизации технологических процессов на заданной ферме ОТФ на 1200 голов:
Технологический процесс
Марка машины
Производительность, (qм)
Норма обслуживания (mн), гол
Количество машин, (м)
1. Поение
АГК-4А
тАУ
100 голов
12
2. Раздача кормов
КТУ тАУ 10
5.72 кг/пог.м
250тАж400голов
3
3. Уборка навоза
ПБ-35
тАУ
2000 голов
1
4. Доение коров
тАУ
тАУ
тАУ
тАУ
5. Первичная обработка молока
тАУ
тАУ
тАУ
тАУ
6. Стрижка овец
Вi тАУ 24/200
тАУ
200 голов
6
7. Стойловое оборудование
ЩТ-1,2
тАУ
100 голов
12
8. Приготовление кормов
КОРК тАУ 15
15 т/ч
600.1200 голов
1
9. Микроклимат
ТГ тАУ 150А
2,1∙103 кДж/ч
1
Количество машин для механизации технологических процессов на заданной ферме ОТФ на 2000 голов:
Технологический процесс
Марка машины
Производительность, (qм)
Норма обслуживания (mн), гол
Количество машин, (м)
1. Поение
АГК-4А
тАУ
100 голов
20
2. Раздача кормов
КТУ тАУ 10
5.72 кг/пог.м
250тАж400голов
5
3. Уборка навоза
ПБ-35
тАУ
2000 голов
1
4. Доение коров
тАУ
тАУ
тАУ
тАУ
5. Первичная обработка молока
тАУ
тАУ
тАУ
тАУ
6. Стрижка овец
Вi тАУ 24/200
тАУ
200 голов
10
7. Стойловое оборудование
ЩТ-1,2
тАУ
100 голов
20
8. Приготовление кормов
КОРК тАУ 15
15 т/ч
600.1200 голов
2
9. Микроклимат
ТГ тАУ 150А
2,1∙103 кДж/ч
1
Исходя из нормы обслуживания животных данной машиной:
Ва,
где m тАУ общее поголовье фермы, гол;
mн тАУ норма обслуживания животных заданной машиной, голов.
Для МТФ на 1200 голов:
ПоениеВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа
Раздача кормовВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа
Уборка навозаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа
Доение коровВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа
Первичная обработка молокаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа
Стойловое оборудование
Приготовление кормов
2. Расчёт инженерной службы ТС и плана тАУ графика ТО машин и оборудования в животноводстве
2.1 Расчет инженерной службы ТС МОЖ
Для расчета трудозатрат ТО МОЖ и количества исполнителей берем данные из раздела 1 характеристики хозяйства. Расчеты по данным фермам проводим детальным методом, исходя из расчетов механизации технологических процессов на заданных фермах (комплексах), используя данные таблицы 1. Для этого выписываем нормативы трудозатрат на ТО выбранных машин из приложения 3 и все это сводим в таблицу 2.
Трудозатраты на ЕТО на заданных фермах рассчитывают на каждый день:
,
где НЕТОj тАУ трудозатраты на ЕТО на j-ой ферме, чел×ч;
m тАУ количество марок машин;
hЕТОi тАУ нормативы трудоемкости ЕТО за i-й машиной, чел×ч;
Мi тАУ количество машин i-й марки.
Для МТФ на 1200 голов:
Ва(чел.ч)
Для ОТФ на 1200 голов:
Ва(чел.ч)
Для ОТФ на 2000 голов:
Ва(чел.ч)
Разовые трудозатраты на профилактические ТО-1 и ТО-2 рассчитывают по формулам:
где НТО-1j, НТО-2j тАУ трудозатраты на ТО-1 и ТО-2 на j-ой ферме, чел×ч;
m тАУ количество марок машин;
hТО-1i, hТО-2i тАУ нормативы трудоемкости ТО-1 и ТО-2 за i-й машиной, чел×ч;
Мi тАУ количество машин i-й марки.
Годовые трудозатраты рассчитывают по формулам:
для ЕТО:
,
Для МТФ на 1200 голов:
Ва(чел.ч)
Для ОТФ на 1200 голов:
Ва(чел.ч)
Для ОТФ на 2000 голов:
Ва(чел.ч)
для ТО-1:
,
Для МТФ на 1200 голов:
(чел.ч)
Для ОТФ на 1200 голов:
(чел.ч)
Для ОТФ на 2000 голов:
(чел.ч)
для ТО-2 (через 6 мес):
,
для ТО-2 (через 12 мес)
,
где НЕТОj, НТО-1j, НТО-2j(6), НТО-2j(12) тАУ трудозатраты на ЕТО, ТО-1, ТО-2
через 6 мес и ТО-2 через 12 мес;
k тАУ количество ферм.
Таблица 2.Расчет трудозатрат на проведение ЕТО, ТО-1, ТО-2 для МТФ на 1200 голов:
Тех. процесс
Марка машины
Кол-во машин
(м)
Трудозатраты, чел×ч
на ЕТО
на ТО-1
на ТО-2
на ед.
Всего
на ед.
Всего
на ед.
Всего
Через 6 мес
Через 12 мес
Поение
ПА тАУ 1Б
150
32,2
4830
3,89
2334
-
-
-
Раздача кормов
КТУ тАУ 10
3
209,95
629,85
26,96
80,88
5,44
32,64
16,32
Уборка навоза
ТСН тАУ 3,0Б
10
60,8
608
5,18
51,8
-
-
-
Доение коров
молокопровод АДМ тАУ 8А тАУ 2
6
371,5
2229
66,85
401,1
15,31
183,72
91,86
Первичная обработка молока
ОМ тАУ 1
6
127,74
766,44
15,54
93,24
-
-
-
РПО тАУ 1,6
4
34,97
139,88
42,96
171,84
-
-
-
Стрижка овец
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
Стойловое оборудование
ОСК тАУ 25
48
0,23
11,04
1,2
57,6
тАУ
тАУ
тАУ
Приготовление кормов
КОРК тАУ 15
1
2418,15
2418,15
200,81
200,81
-
-
-
Микроклимат
ТГ тАУ 150А
1
212,4
212,4
25,9
25,9
5,82
11,64
5,82
Суммарные трудозатраты на одно обслуживание
НЕТОj,
НТО-1j,
НТО-2j(6)
НТО-2j(12)
11632,36
3417,17
228
114
Расчет трудозатрат на проведение ЕТО, ТО-1, ТО-2 для ОТФ на 1200 голов:
Тех. процесс
Марка машины
Кол-во машин
(м)
Трудозатраты, чел×ч
на ЕТО
на ТО-1
на ТО-2
на ед.
Всего
на ед.
Всего
на ед.
Всего
Через 6 мес
Через 12 мес
Поение
АГК-4А
12
12,85
154,2
10,58
126,96
тАУ
тАУ
тАУ
Раздача кормов
КТУ тАУ 10
3
209,95
629,85
26,96
80,88
5,44
32,64
16,32
Уборка навоза
ПБ тАУ 35
1
0,24
0,24
0,48
0,48
тАУ
тАУ
тАУ
Доение коров
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
Первичная обработка молока
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
Стрижка овец
Вi тАУ 24/200
6
3,9
23,4
32,5
195
тАУ
тАУ
тАУ
Стойловое оборудование
ЩТ-1,2
12
0,23
2,76
1,2
14,4
тАУ
тАУ
тАУ
Приготовление кормов
КОРК тАУ 15
1
2418,15
2418,15
200,81
200,81
тАУ
тАУ
тАУ
Микроклимат
ТГ тАУ 150А
1
212,4
212,4
25,9
25,9
5,82
11,64
5,82
Суммарные трудозатраты на одно обслуживание
НЕТОj,
НТО-1j,
НТО-2j(6)
НТО-2j(12)
3441
644,43
44,28
22,14
Расчет трудозатрат на проведение ЕТО, ТО-1, ТО-2 для ОТФ на 2000 голов:
Тех. процесс
Марка машины
Кол-во машин
(м)
Трудозатраты, чел×ч
на ЕТО
на ТО-1
на ТО-2
на ед.
Всего
на ед.
Всего
на ед.
Всего
Через 6 мес
Через 12 мес
Поение
АГК-4А
20
12,85
257
10,58
211,6
тАУ
тАУ
тАУ
Раздача кормов
КТУ тАУ 10
5
209,95
1049,75
26,96
134,8
5,44
54,4
27,2
Уборка навоза
ПБ тАУ 35
1
0,24
0,24
0,48
0,48
тАУ
тАУ
тАУ
Доение коров
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
Первичная обработка молока
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
тАУ
Стрижка овец
Вi тАУ 24/200
10
3,9
39
32,5
325
тАУ
тАУ
тАУ
Стойловое оборудование
ЩТ-1,2
20
0,23
4,6
1,2
24
тАУ
тАУ
тАУ
Приготовление кормов
КОРК тАУ 15
2
2418,15
4836,3
200,81
401,62
тАУ
тАУ
тАУ
Микроклимат
ТГ тАУ 150А
1
212,4
212,4
25,9
25,9
5,82
11,64
5,82
Суммарные трудозатраты на одно обслуживание
НЕТОj,
НТО-1j,
НТО-2j(6)
НТО-2j(12)
6399,29
1123,4
66,04
33,02
Общая трудоемкость на ТО-1 и ТО-2 равна:
НПТОг = НТО-1г + НТО-2г(6) + НТО-2г(12),
Для МТФ на 1200 голов:
НПТОг = 41006,04 + 228 + 114=41348,04 (чел.ч)
Для ОТФ на 1200 голов:
НПТОг =7733,16+44,28+22,14=7799,58 (чел.ч)
Для ОТФ на 2000 голов:
НПТОг =13480,8+ 66,04 + 33,02=13579,86 (чел.ч)
Количество слесарей для проведения ЕТО рассчитываем для каждой фермы:
,
где Рсл тАУ доля рабочего времени труда слесаря в ЕТО (0.3тАж0.4);
aсл тАУ коэффициент, учитывающий выполнение работ по устранению отказов и неисправностей и надзору за использованием оборудования операторами, равный 1.25;
kсл тАУ коэффициент, учитывающий подмену слесаря фермы во время отпусков, болезни, в выходные и праздничные дни, равный при шестидневной неделе тАУ 1.21, при пятидневной тАУ 1.46;
ТСМ тАУ продолжительность смены, равная 7 или 8.2 ч;
tр тАУ коэффициент использования времени смены на рабочем месте, равный 0.9.
Для МТФ на 1200 голов:
Ва(чел)
Для ОТФ на 1200 голов:
Ва(чел)
Для ОТФ на 2000 голов:
Ва(чел)
Количество мастеров-наладчиков для проведения профилактических ТО рассчитываем для всех ферм хозяйства по формуле:
,
где aнал тАУ коэффициент, учитывающий выполнение работ, не предусмотренных перечнем операций профилактических ТО, равный 1.1;
ТГФ тАУ годовой фонд рабочего времени мастера-наладчика, ч;
tПЗ тАУ коэффициент, учитывающий потери сменного времени на получение и выдачу запасных частей и обменного фонда, оформление документов, равный 0.8тАж0.9;
tПЕР тАУ коэффициент, учитывающий потери сменного времени звена мастеров-наладчиков на переезды от ЦРМ до ферм и обратно (приложение 11);
Для МТФ на 1200 голов:
(чел)
Для ОТФ на 1200 голов:
Ва(чел)
Для ОТФ на 2000 голов:
(чел)
,
где Дк, Дотп, Дв тАУ количество календарных, отпускных и выходных дней в году.
Ва(ч)
При определении профессионального состава рабочих инженерной службы рекомендуется следующее соотношение по специальностям:
слесарь тАУ 80%, станочник тАУ 5%, кузнецов, сварщиков тАУ 10%, прочие специальности тАУ 5%.
Количество ИТР определяется из соотношения I : 5тАж9.
2.2 Построение плана-графика ТО МОЖ
Данные для построения плана-графика ТО МОЖ рассчитывают по трем характерным месяцам: месяцу для проведения ТО-1, месяцу для проведения ТО-2 с периодичностью 6 мес. и месяцу для проведения ТО-2 с периодичностью 12 мес. и сезонного обслуживания. Основой графика является план проведения ТО-1, в котором показывают срок и количество дней Дто-1jдля пребывания звена мастеров-наладчиков на j-й ферме при односменной работе:
,
где Нто-1jтАУ месячные трудозатраты ТО-1 на j-й ферме, (чел×ч);
Нсмj тАУ сменный фонд рабочего времени звена мастеров наладчиков для посещения j-й фермы, ч.
Для МТФ на 1200 голов:
Для ОТФ на 1200 голов:
Для ОТФ на 2000 голов:
,
где Lj тАУ расстояние от ЦРМ до j-й фермы, км;
kг тАУ коэффициент готовности средств передвижения выездного звена (0.8тАж0.95);
Uср тАУ средняя скорость транспортных средств (30 км/ч).
Для МТФ на 1200 голов:
(ч)
Для ОТФ на 1200 голов:
(ч)
Для ОТФ на 2000 голов:
(ч)
Общее количество дней пребывания звена для проведения ТО-2 на каждой j-й ферме Дто-2jопределяют аналогично для ТО-2 через 6 месяцев и ТО-2 через 12 месяцев:
,
,
Для МТФ на 1200 голов:
Для ОТФ на 1200 голов:
Для ОТФ на 2000 голов:
Для МТФ на 1200 голов:
Для ОТФ на 1200 голов:
Для ОТФ на 2000 голов:
Общее количество дней пребывания звена на фермах всего хозяйства в течение месяца не должно превышать число рабочих дней в соответствующем месяце, т.е.
Для МТФ на 1200 голов:
,
Для ОТФ на 1200 голов:
,
Для ОТФ на 2000 голов:
,
В обосновании технического сервиса рассчитывают удельные трудозатраты Ттр на одно ТО (ЕТО, ТО-1, ТО-2) и производительность труда Птр при разработанной системе ТС на заданных фермах:
,
где QПРЕТО(ПТО)тАУ объем выполненной работы, шт. ЕТО (ПТО)
,
,
,
Для МТФ на 1200 голов:
Для ОТФ на 1200 голов:
Для ОТФ на 2000 голов:
Для МТФ на 1200 голов:
Для ОТФ на 1200 голов:
Для ОТФ на 2000 голов:
Все расчеты сводятся в таблицу 3.
Таблица 3.Расчетные данные по фермам
Параметр
Фермы
Сумма
МТФ 1200
ОТФ 1200
ОТФ 2000
1. Количество мастеров-наладчиков
mнал
376
376
2. Количество дней на проведение ТО-1
ДТО-1j
1,76
0,34
0,57
2,67
3. Количество дней на проведение ТО-2
ДТО-2j(6)
0,12
0,02
0,03
2,19
ДТО-2j(12)
0,06
0,55
0,49
1,1
4. Удельные трудозатраты на одно ЕТО
ТТРето
51,02
95,58
108,46
255,06
5. Удельные трудозатраты на одно ТО-1
ТТРто-1
14,99
17,9
19,04
51,93
6. Удельные трудозатраты на одно ТО-2
ТТРто-2
17,1
8,3
8,26
33,66
По полученным данным на листе формата А3 строим план-график ТО МОЖ для данного хозяйства согласно приложения 4.
3. Форма организации тс и проектирование ПТО
3.1 Структура технического сервиса и формы организации
В рыночных условиях при многообразии форм собственности и хозяйствования одним из важнейших резервов в деле повышения продуктивности, качества животноводческой продукции, сохранения здоровья животных является организация своевременной и качественной сервисной службы в животноводстве. При этом расширяются функции, сущность и содержание сервисной службы. Она должна быть комплексной и включать в себя как техническую, так и технологическую, экономическую и организационную составляющие.

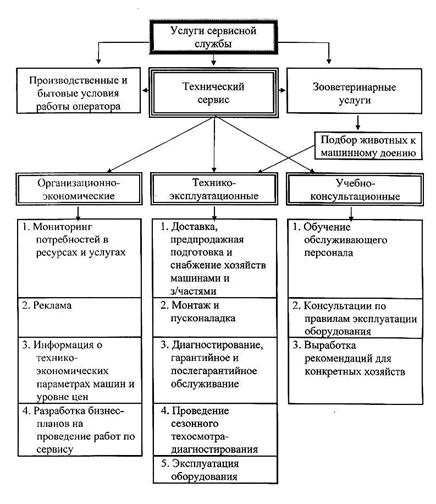

Если исходить из того, что животноводство представляет собой функциональную систему из трех основных составляющих: Человек тАУ Машина тАУ Животное, то структуру услуг сервисной службы в животноводстве можно представить в виде схемы, представленной на рис.3.1.
Рис. 3.1. Классификация услуг сервисной службы в животноводстве.
Главная роль в структуре сервисной службы отводится техническому сервису (ТС), занимающему одно из ведущих мест среди производственных комплексов животноводства, основной задачей которого является удовлетворение товаропроизводителя в различных услугах соответствующего качества с целью получения им максимальной прибыли от животноводческой продукции.
Развитие технического сервиса должно идти одновременно по следующим направлениям путем совершенствования:
- форм организации технического сервиса машин и оборудования.
(на уровне хозяйства, района, области, региона);
- технологических основ выполнения работ по ТО и диагностике и перераспределения их объемов, функций среди участников;
- средств ТО и диагностики машин и оборудования;
- экономических взаимоотношений в сфере технического сервиса.
3.2 Описание и расчет ПТО
Площадь ПТО ферм хозяйства определяют исходя из площади, приходящейся на одного постоянно занятого мастера-наладчика на фермах хозяйства, которая равна 7тАж8 м2, т.е.
FПТО = mнал тАв fуд, м2 ,
где mнал тАУ количество мастеров-наладчиков на фермах хозяйства;
fуд тАУ удельная площадь на 1 мастера-наладчика (слесаря), м2/чел.
FПТО = 376тАв7=2632 (м2)
Из приложения 6 выбираем типовой проект ПТО Т.п. №816 тАФ 225 на 1200 :
Общая площадь помещения 265,6 , м2
Общая трудоемкость работ по техобслуживанию и ремонту 15700, чел.-ч
Количество рабочих, чел.:
всего 6
в том числе производственных 4.
3.2.1 Расчет вентиляции
На ПТО применяют естественную и искусственную вентиляции.
Необходимость установки приточно-вытяжной вентиляции на участки ПТО вызвано тем, что используемые моечные и дезинфицирующие средства испаряясь в воздух помещения, вредно влияют на здоровье обслуживающего персонала.
Расчет естественной вентиляции сводится к определению площади сечения фрамуг и форточек, которая берется в размере 2 тАУ 4% (fФ) от площади пола помещения FПТО.
Тогда площадь фрамуг и форточки для ПТО, равна:
Fф = FПТО × fф / 100,
Fф = 265,6×10,6/100=28,2 (м2)
Принимаем значения часовой кратности воздуха для ПТО К = 4 и рассчитываем величину воздухообмена по формуле:
Lв = Vn × K, (м3/ч)
Vп = FПТО тАв HПТО,
Vп =265,6 тАв 3=796,8 (м3)
Lв = 796,8×4=3187,2 (м3/ч)
где VП тАУ объем помещения для ПТО, м3;
НПТО тАУ высота стен ПТО равная 3тАж4 м.
По рассчитанному воздухообмену выбираем тип, номер, напор вентилятора (приложение 9).
Затем рассчитывается мощность электродвигателя необходимую для привода вентилятора по формуле:
, (кВт)
Ва(кВт)
где Hв тАУ напор воздушного потока, Па;
Осевой МЦ №6 Производительность 8,0тАж14,0 м3/ч Давление 180тАж100 Па
hв тАУ к.п.д. вентилятора (0,5-0,85);
hп тАУ к.п.д. передачи, равный 1 (муфта) и 0,8-0,9 (ременная передача);
1.2тАж1.5 тАУ коэффициент учитывающий неучтенные потери напора воздуха.
Окончательная мощность электродвигателя находится из зависимости:
Nэ = NтАЩэ ×Ко ,
Nэ = 2,76 ×1,5=4,14
где Ко тАУ коэффициент учитывающий неучтенные потери на первоначальный пуск вентиляционной установки (1,2тАж1,5).
По каталогу выбираем электродвигатель (серия, мощность, обороты).
3.2.2 Расчет отопления
Для ПТО проектируем водяное отопление, которое дает возможность поддерживать температуру в помещениях в нужных пределах, безопасное и экономичное.
Максимальный часовой расход тепла на отопление ПТО равен:
Qo = go × (tв тАУ tн) × Vn × К, кДж/ч
Qo = 2 × (20 тАУ(-14) × 796,8× (кДж/ч)
где go тАУ удельный расход тепла на 1 м3 помещения, принимаем 2 кДж/г;
tв тАУ внутренняя температура (18тАж20 оС);
tн тАУ наружная температура (-10тАж-14 оС);
Vn тАУ объем помещения, м3;
К тАУ кратность воздухообмена.
Количество теплоты, расходуемое на подогрев воздуха, поступающего при вентиляции помещения, равно:
Qв = С × ρ × LВ × (tВ тАУ tН),
Qв = 1 × 1,25 × 3187,2 × (20 тАУ (-14))=135456
где С тАУ теплоемкость воздуха, равная 1кДж/(кг×К)
ρ тАУ плотность воздуха, равная 1,16тАж1,25 кг/м3
Определяем количество нагревательных приборов:
N = Fп / Fэл (шт)
N = 0,44 / 4=0,11≈1 (шт)
где Fп тАУ общая площадь поверхностей нагреваемых элементов;
Fэл тАУ поверхность нагрева одного нагревательного элемента для ребристого трубопровода, 4 м2
Общая площадь по
Вместе с этим смотрят:
Cостояние полезащитных лесных полос в северном Приднестровье
РЖсторiя селекцiйноi роботи по виведенню нових сортiв мтАЩякоi озимоi пшеницi
Аграрна полiтика Бiлорусi
Агролесомелиорация пахотных склонов Поволжья на адаптивно-ландшафтной основе
Агротехника возделывания чечевицы, раннего картофеля и кормовой моркови
