Цифровая система передачи непрерывных сообщений

В настоящее время тяжело представить себе жизнь людей без систем передачи информации. С помощью систем передачи информации соединяются в одну структуру компьютерные, телефонные и другие сети различных структур, городов и предприятий. С каждым днем растут потребности в скорости передачи информации, а главное в степени ее защищенности. Использование цифровых линий передачи информации значительно повысило и скорость передачи информации, и степень ее защищенности за счет использования в них оптического волокна и меньшей восприимчивости к помехам цифровых сигналов. Существенное преимущество цифровых систем также в простоте их подключения к ЭВМ, что позволяет существенно расширить применение вычислительной техники в исследовании систем связи и в управлении ими. Для исследования систем связи современная теория связи использует как детерминированные модели сигналов, так и вероятностные модели для передаваемых сообщений, соответствующих им сигналов и помех (шумов) в канале. Вероятностный подход учитывает случайный (для получателя) характер передачи сообщений и помех в канале и позволяет определить оптимальные приемные устройства (обеспечивающие максимально возможное качество) и предельные показатели систем передачи сообщений (систем связи).

1. СТРУКТУРНАЯ СХЕМА И ХАРАКТЕРИСТИКИ ЦИФРОВОЙ СИСТЕМЫ ПЕРЕДАЧИ НЕПРЕРЫВНЫХ СООБЩЕНИЙ

Совокупность технических средств для передачи сообщений от источника к потребителю называется системой связи (рис.1.1).

Рисунок 1.1 тАУ Структурная схема ЦСП.

Важнейшими показателями работы системы связи являются скорость передачи (пропускная способность тАУ так как эти две величины во всех системах связи связаны соотношением: пропускная способность > скорость передачи) и помехоустойчивость. Под помехоустойчивостью понимают способность системы противостоять вредному влиянию помех на передачу сообщений. Максимальное количество информации, которое может быть передано двоичным символом, получило название бит. Существуют и многие другие параметры, характеризующие с различных точек зрения качества системы связи. К ним относятся скрытность связи, надежность системы, габаритные размеры и масса аппаратуры, стоимость оборудования, эксплуатационные расходы и т. п.

Дадим описание каждого блока структурной схемы цифровой системы передачи непрерывных сообщений.

1.1 Источник сообщений

Совокупность знаков содержащих ту или иную информацию называют сообщением. Под информацией понимают совокупность сведений о каких-либо событиях, явлениях или предметах. Для передачи или хранения информации используются различные знаки, позволяющие выразить (представить) ее в некоторой форме.

Источник сообщения генерирует сигнал, предназначенный для дальнейшей передачи в канале связи. Этот сигнал должен содержать случайную составляющую, иначе он не будет нести никакой информации. В данной работе источник сообщений представляется в виде случайного процесса с нормальным распределением плотности вероятности мгновенных значений.

Кроме распределения плотности вероятности мгновенных значений основными характеристиками сигнала являются длительность сигнала T_c, его динамический диапазон D_c и ширина спектра F_c. Длительность сигнала T_c является естественным его параметром, определяющим интервал времени, в пределах которого сигнал существует. Динамический диапазон тАФ это отношение наибольшей мгновенной мощности сигнала к той наименьшей мощности, которую необходимо отличать от нуля при заданном качестве передачи. Он выражается обычно в децибелах. Ширина спектра сигнала F_c тАУ этот параметр дает представление о скорости изменения сигнала внутри интервала его существования. Спектр сигнала, в принципе, может быть неограниченным. Однако для любого сигнала можно указать диапазон частот, в пределах которого сосредоточена его основная энергия. Этим диапазоном и определяется ширина спектра сигнала. Можно также ввести более общую и наглядную характеристику тАУ объем сигнала:

Vc=T_c D_c F_c_(1.1)

Объем сигнала Vc дает общее представление о возможностях сигнала как переносчика сообщений, т.е. чем больше объем сигнала, тем большее количество информации можно поместить в этот сигнал и тем труднее такой сигнал передать по каналу связи [3].

1.2 АЦП и ЦАП

Рис 1.1. Структурная схема АЦП.

Рис 1.2. Структурная схема ЦАП.

В составе цифрового канала предусмотрены устройства для преобразования непрерывного сообщения в цифровую форму тАУ аналогово-цифровой преобразователь на передающей стороне и устройство преобразования цифрового сигнала в непрерывный тАУ ЦАП на приемной стороне. АЦП по средствам импульсно кодовой модуляции переводит сигнал из аналоговой формы в цифровую представленную в виде последовательности m-ичных кодовых комбинаций. На приемной стороне ЦАП восстанавливает исходное сообщение по принятым кодовым комбинациям. Более подробно АЦП и ЦАП будут рассмотрены в пункте 2.

1.3 Кодер и декодер корректирующего кода

На выходе АЦП наш сигнал является цифровым и представлен в двоичном коде. Однако этот код не является помехоустойчивым, поэтому между АЦП и модулятором включен кодер корректирующего кода, а между демодулятором и ЦАП - декодер корректирующего кода, для повышения помехозащищенности кода .

При кодировании происходит процесс преобразования элементов сообщения в соответствующие им числа (кодовые символы). Каждому элементу сообщения присваивается определенная совокупность кодовых символов, которая называется кодовой комбинацией. Совокупность кодовых комбинаций, обозначающих дискретные сообщения, образует код. Правило кодирования может быть выражено кодовой таблицей, в которой приводятся алфавит кодируемых сообщений и соответствующие им кодовые комбинации. Множество возможных кодовых символов называется кодовым алфавитом, а их количество m тАФ основанием кода. Число разрядов n, образующих кодовую комбинацию, называется значностью кода, или длиной кодовой комбинации.

Декодирование состоит в восстановлении сообщения по принимаемым кодовым символам. Устройство, осуществляющее кодирование и декодирование, называют кодеком.

1.4 Модулятор и демодулятор

Так как сигнал является широкополосным и не приспособленным к передачи в канале связи то его моделируют и делают более приспособленным к передаче в канале связи. Модуляция производится путем изменения тех или иных параметров физического носителя по закону передаваемых сообщений.

При дискретной модуляции закодированное сообщение, представляющее собой последовательность кодовых символов, преобразуется в последовательность элементов (посылок) сигнала путем воздействия кодовых символов на переносчик. Посредством модуляции один из параметров переносчика изменяется по закону, определяемому кодом. При непосредственной передаче переносчиком может быть постоянный ток, изменяющимися параметрами которого являются величина и направление тока. Обычно в качестве переносчика, как и в непрерывной модуляции, используют высокочастотный переменный ток (гармоническое колебание). В этом случае можно получить АМ, ЧМ и ФМ.

В данной системе используется четырех позиционная ОФМ-4 модуляция.

Переданное сообщение в приемнике обычно восстанавливается в такой последовательности. Сначала сигнал демодулируется. В системах передачи непрерывных сообщений в результате демодуляции восстанавливается первичный сигнал, отображающий переданное сообщение. Этот сигнал затем поступает на воспроизводящее или записывающее устройство. В системах передачи дискретных сообщений в результате демодуляции последовательность элементов сигнала превращается в последовательность кодовых символов, после чего эта последовательность преобразуется в последовательность элементов сообщения, выдаваемую получателю. Это преобразование называется декодированием. Операции демодуляции и декодирования тАУ не просто операции обратные модуляции и кодированию. В результате различных искажений и воздействия помех пришедший сигнал может существенно отличаться от переданного. Поэтому всегда можно высказать несколько предположений о том какое именно сообщение передавалось. Задачей приемного устройства и является принятие решения о том, какое из возможных сообщений действительно передавалось источником. Та часть приемного устройства, которая осуществляет анализ приходящего сигнала и принимает решение о переданном сообщении, называется решающей схемой.ВаНа рисунке 1.3-1.5 представлена модель передачи сигнала с помощью ОФМ-4 модуляции. Устройство модулятора состоит из Элемента XOR , который сравнивает текущий и предыдущий биты. Он меняет значения с 1 и -1 или наоборот, если на текущий бит=1, и не меняет значения, если текущий бит=0. Далее сигнал накладывается на синусоиду. Демодулятор осуществляет детектирование, затем перемножение с сигналом, задержанным на длину 1 бита, результат фильтрует. Фиксируем результат в начале битового интервала и по его значению определяем значение передаваемого бита.

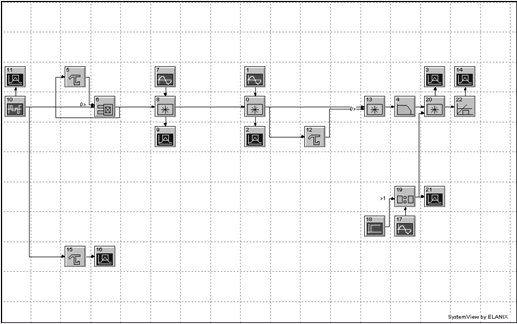

Рис 1.3 Модель модулятора и демодулятора для передачи сигнала с помощью ОФМ-4.

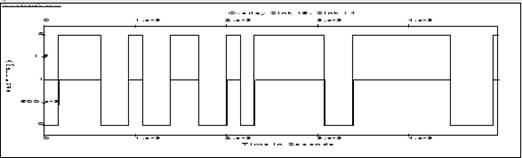

Рисунок 1.4 тАУ Переданный и принятый сигналы.

Рисунок 1.5 тАУ Модулированный сигнал.

1.5 Канал связи

Линией связи называется среда, используемая для передачи сигналов от передатчика к приемнику. В системах электрической связи тАФ это кабель или волновод, в системах радиосвязи тАФ область пространства, в котором распространяются электромагнитные волны от передатчика к приемнику.

Каналом связи называется совокупность средств, обеспечивающих передачу сигнала от некоторой точки А системы до точки В (рис. 1.1). Точки А и В могут быть выбраны произвольно, лишь бы между ними проходил сигнал. Если сигналы, поступающие на вход канала и снимающиеся с его выхода, являются дискретными (по состояниям), то канал называется дискретным. Если входные и выходные сигналы канала являются непрерывными, то и канал называется непрерывным. Встречаются также дискретно-непрерывные и непрерывно-дискретные каналы, на вход которых поступают дискретные сигналы, а с выхода снимаются непрерывные, или наоборот. Видно, что канал может быть дискретным или непрерывным независимо от характера передаваемых сообщений. Более того, в одной и той же системе связи можно выделить как дискретный, так и непрерывный каналы. Все зависит от того, каким образом выбраны точки А и В входа и выхода канала.

Непрерывный канал связи можно характеризовать так же, как и сигнал, тремя параметрами: временем T_k, в течение которого по каналу ведется передача, динамическим диапазоном D_k и полосой пропускания канала F_k. Также в канале связи на сигнал накладываются помехи, обусловленные различными характеристиками среды распространения.

2. РАiЕТ ПАРАМЕТРОВ АЦП И ЦАП

Исходные данные для расчетов:

- максимальная частота спектра первичного сигнала =6,5 кГц;

- плотность вероятности мгновенных значений первичного сигнала p(b) тАУдвухстороннее экспоненциальное распределение;

- средняя мощность первичного сигнала =0,07 Вт;

- коэффициент амплитуды первичного сигнала =9;

- допустимое отношение сигнал/помеха на входе получателя =30 дБ;

- допустимое значение сигнал/шум квантования =33 дБ;

- в АЦП производится равномерное квантование.

Требуется:

- составить и определить структурные схемы АЦП и ЦАП ;

- определить интервал дискретизации Ваи частоту дискретизации ;

- определить число уровней квантования L и значность двоичного кода n;

- рассчитать длительность двоичного символа ;

- рассчитать отношение сигнал/шум квантования Вапри выбранных параметрах АЦП;

- рассчитать допустимую вероятность ошибки символа Вав канале связи (на входе ЦАП).

Входной ФНЧ в схеме АЦП необходим для ограничения спектра первичного сигнала. Это связано с тем, что у большинства первичных сигналов спектр является медленно убывающей функцией, и величина Ване есть частота, выше которой спектр равен нулю, а является граничной частотой полосы, которую необходимо передать из условия достижения заданного качества воспроизведения первичного сигнала (Ваопределяется требуемой разборчивостью речи, четкостью изображения и т.д.).

На приемной стороне линии связи последовательность импульсов после демодуляции и регенерации в приемнике поступает на цифро-аналоговый преобразователь ЦАП, назначение которого состоит в обратном преобразовании (восстановлении) непрерывного сообщения по принятой последовательности кодовых комбинаций. В состав ЦАП входят декодирующее устройство, предназначенное для преобразования кодовых комбинаций в квантованную последовательность отчетов, и сглаживающий фильтр, восстанавливающий непрерывное сообщение по квантованным значениям.

Преобразование аналог-цифра состоит из трех операций (рис.2.2): сначала непрерывное сообщение подвергается дискретизации по времени через интервалы Δt (рис.2.2, а); полученные отсчеты мгновенных значений b(kΔt) квантуются (рис.2.2,б); наконец, полученная последовательность квантованных значений b_кв(kΔt) передаваемого сообщения представляется посредством кодирования в виде последовательности т-ичных кодовых комбинаций (рис.2.2,в). Такое преобразование называется импульсно-кодовой модуляцией.

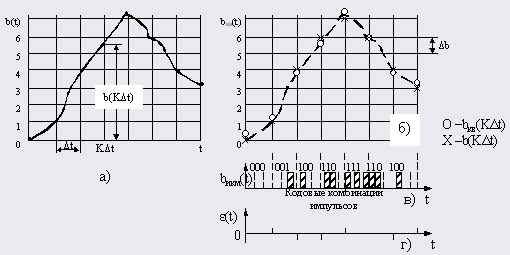

Рисунок 2.2 тАУ Преобразование непрерывного сообщения в последовательность двоичных импульсов.

Преобразование непрерывных сообщений в цифровую форму в системах ИКМ, как отмечалось, сопровождается округлением мгновенных значений до ближайших разрешенных уровней квантования. Возникающая при этом погрешность представления является неустранимой, но контролируемой (так как не превышает половины шага квантования) (рис.2.2,г). Погрешность (ошибку) квантования, представляющую собой разность между исходным сообщением и сообщением, восстановленным по квантованным отсчетам, называют шумом квантования.

Интервал дискретизации по времени Вавыбираем на основе теоремы Котельникова: функция времени, спектр которой ограничен сверху некоторым значением частоты F_maxполностью определяется своими отсчетами, сделанными с частотой f_кв³2F_max.

Итак, частота дискретизации Вавыбирается из условия

Ва(2.1)

кГц

кГц.

Увеличение частоты дискретизации позволяет упростить входной фильтр АЦП, ограничивающий спектр первичного сигнала, и выходной (интерполирующий) ФНЧ ЦАП, восстанавливающий непрерывный сигнал по отчетам. Но увеличение частоты дискретизации приводит к уменьшению длительности двоичных сигналов на выходе АЦП, что требует нежелательного расширения полосы частот канала связи для передачи этих символов. Обычно параметры входного ФНЧ АЦП и выходного ФНЧ ЦАП выбирают одинаковыми.

Для того чтобы ФНЧ не вносили линейных искажений в непрерывный сигнал, граничные частоты полос пропускания ФНЧ должны удовлетворять условию

Ва(2.2)

Для того чтобы исключить наложение спектров Ваи Ва(см. приложение А), а также обеспечить ослабление восстанавливающим ФНЧ составляющих , граничные частоты полос задерживания ФНЧ должны удовлетворять условию

.(2.3)

Чтобы ФНЧ не были слишком сложными, отношение граничных частот выбирают из условия

.(2.4)

После учета этих условий, т.е. формулы (2.2), (2.3), (2.4) выбираем

f_Д =15 кГц, f₁ =6,5 кГц, f₂=8,5 кГц.

Интервал дискретизации по времени

Ва(2.5)

Средняя мощность шума квантования

. (2.6)

Заданное в децибелах отношение сигнал/помеха необходимо представить в разах

, (2.7)

Тогда по формуле (2.6)

ВаВт.

Помехоустойчивость системы передачи непрерывных сообщений определяется величиной

Ва(2.8)

где - средняя мощность первичного сигнала;

- средняя мощность помехи на выходе системы передачи.

Из формулы (2.8)

Вт

В системе цифровой передачи методом ИКМ мощность помехи на выходе ЦАП определяется

, (2.9)

где Ва- средняя мощность шума квантования;

Ва- средняя мощность шумов ложных импульсов.

Из формулы (2.9)

ВаВт.

Мощность шума квантования выражается через величину шага квантования Ва[1, ф-ла (8.8)]

.(2.10)

Из формулы (2.10) найдем шаг квантования

Первичный сигнал , подлежащий преобразованию в цифровой сигнал, принимает значения от Вадо Ваи интервал (,) подлежит квантованию. У сигналов со средним значением равным нулю . Если значение Ване задано, то оно определяется с помощью соотношения

(2.11)

где Ва- коэффициент амплитуды (в [1] обозначается П и называется пик-фактором). Он характеризует превышение максимальным (амплитудным) значением сигнала его среднеквадратического значения, равного корню из средней мощности сигнала.

Число уровней квантования L найдем по формуле (2.12)

Ва(2.12)

Значность двоичного кода АЦП

(2.13)

есть целое число. Поэтому число уровней квантования L выбирается как такая целая степень числа 2, при которой

Примем L=256 так как 8 тАУ это наиболее близкое значение разрядности из существующих разрядностей ЦАП и АЦП.

Из формулы (2.13)

Следовательно .Тогда отношение сигнал/шум квантования [1, ф-ла (8.11)]

Ва(2.14)

Для определения допустимой вероятности ошибки двоичного символа на входе ЦАП Ванеобходимо предварительно определить допустимую величину мощности шума ложных импульсов на основе соотношения (2.9)

(2.15)

Здесь Ва-мощность шума квантования, определяемая соотношениями (2.10) и (2.12) при выбранном числе уровней квантования L.

.Вт

Тогда из соотношения (2.15)

Вт

Далее воспользуемся соотношением [1, ф-ла (8.14)], связывающим Ваи вероятность ошибки бита на входе ЦАП

. (2.16)

Соотношение (2.16) позволяет рассчитать допустимую вероятность ошибки символа Вана входе ЦАП:

Длительность двоичного символа на выходе АЦП определяется

(2.17)

3. РАiЕТ ИНФОРМАЦИОННЫХ ХАРАКТЕРИСТИК ИСТОЧНИКА СООБЩЕНИЙ И ПЕРВИЧНЫХ СИГНАЛОВ

3.1 Расчет информационных характеристик источника непрерывных сообщений

Сообщение непрерывного источника преобразуется в первичный аналоговый сигнал Ваобычно без потери информации, поэтому расчеты информационных характеристик источника проводятся для первичного сигнала.

Исходные данные для расчета:

- плотность вероятности мгновенных значений первичного сигнала Ва¾ДЭР ;

- максимальная частота спектра первичного сигнала =6,5 кГц;

- отношение средней мощности первичного сигнала к средней мощности ошибки воспроизведения на выходе системы передачи = 30дБ=1000.

Подлежат расчету:

- эпсилон-энтропия источника ;

- коэффициент избыточности источника ;

- производительность источника .

Эпсилон-энтропия определяет количество существенной информации в одном отсчете непрерывного сообщения и является мерой информативности (непредсказуемости) непрерывного источника. Эпсилон-энтропия H_ε(В) определяется как минимальное количество информации, содержащейся в Z(t)=B(t)+E(t) относительно сигнала B(t), при котором Z(t) и B(t) эквивалентны. Эквивалентность принимается как близость в среднеквадратическом смысле: Ва- допустимое значение шума наблюдения.

Итак, по определению

H_ε(B)=h(B)-maxh(B|Z), (3.1)

где,¾ максимум берется по всем условным распределениям p(b), для которых .Так как B(t)=Z(t)-E(t), то условная дифференциальная энтропия h(B|Z) при заданном сигнале Z(t) полностью определяется шумом воспроизведения E(t). Если шум воспроизведения имеет фиксированную дисперсию , то дифференциальная энтропия h(E) максимальна при гауссовском распределении и равна

h(E)=. (3.2)

Дифференциальная энтропия сигнала h(B) зависит от вида распределения вероятностей p(b) и дисперсии сигнала . У сигналов со средним значением равным нулю =P_b. Для равновероятного закона распределения случайных величин дифференциальная энтропия будет равна

Ва(3.3)

подставляя (3.2) и (3.3) в (3.1) получим

==4,878

=4,983

Величина Вахарактеризует минимальное отношение сигнал/шум, при котором сигнал B(t) и процесс Z(t) еще эквивалентны.

Величина

Ва(3.4)

называется избыточностью источника с объемом алфавита L. Она показывает, какая доля максимально возможной при этом алфавите энтропии не используется источником.

Производительность источника непрерывных сообщений можно определить как количество информации, которое необходимо передать в единицу времени, чтобы восстановить сообщение при заданном критерии эквивалентности. Если источник выдает независимые отсчеты сообщения (сигнала) дискретно во времени со средней скоростью υ, то его эпсилон-производительность

ВаВа(3.5)

Эпсилон-производительность называют также скоростью создания информации при заданном критерии верности. Для источника непрерывных сообщений, ограниченных полосой F_с, согласно теореме Котельникова шаг дискретизации Δt=1/υ=1/(2F_c), т. е. необходимое число отсчетов в секунду равно 2/F_с. Если спектр сообщения в полосе F_с равномерен, то эти отсчеты некоррелированы, а для гауссовского источника и независимы. В этом случае

Вабит/с. (3.6)

3.2 Расчет информационных характеристик сигнала на выходе АЦП

Исходные данные для расчета:

- плотность распределения вероятностей мгновенных значений Ва¾ ДЭР и коэффициент амплитуды =9 первичного сигнала;

- число уровней квантования АЦП L=256;

- частота дискретизации АЦП =15 кГц.

Подлежат расчету:

- энтропия квантованных отсчетов ;

- скорость создания информации на выходе АЦП .

Квантованный сигнал Ваявляется дискретным по уровню и его энтропия Вавычисляется по формуле

Ва, (3.7)

(полагают, что производимые в АЦП отсчеты независимы). Входящие в эту формулу вероятности квантованных значений сигнала можно определить

, (3.8)

где Ва- квантованное значение сигнала на i-ом уровне квантования;

Ва- плотность вероятности сигнала ;

Ва- шаг квантования, определяемый по формуле (2.11).

Расчеты энтропии квантованного сигнала выполним с помощью ЭВМ.

Для ДЭР

Ва(3.9)

Некоторые источники передают сообщения с фиксированной скоростью, затрачивая в среднем время Т на каждое сообщение. Производительностью (в бит на секунду) такого источника H'(B) называется суммарная энтропия сообщений, переданных за единицу времени:

Ва(3.10)

Разницу между полученными значениями Ваи (Ва< ) можно объяснить тем, что код на выходе АЦП обладает некоторой избыточностью. Эта избыточность связана с применением двоичного кода, из-за которого число уровней квантования сигнала определяется формулой Ваи превышает необходимое а также, тем , что любой кодер должен обладать большей производительностью чем источник сообщения, что бы успевать его обрабатывать.

4. РАiЕТ ПОМЕХОУСТОЙЧИВОСТИ ДЕМОДУЛЯТОРА ДИСКРЕТНОЙ МОДУЛЯЦИИ

Требуется рассчитать:

- зависимость вероятности ошибки бита от отношения сигнал/шум на входе демодулятора Ваи построить график этой зависимости;

- значения требуемых отношений сигнал/шум на входе демодулятора Ваи , обеспечивающих допустимую вероятность ошибки бита .

Помехоустойчивость демодулятора сигнала дискретной модуляции определяют вероятностью ошибки сигнала Валибо вероятностью ошибки двоичного символа р. Вероятности ошибки и р зависят от вида модуляции, способа приема, отношения энергии сигнала к удельной мощности помехи и характеристик канала связи.

Для двоичных сигналов Ваи р совпадают. Формулы для расчета вероятности ошибки символа при передаче двоичных сигналов по гауссовскому каналу связи с постоянными параметрами приведены в [2, разд. 6.5, 6.6]. Для ОФМ-2 вероятность ошибки двоичного кода будет определяться по формуле:

Ва(4.1)

где

Ва- функция Крампа.

Для заданного вида модуляции и способа приема рассчитаем и построим график зависимости

Ва(4.2)

График данной функции показан на рис 4.1, кривая f1(h).

Если в канале связи не используется помехоустойчивое кодирование, то допустимая вероятность ошибки символа на выходе демодулятора равняется значению , найденному при расчете параметров ЦАП либо декодера простого кода. Определим требуемое отношение сигнал/шум для системы передачи без кодирования , при котором . Получим =10,434 дБ.

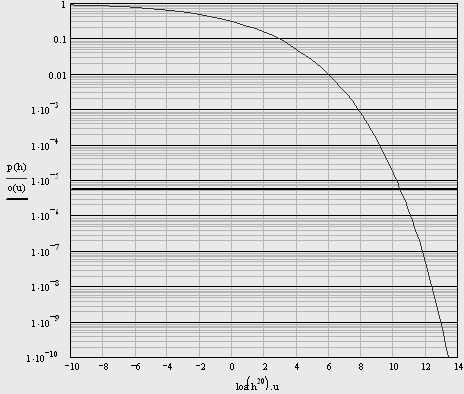

Рисунок 4.1.¾ Вероятность ошибки бита от отношения сигнал/шум на входе демодулятора.

5. ВЫБОР КОРРЕКТИРУЮЩЕГО КОДА И РАiЕТ ПОМЕХОУСТОЙЧИВОТИ СИСТЕМЫ СВЯЗИ С КОДИРОВАНИЕМ

Корректирующие коды позволяют повысить помехоустойчивость и тем самым уменьшить требуемое отношение сигнал/шум на входе демодулятора при заданной вероятности ошибки передаваемых символов. При помехоустойчивом кодировании обнаружение и исправление ошибок возможно потому, что большая часть из 2ⁿ двоичных комбинаций длины n не используется для передачи сообщений источника (запрещённые комбинации). Появление запрещённой комбинации на приёмном конце однозначно свидетельствует об ошибке в канале.

Кодовые (разрешённые) комбинации должны удовлетворять некоторой системе проверок (задающей код), что позволяет отличать их от запрещённых комбинаций. Результатом вычисления проверок для принятой из канала комбинации является синдром. Если синдром нулевой, то принята кодовая комбинация (ошибок нет). При обнаружении ошибок декодер отбрасывает те принятые комбинации, которые имеют ненулевой синдром. При исправлении ошибок декодер по синдрому определяет положение ошибочных символов в принятой комбинации и инвертирует их.

Величина, показывающая во сколько раз (на сколько дБ) уменьшается требуемое кодирование, называется энергетическим выигрышем кодирования (ЭВК).

Каналы связи с помехоустойчивым кодированием и без него удобно сравнивать, если в качестве отношения сигнал/шум использовать отношение энергии сигнала, затрачиваемой на передачу одного информационного символа , к удельной мощности шума :

(5.1)

Так, если в канале связи без кодирования требуемое отношение сигнал/шум для обеспечения заданной вероятности ошибки обозначим , а в канале связи с кодированием - , то ЭВК будет определяться

или

.(5.2)

Исходные данные для расчета:

- требуемый ЭВК ¾ D=2,2 дБ;

- вид модуляции в канале связи и способ приема ¾ ОФМ-2, когерентный;

- тип непрерывного канала связи ¾ канал с постоянными параметрами и аддитивным Гауссовым шумом;

- допустимая вероятность ошибки двоичного символа на выходе декодера ;

- отношение сигнал/шум на входе демодулятора дБ , обеспечивающее допустимую вероятность ошибки Вав канале кодирования;

- длительность двоичного символа на входе кодера корректирующего кода Вамкс.

Требуется:

- выбрать и обосновать параметры кода: значность п, число информационных символов кодовой комбинации k и кратность исправляемых ошибок ;

- рассчитать зависимость вероятности ошибки символа на выходе декодера от отношения сигнал/шум на входе демодулятора Вапри использовании выбранного кода;

- определить полученный ЭВК;

- вычислить требуемое отношение Вана входе демодулятора.

Прежде всего рассмотрим методику расчета помехоустойчивости канала связи с корректирующим кодом. Предположим, что параметры кода п, k и Ваи отношение сигнал/шум Вазаданы. При декодировании с исправлением ошибок вероятность ошибочного декодирования определяется из условия, что число ошибок в кодовой комбинации на входе декодера q превышает кратность исправляемых ошибок [2, ф-ла (5.15)]:

,(5.3)

где

Ва-(5.4)

вероятность ошибки кратности q

Ва-(5.5)

число сочетаний из п по q;

р - вероятность ошибки двоичного символа на входе декодера, расчет которой для гауссовского канала связи с постоянными параметрами рассмотрен в разд. 4. В используемые там формулы необходимо подставлять

.(5.6)

Соотношение (5.6) учитывает уменьшение длительности символов, передаваемых по непрерывному каналу связи, из-за введения в кодовые комбинации дополнительных символов при кодировании, и соответствующее уменьшение энергии сигнала на входе демодулятора.

Для перехода от вероятности ошибочного декодирования Вак вероятности ошибки двоичного символа Вадостаточно учесть принцип исправления ошибок декодером: декодер запрещенную кодовую комбинацию заменяет ближайшей разрешенной. Поэтому, если число ошибок в комбинации q=Ва,но , то в результате декодирования комбинация будет содержать Ваошибок (Ва- кодовое расстояние кода). Поскольку ошибки более высокой вероятности маловероятны, то окончательно можно считать, что в ошибочно декодированной комбинации имеется Ваошибочных символов. У корректирующих кодов кодовое расстояние . С учетом этого переход от Вак Ваможно выполнить по формуле

(5.7)

Приведенные соотношения позволяют выполнить расчет помехоустойчивости в канале связи с корректирующим кодом при заданных параметрах кода п, k и , отношении сигнал/шум в непрерывном канале связи , виде модуляции, способе приема и длительности символа Вав следующем порядке:

1. Расчет отношения сигнал/шум Вана входе демодулятора по формуле (5.6);

2. Расчет вероятности ошибки символа на выходе демодулятора р по методике, изложенной в разд. 4;

3. Расчет вероятности ошибочного декодирования кодовой комбинации Вапо формулам (5.3)тАж(5.5);

4. Расчет вероятности ошибки символа на выходе декодера Вапо формуле (5.7).

Согласно заданию на курсовую работу требуется выбрать и обосновать параметры кода, обеспечивающего требуемый ЭВК. Перейдем к решению этой задачи.

Чем больше кратность исправляемых ошибок , тем более высокая помехоустойчивость может быть достигнута за счет применения кодирования. Но при увеличении Варастет сложность кодера и особенно декодера. Рассмо
