Исследование систем измерения траекторных параметров самолета при посадке на основе эффекта Мессбауэра

Для осуществления управляемого полета в приземном или космическом пространстве на борту летательного аппарата (ЛА) необходимо иметь системы ориентации и навигации, определяющие такие навигационные параметры, как курсовой угол (курс), углы крена, тангажа, величину и направление вектора скорости полета, направление на цель и расстояние.

В настоящее время практически не существует Л А, ориентация и навигация которых осуществлялась бы без гироскопических приборов. Это объясняется тем, что при пилотировании и управлении Л А на их борту необходимо с высокой точностью моделировать какие либо опорные (базовые) направления, принимаемые за начало отсчета, относительно которых определялось бы положение объекта. Такими направлениями могут быть, например, направление вертикали места, плоскости меридиана, главной ортодромии и др.

Реализация этих базовых направлений на неподвижном относительно Земли основании не представляет особых трудностей. Однако эти так называемые простейшие указатели направлений мало пригодны для применения на подвижных объектах. Гироскопические приборы благодаря своим специфическим свойствам в большинстве случаев меньше подвержены внешним возмущениям и позволяют получать более достоверную информацию о параметрах движения Л А.

Для выполнения автоматического полета по заданному маршруту и для решения других задач навигации необходима высокая точность выдачи текущего гироскопического курса полета. В связи с этим важное значение приобретает съем информации с гироскопических систем ориентации и навигации (ГСОиН). От того, с какой точностью производится автоматический съем информации гироскопического курса, зависит и точность счисления текущих координат места

ЛА, точность полета по линии заданного пути, точность выхода на намеченный пункт маршрута. Требования к точности съема информации с ГСОиН в настоящее время возрастает в связи с появлением и разработкой имеющих дрейф 0.001 о/ч лазерных, с электростатическим подвесом и т.д. гироскопов для навигационных систем.

Насколько важна высокая точность измерения курса ГСОиН достаточно хорошо иллюстрирует следующий пример.

При поступлении на эксплуатацию самолета ИЛ-62, оборудованного курсовой системой ТКС-П с дрейфом гироскопов 0,5 о/ч и доплеровской системой с ошибкой измерения угла сноса над сушей 0.33В°, метод ориентации курсовой системы на этом самолете обеспечивал точность 2.5В°, что составляет на 600-километровой дистанции при полете от пункта маршрута А к Б отклонение 6x28 км. Метод ориентации КС на самолете ТУ-154 обеспечивал точность 0.25В°, что позволило повысить точность навигации примерно в 3 раза при использовании аналогичного навигационного оборудования; в конце 600-километровой дистанции предельные значения отклонений составляли 4.7x8 км.

Значит, при повышении точности автономного счисления координат происходит сокращение траектории полета, что приводит к экономии летного времени. Проанализируем источники ошибок измерения путевого угла.

Показания курса выдерживаются основным и контрольным гироагрегатом и индицируются на независимых друг от друга указателях штурмана. Смысл такого построения заключается в следующем.

Перед полетом оба гироагрегата выставляют на одно и то же исходное значение гироскопического курса, которое, в общем случае, может не совпадать с истинным (магнитным) курсом ЛА. Эта операция (начальная выставка) обеспечивает привязку гироскопического курса к магнитному (истинному) меридиану, который определяется магнитным (истинным) путевым углом ортодромии МПУо, отсчитывается от меридиана места выставки до направления главной ортодромии.

Если направление ортодромии выбрано совпадающим с направлением меридиана в месте вылета, то начальный магнитный путевой угол ортодромииМПУо, отсчитанный от "начального" магнитного меридиана, при выставке курсовой системы равен нулю. Разность истинных путевых углов ортодромии при изменении долготы полета равна углу сходимости меридианов Е.

Выставку гироагрегатов, как правило, производят от истинного (начального) меридиана места выставки. Тогда при движении по выбранной ортодромии должен выдерживаться ортодромический курс (при отсутствии сноса), численно равный МПУо. В этом случае значение ортодромического курса (ОК) отличается от истинного курса (И К) летательного аппарата на величину Е. Сравнение измеренной в полете разности ОК и ИК с расчетной величиной Е позволяет контролировать точность гироскопического курса. После выставки основного и контрольного гироагрегатов на указателях системы устанавливаются одинаковые показания курса. В полете расхождение показаний курса по указателям штурмана на величину более 1 В° за час означает (при равномерном прямолинейном полете), что гироскопы курсовой системы работают с завышенными уходами. Включать коррекцию по ортодромическому курсу в полете рекомендуется лишь при рассогласовании более 1В°-2В° с астродатчиком и 2В°-3В° с магнитным датчиком. Если обнаружатся чрезмерно большие ошибки (более 2-5 о/ч) от ухода гироскопа основного гироагрегата, которые могут быть вызваны какой-либо частичной неисправностью гироскопа, то основной гироскоп не корректируется, а потребители и основной указатель штурмана переключаются на контрольный гироагрегат.

Исследования по определению точности ориентации ГСОиН в азимуте проводились на основе анализа источников ошибок измерения путевого угла (ПУ). Установлено, что погрешность при измерении путевого угла находится по формуле:

Где

Ва- погрешность начальной выставки ГСОиН в азимуте;

- дрейф гироскопа ГСОиН;

-ошибка измерения угла сноса;

Ва- погрешность вычислителя,

Тема данного дипломного проекта тАЬИсследование систем измерения траекторных параметров самолетов при посадке на основе эффекта МессбауэратАЭ. В данном дипломном проекте будут проанализированы известные методы и средства съема информации с ГСОиН. На основе эффекта Мессбауэра разработано устройство съема информации, которое позволяет существенно уменьшить дрейф гироскопа (что, в свою очередь, позволяет обеспечить высокую точность измерения курса) и обладает чрезвычайной чувствительностью измерений при изменении положения ЛА в пространстве.

1. СПЕЦИАЛЬНЫЙ РАЗДЕЛ

1.1 Обзор с представлением особенностей элементов и устройств съема информации с ГСОиН, анализы методов съема (достоинства и недостатки)

В качестве устройств съема информации с гироскопических систем ориентации и навигации могут применяться самые разнообразные датчики угловых перемещений:

1) потенциометрические;

2) емкостные (конденсаторы);

3) индуктивные (сельсины, индуктосины, импульсины);

4) СКТ, СКВТ;

5) оптические датчики;

Съем информации осуществляется датчиками углов следующим образом: при изменении угловых положений объекта датчики гироскопической системы изменяют относительное расположение своих элементов, жестко связанных с гироскопом, и происходит преобразование перемещения в сигнал удобный для обработки и обобщения.

Перейдем к подробному изложению методов измерения информации и описанию преобразователей.

Метод сопротивления, потенциометры.

В методах сопротивления используется зависимость электрического сопротивления резисторов от различных нсэлектрических величин. Сопротивление Rрезистора зависит от многих факторов, в частности, от давления, температуры окружающей среды, деформации и длины резистора. Рассмотрим метод, основанный на изменении омического сопротивления проволочного реостата при перемещении скользящего контакта под действием измеряемой величины (рисунок1.1).Входной величиной преобразователя является угловое линейное перемещение движка, выходной-изменение его сопротивления.

Реостат состоит из каркаса, на который намотан провод, изготовленный из материала с высоким удельным сопротивлением, и токосъемного движка. Движок касается провода. Для обеспечения электрического контакта с подвижным движком в месте касания обмотка зачищается от изоляции. Обмотка делается обычно из манганина, константана, фехраля.

При перемещении контакта величина сопротивления будет изменяться. Если Х-координата контакта, то:

(1.1)

где

- сопротивление на единицу длинны реостата:

- постоянная часть сопротивления, соответствующая х=0.

Коэффициент а, связывающий механическую величину-перемещение и электрическую сопротивление, называется коэффициентом электромеханической связи реостатного преобразователя. Очевидно, чем больше П, тем большей чувствительностью обладает преобразователь. Но слишком большое увеличение а не всегда целесообразно, так как эффективная работа преобразователя определяется не только величиной сопротивления, но и протекающим по сопротивлению током.

В измерительной технике требуются реостатные преобразователи как с линейной так и с нелинейной функцией преобразования. Одним из способов построения преобразователей с нелинейной функцией преобразования является использование каркаса с переменной непрерывно меняющейся высотой. Изготовление такого каркаса более сложно, чем изготовление каркаса с постоянной высотой, Для упрощения технологии прибегают к кусочно-линейной аппроксимации нелинейной функции преобразования. Для каждого интервала перемещения движка Ax, на котором аппроксимирующая функция линейна, высота каркаса постоянна. Каркас преобразователя получается ступенчатым, число ступеней равно числу интервалов кусочно-линейной аппроксимации (рисунок 1.2)

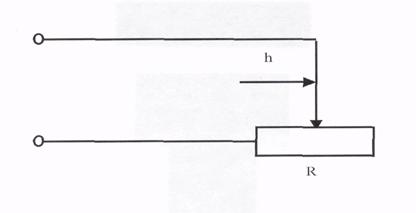

Рисунок 1.1 Схема реостатного преобразователя.

R-омическое сопротивление;

h-перемещение движка.

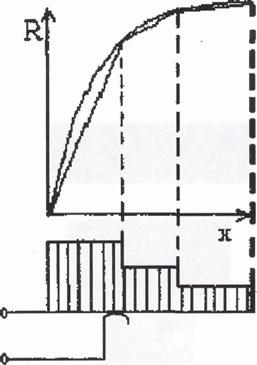

Рисунок 1.2 Зависимость сопротивления от переменной высоты каркаса реостатного преобразователя

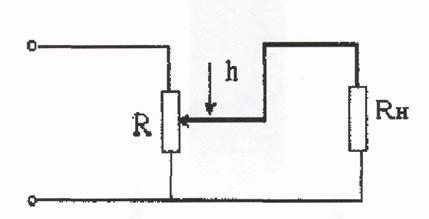

Рисунок 1.3 Схема потенциометра R-сопротивление;

h - перемещение движка; Rn тАУ сопротивление нагрузки;

H тАУ сопротивление; i тАУ перемещение движка.

Одним из примеров реостатного преобразователя является потенциометр (рисунок 1.3). Напряжение с движка потенциометра подается на нагрузку. Учитывая технологию изготовления потенциометры бывают проволочные и проводниковые. Источником питания могут служить как переменный так и постоянный ток.

Достоинства и недостатки реостатных преобразователей.

Реостатные преобразователи обладают большой чувствительностью, возможностью работы без усиления и отсутствием реакции электрической части на механическую.

К недостаткам следует отнести непостоянство контакта между движком и резистором. При измерении переменных величин, при переходе движка с одного витка на другой он "подскакивает", возникает пульсирующая сила, которая может нарушить контакт. Это погрешность дискретности, обусловленная скачкообразным изменением сопротивления АЛ при переходе движка.

Для перемещения контакта по резистору необходима сравнительно большая сила. Поэтому в реостатном преобразователе возникает сила трения, которая вызывает случайные гистерезисные изменения силы и момента, необходимых для перемещения движка по обмотке. При этом может возникнуть погрешность системы, предшествующейпреобразователю. Сила трения увеличивает износ обмотки и контактирующей поверхности движка. Погрешность потенциометра при съеме информации с ГСОиН составляет 30'.

Емкостной метод, конденсаторы.

Известно, что емкость С конденсатора зависит:

Ва(1.2)

где

е- диэлектрическая постоянная диэлектрика;

d-расстояние между электродами;

В частности емкость плоского конденсатора с двумя электродами определяется выражением:

Ва(1.3)

мессбауэр самолет навигация гироскопическая система

Изменение емкости С конденсатора согласно формуле (1.2) можно осуществить путем изменения расстояния dмежду электродами, эффективной площади Sэлектродов и диэлектрической постоянной s диэлектрика. Для измерения неэлектрических величин можно использовать также изменения диэлектрических потерь в конденсаторе.

В простейшем случае емкостной преобразователь состоит из двух параллельных пластин, разделенных воздушным диэлектриком, причем перемещение одной из пластин вызывает изменение емкости конденсатора. На (рисунок 1.4) показано принципиальное устройство емкостного преобразователя. На (рисунок 1.5) показан емкостной преобразователь в котором между двух неподвижных электродов перемещается подвижный диэлектрик. Так как изменение емкости конденсатора является однозначной функцией перемещения, то по изменению емкости можно судить о величине перемещения.

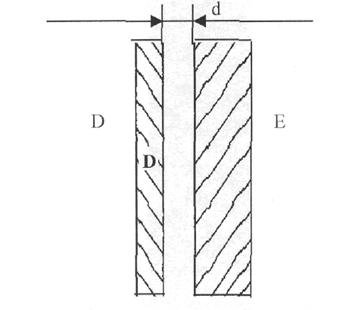

Рисунок 1.4 Схема емкостного преобразователя

Е тАУ неподвижный электрод; D тАУ подвижный электрод

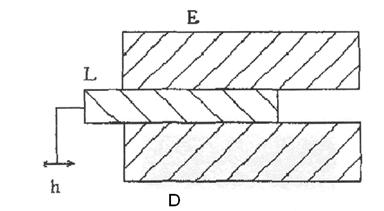

Рисунок 1.5 Схема емкостного преобразователя с подвижным диэлектриком.

E, D тАУ неподвижные электроды; LтАУподвижный диэлектрик;

h тАУ перемещение диэлектрика.

Для увеличения чувствительности емкостного датчика следует уменьшать зазор между пластинами, однако при этом возможно замыкание пластин. Но если заполнить часть зазора диэлектриком с большой диэлектрической постоянной, чувствительность датчика возрастет и при тех же перемещения подвижной пластины можно будет получить значительно большее изменение емкости.

Емкостные датчики обладают малой мощностью, особенно на низких частотах. Обычно емкость датчика составляет С=100-300 мкмкф, а изменение не превышает 10% от общей емкости. Если, например, к емкостному датчику с С=100мкмкф приложено напряжение u=5в частотой =400 гц, то мощность Р датчика равна:

ва

Так как мощность измерителя должна быть во много раз меньше мощности датчика, то такой измеритель должен обладать высокой чувствительностью, но это не вполне возможно, поэтому емкостные датчики, как правило, работают на повышенных частотах и с применением усилителей. Для преобразования изменения емкости в соответствующее изменение силы тока, напряжения или частоты применяются различные электрические схемы: резонансные, мостовые, электростатические.

В резонансных схемах емкость датчика является элементом резонансного контура и изменение емкости вызывает изменение резонансной частоты, что в результате приводит к изменению частоты или амплитуды тока, протекающего по контуру. К числу преимуществ резонансных схем следует отнести высокую чувствительность и линейную зависимость выходной электрической величины и емкости. Однако в этих схемах трудно получить постоянную настройку, и следовательно, трудно обеспечить постоянство нуля прибора.

В мостовых схемах емкость датчика включается в одно или два плеча и служит переменным элементом моста, Недостатком мостовых схем для преобразования емкости является трудность достижения равновесия моста из-за несинусоидального питающего напряжения и неточного выполнения условий равновесия.

В электростатических схемах переменная емкость датчика используется для модуляции постоянного напряжения. Падение напряжения на переменной емкостиподается на сетку усилительной лампы с большим входным сопротивлением. Подобные схемы удовлетворительно работают только при измерении быстро изменяющихся неэлектрических величин.

Достоинства и недостатки емкостных преобразователей.

Емкостные преобразователи имеют ряд преимуществ: высокую чувствительность, возможность измерения как весьма малых, так и больших перемещений и деформаций, большую точность. К недостаткам следует отнести необходимость применять для питания схем ток повышенной частоты и усилители, а так же погрешности от паразитных емкостей, посторонних электрических полей. Погрешность емкостного преобразователя при съеме информации с ГСОиН 5.

Индуктивный метод, индуктивные преобразователи.

В электрических методах измерения, основанных на измерении индуктивности L, используется свойство катушки изменять свое реактивное (индуктивное) сопротивление при изменении некоторых ее параметров, определяющих величину индуктивности. Для получения возможно большой индуктивности катушка малых габаритов выполняется с сердечником из ферромагнитного материала.

Выражение для определения индуктивности такой катушки имеет вид:

где Ва- число витков катушки;

L0, S0 - величина и площадь воздушного зазора;

L1, S1 - длина средней линии и площадь сечения сердечника;

- соответственно магнитная проницаемость воздуха и материала сердечника;

Изменение индуктивности Lсогласно (1.4) можно осуществлять путем изменения числа витков, длины L0 или площади S0воздушного зазора и длины L1,площади S1или магнитной проницаемости сердечника. В применяемых индуктивных датчиках изменение индуктивности достигается посредством изменения величины или площади воздушного зазора.

Если катушка, индуктивность которой изменяется пропорционально измеряемой неэлектрической величине, включена в электрическую цепь, го по изменению силы тока в цепи или напряжения на клеммах прибора можно судить об этой величине.

При применении индуктивных преобразователей для измерения медленно меняющихся величин для их питания можно обойтись переменным током промышленной частоты. При измерении индуктивными преобразователями величин, изменяющихся с высокой частотой, необходимо выполнить два условия: 1) частота тока питающего преобразователь, должна быть в несколько раз выше частоты изменения измеряемой величины, 2) собственные частоты элементов (обычно якорей дои мембран), служащих для преобразования измеряемой неэлектрической величины в изменение индуктивности, должны быть значительно выше наивысшей частоты измеряемой величины. Принципиальная схема индуктивного преобразователя представлена на (рисунке 1.6). На железном сердечнике 1 намотана катушка 2. Если изменить воздушный зазор q посредством перемещения якоря 3, то коэффициент самоиндукции L катушки 2 будет изменяться, вследствие чего сила тока i, протекающего по катушке, так же будет изменяться. Таким образом, каждому значению перемещения h и величины зазора q будет соответствовать определенное значение коэффициента самоиндукции L, а следовательно и определенное значение силы тока i.

Для преобразования изменения индуктивности датчика в изменение силы тока, напряжения или частоты имеется ряд схем, которые можно разделить на резонансные, нерезонансные недифференциальные и дифференциальные.

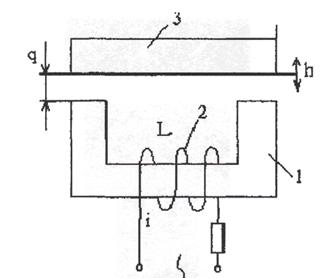

Рисунок 1.6 Схема индуктивного преобразователя

1 тАУ сердечник; 2 тАУ катушка; 3 тАУ якорь; q тАУ воздушный зазор; i тАУ сила тока;LтАУкоэффициент самоиндукции; h тАУ перемещение якоря.ВаВаВаВаВаВа

Достоинства и недостатки индуктивных преобразователей.

При выборе частоты питающего напряжения исходят из следующих соображений. Для уменьшения динамических погрешностей эта частота должна быть в 8-10 раз больше частоты измеряемой величины. Поскольку реактивное сопротивление датчика пропорционально частоте, то с повышением частоты увеличивается чувствительностьдатчика, но одновременно возрастают потери на гистерезис и вихревые токи и усиливается поверхностный эффект. Следовательно, имеется некоторое оптимальное значение частоты питающего напряжения, в пределах 600-800 гц и больше.

Использование повышенной частоты переменного питающего напряжения приводят к уменьшению веса и габаритов при этих преобразованиях. Недостатком индуктивных преобразователей является наличие гальванической связи между питающим напряжением и сигналом на выходе. Для уменьшения погрешности преобразователи включаются по дифференциальным схемам.

При определении магнитодвижущей силы (м.д.с.) катушки следует исходить из требований малой реакции электрической части датчика на его механическую часть и из малой реакции указателя на датчик (при заданной мощности указателя). Эта сила должна быть во много раз меньше измеряемого усиления, действующего на якорь, так как в противном случае появляются большие погрешности. Для устранения реакции указателя на датчик мощность датчика должна быть в 10-15 раз больше мощности указателя. [1.1]

Сельсины

Индуктивный преобразователь поворотный или вращающийся. При помощи сельсина сигнал курса снимается с вала гироскопа при измерении угла поворота. Сельсин состоит из двух частей: ротора и статора. Ротор жестко закреплен на измерительной оси гироскопа, а другая- статор может приводиться во вращение относительно корпуса прибора двигателем через редуктор с электромагнитной муфтой. Обычно, при измерении величин с помощью сельсинов используют пару преобразователей: сельсин- датчик и сельсин-приемник, которые электрически связаны между собой и при повороте ротора сельсин датчика синфазно и синхронно с ним поворачивается ротор сельсин приемника. Схема сельсина представлена на (рисунок 1.7). Погрешность сельсина при съеме информации с ГСОиН составляет 6-8.

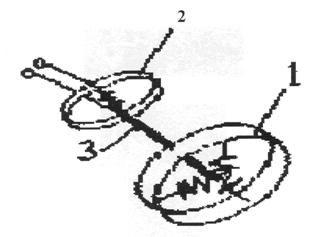

Рисунок 1.7

1 тАУ статор сельсина; 2 тАУ ротор сельсина; 3 тАУ ось гироскопа.

Импульсины, индуктосины.

Индукционные, цифровые преобразователи, имеющие ряд преимуществ перед емкостными, так как последние в значительной степени подвержены влиянию паразитных емкостей и посторонних электрический полей. Погрешность съема информации с ГСОиН составляет 1. Но при такой высокой точности измерения преобразователи имеют некоторые недостатки: очень дороги и сложны в изготовлении, достаточно сложны в настройке и поэтому не получают широкого распространения.

Скт, Сквт.

Индукционный преобразователь представляющий собой две круговые обмотки, с разными диаметрами, расположенные одна в другой. Одна обмотка закреплена на оси прибора и вращается относительно другой обмотки под действием измеряемой величины. Погрешность СКТ, СКТВ при съеме информации с ГСОиН составляет З-6.

Оптические преобразователи.

Для съема информации с ГСОиН возможно использовать оптические датчики: фотодетекторы, фотодиоды, фотоэлектронные умножители. Но габариты, масса, сложность настройки создают неудобства в использовании. Погрешность оптических датчиков составляет 1.

Далее выясним, как погрешности метода съема информации с гироскопических систем ориентации и навигации влияют на собственные уходы (дрейф) гироскопа входящего в систему ориентации и навигации. Для этого опишем некоторые важные свойства гироскопа.

Основой гироскопической системы ориентации и навигации является гироскоп. Гироскопом называется устройство, предназначенное для измерения углов, угловых скоростей, ускорений и стабилизации различных объектов , принцип работы которого основан на использовании поворотных ускорений. В настоящее время наибольшее распространение получили гироприборы с быстро вращающимся ротором, поэтому гироскопом часто называют быстро вращающееся симметричное тело, имеющее две или три степени свободы. Необходимое число степеней свободы может быть реализовано благодаря применению специальных подвесов. Основой подавляющего большинствасовременных гироскопических приборов является гироскоп в кардановом подвесе (рисунок 1.8).

Рис.1.8 Схема гироскопа в кардановом подвесе

Мг тАУ гироскопический момент,

Н тАУ кинетический момент,

Ва- переносная угловая скорость.

Кардановый подвес представляет собой две рамки со взаимно перпендикулярными осями вращения. Существует так же электростатический и магнитный подвес. Ось oZ, вокруг которой вращается ротор, называют главной осью гироскопа. Обычно стремятся, что бы оси oY, oX, oZ пересекались в одной точке. Если центр тяжести гироскопа совпадает с этой точкой, то он является астатическим, в противном случае гиромаятником или тяжелым гироскопом. При сложном движении диска относительно оси оХ будет возникать момент от инерционных сил Кориолиса, называющийся гироскопическим моментом Мг. Поскольку гироскопический момент является моментом инерционным, возникшим в результате движения быстро вращающегося диска с переносной угловой скоростью со то, согласно принципу Даламбера, он должен уравновешивать противоположно направленный ему внешний момент Мв т.е.

Угловая же скорость переносного вращения со есть результат действия внешнего момента Мв. Движение быстро вращающегося тела с угловой скоростью со под действием приложенного внешнего момента Мв называют прецессионным движением или прецессией. Когда диск совершает прецессионное движение, с угловой скоростью, вектор которой ш направлен под углом а к по отношению к вектору кинетического момента Hможно определить закон прецессии:

(1.5)

где

Ва- угловая скорость;

Мв - внешний момент;

Н - Кинетический момент; Ва- угол между Н и

Прецессионное движение направлено на совмещение вектора кинетического момента (собственный момент количества движения гироскопа) с вектором внешнего момента по кратчайшему пути.

Кроме прецессионного движения существует другое движение, в процессе которого момент совершает работу, обеспечивающую увеличение энергии системы на величину энергии прецессии. Это дополнительное движение называется нутацией. Таким образом если к гироскопу приложен внешний момент Мв, то его главная ось совершает сложное движение, состоящее из прецессионного движения вокруг оси оХ, и наложенных на него дополнительных колебаний вокруг осей оХ и oY. Эти дополнительные движения главной оси гироскопа называют нутационными колебаниями или просто нутацией. Параметрами нутационных колебаний в общем случае являются их частота и амплитуды:

- частота нутации; (1.6)

- амплитуды нутации;

При вращающемся роторе

определим параметры нутационных колебаний:

Ва- амплитуды нутации;

- частота нутации;

Наиболее обширную группу представляют инструментальные погрешности гироскопов. Инструментальные погрешности - это погрешности возникающие из-за недостаточной точности и качества изготовления и сборки отдельных элементов и узлов гироскопа, несовершенства материалов и т.д. Вследствие этого относительно осей подвеса гироскопа возникают различные вредные моменты, которые будут вызывать неопределенное угловое движение главной оси гироскопа.

Ва(1.7)

Этодвижение часто называют вредными уходами, собственными уходами или дрейфом гироскопа. Величина дрейфа гироскопа определяется следующим соотношением;

Где-сумма всех вредных моментов, действующих относительно неподвижной точки гироскопа; Н- величина кинетического момента; Сумму всех вредных моментов разобьем условно на наиболее характерные слагаемые:

(1.8)

где

Mm- моменты сухого трения в осях подвеса;

Мнб- моменты от несбалансированности;

Мmn- моменты от устройств обеспечивающих подвод питания к гироскопу исъем сигналов;

М- прочие неучтенные моменты;

Моменты сухого трения, создаваемые опорами подвеса гироскопа, - один из наиболее существенных факторов, вызывающих собственные уходы гироскопов. Приближенно предполагается, что моменты сухого трения не зависят от времени, угловой скорости, относительного перемещения, зависят от нагрузки на опору и меняют знак при изменении знака скорости относительно перемещения. В действительности, даже при сделанных допущениях характеристика момента трения не бывает симметричной, т.е. при изменении знака скорости относительно перемещения абсолютное значение момента трения не остается постоянным. Поэтому если даже полагать, что гироскоп установлен на объект, совершающий гармонические колебания, будет наблюдаться его односторонний уход.

Моменты от несбалансированности возникают в результате несовпадения центра тяжести гироскопа с его неподвижной точкой. Эти моменты также могут носить случайный характер. Например, вследствие наличия в реальных конструкциях зазоров центр тяжести не имеет строго определенных координат. Статическую балансировку принципиально возможно произвести лишь с точностью до момента трения в опорах, на которых она производится, что определяется равенством Мт-Мнб.

Моменты от устройств, обеспечивающих подвод питания к гироскопу и обеспечивающих съем сигналов, зависит от конструкции этих устройств, которая, в свою очередь, зависит от вида подводимой энергии. В приборах с электрическим питание они могут носить характер упругих моментов и моментов сухого трения и рассматривались выше.

К числу неучтенных моментов можно отнести реактивные моменты при разгоне и торможении ротора, моменты, возникающие от инерционных сил при вибрациях в неравно жестких конструкциях и т.д.

Необходимо упомянуть об уходах, возникающих за счет нутационных колебаний главной оси гироскопа, если она отклонена от перпендикуляра к плоскости наружной рамки. Причем скорость этого ухода тем больше, чем больше угол отклонения. Однако скорость этого ухода исчисляется сотыми долями градуса в час и учитывается только в прецизионных приборах.

Ранее было выяснено, что собственные уходы гироскопа определяются соотношением (1.7). Это соотношение эквивалентно прецессионным уравнениям. Следовательно, при действии суммы вредных моментов вокруг оси оХ внутренней рамки, согласно закону прецессии, главная ось гироскопа начнет поворачиваться (прецессироватъ) с угловой скоростью вокруг оси oY внешней рамки в сторону совмещения вектора Н с вектором Мвр по кратчайшему пути. Если же момент Мвр будет приложен вокруг оси внешней рамки, то аналогичное движение будет совершать внутренняя рамка:

Ва(1.9)

где

- угловая скорость прецессии дрейфа;

Мвр- вредные моменты; Н - кинетический момент.

Угол отклонения главной оси гироскопа при этом определяется интегрированием угловой скорости прецессии:

Ва(1.10)

где

угол отклонения главной оси гироскопа при дрейфе.

Гироскоп сохраняет неизменной ориентацию своей главной оси впространстве с точностью до вредных уходов. Значит текущее значение путевого угла вычисляется по формуле:

(1.11)

где ПУтек.- текущее значение путевого угла;

Пуист.- истинное значение путевого угла (курс); у- погрешность измерения путевого угла.

Из этого видно, что уменьшение свободных уходов или дрейфа гироскопа возможно за счет уменьшения вредных моментов, за счет применения опор с малыми моментами трения, без моментных устройств подвода питания и высокоточных устройств съема сигналов.[1.2]

1.2.Эффект Мессбауэра, анализ возможностей применения эффекта Мессбауэра для измерения малых расстояний, скоростей и углов

В 1958 г немецкий физик Рудольф Мессбауэр обнаружил в спектре у-излучения ядер, находящихся в кристаллической решетке, несмещенную линию естественной ширины Г (линию без отдачи). Наличие аналогичной линии в спектре поглощения естественным образом привело к тому, что в кристаллической мишени, содержащей те же ядра, но в основном состоянии, легко могли быть реализованы условия, при которых поглощение у-квантов носило преимущественно резонансный характер. При этом очевидно, что низколежащим возбужденным уровням ядер (с энергией порядка десятков кэв ), для которых характерно большое время жизни, должен соответствовать чрезвычайно острый резонанс шириной близкой к 2Г. Таким образом, возникла возможность получения очень узких линий и одновременно детектора с необычайно высокой разрешающей способностью, характеризуемой отношением Г7Е (Е-энергия Ва-кванта).

Сущность эффекта Мессбауэра заключается в том, что между радиоактивным изотопом (излучателем) и мишенью (поглотителем), выполненных из ядер одного и того же рода, будет происходить резонансное поглощение -квантов. Пусть ядро массы М испускает - квант с энергией Е. При этом ядро получает импульсотдачи равный

Ва(1.12)

где

- единичный вектор в направлении распространения - Вакванта.

Если ядро свободно и первоначально покоится, то энергия Ва-кванта уменьшается на величину энергии отдачи:

Ва(1.13)

где

Е-энергия Ва-кванта;М тАУ масса ядра.

Для резонансного поглощения покоящимся ядром, необходимо, чтобы энергия Ва-квант превосходила энергию возбужденного состояния на величину R. Таким образом, линия поглощения и линия испускания для первоначально покоящихся свободных ядер разделены энергетическим интервалом 2R. Хотя эта величина и мала по сравнению с Е, тем не менее она значительно превосходит ширину уровня Г, и поэтому резонансное поглощение становится невозможным. Компенсировать энергетический сдвиг 2R между линиями испускания и поглощения можно за счет эффекта Допил ера, если заставить излучающее и поглощающее ядра двигаться с относительной скоростью v, определяемой соотношением

Все экспериментальные методы исследования резонансного поглощения -квантов до открытия эффекта Мессбауэра основывались на компенсации энергии отдачи за счет доплеровского смещения (или уши рения) линии.

Однако вследствие большой величины скорости v эти методы были мало эффективны, и очень заманчивое резонансное поглощение, соответствующее долгоживущим ядерным уровням, могло быть использовано только для узкого круга чисто ядерных задач.

Включение атомов излучателя и поглотителя в кристаллическую решетку позволило избежать потери энергии Ва- квантов, поскольку отдача в этом случае воспринимается не отдельным атомом, а всей решеткой в целом. Если излучающее или поглощающее ядро находится в кристаллической решетке, возникает картина, принципиально отличающаяся от предыдущей. Кристалл представляет собой систему N упруго связанных материальных точек. Колебания атомов в кристаллической решетке не являются независимыми, смещение одного атома ведет за собой смещение соседних. Все возбуждения в кристалле не сопровождающиеся локальным разрушением решетки, являются коллективными и в общем случае охватывают веськристалл (рисунок 1.9), и при низкой температуре существует значительная вероятность того, что при поглощении или испускании у -кванта отдача будет передана всему кристаллу, т.е. испускание или поглощение будут происходить без рождения фононов в кристалле и по существу без потери энергии на отдачу. Если энергия отдачи как при испускании, так и при поглощении
