Виды кирпичных кладок
Содержание
1 ОБЩИЕ СВЕДЕНИЯ О ВИДАХ КЛАДКИ. 3
1.1 ПРАВИЛА РАЗРЕЗКИ КЛАДКИ. 3
1.2 Облегченная кладка. 8
1.3 Укладка кирпича. 9
2 Организация рабочего места и труда каменщиков. 11
3 Кладка из камней правильной формы. 14
4 Кладка камней неправильной формы. 16
5 Литература. 19
1 ОБЩИЕ СВЕДЕНИЯ О ВИДАХ КЛАДКИКаменные конструкции возводят из природных и искусственных камней вручную или с помощью кранов, укладывая их на строительном растворе с соблюдением определенных правил. В зависимости от вида применяемых камней различают такие виды кладки: кирпичную тАФ из глиняного или силикатного кирпича, укладываемого вручную при устройстве сплошных и облегченных стен, столбов, арок, сводов, промышленных печей и труб; мелкоблочную тАФ из природных, бетонных и керамических камней, масса которых допускает укладку их вручную для возведения стен, перегородок и столбов; тесовую тАФ из природных обработанных камней правильной формы, укладываемых вручную или краном при облицовке монументальных зданий и инженерных сооружений; бутовую тАФ из природных камней неправильной формы (бута) и бутобетонную тАФ из бута и бетона, которые применяют для устройства фундаментов, стен подвалов, подпорных стен, а иногда и стен зданий; крупноблочную тАФ из блоков (бетонных, кирпичных или из природного камня), устанавливаемых кранами при возведении фундаментов и стен зданий. Кладку можно выполнять с облицовкой из природных или искусственных камней. Элементы кладки (рис. VI. 1, а). Камень, Уложенный длинной стороной вдоль стены, называется ложком, короткой стороной -тАФ тычком. Ряды кладки, состоящие из камней, Уложенных вдоль граней стены, называются верстами, а заполнение между верстами тАФ забуткой. Если верста состоит из ложков, весь ряд называют ложковым, из тычков тАФ тычковым. Поверхности камней, передающие и воспринимающие усилия, называются постелями, а пространства между камнями в продольном и поперечном направлениях, заполненные раствором, тАФ швами (горизонтальными, вертикальными). Степень заполнения раствором швов в процессе кладки зависит от последующей отделки стен. Если стена в дальнейшем оштукатуривается, то для лучшей связи штукатурного слоя с кладкой швы на глубину 1тАФ1,5 см не заполняют раствором. Такая кладка называется в пустошовку. Если же наружные поверхности стен останутся неоштукатуренными, швы заполняют полностью, придавая им любую форму: выпуклую, вогнутую, прямоугольную, треугольную и др. (рис. VI.1,6). Такая кладка называется под расшивку.
Фундаменты и стены зданий, колонны, своды и арки, т. е. конструкции, которые в процессе эксплуатации воспринимают сжимающие усилия, возводят из камня. Каменная кладка должна представлять собой монолит, в котором уложенные камни не смещались бы под влиянием действующих на кладку нагрузок. Для предотвращения возможных перемещений камни укладывают с соблюдением правил разрезки кладки, обусловливающих расположение рядов кладки, разделение каждого ряда на отдельные камни и размещение швов в соседних рядах кладки.

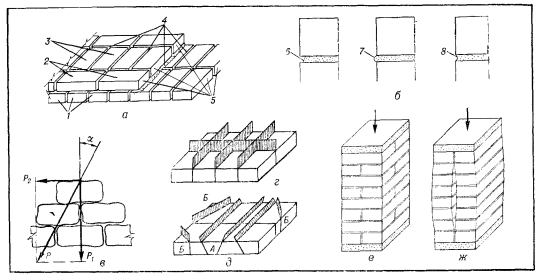

Рис. VI. 1. Элементы кладки и правила разрезки:
а тАФ элементы кладки; о тАФ расшитые швы; в тАФ воздействие на кладку наклонной силы: г тАФ правильное и д тАФ неправильное расположение плоскостей разрезки; е тАФ кладка с перевязкой швов: ж тАФ кладка без перевязки швов; 1 тАФ тычковый ряд; 2 тАФ ложковый ряд; 3 тАФ забутка; 4 тАФ швы; 5 тАФ версты (внутренняя и наружные); 6, 7, 8 тАФ швы (неполный, выпуклый и вогнутый)
Первое правило разрезки требует, чтобы кладку вели рядами, ограниченными плоскостями, перпендикулярными к направлению действующих сил, или плоскостями, перпендикуляр к которым составил бы с направлением действующих сил угол a, не превышающий 15тАФ17В° . Если сила Р будет приложена под меньшим углом к постели камня (рис. VI. 1,б), возникнет горизонтальное усилие Р2 = Р sin ст, стремящееся сдвинуть камень. Этому сдвигу противодействует сила трения
fP1= fP cos a,
где f тАФ коэффициент трения.
Положение камня устойчиво, когда
Р sin a
fP cos a, (VI. 1)
откуда tg a f.
Коэффициент трения f = tgj, где j тАФ угол трения камня по камню, равный 30тАФ35В°. Подставив в неравенство значение f, получим tg a < tg j, откуда a < j, т. е. a < 30тАФ35В°, а с учетом запаса прочности угол a не должен превышать j/2 = 15¸17В°.
Второе правило разрезки предусматривает, что внутри каждого ряда плоскости (вертикальные швы), разграничивающие одни камни от других, должны быть перпендикулярны к постели. При этом одна система плоскостей должна быть перпендикулярна к лицевой поверхности кладки, а другая тАФ параллельна ей (рис. VI.1,г).
Отступление от этого правила приводит к тому, что отдельные камни, работая как клинья (рис. VI. 1,5, камень А), под влиянием действующих нагрузок стремятся раздвинуть соседние камни. Кроме того, острые углы камней (рис. VI. 1,5, камни Б) легко откалываются. Согласно третьему правилу, вертикальные продольные и поперечные швы в смежных рядах (или через определенное их количество) не должны совпадать, т. е. должны быть перевязаны (рис. VI. 1,е). Если это правило не соблюдается, нарушается монолитность кладки, и она превращается в отдельные неустойчивые столбы, которые могут расслоиться (рис. VI. 1, ж).
Виды кирпичной кладки. В зависимости от конструкции стен различают кладку сплошную и облегченную. При сплошной кирпичной кладке толщину стен назначают с учетом устойчивости, прочностных и теплотехнических требований и принимают кратной половине кирпича: 0,5; 1; 1,5; 2; 2,5 и З. Среднюю толщину горизонтальных швов принимают 12, а вертикальных тАФ 10 мм. Допускаются швы толщиной не более 15 и не менее 8 мм.
Рис. VI.3. Системы перевязки сплошных стен, перемычек и облегченных стен:
а тАФ цепная перевязка; б тАФ многорядная перевязка; в тАФ четырехрядная перевязка; г тАФ рядовая перемычка; д тАФ клинчатая перемычка; е тАФ арочная перемычка из фасонного кирпича; ж тАФ то же, с клиновидными швами; з тАФ кирпично-бетонная кладка; и тАФ кирпично-блочвая кладка; к тАФ кладка с вутообразными растворными диафрагмами; л тАФ колодцевая кладка; 1 тАФ щит опалубки; 2 тАФ кружала из труб и досок: 3 тАФ полосовая или круглая сталь, 4 тАФ клинья.
Стены возводят по двух- или многорядной системам перевязки швов, а столбы и узкие простенки тАФ по четырехрядной. В двухрядной (цепной) системе перевязки чередуют тычковые и ложковые ряды (рис. VI.3,a), при этом каждый поперечный вертикальный шов нижнего тычкового ряда перекрывают кирпичами верхнего ложкового ряда. Для этого кирпичи ложковых рядов смещают в продольном направлении на 1/4, начиная кладку каждого из них трехчетверками (кирпич, в котором отрублена 1/4 часть), а в поперечном тАФ на 1/2 кирпича. Забутку выкладывают из целых кирпичей и половинок.
При многорядной системе перевязки последовательно чередуют несколько ложковых рядов, перекрываемых одним тычковым. В этом случае вертикальные поперечные швы в смежных ложковых рядах сдвигают на 1/2, а в тычковых тАФна 1/4 кирпича. Продольные вертикальные швы остаются сквозными на высоту всех ложковых рядов. Количество ложковых рядов кладки зависит от толщины и вида кирпича. Так, при толщине кирпича 65 мм тычковым рядом перекрывают пять ложковых. Такую перевязку называют шестирядной (рис. VI.3,6). Если же толщина кирпича более 65 мм, перевязку ложковых рядов тычковым выполняют через каждые 0,4 м, считая от верха нижнего до низа верхнего тычкового ряда.
Трудоемкость кирпичной кладки в большой мере зависит от соотношения количества кирпичей, укладываемых в верстовые ряды и забутку. Класть забутку легче, чем верстовые ряды, для которых требуется более высокая квалификация каменщиков. Поэтому многорядная система перевязки, в верстовые ряды которой укладывается в 1,3 раза меньше, а в забутку в 2 раза больше кирпичей (при толщине стены 51 см), проще и выполняется быстрее двухрядной. Кроме того, многорядная система перевязки более экономична, так как требует меньше трехчетверок, на заготовку которых используют целый кирпич. Однако прочность многорядной кладки составляет 94% по сравнению с двухрядной (цепной). Высота возводимой свободно стоящей стены, согласно СНнП III-B.4-72, зависит от толщины и массивности кладки, а также от ветровой нагрузки и может достигать 8 м.
Узкие простенки и столбы кладут по четырехрядной системе перевязки (рис. VI. 3, в), в которой допускается совпадение поперечных вертикальных швов в трех смежных рядах кладки. Эти швы перевязывают кирпичами каждого четвертого тычкового ряда. Прочность четырехрядной кладки на 3% меньше цепной.
Кладку конструкций из кирпича начинают и заканчивают тычковыми рядами. Их располагают также в гнездах под балки, прогоны, фермы, мауэрлаты, на уровне обрезов стен под плиты, в выступающих рядах кладки (карнизы, пояски и др.) независимо от последовательности кладки рядов принятой системы перевязки. Тычковыми рядами связывают верстовые ряды с забуткой, перекрывая продольные швы, поэтому все они должны выполняться из целого кирпича. Столбы и простенки шириной 2,5 кирпича и менее следует выкладывать из отборного кирпича. Кирпич-половняк и кирпичный бой применяют лишь для забутки и малонагруженных каменных конструкций.
Кладка перемычек и карнизов. Проемы в стенах перекрывают по ходу кладки перемычками. В многоэтажном гражданском и промышленном строительстве они, как правило, сборные железобетонные. В малоэтажных зданиях можно устраивать кирпичные перемычки тАФ рядовые, клинчатые и арочные (рис. VI.3, гтАФж). Проемы пролетом до 2 м перекрывают рядовыми и клинчатыми перемычками, до 4 м тАФ арочными. В рядовых перемычках под нижний ряд кирпича укладывают в разостланный по опалубке слой цементного раствора толщиной 2тАФ3 см стальную арматуру из расчета по одному стержню сечением 20 мм2 на каждые полкирпича толщины стены (если проект не предусматривает более сильного армирования). Концы стержней, на которых имеются крюки, заделывают в простенки не менее чем на 25 см. Опалубку снимают через 5тАФ6 суток.
Клинчатые и арочные перемычки устраивают из фасонного или обычного кирпича (рис. VI. 3,е,ж). Во втором случае швам придают клинообразную форму (их толщина внизу тАФ не менее 5, вверху тАФ не более 25 мм). Такие перемычки выкладывают по опалубке с двух сторон в направлении от пят к середине. В центральный замковый ряд кирпич должен туго входить и плотно заклинивать перемычку.
При кладке карнизов допускается свес не более чем па 1/3 длины кирпича в каждом ряду, а общий вынос кирпичного неармированного карниза не должен превышать половины толщины стены. Если вынос запроектирован больший, кладку армируют или ведут по железобетонным карнизным плитам, заанкеренным в кладку стены.
Армирование кладки. Несущую способность сплошных стен повышают армированием швов. Толщина таких швов должна превышать диаметр уложенной в них стальной арматуры на 4 мм при соблюдении средней толщины шва для данной кладки. Столбы и простенки, воспринимающие большие нагрузки, армируют поперек кладки либо в продольном направлении.
Для поперечного армирования применяют проволочные сетки (прямоугольные или ВлзигзагВ»). Расстояние между стержнями сетки диаметром 3тАФ8 мм должно быть не более 120 и не менее 30 мм. При диаметре проволоки более 5 мм применяют сетки ВлзигзагВ» (рис. VI,4,а), располагая их в двух смежных швах кладки так, чтобы направление прутков было взаимно перпендикулярным. Сетки укладывают по проекту, но не реже чем через пять рядов кладки.
При продольном армировании стальные стержни арматуры по длине следует соединять сваркой. Если стержни стыкуют внахлестку (без сварки), их концы надо загибать в виде крюков и связывать проволокой.
Кладки стен с облицовкой кирпичом. Облицовывать стены лицевым кирпичом следует одновременно с их возведением.

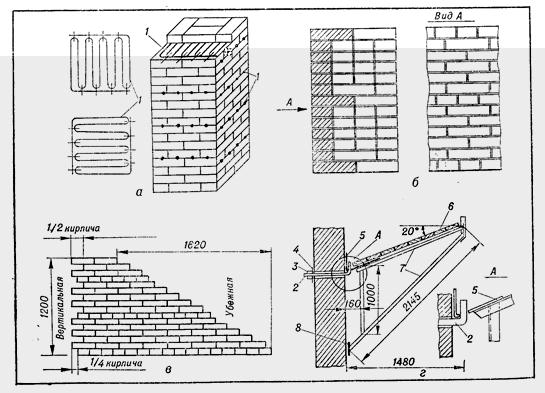

Рис. VI.4. Армированная кладка. Кладка с облицовкой. Устройство штраб.
Защитный козырек:
а тАФ армирование столба сетками ВлзигзагВ»; б тАФ многорядная кладка с облицовкой лицевым кирпичом; в тАФ штрабы тАФ вертикальная (слева) и убежная (справа); г тАФ защитный козырек; 1 тАФ сетка ВлзигзагВ»; 2 тАФ крюк; 3 тАФ гайка; 4 тАФ шайба; 5 тАФ опорный угольник; 6 тАФ деревянный настил; 7 тАФ кронштейн; 8 тАФ опорная планка.
Лицевой кирпич тщательно укладывают в наружный верстовой ряд, выполняя кладку по многорядной системе перевязки (рис. VI. 4,6). Швы кладки расшивают. Для наружной лицевой версты стен используют кирпич повышенного качества, однородный по цвету, с хорошо обработанными наружными поверхностями и кромками.
Облегченные стены возводят в основном в малоэтажных зданиях. Эти стены состоят из двух верстовых стенок толщиной в полкирпича, расстояние между которыми устанавливают теплотехническим расчетом. Промежуток между стенками заполняют легким бетоном или блоками-вкладышами (рис. VI.3, зтАФл). Иногда вместо легкого бетона и вкладышей для заполнения пустот применяют термоизоляционные сыпучие материалы, однако они менее эффективны, так как со временем оседают, образуя продуваемые участки в кладке. Верстовые стенки связывают растворными или кирпичными диафрагмами, тычковыми рядами, заходящими внутрь стены на полкирпича, или кирпичными вертикальными стенками, образующими замкнутые ВлколодцыВ». Для кладки облегченных стен можно применять кирпич-половняк, укладывая его изломом внутрь стены. Ряды из половняка должны чередоваться с ложковыми рядами из целых кирпичей. Тычковые ряды вертикальных поперечных диафрагм и тычковые горизонтальные ряды выполняют из целого кирпича. По сравнению с обычными стенами облегченные более экономичны по расходу кирпича (примерно на 40%) и легче по массе, но их кладка более трудоемка. Временные разрывы в любой кирпичной кладке по высоте продольных стен и примыкании внутренних стен к наружным в случае возведения их в разное время выполняют в виде убежной или вертикальной штрабы (рис. VI.4,e). В вертикальные штрабы нужно закладывать стальные связи из трех прутков диаметром 8 мм через каждые 2 м по высоте для укрепления примыкающей кладки. Параллельно с кладкой наружных стен между рядами кирпичей устанавливают крюки для крепления кронштейнов защитных козырьков (рис. VI.4, г) и стоек трубчатых лесов при кладке с них (см. с. 445). Для крепления в проемах стен оконных и дверных коробок в кладку заделывают деревянные антисептированные вкладыши.
Кладка сплошных кирпичных стен. Процесс кирпичной кладки состоит из установки и перестановки причалки; подачи и раскладки кирпича и раствора; укладки кирпича в версты и забутку; околки и тески кирпича (при необходимости); расшивки швов (при кладке под расшивку) и контроля правильности кладки. В зависимости от толщины стен и сложности кладки ее выполняют звенья каменщиков различного состава (от 2 до 5 человек).
Установка причалки. При кладке наружных верстовых рядов причалку устанавливают для каждого ряда, а при кладке внутренних верстовых рядов тАФ через каждые 2тАФ3 ряда. Чтобы причалка не провисала, под нее между порядовками через каждые 4тАФ5 м укладывают на растворе маячные кирпичи и на каждый из них на ребро кладут по второму кирпичу, зажимая между ними причалку. Порядовки, причальные скобы и причалку устанавливает и переставляет каменщик наиболее высокой квалификации.
Подача и раскладка кирпича и раствора. Для кладки наружного верстового ряда кирпич раскладывают на внутренней половине стены, для внутреннего верстового ряда тАФ на наружной половине, а для забутки тАФ на одном из верстовых рядов. Раскладку делают стопками по два кирпича параллельно оси стены тАФ для ложкового ряда и перпендикулярно к оси тАФ для тычкового ряда. Для стен толщиной в 1,5 кирпича все стопки кирпича раскладывают параллельно оси стены. Раствор подают лопатой в количестве, необходимом для образования горизонтального шва под 6тАФ7 кирпичей, и разравнивают его. При кладке столбов раствор набрасывают на середину столба, разравнивая его кельмой.
В зависимости от принятой системы перевязки, пластичности раствора, требуемого заполнения швов раствором и места кирпичей в ряду применяют следующие способы их укладки: вприсык, вприсык с подрезкой раствора и вприжим (в верстовые ряды), а также вполуприсык (в забутку).
При кладке стен впустошовку, т. е. с неполным заполнением швов, кирпич укладывают вприсык (рис. VI. 5,е). При этом способе раствор расстилают, отступая от края стены на 2тАФ3 см, грядкой толщиной 2тАФ3 и шириной 7тАФ 8см под ложковый ряд и шириной 20тАФ 21 см под тычковый. Каменщик, удерживая кирпич наклонно, загребает его гранью с подготовленной постели часть раствора, достаточную для образования вертикального шва, и, передвигая кирпич к ранее уложенному, осаживает его нажатием руки под причалку. Длина загребания раствора при кладке тычкового ряда тАФ примерно 10 см, ложкового ряда тАФ 5тАФ6 см. Вприсык кирпичи можно класть одновременно двумя руками.
Если кладку стен ведут с подрезкой, т. е. с полным заполнением швов, кирпич укладывают, как описано выше, а раствор, выжатый на лицевую поверхность стены, подрезают кельмой. Этот способ кладки называется вприсык с подрезкой раствора.
Для конструкций, воспринимающих значительные нагрузки, требуется более полное заполнение швов, и кирпич укладывают вприжим (рис. VI. 5, г). В этом случае, выкладывая верстовые тычковые ряды, каменщик кельмой загребает с постели часть раствора и одновременно прижимает его и очередной кирпич (извлекая кельму) к ранее уложенному кирпичу, уплотняя образовавшийся вертикальный, поперечный шов. Горизонтальный шов уплотняется легким постукиванием по кирпичу рукояткой кельмы. Выступивший на поверхность стены раствор подрезается.
Кирпич в забутку укладывают способом вполуприсык (рис. VI. 5, д). При этом каменщик низшего разряда подает и разравнивает раствор между выложенными верстовыми рядами, а каменщик более высокого разряда укладывает на него одновременно по два кирпича, следя, чтобы поверхности уложенных кирпичей были на одном уровне с верстовыми рядами. Частично незаполненные вертикальные швы заполняются при расстилании раствора под следующий ряд кладки.
Околка и теска кирпича. Для перевязки швов требуются неполномерные кирпичи (четверки, половинки и трехчетверки). Заготовляют их во время работы: сначала каменщик острием молотка-кирочки или ребром комбинированной кельмы делает насечки на двух противоположных плоскостях кирпича, затем резким ударом молотка-кирочки откалывает намеченную часть. Более сложную околку кирпича выполняют на станках.
Расшивку швов производят сразу же после кладки очередных трех-четырех рядов кирпича. Расшивают сначала вертикальные, затем горизонтальные швы и очищают их ветошью. Расшитые швы придают четкий рисунок наружной поверхности стены.
Возведение стен облегченной конструкции. В зависимости от конструкции облегченной стены устанавливают последовательность выполнения рабочих операций и состав звеньев. При возведении облегченных стен кирпич для кладки наружной версты раскладывают на внутренней версте, а для внутренней версты тАФ на наружной.
Для подачи и расстилания раствора применяют ковш-лопату. Кирпич кладут только вприжим, тщательно заполняя раствором горизонтальные и вертикальные швы.
Стены, пустоты в которых заполняют шлакобетоном (кирпично-бетонная кладка), возводят звенья-ВлдвойкиВ»: каменщик V разряда выкладывает верстовые ряды, проверяет правильность кладки и совместно с каменщиком II разряда заполняет пустоты шлакобетоном. Последний подает также на стену кирпич и раствор.
Стены с узлами жесткости и засыпкой пустот выкладывают звенья-ВлтройкиВ». Делянку звена при этом делят на две равные части: на одной половине каменщики IV и II разрядов выкладывают наружную и внутреннюю стенки толщиной в 1/2 кирпича и поперечные стенки на высоту шанца (до растворной диафрагмы). В это время второй каменщик II разряда на другой половине делянки засыпает пустоты на высоту шанца, уплотняет засыпку, расстилает раствор для растворной диафрагмы и укладывает арматуру. Затем каменщики меняются местами.
Кладка из огнеупорного кирпича. Каменные конструкции, эксплуатируемые в условиях высоких температур, например промышленные печи, котлы, борова, дымовые трубы, воздухонагреватели и т. п., возводят из огнеупорного кирпича (шамотного, динасового, магнезитового и др.) на огнеупорном растворе.
Кирпич хранят на приобъектном складе в пакетах по маркам, классам и сортам, защищая от увлажнения. Перед кладкой отбраковывают кирпич с отбитыми углами, ребрами к трещинами. Для особо ответственной кладки с толщиной швов до 1 мм кирпич сортируют по размерам, так как неправильная форма приводит к увеличению толщины шва, а шов в огнеупорной кладке менее прочей, чем кирпич.
Толщина швов огнеупорной кладки зависит от температурного режима: чем выше температура, тем меньше должна быть толщина шва. Существуют четыре категории, определяющие толщину шва огнеупорной кладки: I тАФне более 1 мм; II тАФ 2 мм; III тАФ 3 мм и IV тАФ более 3 мм. Вне категорий принята особо ответственная кладка, з которой швы не должны превышать 0,5 мм. Толщину шва считают выдержанной, если щуп такси же толщины, как шов, и шириной 15 мм проникает в него на глубину не более 20 мм.
В процессе кладки сначала подбирают и подгоняют друг к другу кирпичи, проверяя щупом величину зазора между ними, и, если надо, притирают их и укладывают насухо. Затем кирпичи по очереди снимают и кладут рядом в том порядке, в каком они были предварительно уложены в конструкции. После этого каждый кирпич укладывают на свое место, но уже на растворе, пользуясь приемами кладки из обычного кирпича.
Огнеупорные растворы должны быть близки по химическому составу, огнестойкости, шлако- и газостойкости к применяемому кирпичу. Так, шамотный кирпич укладывают на растворе, содержащем шамотный порошок и огнеупорную глину, и т. д.
На строительной площадке раствор готовят из сухих смесей (мертелей), доставляемых с заводских установок, и воды или жидкого стекла. Компоненты тщательно перемешивают в растворосмесителе. Для повышения пластичности в раствор добавляют огнеупорную глину или кальцинированную соду. Консистенция раствора зависит от толщины шва: для швов толщиной до 1 мм применяют жидкий раствор с осадкой конуса 6тАФ9 см; для швов толщиной 2 мм тАФ полугустой с осадкой конуса 5тАФ6 см и для швов толщиной 3 мм тАФ густой с осадкой конуса 3тАФ5 см.
Вертикальные поперечные швы перевязывают, смещая их на 1/4 или 1/2 кирпича вдоль стены по отношению к швам предыдущего ряда. Перевязка вертикальных продольных швов достигается чередованием тычковых и ложковых рядов по высоте кладки. Стены в 1/2 кирпича кладут только ложковыми рядами, в 1 кирпич тАФ только тычковыми и в 1,5 кирпичатАФтычковыми и ложковыми рядами. Конструкции радиальной формы кладут по шаблону, а арки и своды тАФ по опалубке из лекального и клиновидного кирпича.
2 Организация рабочего места и труда каменщиков.Рабочим местом каменщиков называется пространство, в пределах которого находится возводимая конструкция или ее часть, перемещаются рабочие, а также размещены требуемые для кладки материалы, инструменты и приспособления.

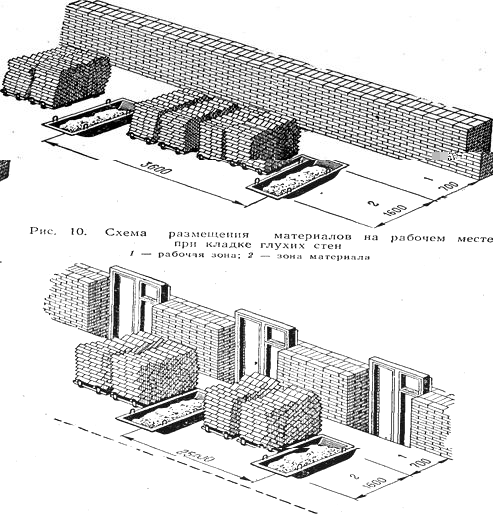

Рис. 11. Схема размещения материалов на рабочем месте при кладке стен с проемами: 1 тАФ рабочая зона; 2 тАФ зона материала
Рабочее место состоит из трех зон тАФ рабочей; материалов и транспорта (рис. VI. 6, а). Рабочая зона тАФ полоса шириной 0,6тАФ0,7 м между стеной к материалами тАФ отводится для работы каменщиков. Под зону расположения материалов (пакеты кирпича, ящики с раствором и др.) отводят полосу шириной 1тАФ1,1 м, а для зоны транспорта и прохода рабочих тАФ 0,8 м. Общая ширина рабочего места звена каменщиков составляет 2,5тАФ 2,6 м.
Материалы располагают так, чтобы их удобно было подавать к месту укладки. При возведении глухих стен чередуют вдоль фронта работ
Рис. VI.6. Организация рабочего места и труда каменщиков:
а тАФ рабочее место; б тАФ график производительности труда каменщиков: в тАФ работа звена-ВлдвойкиВ»: г тАФ то же, ВлтройкиВ»: 1 тАФ ящики с раствором; 2 тАФ пакеты кирпича; 3 тАФ линия увеличения высоты кладки; 4 тАФ кривая зависимости производительности труда от высоты кладки; I тАФ III тАФ зоны (рабочая, материалов и транспорта); Н тАФ каменщик низшего разряда; В тАФ каменщик высшего разряда
расположение раствора и кирпича. Если в стенах имеются проемы, кирпич размещают против простенков, а раствор против проемов. Для кладки столбов кирпич располагают по одну сторону столба, а раствор тАФ по другую. При кладке стен облегченной конструкции расположение кирпича надо чередовать с пакетами легкобетонных вкладышей. Возводя стены одновременно с их облицовкой, ширину зоны материалов увеличивают до 1,5 м, так как материалы должны быть расположены в два ряда: в первом кирпич и раствор, во втором тАФ облицовочный материал.
До начала кладки любого вида приготовляют кирпич на 2тАФ4 ч работы, причем раствор подают перед самым началом работы.
Производительность труда каменщиков в большой мере зависит от высоты уровня кладки. Наибольшей производительности каменщики достигают при укладке кирпича на высоте 0,5тАФ0,6 м от уровня рабочего места (рис. VI.6, б). В начале кладки и с увеличением ее высоты производительность уменьшается. Учитывая это, ярус кладки по высоте принимают при толщине стены до 2,5 кирпича тАФ 1,2 м, а при толщине 3 кирпича тАФ 0,9 м.
Организация труда бригады каменщиков состоит в определении уровня специализации отдельных звеньев, их квалификационного и численного состава, что обеспечивает наибольшую производительность труда и высокое качество кирпичной кладки.
Рабочие операции, составляющие процесс кирпичной кладки, не равноценны по сложности. Закреплять порядовку, устанавливать причалку, выкладывать верстовые ряды, облицовывать кладку и контролировать ее качество должен высококвалифицированный каменщик, а подавать и расстилать раствор, раскладывать кирпич и класть забутку могут каменщики менее квалифицированные.
Процесс кирпичной кладки может быть организован поточно-расчлененным или поточно-конвейерным (кольцевым) методом.
При поточнотАФрасчлененном методе бригада каменщиков занимает часть здания, в пределах этажа, называемую захваткой, которую разбивают на делянки и закрепляют за отдельными звеньями. Количество делянок на захватке принимают по числу звеньев в бригаде. При расчете размеров делянок исходят из условия, что за смену звено должно по всей длине делянки выложить стену на высоту яруса (1,1тАФ 1,2 м). Размер делянки (длину фронта работ) определяют по формуле
L =
м, (VI.4)
где N тАФ количество рабочих в звене; с тАФ продолжительность рабочей смены, ч; q тАФ выполнение нормы, %; V тАФ объем кладки на 1 м стены на высоту яруса, м3; Нвр тАФ норма времени на 1 м3 кладки, чел-ч.
Поточно-расчлененным методом работы ведут звенья тАФ ВлдвойкаВ», ВлтройкаВ», ВлчетверкаВ» и ВлпятеркаВ». При возведении стен со сложным архитектурным оформлением или большим количеством проемов, столбов или стен толщиной 1 и 1,5 кирпича и перегородок кладку следует вести звеном ВлдвойкаВ» (рис. VI.6, в). В таком звене каменщик VтАФVI разряда устанавливает причалку, укладывает кирпич и проверяет кладку, а каменщик III разряда перелопачивает в ящике раствор, подает н расстилает его, подает и раскладывает кирпич, помогает вести кладку забутки.
Кладку стен толщиной более двух кирпичей при цепной перевязке и толщиной более 1,5 кирпича тАФ при многорядной целесообразно вести звеном ВлтройкаВ» (рис. VI.6, г). В таком звене каменщик VтАФVI разряда устанавливает причалку, кладет версты и проверяет правильность кладки; один из каменщиков III разряда подает и расстилает раствор, подает и раскладывает кирпич, а второй тАФ кладет забутку.
При возведении стен толщиной не менее двух кирпичей с облицовкой фасадов и установкой архитектурных деталей эффективны звенья ВлчетверкиВ», когда каменщик VтАФVI разряда вместе с каменщиком III разряда устанавливают элементы облицовки и крепят архитектурные детали, а двигающиеся за ними каменщики IV и III разряда выполняют кирпичную кладку.
Наиболее эффективно вести кладку стен простой и средней сложности толщиной в два кирпича и более звеном ВлпятеркаВ».
7.7.3.2. При поточно-конвейерном (кольцевом) методе делянки не выделяют, а звенья-ВлшестеркиВ» перемещаются по захватке вдоль возводимой стены и каждое звено кладет один ряд. Этот метод эффективен при возведении зданий несложной формы со стенами простой и средней сложности толщиной 2тАФ3 кирпича, с проемностью до 40 % и малым объемом кладки внутренних стен. В звене ВлшестеркаВ» работают ВлдвойкамиВ». Первая ВлдвойкаВ» выкладывает наружную версту ряда, вторая тАФ внутреннюю и третья тАФ забутку. Двигаются ВлдвойкиВ» звена непрерывно по кольцу захватки.
3 Кладка из камней правильной формы.Применение мелких блоков. Природные и искусственные камни правильной формы для мелкоблочной кладки должны иметь размеры и массу, допускающие их укладку вручную. Среднюю толщину швов принимают такой же, как при кирпичной кладке (горизонтальных тАФ 12, вертикальных тАФ 10 мм).
7.8.1. Кладки из природных и бетонных камней. При кладке из пильных известняков-ракушечников и туфов вертикальные поперечные швы надо перевязывать тычковыми рядами в каждом втором, а из бетонных сплошных и пустотных камней тАФ не реже чем в каждом третьем ряду. Бетонные камни с несквозными пустотами кладут отверстиями вниз.

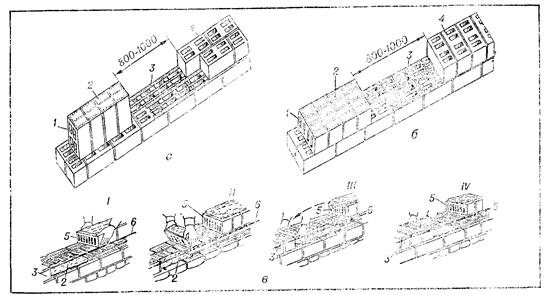

Рис. VI.7. Кладка из бетонных и керамических камней:
а тАФ кладка ложкового ряда из бетонных камней; бтАФто же, тычкового ряда;
в тАФ кладка из керамических камней; IтАФIVтАФ последовательность кладки керамических камней тычкового ряда; 1, 4 тАФкамни, подготовленные для кладки ложкового и тычкового рядов; 2 тАФ постель из раствора; 3 тАФ уложенные камни; 5 тАФ укладываемые камни; 6 тАФ причалка.
Укладывая камни со сквозными пустотами, последние, если это предусмотрено проектом, засыпают сухими материалами и послойно уплотняют их штыкованием. Кладку из мелких блоков ведут на растворе подвижностью 9тАФ13 см погружения стандартного конуса. Раствор для постели под сплошные камни подают специальным лотком, а под блоки с пустотами тАФ ковшом, позволяющим укладывать раствор полосами.
Мелкоблочная кладка, в зависимости от массы блоков (16тАФ25 кг), ведется звеном ВлдвойкаВ» или ВлтройкаВ». Для образования вертикальных поперечных швов камни в процессе кладки раскладывают на стене так, чтобы поверхности, на которые наносят раствор, были наверху. Для ложкового ряда камни раскладывают стоймя, или на тычок (рис. VI.7,a), а тычкового тАФ на ребро, т. е. на ложок (рис. VI. 7,6). Раствор наносят на постель и верхние поверхности подготовленных к укладке камней. Каменщик укладывает камни двумя руками. Отделив камень от наверстанного ряда, каменщик подносит его к месту укладки и в ложковом ряду переводит из вертикального положения в горизонтальное, а в тычковом тАФ поворачивает камень с ложка на постель, плотно прижимает к ранее уложенного и осаживает. Уложив несколько камней, он подрезает кельмой раствор, выступивший на лицевой стороне.
Кладку из керамических пустотных камней выполняют с поперечной перевязкой вертикальных швов тычковыми камнями, укладываемыми не реже чем через три ряда по высоте стены. Подвижность раствора должна быть не менее 7тАФ8 см погружения стандартного конуса. Для заполнения поперечных вертикальных швов в тычковых рядах раствор наносят на грани камней предварительно (до их укладки), а в ложковых рядах тАФ в процессе кладки. При небольшом фронте работ (короткие простенки) кладку ведут звеньями ВлдвойкаВ» или ВлчетверкаВ». Во время кладки тычкового ряда (рис. VI.7,e) каменщик III разряда наверстывает камни на стену плашмя вплотную один к другому, подает и расстилает раствор на стене для постели и на наверстанных камнях для вертикальных швов. Каменщик IV разряда разравнивает раствор кельмой, затем двумя руками берет камень за торцовые грани, подносит к месту укладки и, повернув его на 90о, прижимает к ранее уложенному камню и осаживает (рис. VI.7,в, IтАФIV).
При кладке ложкового ряда каменщик III разряда наверстывает камни и расстилает на стене раствор для постели, каменщик IV разряда разравнивает раствор постели для укладки 2тАФ3 камней, захватывает кельмой раствор, наносит его на тычковую грань ранее уложенного камня и, придерживая раствор кельмой, левой рукой берет очередной камень за боковые грани и прижимает к полотну кельмы. Затем движением вверх вынимает кельму из образовавшегося вертикального шва, прижимая камень и осаживая его.
При кладке стен из мелких блоков сначала выкладывают наружную версту, затем забутку и только после этого внутреннюю версту. Забутку кладут так же, как и верстовые ряды.
Тесовая кладка. Тесовой называется кладка из природных камней правильной формы, с лицевой поверхностью, обработанной Влпод шубуВ», шлифованной или полированной.
Тесовой кладкой облицовывают каменные или бетонные поверхности для предохранения их от внешних воздействий и придания монументальности определенной части здания или сооружения. Камни массой более 80 кг укладывают с помощью кранов. Сначала камень выверстывают насухо на клиньях, придают ему проектное положение, затем поднимают, расстилают на версте раствор и опускают камень на прежнее место. После установки камня в проектное положение швы снаружи конопатят и заливают цементным раствором. Отдельные камни связывают между собой металлическими скобами или планками, которые вставляют в специальные углубления в камнях и заливаю, жирным цементным раствором.
Перегородки из искусственных камней. В перегородках из гипсовых плит, шлакобетонных и керамических камней обязательно перевязывают швы. Для сопряжения перегородок с капитальными стенами в их кладке оставляют пазы, в которые потом заводят камни перегородки. Если пазы не сделаны, в швы стены по линии примыкания перегородки забивают отрезки арматурной стали.
Со столбами перегородки сопрягают при помощи выступающих штраб или стальных стержней, забиваемых в швы кладки столба. Такие же сопряжения устраивают в местах пересечения перегородок. Шлакобетонные и керамические пустотелые камни укладывают на цементном или сложном растворе так, чтобы их пустоты располагались вертикально. В гипсовых плитах, укладываемых только на гипсовом растворе, пустоты должны быть расположены горизонтально.
К началу устройства перегородок надо установить дверные блоки (коробки), закрепив их в распор с междуэтажным перекрытием, и использовать как вертикальные направляющие.
Кладку перегородок ведут звеном ВлдвойкаВ».
4 Кладка камней неправильной формы.Бутовая кладка. Бутовой называется кладка из природных камней неправильной формы, связанных между собой строительным раствором. Для бутовой кладки применяют камни разной величины, но не тяжелее 50 кг, в том числе рваный камень неправильной формы, постелистный, у которого две примерно параллельных плоскости, и булыжник, имеющий округлую форму.
Из бута возводят фундаменты, стены подвалов, подпорные стены, опоры и другие конструкции, а в районах с большими запасами постелистого камня тАФ стены малоэтажных зданий.
Кладку ведут рядами по возможности одинаковой толщины с перевязкой швов, чередуя в каждом ряду тычковые и ложковые камни (рис. VI.8,а). Углы примыкания и пересечения, а также верстовые ряды выкладывают из более крупных постелистых камней. Перед укладкой камни очищают, а в сухую жаркую и ветреную погоду тАФ смачивают водой.
При бутовой кладке используют тот же инструмент и приспособления, что и для кирпичной кладки. Кроме того, нужны кувалды (прямоугольная для разбивки камней и ос
