МИНИСТЕРСТВО ОБРАЗОВАНИЕ РЕСПУБЛИКА БЕЛАРУСЬ
БЕЛОРУСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
К КУРСОВОЙ РАБОТЕ
по дисциплине ВлархитектураВ»
на тему:
Вл10-ти квартирный жилой дом в городе Гомеле.В»
ВЫПОЛНИЛ: ПРОВЕРИЛ:
СТУДЕНТ гр.ПК -21 ПРЕПОДАВАТЕЛЬ
Власов Ю.А. Карамышев А.С.
2003
Паспорт проекта 10-квартирного жилого дома в г. Гомеле.
План 1-го этажа. План 2-го этажа.
1.Исходные данные для проектироваВнния
1.1. Климатические данные пункта строительства
Гомель расположен во 2-м климатическом поясе. Этот район характеризуется умеренными температурами зимой и летом. ОсВнновные климатологические данные по городу Гомелю (СниП 2.01.01-82 ВлСтроительВнная климатология) приведены в таблице 1.1.1.
Таблица 1.1.1.
| КлиматолоВнгический район строительВнства | Расчетные температуры наружного воздуха, В°С | Влажностно-климатологичеВнская характериВнстика района строительства |
| Абсолютно минимальная температура | Средне тАУ максиВнмальное значение холодной пятидневки | Средне тАУ миВннимальное значение нльное значение нх суток | Средняя темпераВнтура за июль |
| ||В | -32 | -24 | -28 | 17,8 | Зона нормальВнная |
1.2 Санитарно-гигиенические требования
В соответствии со СНиП 2.08.01-89 ВлЖилые зданияВ» здание должно быть оборудовано водопроводом, канализацией, горячим водоснабжением, центральным отоплением, вентиляцией, электроосвещением, газоснабжение и слаботочными устройствами (радио, телефон, телевидение).
Основные санитарно-гигиенические требования к помещениям квартир приведены в таблице 1.2.1.
Таблица 1.2.1.
Расчетная температура внутреннего воздуха в жиВнлых помещениях, оC | Относительная влажВнность внутреннего возВндуха, % | Минимальная высота помещений, м |
| 18 табл. 10 /2/ | 30-60 табл. 1 /3/ | 2,5 п. 1.1 /2/ |
В соответствии со СНиП [2] продолжительность инсоляции должна быть обеспечена в 1-2-3-комнатных квартирах не менее чем в одной комВннате. В общежитиях должно инсолироваться не менее 60% жилых комнат.
Естественное освещение должны иметь жилые комнаты, кухни, входВнные тамбуры, лестничные клетки, общие коридоры в жилых зданиях. При этом отношение площади световых проёмов всех жилых комнат и кухонь к площади пола этих помещений не должно превышать 1: 5,5. Минимальное отношение не менее 1:8.
Помещение должно иметь проветривание через фрамуги или форточки.
Лестничные клетки должны быть освещены через окна в наружных стёклах каждого этажа, проветривание лестничной клетки должно быть обеспечено через открывающиеся остеклённые проёмы площадью открыВнваВнния на каждом этаже не менее 1,2 м2.
При входе в секции должны быть предусмотрены тамбуры с двумя ряВндами дверей.
1.3. Характеристика класса здания
Заданием предусмотрено запроектировать здание 2 класса. По СНиП [2] жилые здания 2 класса должны быть запроектированы по долговечности и стойкости основных конструкций не ниже 2 степени. Требуемые грунты возгораемости и минимальные пределы огнестойкости основных строительных конструкций (в часах) приведены в табл. 1.3.1. (СНиП [4]).
Таблица 1.3.1.
| Степень огнеВнстойкости здания | Основные строительные конструкции |
| Несущие стены и стены лестничных клеток | Лестничные площадки и марши в лестВнничных клетВнках | Внутренние несущие стены и переВнгородки | Конструкции междуэтажных и чердачных перекрытий |
| || | Несгораемые 2 | Несгораемые 1 | Несгораемые 1 | Несгораемые 0,75 |
Заданием на проектирование предусмотрены стены кирпичные эффективной кладки, перекрытия и лестницы - железобетонные, перегородки тАУ гипсобетонные. Фактические группы возгораемости и степень огнестойкости основных конструкций приведены в таблице 1.3.2.
Таблица 1.3.2.
| Стены из обыкноВнвенного глиняного кирпича d ³ 380 мм | Лестничные плоВнщадки и марши из сборного железобеВнтона | Гипсобетонные пеВнрегородки толщина > 3 см | Железобетонные сборные плиты(арматура из стали классов А-I; А-II; А-IV |
Несгораемые | Несгораемые 1,1 | Несгораемые 2,2 | Несгораемые 0,9 |
1.4. Требования функционального процесса
В нашем случае в квартирах должны быть предусмотрены следующие помещения:
- жилые тАУ общая комната и спальня;
- подсобные тАУ кухня, передняя, ванная, туалет, хозяйственная кладоВнвая или шкаф, а также могут быть предусмотрены антресоли.
В квартирах следует предусматривать места для устройства встроенВнных шкафов для одежды и других предметов домашней утвари.
Площадь жилой комнаты и кухни должна быть не менее 8 м2. В однокомнатных квартирах допускается устройство совместных санузлов. Двери уборной, ванной и совмещённого санузла должны открываться наружу.
Вход в помещение, оборудованное унитазом, непосредственно из кухни и жилых помещений не допускается.
Не допускается размещение уборной и ванной непосредственно над жилыми комнатами и кухнями.
Ширина подсобных помещений квартир должна быть, м не менее:
кухня тАУ 1,7 м; передняя тАУ 1,4 м; внутриквартирные коридоры тАУ 0,85 м;
уборные тАУ 0,8 м;
Функциональное и акустическое зонирование помещений квартир должно обеспечивать комфортные наилучшие условия.
2. Объёмно планировочное решение здания
Данный 10-ти квартирный жилой дом является двухсекционным с использованием секции Т1-1-2.
Секция относится к категории секций частично ограниченной ориентаВнции. Она допускает меридианную ориентацию на местности, то есть распоВнложение продольной оси здания в направлении север-юг с допускаемым угВнлом отклонения не более 30о.
Квартиры имеют раздельные санузлы. Спальные комнаты во всех квартирах располагаются в глубине квартир, что позволяет получить высокий акустический комфорт.
Квартиры имеют встроенные шкафы, открывающиеся в внутрикварВнтирные коридоры. Площади жилых комнат и вспомогательных помещений приняты в соответствии со СНиП [2].
Общие комнаты и спальни имеют пропорции длины и ширины близВнкие к прямоугольнику, что позволяет лёгкую и вариантную расстановку меВнбели.
В данном курсовом проекте здание является двухэтажным с высотой этажей принятой 2,8 м. Здание безподвальное.
3.Инженерное оборудование здания.
Здание оборудовано центральным отоплением от района ТЕЦ, приборы отопления тАУ батареи радиаторы N1 тАУ 140, расположены в подоконных нишах.
Ванна, умывальник, раковина мойка обеспечиваются холодной и горячей водой из системы горячего водоснабжения от районной ТЕЦ.
Ванная комната оборудована чугунной ванной длинной 170см., уборные тАУ керамическим унитазами с низко расположенными смывными бочками.
Канализационная система дома отводится к городским канализационным сетям. Вентиляция предусмотрена естественная, вытяжка через вентиляционные каналы, расположенные во внутренних стенах по осям. Вентиляционные решетки в кухне, санузлах и ванных.
Здание оборудовано скрытой электропроводкой, поквартирными электросчетчиками, расположенными на лестничных клетках (площадках). Радио телефоны установлены во всех квартирах, телеантенны тАУ коллективные. Кухни оборудованы 4-х конфорочными газовыми плитами.
4. Внутренняя отделка помещений.
Внутренняя поверхность стен и перегородок оштукатуриваются известковой тАУ песчаным раствором. Стены ванных комнат и санузлов обшиваются керамической плиткой на высоту 1,8 м.
Потолки всех помещений окрашиваются в белый цвет водоэмульсионной краской, стены жилых комнат и пристроек оклеиваются высококачественными обоями, стены кухни моющимися обоями.
Столярные изделия (оконные рамы, двери) окрашивают белой эмалью за два раза после шпаклевки и грунтовки.
Полы в жилых комнатах приняты из досок по лагам (первый этаж).
Аналогичные полы на кухне, в прихожей и коридоре, полы в ванной комнате и в санузле покрыты керамической плиткой на цементно-песчаном растворе.

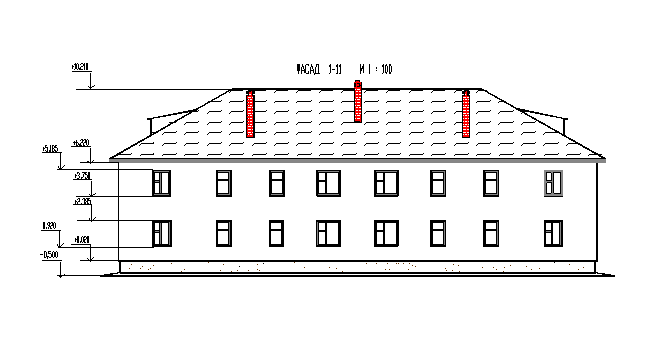

5. Фасады
Фасады решены в простых лаконичных формах, характерных для архитектуры современного жилого здания.
Ритм, размеры и пропорции окон позволяют полностью выявить внутреннюю структуру жилого дома.
Так как наружные стены выполнены из лицевого красного кирпича, то дополнительной отделки стен не требуется, фундаментные блоки на фаВнсаде штукатурятся известково-песчаным раствором и окрашиваются фасадВнной краской.
Фактура и цвет железобетонных перемычек сохраняются без специальной окраски.
Наружные поверхности оконных переплётов окрашиваются за два раза масляной краской.
6. Конструктивное решение здания.
6.1 Конструктивный остов здания.
Несущий остов здания составляют массивные кирпичные стены и ж/б перекрытия и покрытие. Несущими являются поперечные стены. Продольные стены являются самонесущими. Шаг стен 12,6 и 3 м (по осям).
6.2 Фундаменты.
Фундаменты под наружные и внутренние стены ленточные сборные железобетонные. Фундаменты монтируются кранами отдельными элементами.
6.3 Стены.
Внутренние стены выполняются из полнотелого глиняного кирпича на цементно песчаном растворе толщиной 380 мм. Во внутренних стенах располагаются вентиляционные каналы сечением 140∙140мм.
Кладка наружных стен колодцевая из керамического эффективного кирпича с гибкими связями.
Утеплитель тАУ полистеролбетонные плиты 240 мм. Гидроизоляционная пленка.
6.4 Перекрытия.
Перекрытия между этажами и чердачные выполняются из сборных ж/б изделий по общесоюзному каталогу.
Используются при типоразмера предварительно напряженных панелей с круглыми пустотами длинной 2980 и 5980, шириной 1190 и 1490 мм, толщиной 220м.
6.5 Перегородки.
Перегородки, разделяют жилые комнаты, выполнены из гипсобетонных изделий δ=80 мм.
Межквартирные перегородки и перегородки санузлов выполнены из керамического кирпича δ=120 мм.
6.6 Лестницы.
Лестницы запроектированы из укреплённых ж/б элементов тАУ площадок и лестничных маршей, лестничные площадки и марши приняты по общепринятому каталогу.
6.7 Крыша.
Запроектирована чердачная четырех скатная (полувальковая) крыша из метало- черепицы МП " Монтеррей " по деревянной обрешетке.
Сечение строил 200 ∙ 80 мм, обрешетки 40 ∙ 40 мм.
6.8 Окна и двери.
Окна и балконные двери принял с тройным остеклением по СТБ 939-93 следующих марок ОДЗС 15 ∙ 18, ОДЗС 15 ∙ 12, ОДЗС 9 ∙ 18.
Все двери приняты деревянными по СТБ 1138-98 следующих марок:
ДНДГ 21 ∙ 13, ДВДТ 21 ∙ 9П;
ДВДГ 21 ∙ 7 ЛП, ДВДТ 21 ∙ 7П;
ДВДО 21 ∙ 13, ДВДО 21 ∙ 9, ДВДО 21 ∙ 9Л;
ДВДО 21 ∙ 8, ДВДО 21 ∙ 8Л;
7. Теплотехнический расчет наружных стен.
