Пределы обезуглероживания металлического расплава под окислительным шлаком

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ

ФЕДЕРАЦИИ

ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ

УНИВЕРСИТЕТ

Кафедра металлургии

чёрных металлов

Курсовая работа

ВлПределы обезуглероживания металлического расплава под окислительным шлакомВ»

Выполнил: студент группы

ЧМ-00-2 Дарчев Н.Н.

Проверил: Петрикин Ю.Н.

ЛИПЕЦК - 2002

Оглавление

Диаграмма состояния двухкомпонентной системы CaO и MnO.тАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж2

Цель работытАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..4

Пояснение к работетАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..4

Задание для курсовой работытАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..4

Расчёт энергии смешения компонентов оксидной

системы по диаграмме состояниятАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж..5

Определение пределов обезуглероживания

металлического расплава под окислительным шлакомтАжтАж7

Список использованной литературытАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.10

Цель работы

Применение теории активности и термодинамики оксидных ионных расплавов в расчётах межфазного равновесия в системе Влметалл-шлакВ». Оценка пределов обезуглероживания расплавов на основе железа и никеля, находящихся под окислительным шлаком.

Пояснение к работе

Многие мари высоколегированной стали имеют содержание углерода не выше 0,12%. Получение низких и особо низких (≤0,03%) концентрация углерода в стали и сплавах на никелевой основе является важной задачей в теории и практике металлургического производства. Значительная роль в этом отводится окислительной способности шлаков. Содержание углерода при длительных выдержках металла под окислительным шлаком стремится к постоянной величине, которая представляет собой фактический предел обезуглероживания. Этот предел зависит от составов шлака и металла, а также от температуры.

Задание к работе

Вычислить энергию смешения компонентов системы CaO-MnO.
Рассчитать пределы обезуглероживания металлического расплава под окислиВнтельным шлаком при температуре 1600 ⁰C.

Расчёт энергии смешения компонентов оксидной системы по диаграмме состояния.

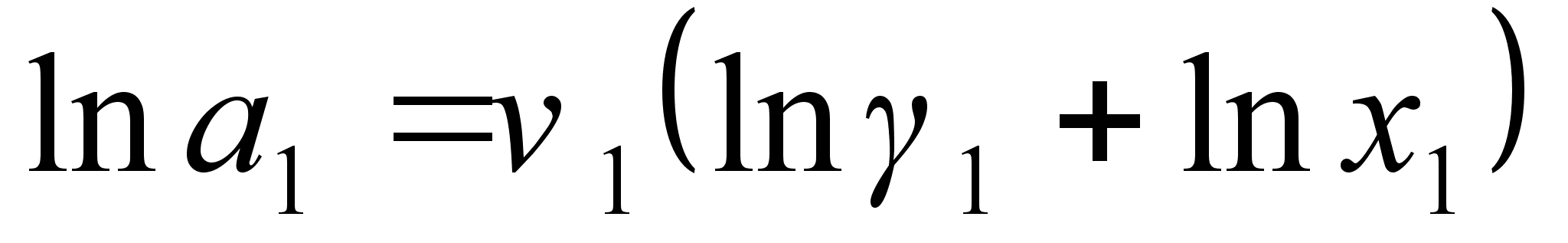

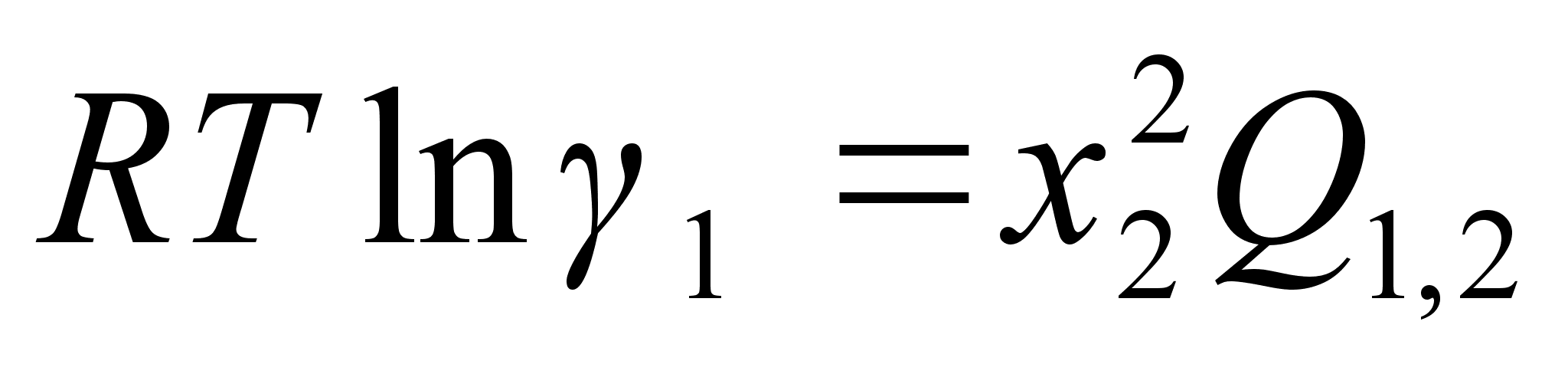

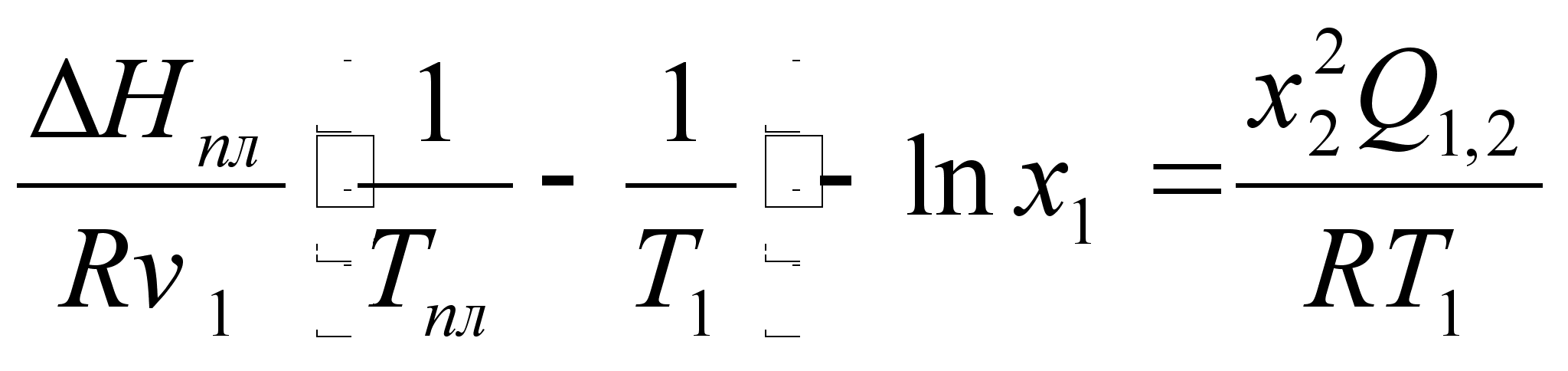

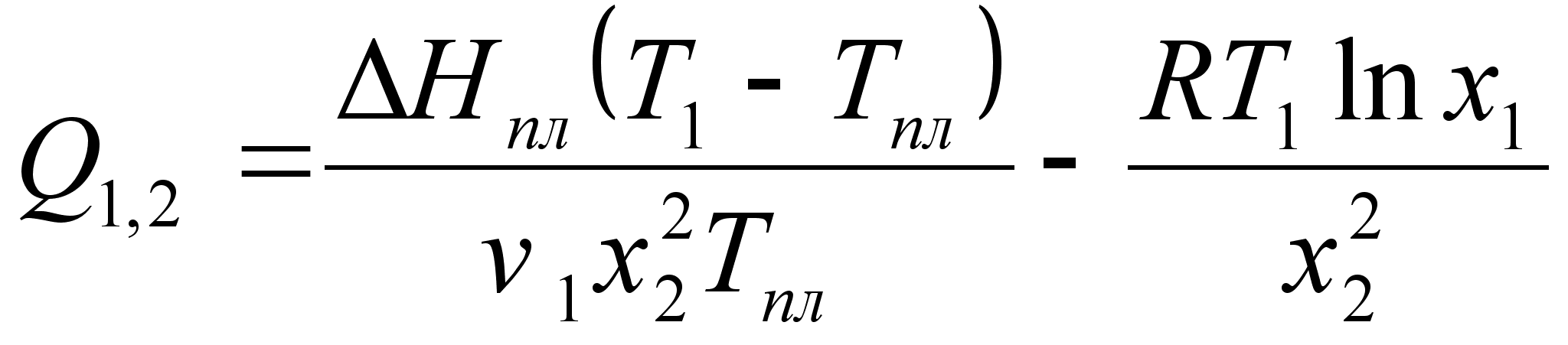

Вывод уравнения энергии смешения компонентов двухкомпонентВнной системы.

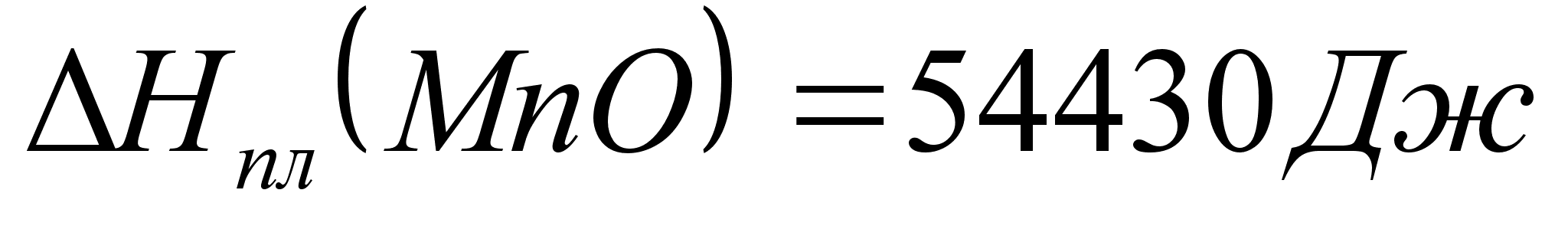

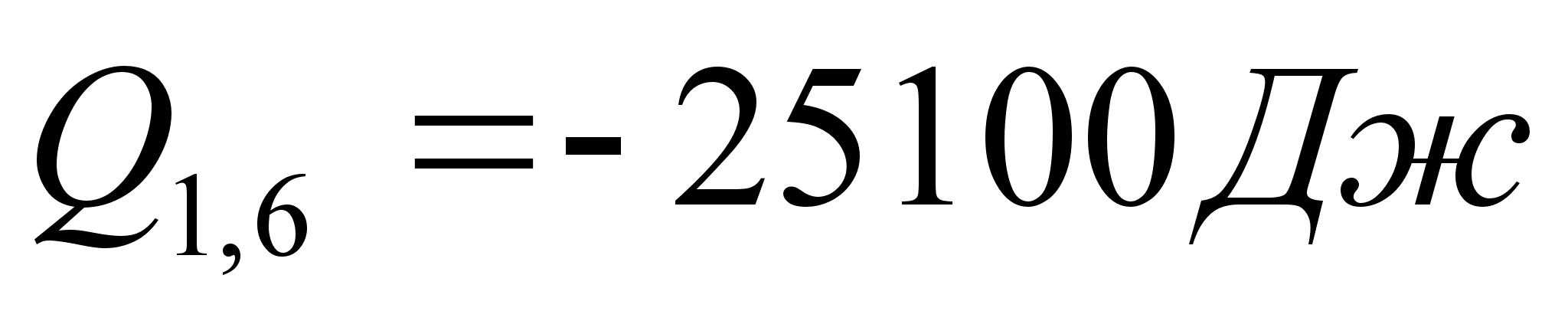

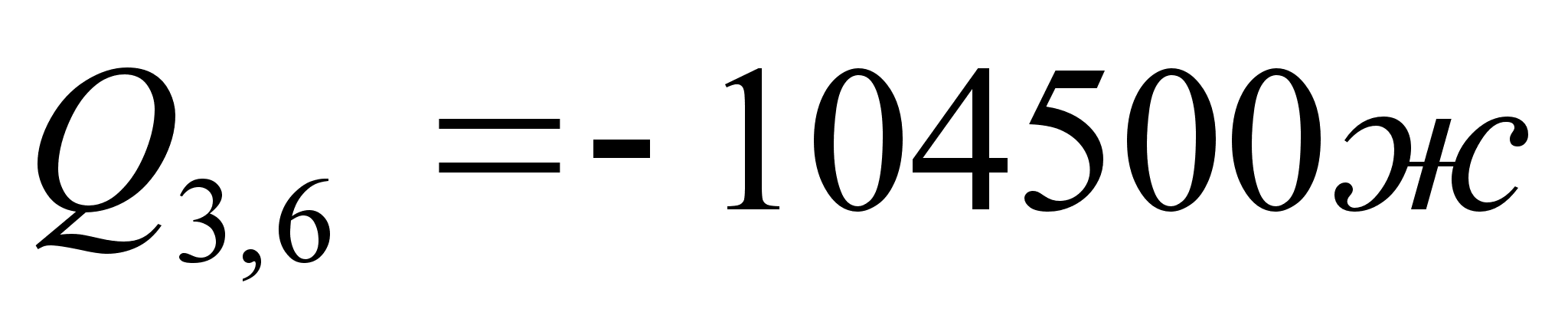

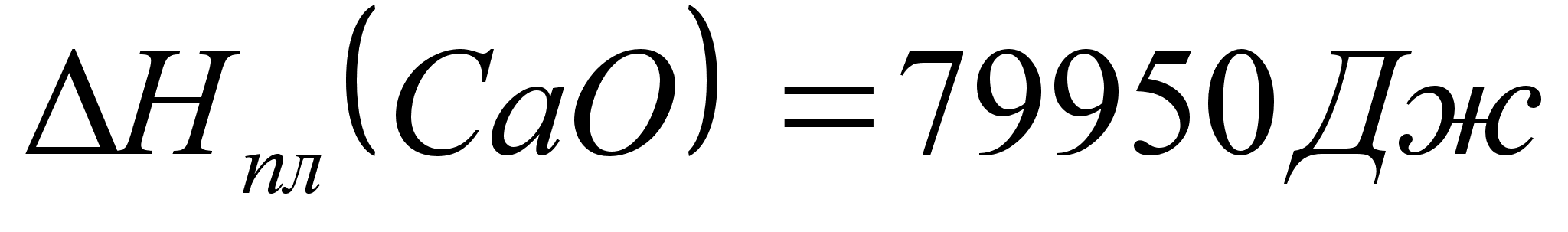

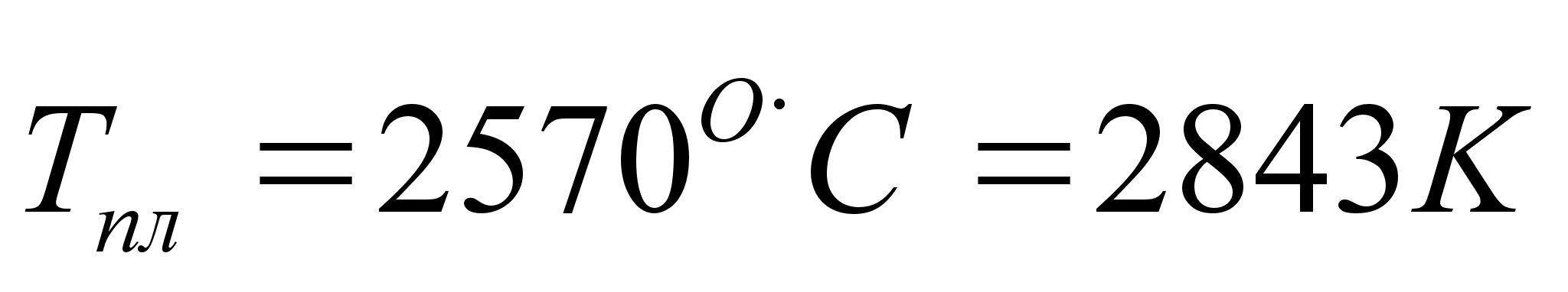

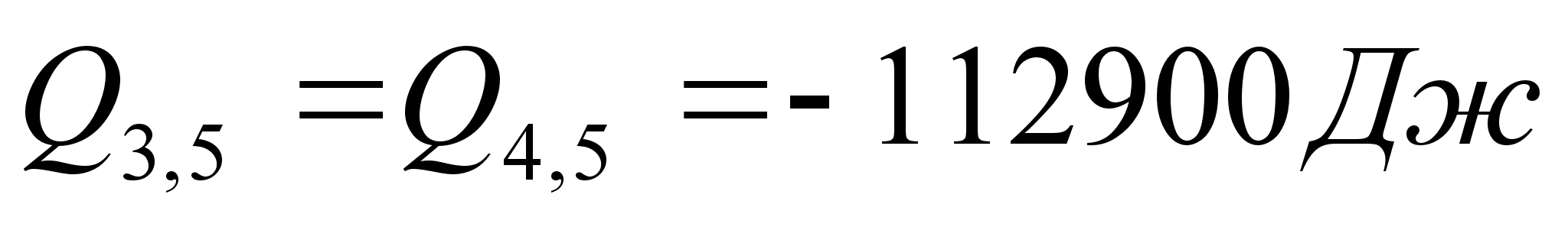

Расчёт энергии смешения CaO и MnO.

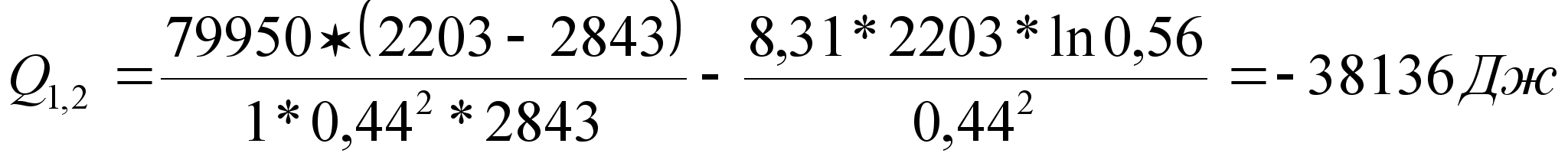

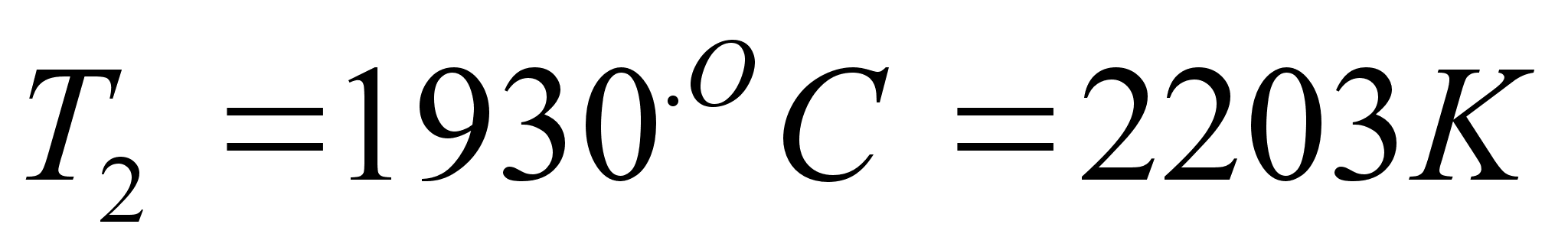

В точке I20% CaO и 80% MnO

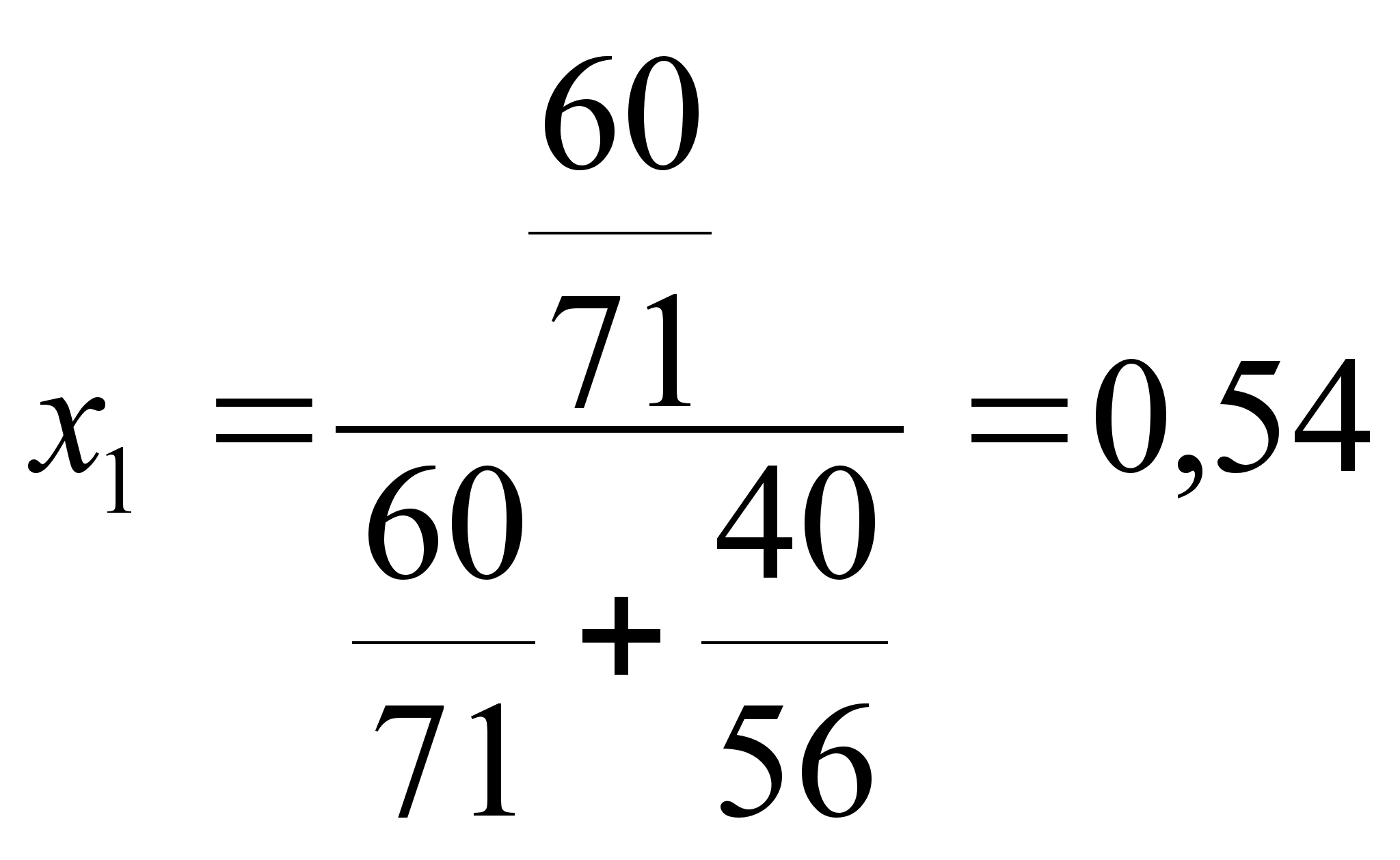

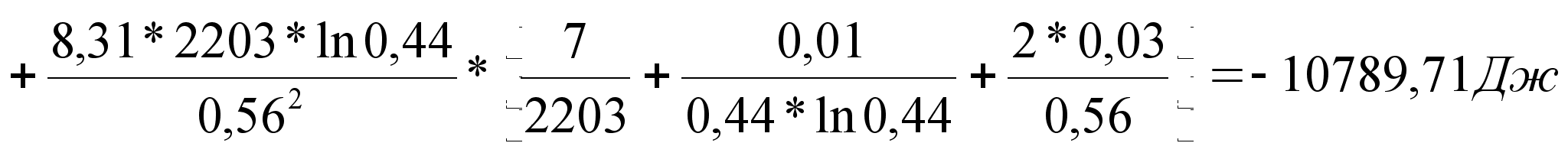

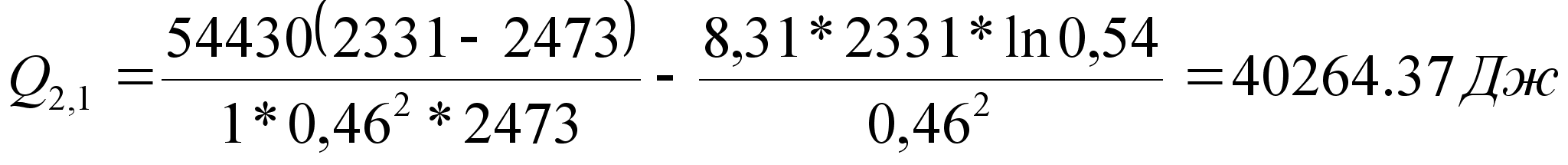

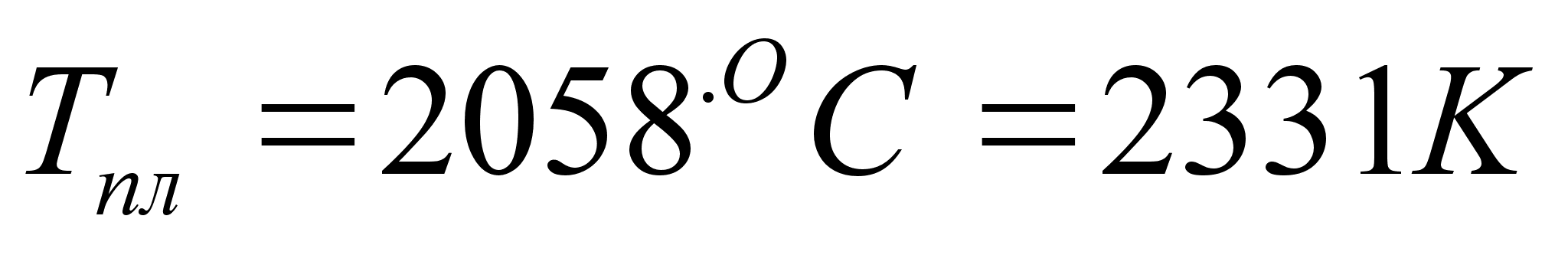

В точке 2 60% CaO и 40% MnO

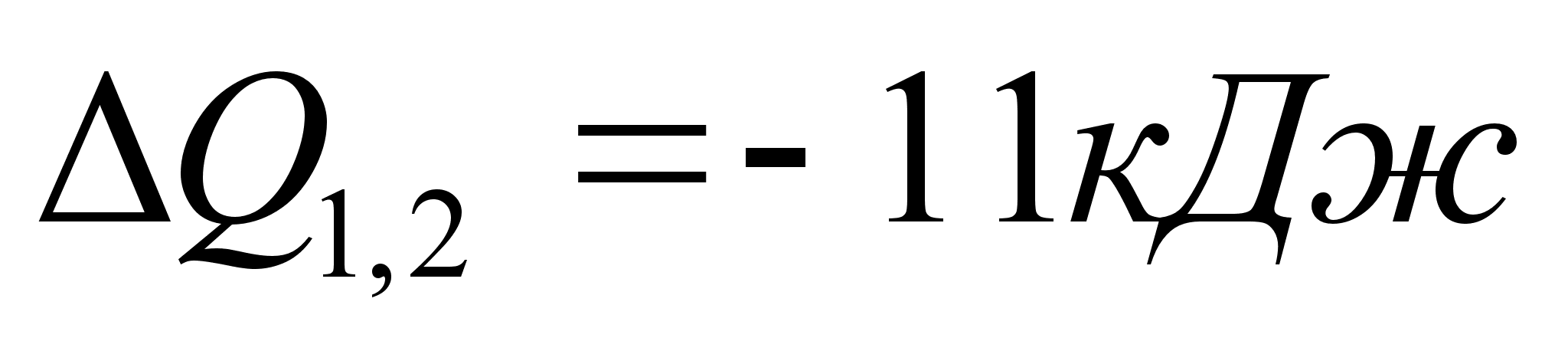

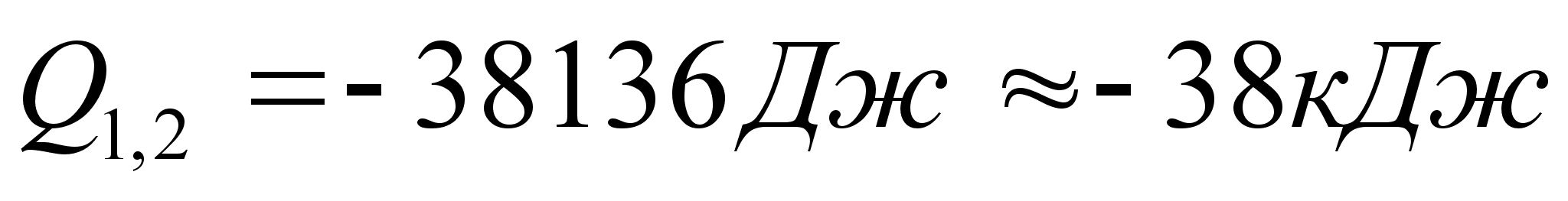

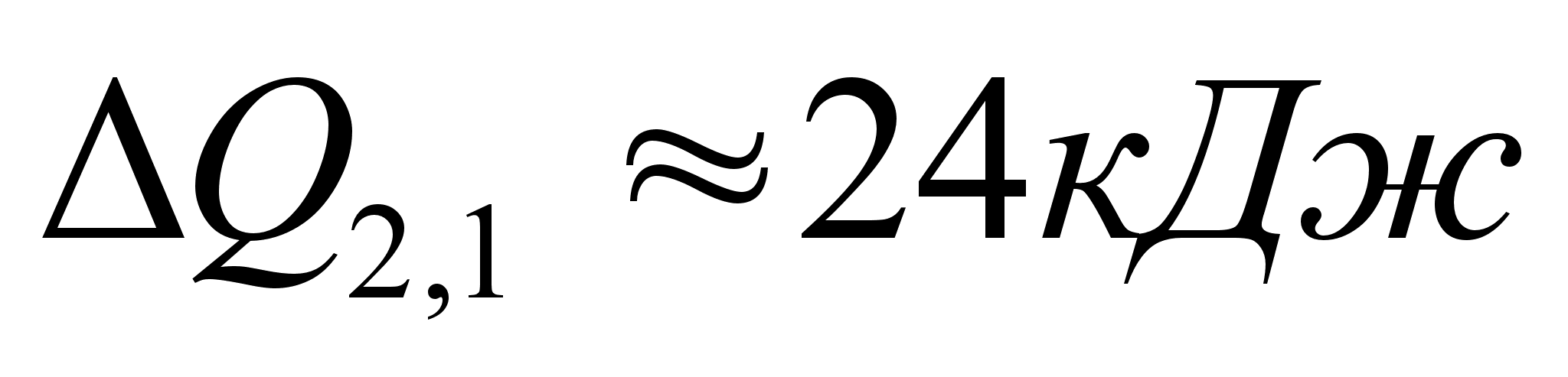

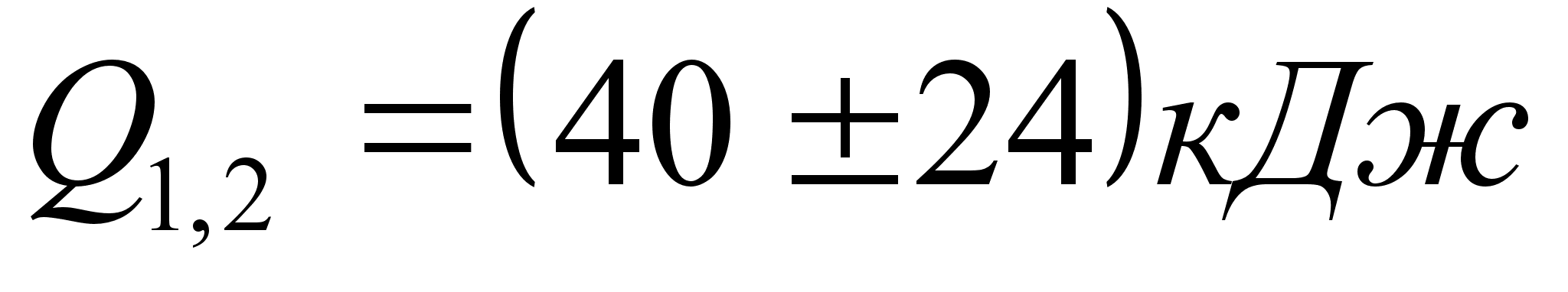

Вывод по расчёту энергии смешения CaO и MnO.

Полученные в результате расчёта значения энергии смешения CaO и MnO незначительно отличаются друг от друга. Этот факт указывает на то, что система CaO-MnO представляет собой идеальный раствор, для которого Q_2,1=Q_1,2. Принимая во внимание то, что полученные значения энергий смешения имеют разные знаки, можно предположить, что энергия смешения CaO и MnO равна нулю.

Определение пределов обезуглероживания металлического расплава под окислительным шлаком.

Состав шлака

Вещество

FeO

NiO

CaO

CaF₂

SiO₂

MgO

Al₂O₃

(C)_факт

Содержание

в шлаке

(% по массе)

13,20

0,46

59,5

10,86

4,55

5,43

6,00

0,047

N компонента	1	2	3	4	5	6	
Оксид	FeO	NiO	CaO	MgO	SiO₂	Al₂O₃	-
Мол. вес	72	74.6	56	40.3	60	102	-

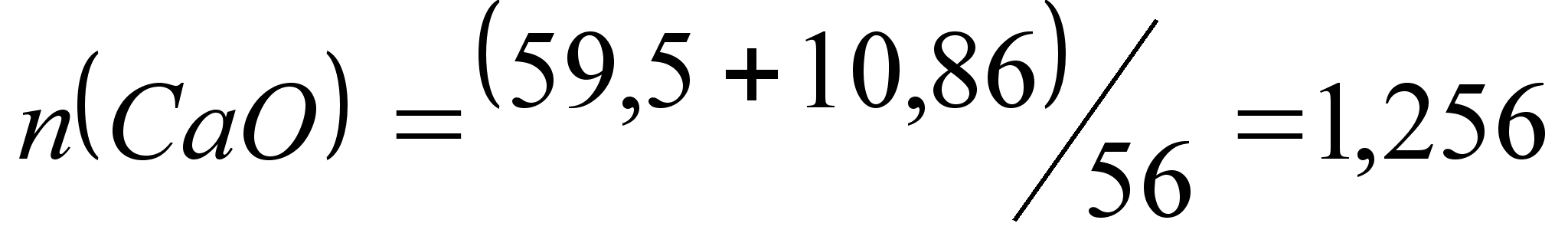

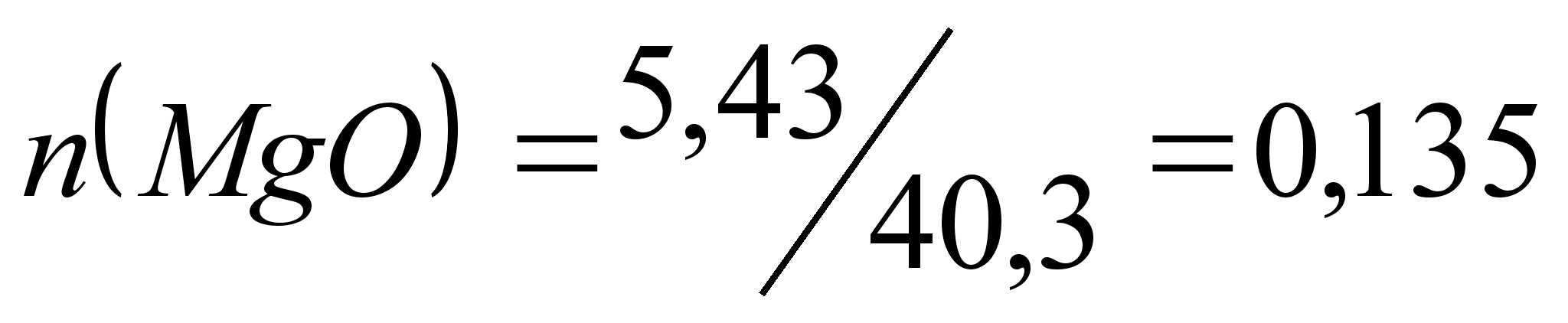

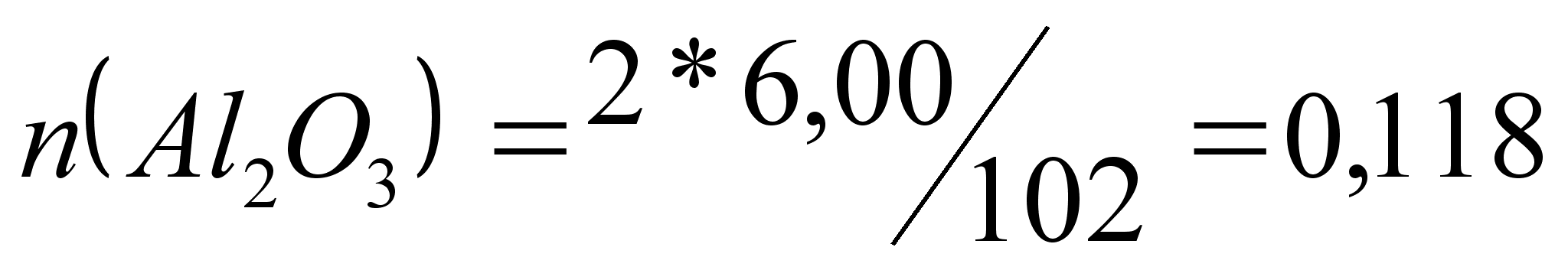

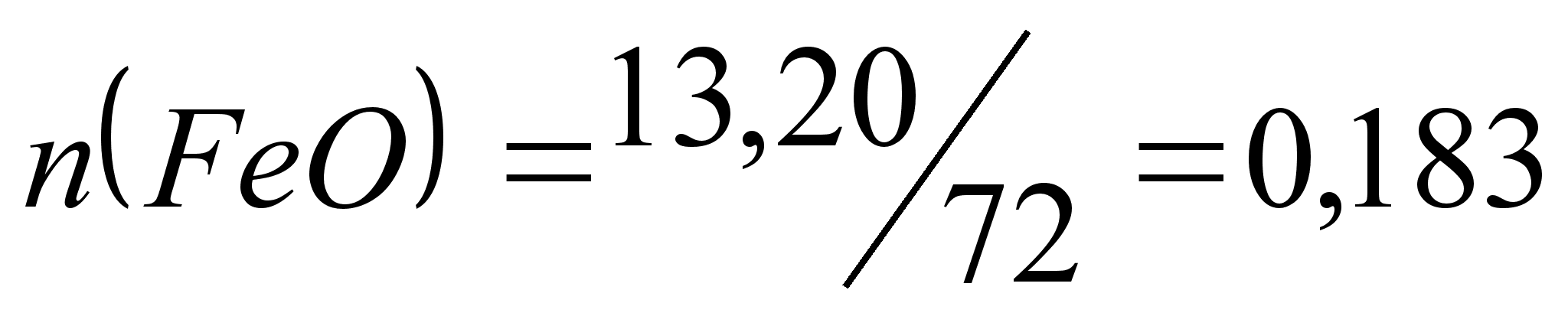

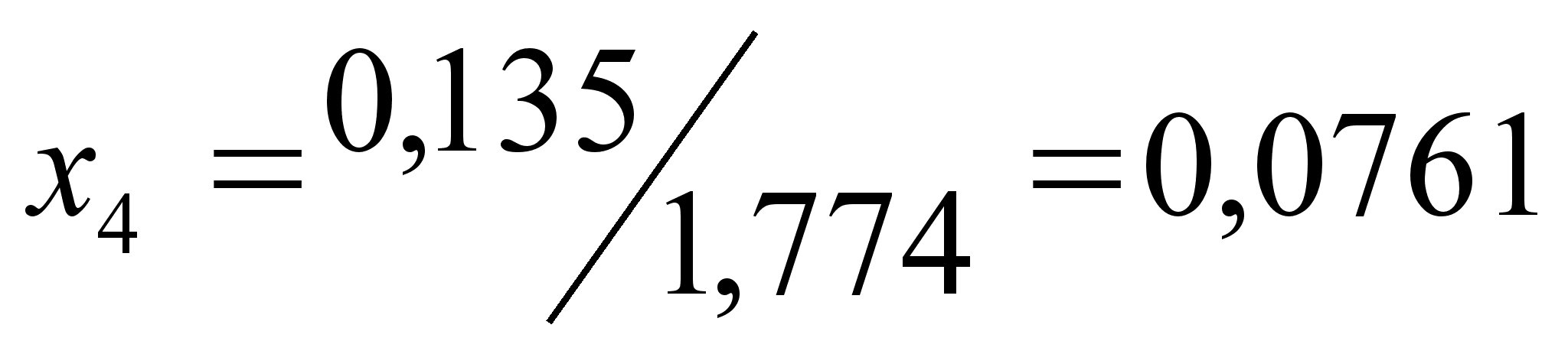

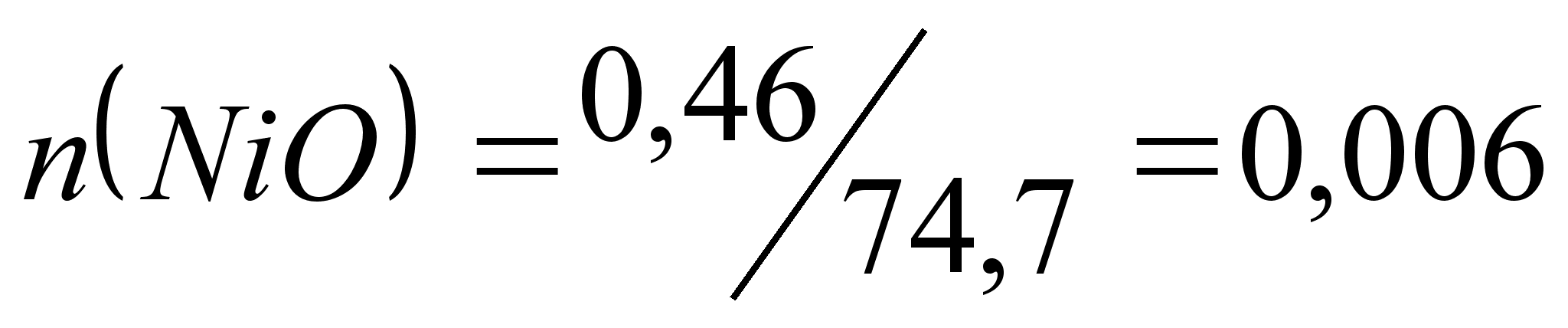

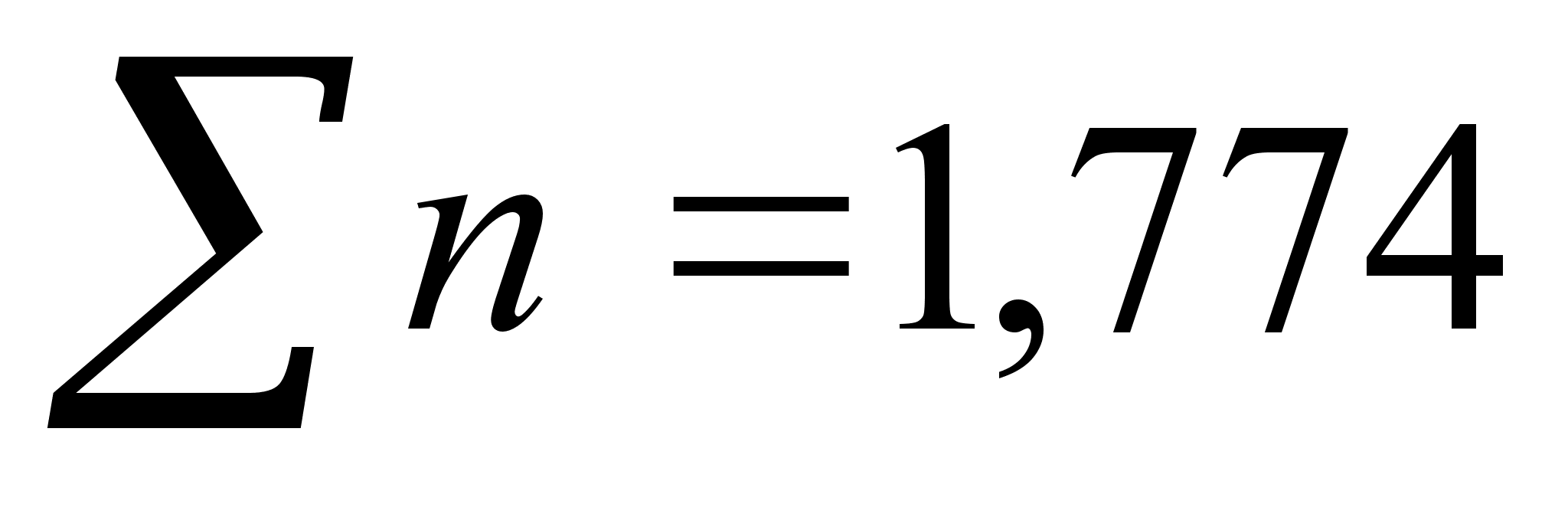

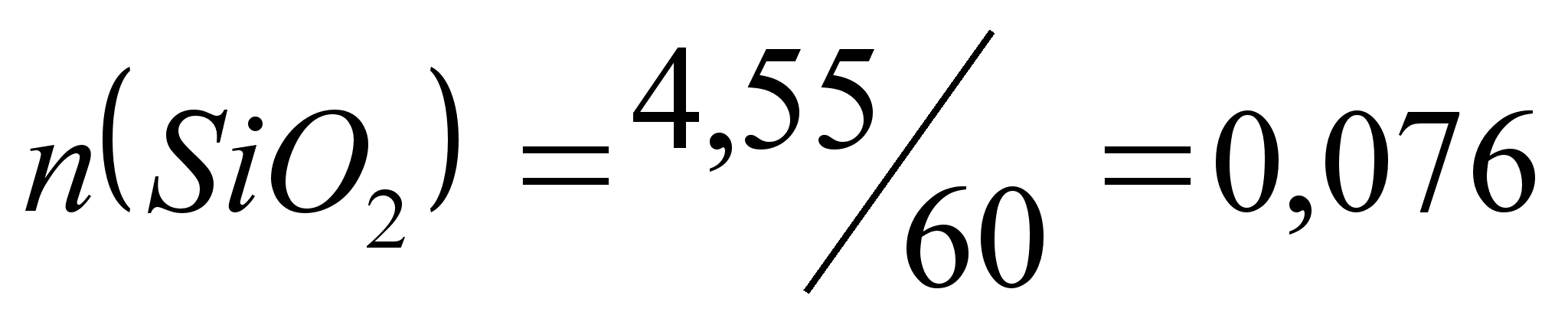

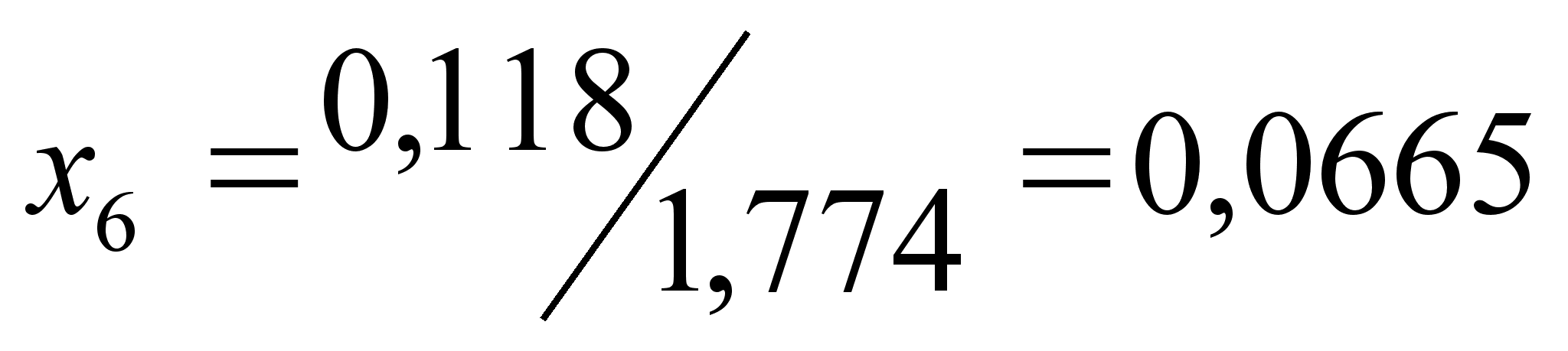

Число мол. комп	0.183	0.006	1.256	0.135	0.076	0.11	1.774

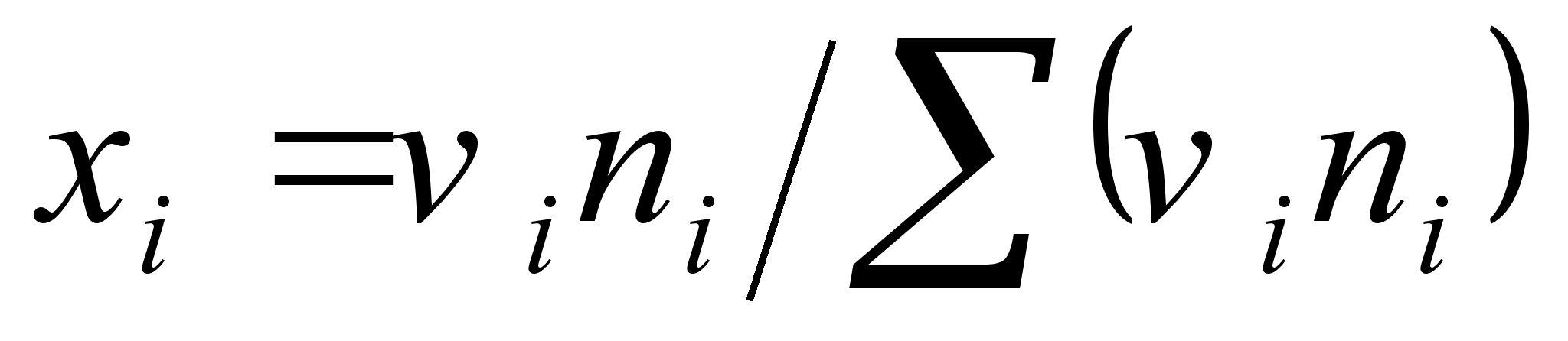

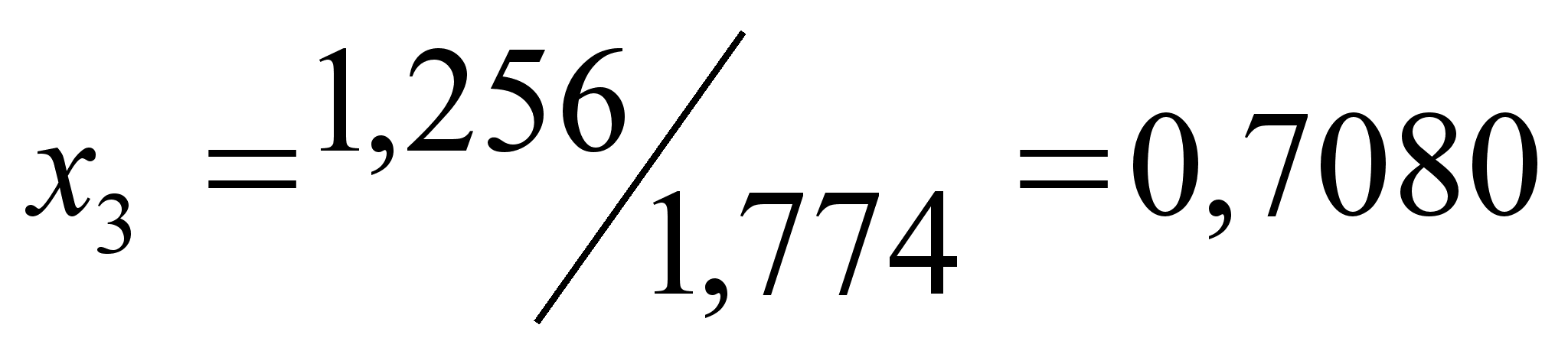

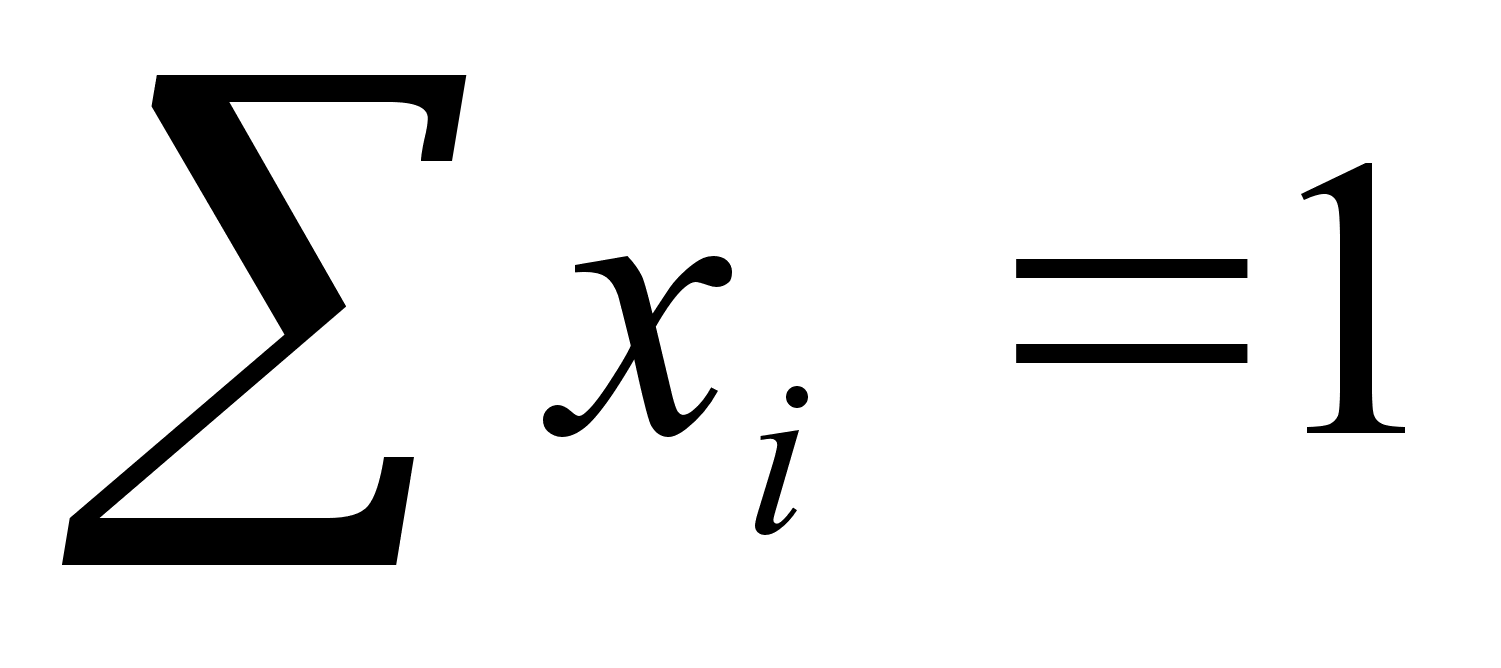

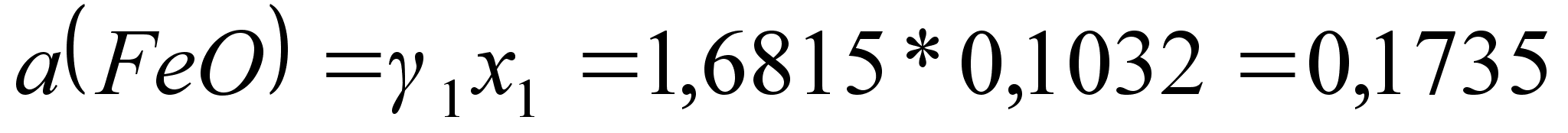

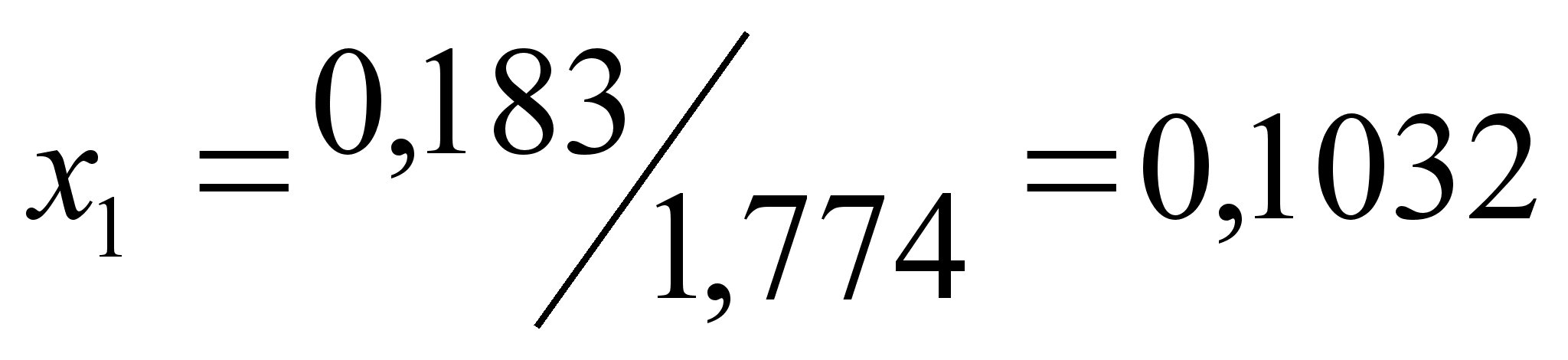

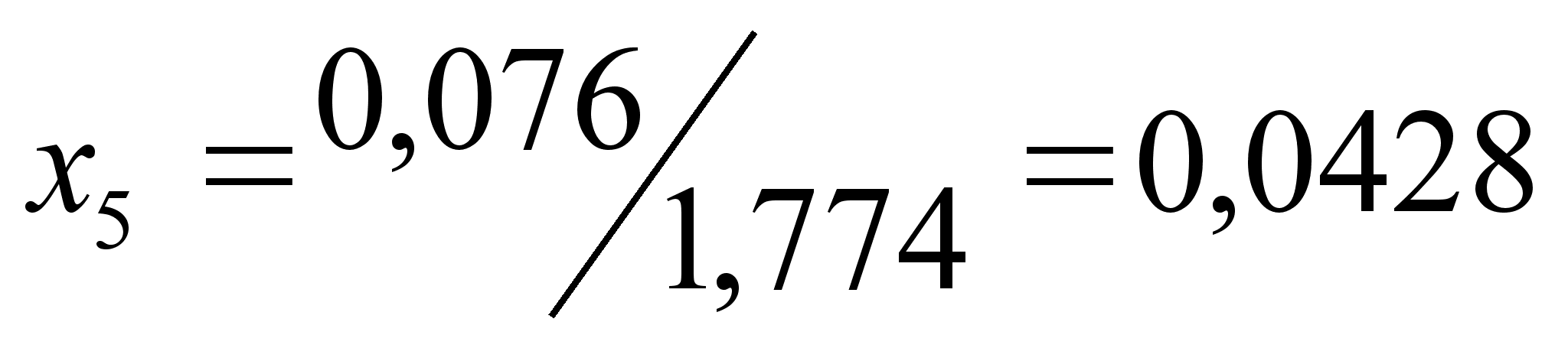

X_i	0.1032	0.0034	0.7080	0.0761	0.0428	0.0665	1

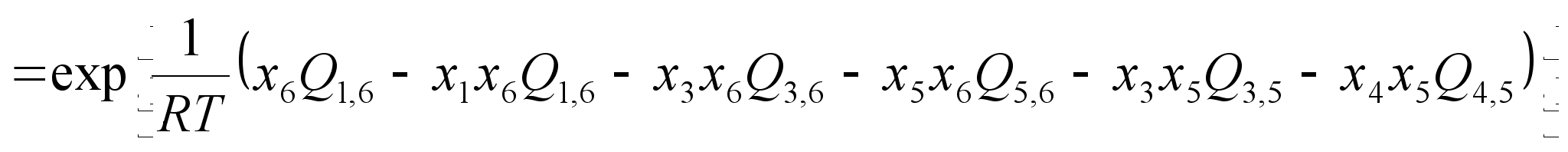

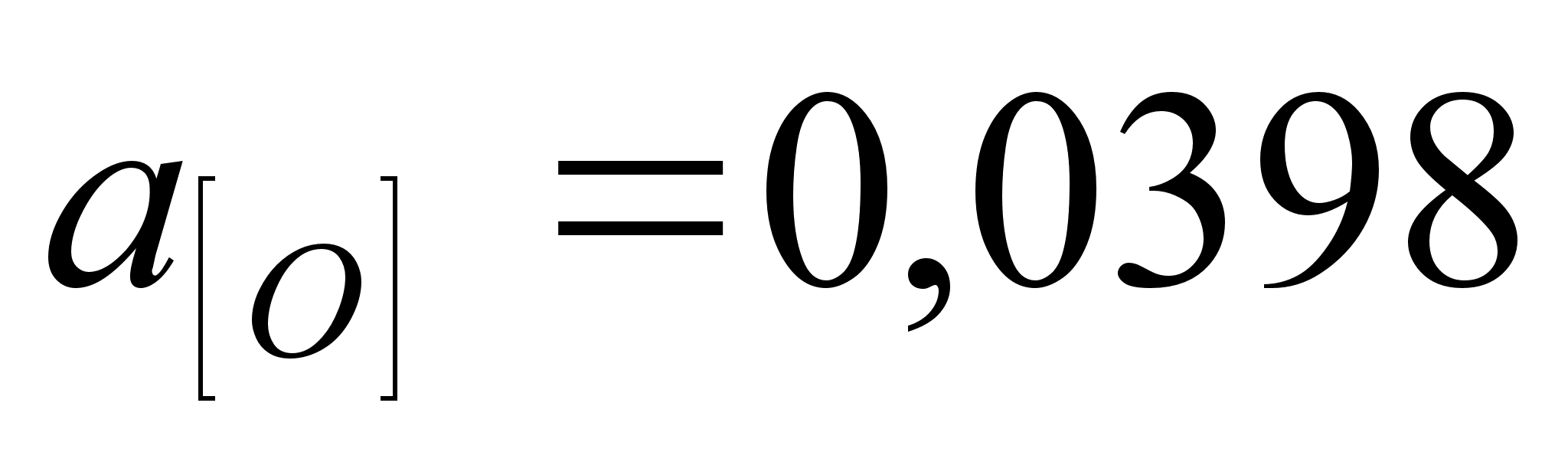

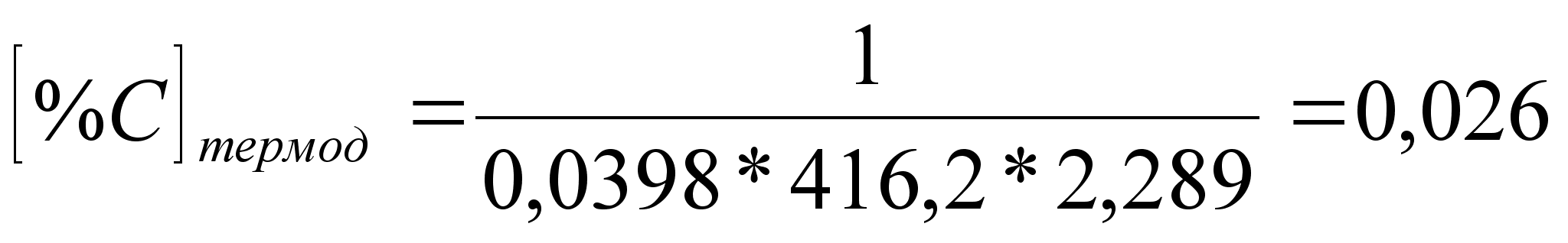

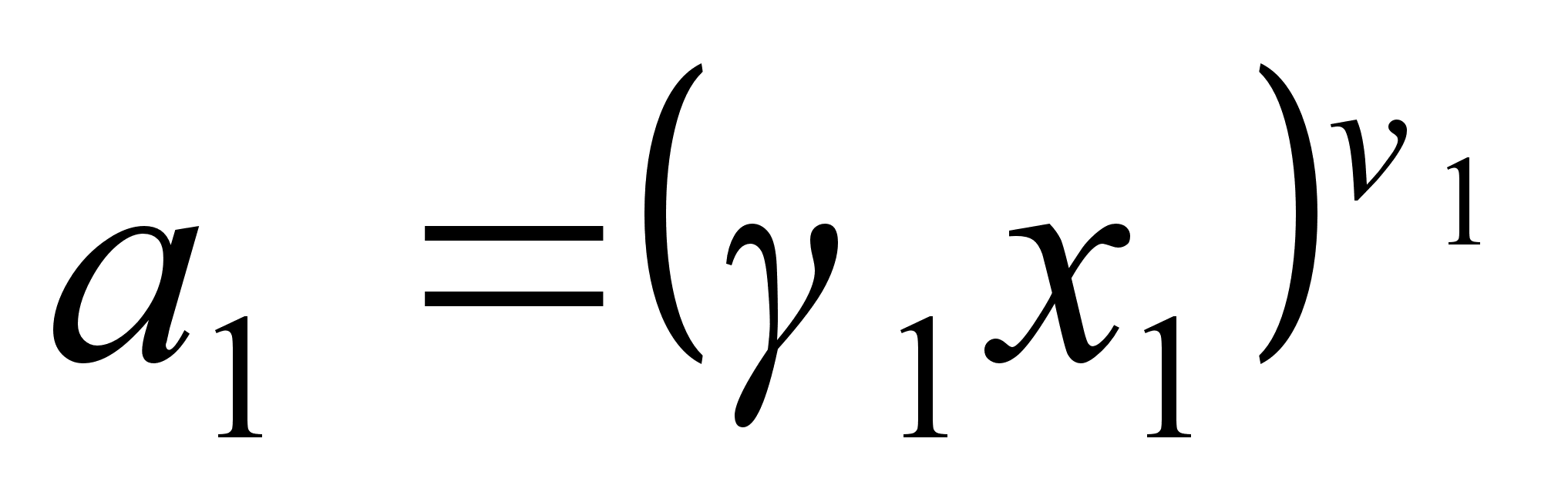

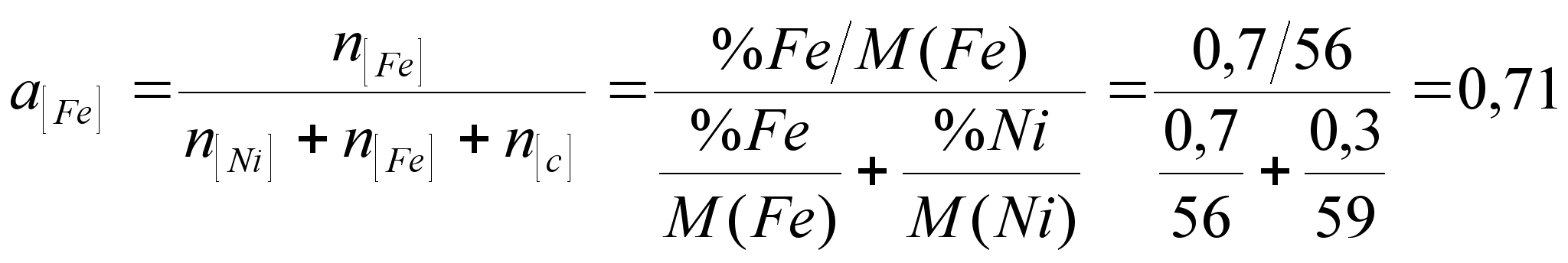

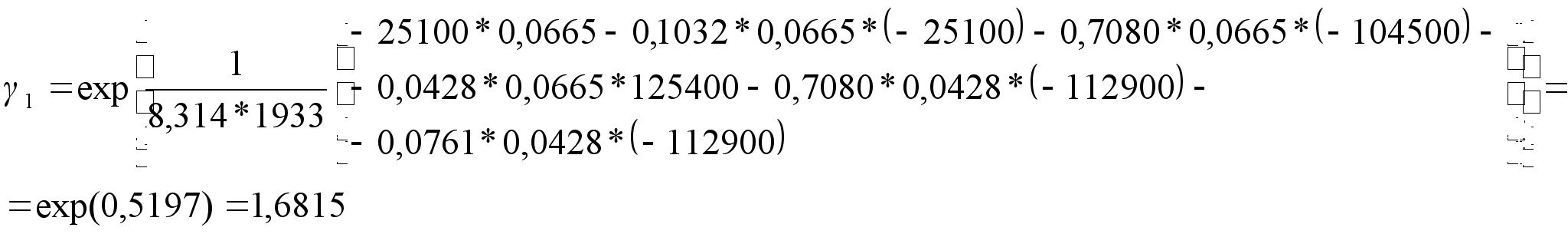

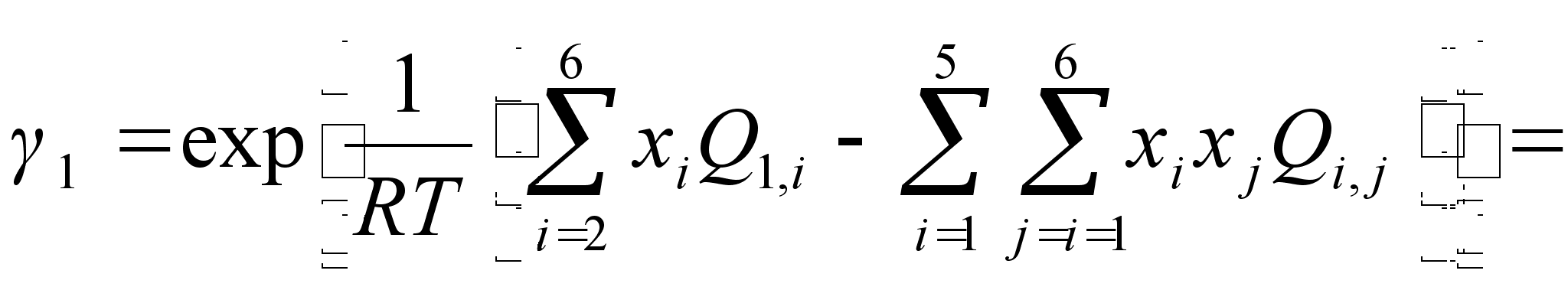

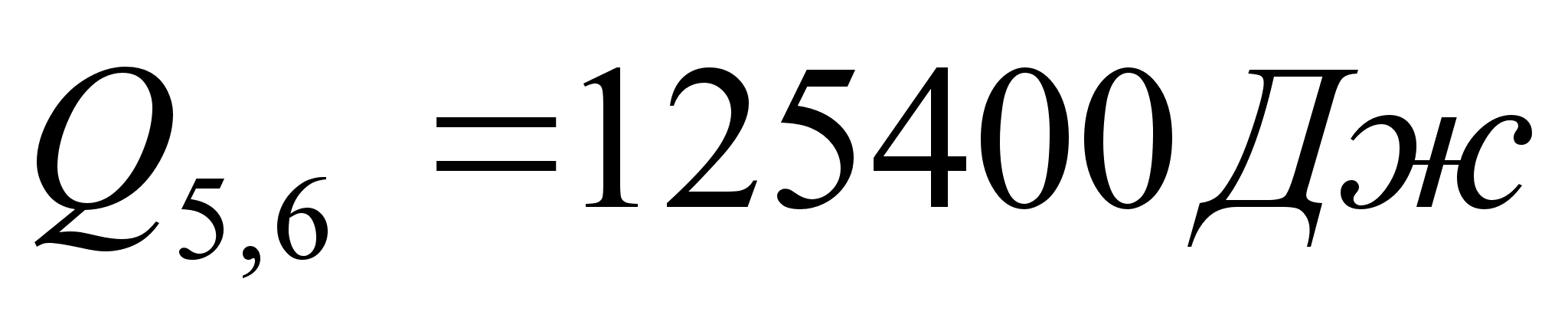

Вывод по расчёту предела обезуглероживания металлического расплава под окислительным шлаком.

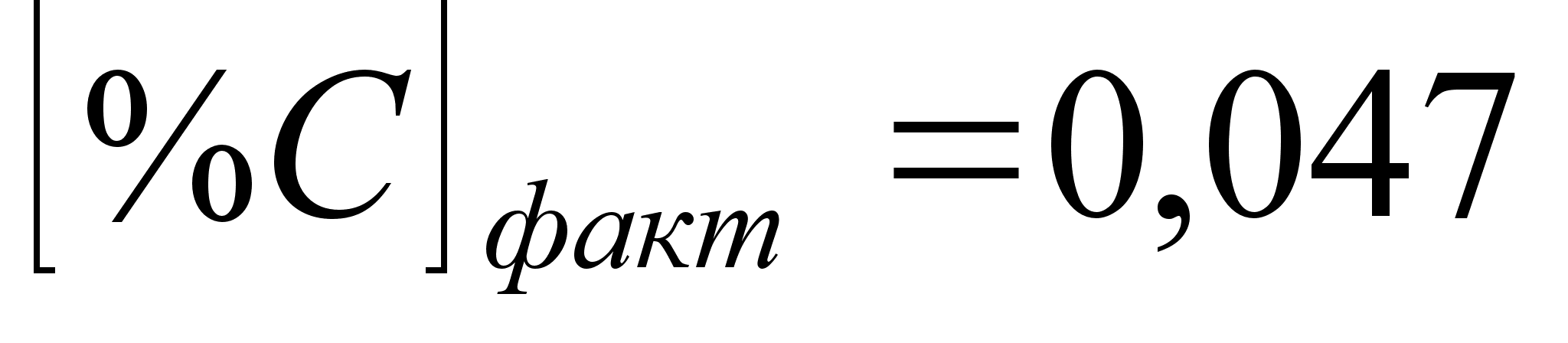

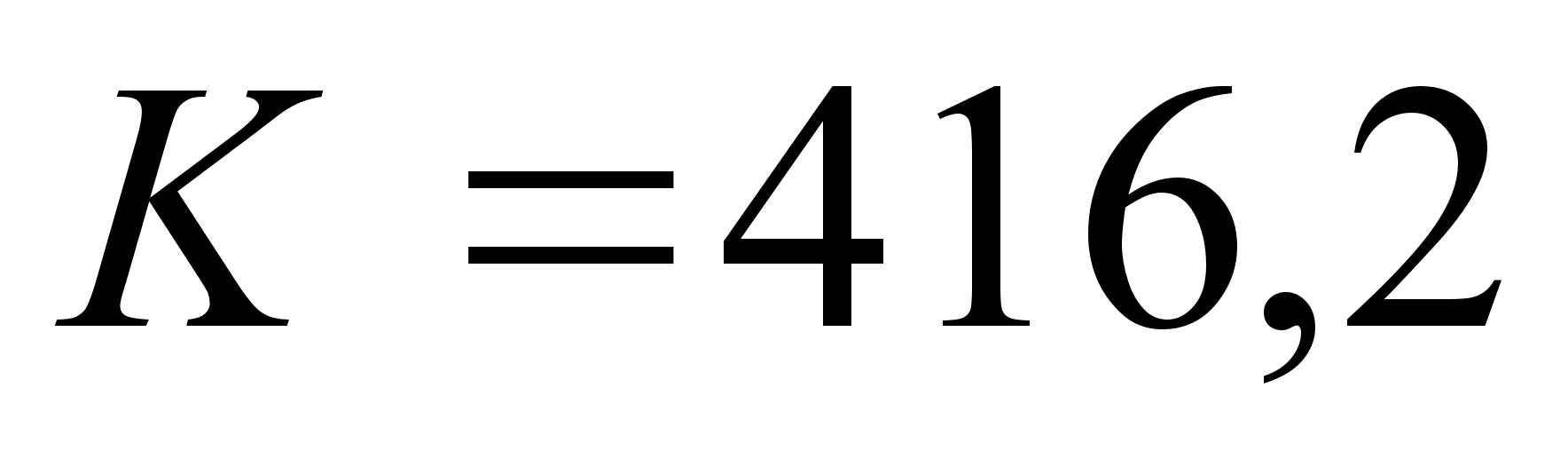

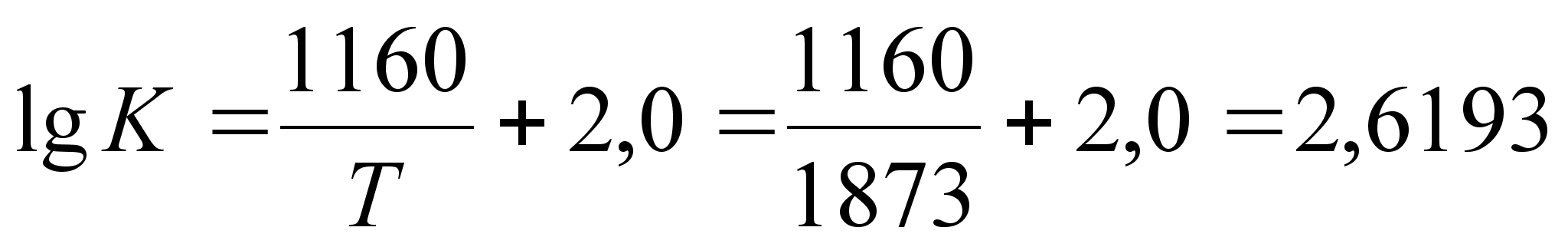

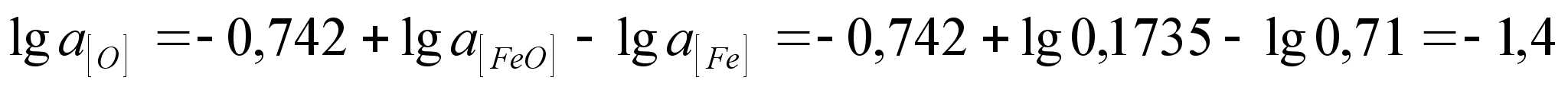

Полученное в результате проведённых расчётов значение термодинамического предела обезуглероживания меньше, чем значение фактического содержания углерода в расплаве при той же температуре. Это говорит о том, что данная система неравновесна. Она только стремится к равновесию, но не достигает его.

Список использованной литературы

Петрикин Ю.Н. Методические указания к лабораторной работе №13 по ТМР ВлПределы обезуглероживания металлического расплава под окислительным шлакомВ», Липецк, 1987.

Вместе с этим смотрят:

11-этажный жилой дом с мансардой

14-этажный 84-квартирный жилой дом

16-этажный жилой дом с монолитным каркасом в г. Краснодаре

180-квартирный жилой дом в г. Тихорецке

2-этажный 3-секционный 18-квартирный жилой дом в г. Мирном
