Производство отливок в литейных цехах

Исходные данные


Наименование процесса для очистки газовых выбросов

Производительность

м3

Концентрация пыли

г/м3

Температура газа,

Степень очистки
Литейные цеха38000, песчаные формы124399,5

Введение

1. Литейные цеха входят, как в состав машиностроительных предприятий, так и в состав отдельных литейно-металлургических производств.

В результате процесса разливки металла в формы, в атмосферу выделяются твердофазные загрязнения, содержащие оксиды: металлов, алюминия, кремния и ряда других элементов.

Газовые выбросы формируются за счет общественной вентиляции в цехе, а затем централизовано подаются на очистку.

2. В литейном производстве для процесса используется жидкий металл, соединения которого относятся ко II или III группе токсичности. Формировочные силикаты, содержащие материалы с содержанием SiO2>70 по своему действию на организм относятся к III группе токсичности. Таким образом, промежуточные и исходные материалы, по своей токсичности относятся ко II-III группам.

3. При осуществлении процесса разлива металла в атмосферу выделяется пыль, содержащая оксиды металла, оксиды кремния, сажевые частицы и газообразные вещества в виде оксидов серы, азота, углерода.

Вредная примесьКласс опасности

ПДК, мг/м3

Оксид железа46

Пыль с содержанием SiO2>70%

31

Углеродная пыль с примесью SiO2 от 10 до 70%

42
Металл (чугун)46
Оксид углерода420

Характеристика технологии изготовления отливок в литейных цехах.


Задачей литейного производства является изготовление из металлов металлических сплавов изделий-отливок, имеющих разнообразные очертания и предназначенных для использования в различных целях.

Отливки после механической обработки составляют почти половину массы деталей всех машин, механизмов, приборов и аппаратов выпускаемых разными отраслями машино и приборостроения. Литьем изготовляют также отдельные части строительных сооружений, транспортных устройств и т.п.

Сущность литейного производства сводится к получению жидкого, т.е. нагретого выше ti плавления, сплава нужного состава и необходимого качества и заливки его в заранее приготовленную форму. При охлаждении же затвердевает и в твердом состоянии сохраняет конфигурацию той полости, в которую он был залит. В процессе кристаллизации и охлаждения сплава формируются основные механические и эксплуатационные свойства отливки, определяемые макро- и микро структур сплава, его плотностью, наличием и расположением в нем не металлических включений, развитием в отливке внутренних напряжений, вызванных неодновременным охлаждением ее частей и др.

Литейная технология может быть реализована различными способами. Весь цикл изготовления отливки состоит из ряда основных и вспомогательных операций, осуществляемых как параллельно, так и последовательно в различных отделения литейного цеха. Модели, стержневые ящики и другую оснастку изготовляют, как правило, в модельных цехах.

Литейная разовая песчаная форма в большинстве случаев состоит из двух полуформ: верхней и нижней, которые получают уплотнением формовочной смеси вокруг соответствующих частей (верхней и нижней) деревянной или металлической модели в специальных металлических рамках-опоках. Модель отличается от отливки размерами, наличием формовочных уклонов, облегчающих извлечение модели из формы, и знаковых частей, предназначенных для установки стержня, образующего внутреннюю полость (отверстие) в отливке. Стержень изготовляют из смеси, например песка, отдельные зерна которого скрепляются при сушке или химическом отверждении специальными крепителями (связующими).

В верхней полуформе с помощью соответствующих моделей выполняется воронка и система каналов, по которым из ковша поступает литейный сплав в полость формы, и дополнительные полости тАУ прибыли.

После уплотнения смеси модели собственно отливки, литниковой системы и прибылей извлекают из полуформ. Затем в нижнюю полуформу устанавливают стержень и накрывают верхней полуформой. Необходимая точность соединения обеспечивается штырями и втулками в опоках. Перед заливкой сплава во избежание поднятия верхней полуформы жидким расплавом опоки скрепляют друг с другом специальными скобками или на верхнюю опоку устанавливают груз.

В разовых песчаных формах производят ~ 80% всего объема выпуска отливок. Однако точность и чистота их поверхности, условия труда, технико-экономические показатели не всегда удовлетворяют требованиям современного производства.

В связи с этим все более широкое применение находят специальные способы литья: по выплавляемым (выжигаемым) моделям, под давлением, центробежным способом, вакуумным всасыванием и т.д. Отливки различных размеров, сложности и назначения из сплавов, существенно отличающихся по своим свойствам, нельзя изготовлять одинаковыми способами.

В связи с этим получили распространение разнообразные технологические процессы, отличающиеся приемами.

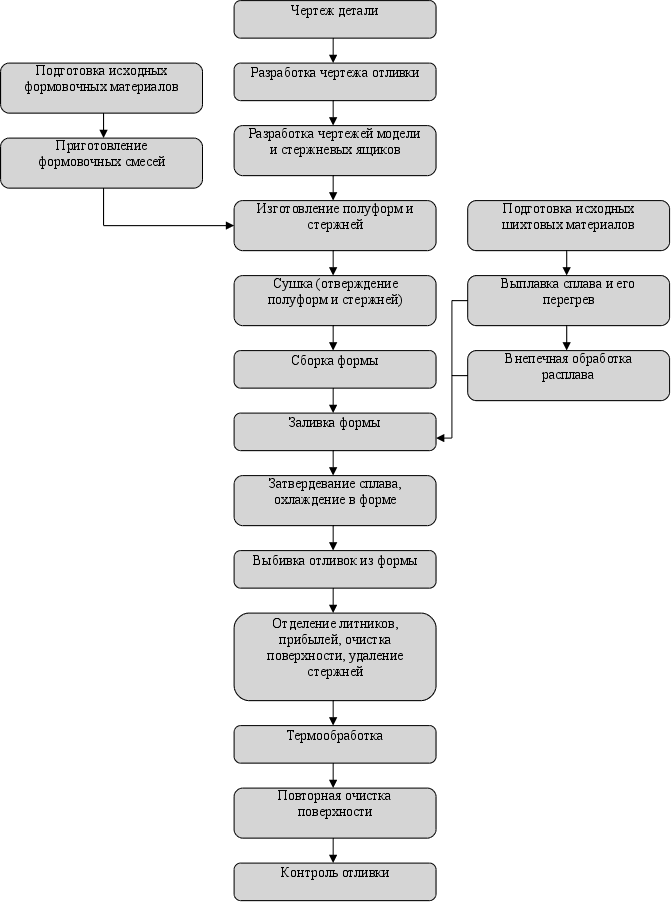

Технологический процесс получения отливок в розовой песчаной форме

Характеристика сырья, используемого в литейном производстве.


Формовочные материалы:


К формовочным материалам относятся все материалы применяемые для изготовления разовых литейных форм и стержней. Различают исходные формовочные материалы и формовочные смеси.

Основными исходными материалами для большинства разовых форм являются песок и глина, вспомогательными тАУ связующие добавки:

  1. противопригарные;

  2. увеличивающие газопроницаемость, податливость, текучесть и пластичность смеси;

  3. уменьшающие прилипаемость смесей.

Формовочные смеси приготавливают из исходных формовочных материалов и из смесей, ранее уже находившихся в употреблении (отработанные формовочные смеси). Исходные формовочные материалы завод получает из вне.

В зависимости от назначения смеси разделяют на формовочные смеси, стержневые смеси и вспомогательные смеси.

Правильный выбор формовочных смесей в литейном производстве имеет очень большое значение, т.к. формовочные смеси влияют на качество получаемых отливок.

К числу формовочных песков относят пески, образованные зернами тугоплавких, прочных и твердых минералов. На практике, главным образом, применяются пески образованные зернами кварца.

Кварц обладает высокой огнеупорностью (1713 iС), прочностью и твердостью (по шкале Мооса - 7). Кварц является одной из форм существования кремнезема (SiO2). Благодаря тугоплавкости, высоким механическим качеством, низкой химической активности, а также в следствии низкой стоимости, кварцевые пески широко применяют как основу формовочных и стержневых смесей.

Природные кварцевые пески не бывают свободными от загрязняющих примесей; зерен полевого шпата, частиц слюды и других минералов. Полевой шпат и слюда содержат окислы щелочных и щелочно-земельных металлов. Эти минералы менее тугоплавки, чем кварц и способны вместе с кварцем и окислами залитого Me образовывать сложные легкоплавкие силикаты (например: типа n SiO2 m FeO p Na2O).

В природных кварцевых песках часто содержится глина. Если эта глина обладает высокими качествами, то такая примесь может рассматриваться как полезная.

Глина является связующим материалом в формовочных и стержневых смесях. Обволакивая зерна песка, она связывает их и таким образом придает смеси необходимые прочность и одновременно пластичность. Минералогический состав глины различный, в общем виде его можно записать: m Al2O3 ∙ n SiO2 ∙ aH2O. Основным компонентом глины является каолинит Al2O3 ∙2H2O ∙ 2SiO2. В природных формовочных песках содержание глины колеблется в пределах 2-50%. С помощью глины как связывающего материала нельзя обеспечить высокие физико-механические свойства стержней, которые выполняют внутренние полости в отливках. Поэтому для приготовления стержневых смесей используют самые разнообразные связующие тАУ масляные и растительные масла и их заменители: декстрин, сульфоритно-дрожжевая бражка, жидкое стекло, синтетические смолы и др.

Из противопригарных материалов чаще всего используют графит, циркон, пылевидный кварц и порошок каменного угля. Противопригарные добавки вводят в смеси для уменьшения образования пригара на отливках.

Для увеличения податливости и газопроницаемости стержней в стержневые смеси вводят древесные опилки.


Литейные сплавы.


В большинстве случаев отливки изготовляют из металлических сплавов, а не из чистых металлов. Это объясняется тем, что эксплуатационные и особенно литейные свойства многих чистых металлов хуже чем сплавов.

Металлическими сплавами называются системы, состоящие (металлов или неметаллов). Так основой стали является железо. Кроме железа в стали также содержаться неметаллические (углерод, сера, фосфор) и металлические (марганец, хром и др.) примеси. Примеси делятся на легирующие (специальные), постоянные (неизбежные) и случайные. Легирующие примеси вводятся в сплав преднамеренно, чтобы придать ему необходимые эксплуатационные или технологические свойства. Например для повышения прочности и твердости чугуна и стали в них добавляют марганец, хром, ванадий. Для повышения жидкотекучести чугуна при художественном литье в него добавляют фосфор. Постоянными называются примеси, наличие которых, обусловлено технологией получения сплава. Например, в чугуне постоянной примесью является сера, переходящая в чугун из кокса. Случайной примесью в сером ваграночном чугуне может быть например медь, пришедшая из лома шихты.

Металлы и сплавы, применяемые в промышленности делятся на 2 группы тАУ черные и цветные. Черными металлами называется железо и сплавы на его основе. Цветными тАУ все остальные металлы и сплавы.


Характеристика выбросов загрязняющих веществ в атмосферу.


В литейном производстве на 1 т. отливок образуется от 1 до 3 т. отходов, включающих отработанную и неиспользованную смесь, шлаки, пыль, газы. Хотя основная часть отходов тАУ это отработанные смеси и шлаки, наибольшую опасность представляют именно пыль и газы, в связи с трудностью их улавливания, обезвреживания и удаления. А их количество при производстве 1 т. отливок из стали или чугуна примерно составляет: пыли тАУ 50 кг., углеводородов тАУ 1 кг., оксида углерода (II) тАУ 250 кг., оксида серы (II) тАУ 1,5-2 кг., кроме того выделяется ряд других вредных газов, таких как фенол, формальдегид, ацетон, бензол и др., общее количество которых хотя и невелико, однако представляет опасность из-за их токсичности.

В газах, удаляемых от литейного оборудования и выбрасываемых в атмосферу, содержатся пыль, состоящая в основном из мелкодисперсных частичек, содержание свободного оксида кремния в которых достигает 60%. Поэтому среди населения, прилегающих к заводу территорий, появляется возможность возникновения пылевых профессиональных заболеваний.


Эффективность очистки пылегазовых выбросов.


Обеспыливание выбрасываемого из литейного цеха воздуха производится с помощью различного типа пылеосадительных устройств, различных по принципу действия и эффективности. К ним относятся пылеосадительные камеры, аппараты сухой инерционной и мокрой очистки, тканевые и электрические фильтры.

Применение пылеочистителей дает возможность не только добиться очистки отходящих газов от пыли, но и повторно использовать ранее выбросившуюся пыль.

Из токсичных газов, выделяющихся при плавке металлов, сушке форм и стержней, заливке форм металлом на первом месте стоит СО. Основной способ уменьшения количества СО, поступающего в окружающее пространство, дожигание его до оксида углерода (IV). Больше сложности возникает при обезвреживании токсичных газов, отходящих от стержневых сушилок и установок, производящих стержни с использованием холоднотвердеющих смесей, и в других процессах, основанных на применении синтетических смол в составе формовочных и стержневых смесей. В состав этих газов входят различные альдегиды, ароматические углеводороды, спирты, оксид азота, серы, углерода и фосфора, аммиак, цианиды и другие вещества.

Существующие способы обезвреживания газов основаны на химическом связывании вредных веществ, их адсорбции и абсорбции и т.п. К одному из наиболее перспективных в настоящее время способов относится католическое окисление отходящих газов в контактных аппаратах на специальных катализаторах при температуре 200-500 iС.


Составление технологической схемы очистки газовых

выбросов и сточных вод.


Очистка газовых выбросов от пыли литейных цехов может производится с использованием аппаратов мокрой очистки (пенный газопроливатель и барабанный вакуум-фильтр) и аппаратов сухой очистки (циклон).

Технологическая схема мокрой очистки включает в себя6 пенный газопроливатель (1), насос для откачки суспензии (2), насос для подачи осветленной воды (3), барабанный вакуум-фильтр (4), запорную арматуру (5) и вентилятор для подачи загрязненного воздуха (6).

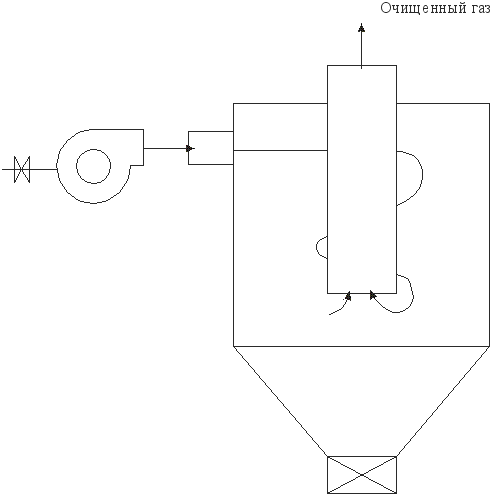

Технологическая схема сухой очистки.


Она включает: циклон и вентилятор для подачи загрязненного газа.


Расчет циклона.


Основным размером циклона любой конструкции является диаметр аппарата. Для нахождения диаметра нам необходимо знать объем проходящего через циклон газа и скорость прохождения газа через циклон.

Скорость газа на входе в циклон W1 по практическим данным составляет от 14 до 18 м/с, а скорость газа в самом циклоне принимается в пределах заданных соотношением:

Примем скорость газа на входе в циклон 18 м/с, а скорость газа в циклоне W2=0,35W1, тогда скорость газа в циклоне будет равна:

Так как воздух поступает при t=43 iC, определим объем воздуха при этой температуре, используя соотношение:

; ;

Диаметр циклона определим по формуле:

Примем ближайшую стандартную величину диаметра 1,6 м.

Минимальный диаметр частиц оседающих в циклоне определим по формуле

где:

R1 - радиус циклона;

R2 - радиус выхлопной трубы циклона ;

R2=(0,5-0,6) R1; R2=0,5R1=0,5∙1,6=0,8

μ - вязкость газовой фазы;

n - число кругов движения частиц, принимается в пределах от 2 до 3, примем n=3;

ρч - плотность газа в циклоне.

Определим вязкость газовой фазы для заданной температуры t=43iС.

С=111

μ0=17,72∙10-6 Па∙с

Гидравлическое сопротивление циклона определим по формуле:

где:

- плотность газа при t=43 iС, будет определятся по формуле

;

ξ - коэффициент сопротивления циклона, ξ=105

По результатам расчета выберем циклон ЦН-15, с сопротивлением 105 Па, и эффективностью очистки, при минимальном диаметре частиц 9,6 мкм, 87%.

Расчет пенного газопромывателя.


Так как заданная концентрация пыли равна 12 г/м3, то мы рассматриваем однополочный газопромыватель.

Самым важным технологическим параметром является скорость газа. При высокой скорости наблюдается унос жидкой фазы (брызгоунос). Верхним пределом скорости газового потока является 3 м/с. Сильный брызгоунос наблюдается при скорости более 3,5 м/с. Нижний предел скорости газа, при котором возникает слой пены на полке, лежит в пределах 0,8-1,2 м/с.

Таким образом оптимальное значение скорости газа выбирают в пределах 2,2-2,8 м/с.

Так как объем газа задан при нормальных условиях, пересчитаем его на процесс, протекающий при 43 iС.

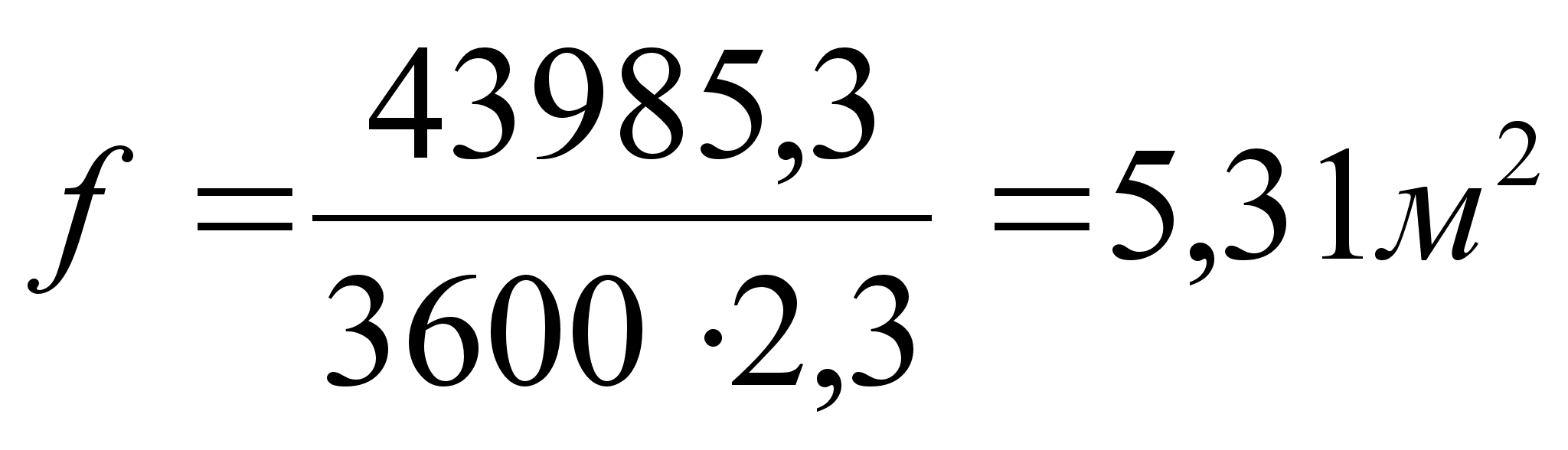

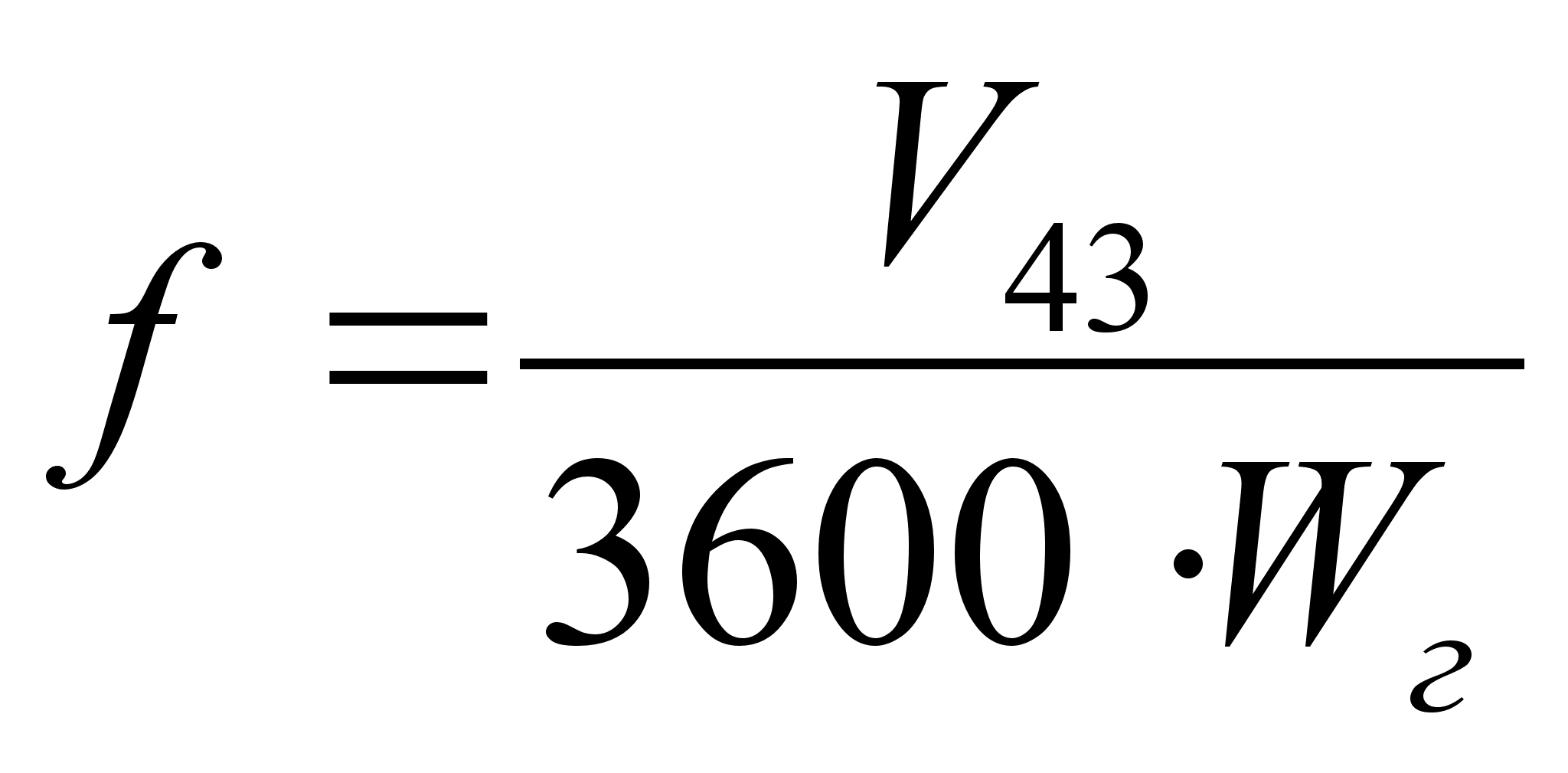

Определяем площадь поперечного сечения промывателя:

;

где:

Wг - скорость газа в аппарате, принимаем Wг=2,3 м/с.


В прямоугольном аппарате обеспечивается лучшее распределение воды, поэтому примем прямоугольный аппарат размером 2В·2,7 м с подачей воды через центральный диффузор.

При очистке газов от пыли, при температуре газа менее 100 iС, расчет количества воды приводим по уравнению материального баланса. Расход воды в промывателе складывается из расхода воды, идущего в утечку и расхода воды идущего на слив с решетки.

Количество воды протекающей через решетку, определяется заданным составом суспензии Т:Ж выбирается в пределах 5,5-9,5 : 1.

При Т:Ж < 1 : 5 может происходить забивание решетки пылью; Т:Ж > 1 : 10 нерационально из-за больших объемов растворов и суспензии.

Количество уловленной в аппарате пыли рассчитывается по формуле:


где:

Свх - концентрация пыли на входе в аппарат;

Свых - концентрация пыли на выходе.

Так как степень очистки аппарата 99,5%, то:

Примем Т:Ж = 1 : 8 =

Количество воды, необходимой для образования суспензии определяется по формуле:


где:

С - концентрация пыли в суспензии;

К - коэффициент распределения между утечкой и сливной водой, выраженной отношением пыли, попадающей в утечку, к общему количеству пыли.

Количество воды приходящейся на 1м2 решеток, определяется по уравнению:


Вследствие трудности определения параметров решетки, по заданной утечке, и учитывая испарение воды, после ее протекания через решетку, принимаем коэффициент запаса К3=1,5.

или

Количество сливной воды определяется по формуле:


где:

b - ширина решетки перед сливом, м;

I - интенсивность потока воды на сливе (0,8-2,2 м3/мВ·ч), примем i=1м3/мВ·час.

Так как вода сливается на обе стороны, то:

Общее количество воды:

Учитывая простоту изготовления выберем проливатель с решеткой с круглыми отверстиями. Рекомендуемая скорость газа в отверстиях 8-13 м/с. Полагаем, что количество очищенного газа не увеличивается, примем .

Тогда отношение площади свободного сечения решетки к площади сечения аппарата:

где:

Z - коэффициент, учитывающий, что 5% сечения решетки занимают, опоры, переливные стенки и др.

По таблице выбираем газопромыватель: тип аппарата ~ 40, как обеспечивающего очистку заданного количества газа, с расходом воды 12 м3/с, площадью сечения решетки 5,6 м2, высота аппарата тАУ 5750 мм.

Для обеспечения работы аппарата при колебаниях нагрузки примем высоту порога hп=25 мм.

Габаритная высота газопромывателя складывается из следующих параметров:

- надрешоточная высота h1=1 м;

- подрешоточная высота h2=1 м;

- высота бункера hб=2 м.

Общая высота аппарата без учета штуцеров: h1 + h2 + hб = 1+1+2 = 4 м.

Определим диаметр штуцера для подвода газа по формуле:


где:

W1 - скорость газа на входе в аппарат, примем W1=15 м/с.

Принимаем диаметр выходного штуцера также d2 = 1 м.

Дiаметр штуцера для подвода воды определяем по формуле:

где:

Wв - скорость воды на входе, примем Wв = 2 м/с

Принимаем диаметры штуцеров для ввода вывода суспензии одинаковыми и равными 40 мм.


Расчет вентилятора.


В основе выбора насоса и вентилятора для заданных условий работы лежат экономические требования. Они заключаются в том, чтобы насос или вентилятор и их приводные двигатели работали при наибольшем КПД и при этом были дешевыми. Общий метод решения задачи выборов насосов и вентиляторов для заданных условий работы состоит в следующем: для того, чтобы определить давление, которое должен развивать насос или вентилятор необходимо провести расчет потерь давления в трубопроводе по формуле:

где:

λ - коэффициент гидравлического трения;

l - длина участка трубопровода;

∑ξ - сумма местных сопротивлений;

ρ - плотность вещества, проходящего по трубопроводу;

ω - скорость;

g - ускорение свободного падения;

h - высота.

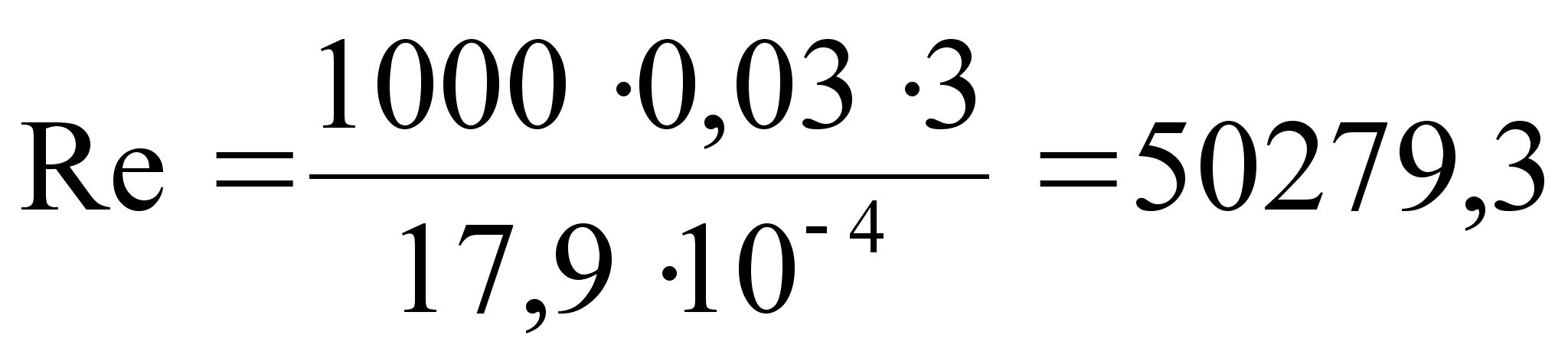

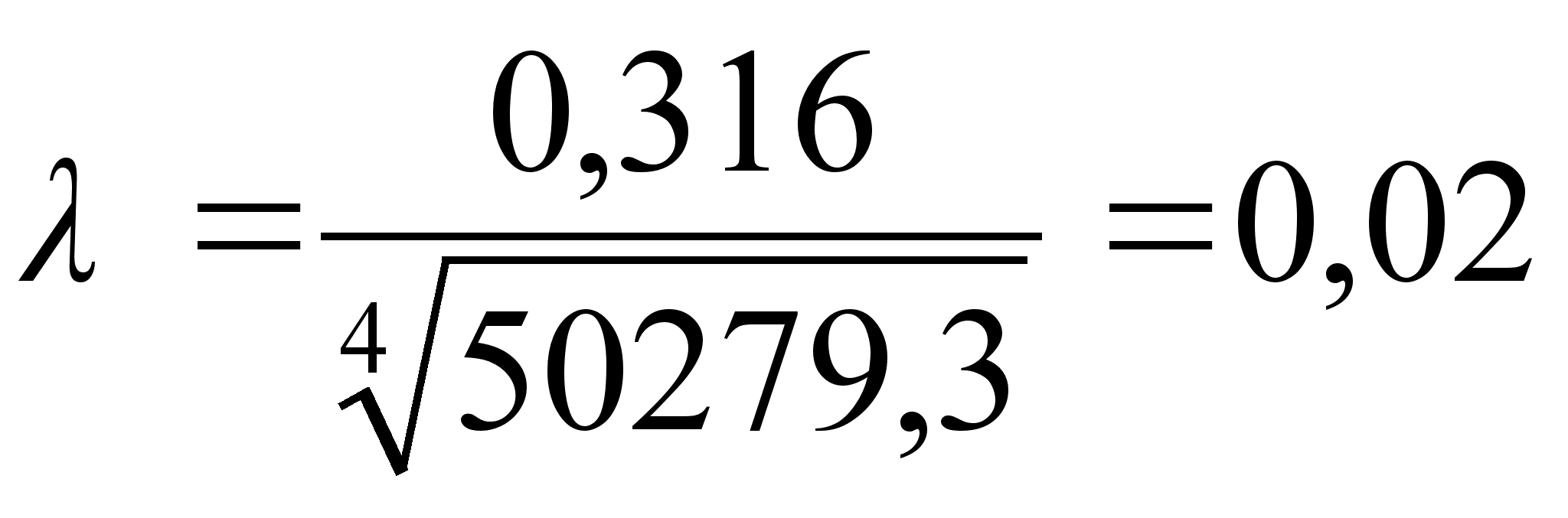

Для того, чтобы найти λ, сначала необходимо вычислить число Рейнольдса, по формуле:

где:

μ - вязкость среды, μ0 газа = 17,72В·10-6 ПаВ·с

Вязкость газа при 43 iС равна = 19,85В·10-6 ПаВ·с

- поток турбулентности;

По таблице выбираем центробежный вентилятор ЦН-70 ~ 10А с КПД 65%, мощностью 20 кВт.

Расчет и подбор насосов.


а) насос для откачки суспензии;

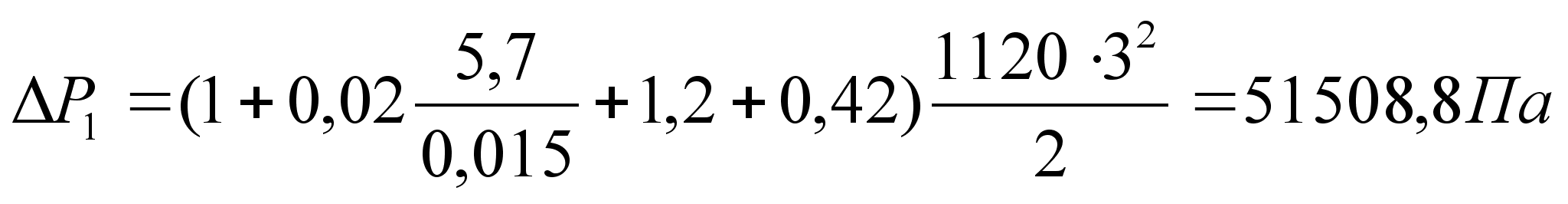

Чтобы определить давление, которое должен создавать насос разделим участок на отдельные участки с одинаковым расходом суспензии и определим потери сопротивления на каждом участке. Тогда общее давление на каждом будет равно:

1) ; поток турбулентний

2) поток турбулентний

3) поток турбулентний

По таблице выбираем насос марки 1РЕ К-6 2900

б) насос для подачи осветленной воды

1) ; поток турбулентний

2) поток турбулентний

По таблице выбираем насос марки 1РЕ К-6 2900.

Примем такой же насос для подачки воды из трубопроводы из трубопровода.

Расчет барабанного вакуум-фильтра.


Пересчитаем константу К, которая учитывает изменения вакуума.

;

;

Определяем удельную производительность зоны фильтрования приняв время фильтрования τ=32 с.

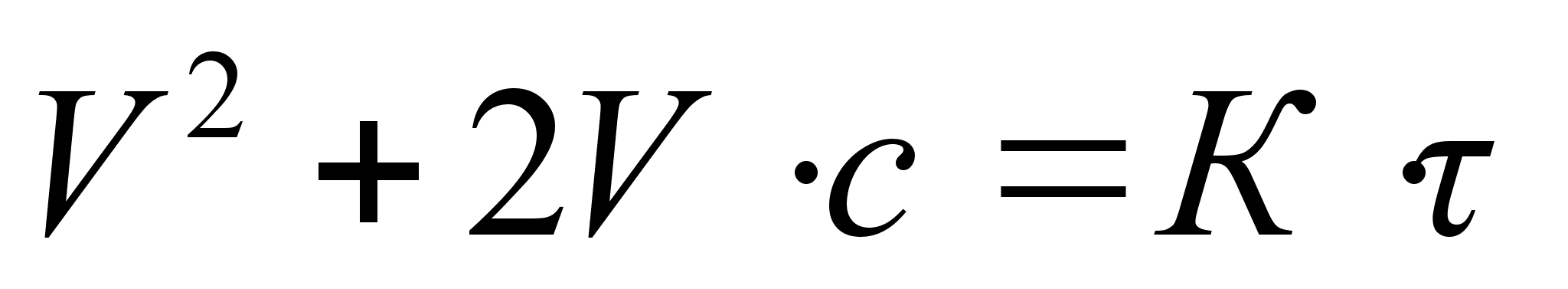

Основное уравнение фильтрования:

где:

V - удельная производительность;

К - константа фильтрования, учитываются сопротивление осадка;

С - константа фильтрования, учитывающая сопротивление фильтрующей перегородки.

Решая квадратною уравнение получим:

а за 1 секунду Vуд составит:

Пересчитаем заданную производительность по суспензии на производительность по фильтрату.

При влажности осадка в 34% соотношение влажного и сухого осадка:

где:

Woc - влажность осадка в долях единицы.

Расход суспензии:

;

Определим массовую долю твердой фазы в суспензии:

Масса влажного осадка:

;

Масса фильтрата

При плотности фильтра ρ=1000 кг/м3

или

Необходимая поверхность в зоне фильтрования составит:

;

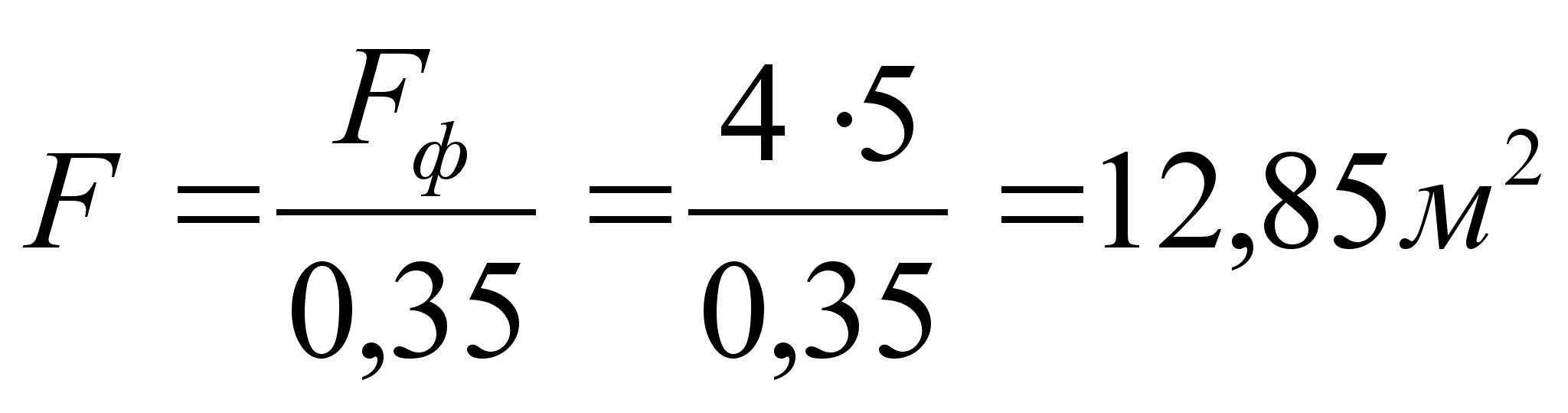

Так как в обычных вакуум-фильтрах поверхность зоны фильтрования составляет 30-35% от общей поверхности, то общая поверхность фильтра

будет равна:

По таблице принимаем фильтр диаметром D=1,6 м, длиной L=2м и площадью фильтрования F=10 м.

Уточнение выбранной схемы основного очистного оборудования с коротким описанием работы.


Данные расчетов показали, что для очистки пылегазовых выбросов от литейных цехов, удобнее взять пенный газопромыватель, у которого степень очистки выше чем у циклона. Для заданного объема газа 38000 м3/час достаточно взять один аппарат, т.к. и один аппарат может обеспечить очистку заданного количества газа. Нам также нужен насос для подачи и вентилятор для подачи загрязненного воздуха.

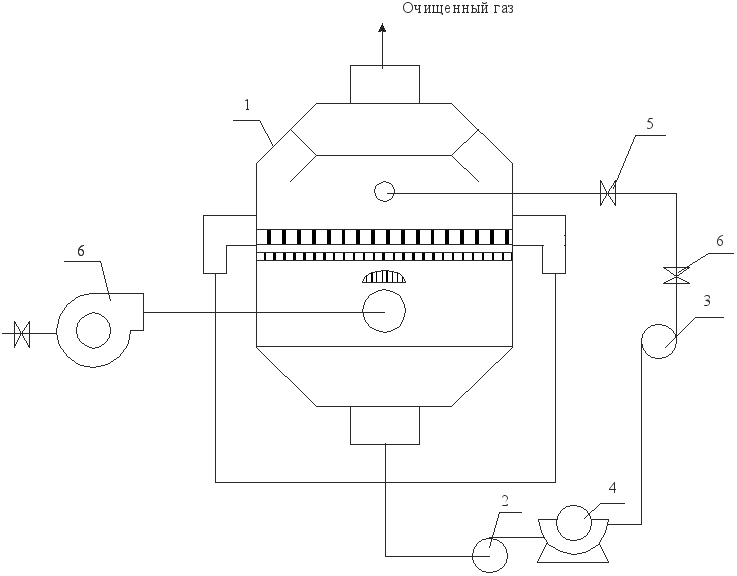

Описание уточненной схемы


Загрязненный аз подается в подрешеточное пространство вентилятором. Насосом вода из водопровода подается на решетку газопромывателя. Образующийся шлам попадает в бункер и через штуцера для отвода суспензии по трубопроводу подается на барабанный вакуум-фильтр. Осветленная вода возвращается в процесс газоочистки насосом, а шлам идет на утилизацию.

Утилизация и рекуперация отходов.


Утилизация формовочных песков.

В настоящее время применяют смеси, поэтому не существует универсального способа регенерации.

Регенерация смеси в отличии от регенерации песка представляет собой технологический процесс подготовки отработанной смеси в целях повторного ее использования.

Регенерация песка представляет собой технологический процесс извлечения зерновой основы песка из отработанной смеси.

Регенерация песка делится на несколько групп:

  1. Механическая;

  2. Термическая;

  3. Гидравлическая;

  4. Естественная;

  5. Комбинированная;

Технологический цикл состоит из нескольких этапов:

  1. Подготовка обработанной смеси.

  2. Отделение пленки связывающего от поверхности зерен песка.

  3. Сепарация тАУ представляет собой удаление пылевидных фракций из зерновых основ песка.

Основной операцией при подготовке отработанной формовочной смеси является ее дробление и отделение металла.

Смесь начинает дробиться при выбивке отливок. Далее она помещается в дробильные установки, пройдя которые просеивается. Попутно с этим из смеси удаляется металл. В качестве оборудования применяются выбивные решетки, вальцовые дробилки и другие виды дробилок. Удаление металла осуществляется с помощью магнитных сепараторов.

Просеивание осуществляется на грохотах. При гидрорегенерации дробление осуществляется струей воды.

Второй этап является главным и определяет название метода регенерации. Механическая регенерация возможна в том случае, когда силы адгезии меньше чем пленка связывающего материала, при этом пленка связывающего должна быть достаточно хрупкой.

Силами адгезии определяется степень склеивания между предметами. В том случае, если пленка является эластичной. Отделение пленки связывающего может осуществляться несколькими способами:

  1. Механическое перетирание;

  2. Механический удар;

  3. Пневмоудар.

Термическая регенерация. Ее сущность состоит в нагреве отработанной смеси до 650-1000 iС, в выдержке при этой температуре в окислительной атмосфере и охлаждении песка.

Для термической регенерации используются печи различных конструкций:

  1. Барабанные печи;

  2. Шахтные печи;

  3. печи кипящего слоя.

Гидрогенерация. При этом процессе отработанная смесь после предварительной подготовки поступает на отливку пленки связывающего. Отливку песчаной пульпы осуществляют различными способами:

  1. В проточной воде;

  2. В гидроциклонах;

  3. В оттирочных машинах, в которых песчано-водная смесь интенсивно перемешивается.

После отливки осуществляется сепарация и высушивание. Перед высушиванием производится обезвоживание.

Естественная регенерация тАУ выдерживание песка в естественных условиях. Отработанная смесь после извлечения из нее металла складывается на открытых площадках и выдерживается в атмосферных условиях несколько лет.

Продолжительность выдерживания зависит от вида используемого связующего. Регенерация осуществляется благодаря колебаниям температуры. Изменение ti приводит к отделению пленки связывающего вследствии разности коэффициентов термического расширения. Отдельная пленка вымывается складками. Многие органические связующие разлагаются биологически. полученный песок может использоваться в литейном производстве, в строительстве.

Материальный баланс сырья и материалов, используемых в литейном производстве.


ПриходРасход

газ на очистку 38000 м3/ч при н.у.

пыль в газе 433,2 кг/ч


Вода:

осветленная 7427,9 кг/ч

светлая 222,06 кг/ч

очищенный газ 38000 м3/ч при н.у.

пыль в газе 2,166 кг/ч

шлам 653,08 кг/ч

пыль 431,034 кг/ч

вода 222,06 кг/ч

Вода:

осветленная 7427,9 кг/ч

газ 38000 м3

пыль 433,2 кг/ч

вода 7649,96

газ 38000 м3

пыль 433,2 кг/ч

вода 7649,96


Вывод.


По результатам расчетов, проведенных в данной курсовой работе, для очистки пылегазовых выбросов от пыли литейных цехов была выбрана мокрая схема очистки с использованием пенного газопромывателя и барабанного вакуум-фильтра. Для откачки суспензии необходимо взять насос марки 1РЕК-62900, такой же насос возьмем и для подачи осветленной воды.

Для подачи загрязненного воздуха выбран центробежный вентилятор ЦН-70 10А.

Сточные воды образующиеся в литейных цехах, сбрасываются в систему городской канализации.

Список литературы.


  1. Аксенов П.И. Оборудование литейных цехов тАУ Москва: Машиностроение, 1977 - 510 с.

  2. Воздвиженский В.М., Грачев В.А., Спасский В.В. Литейные сплавы и технология их плавки в машиностроении тАУ Москва: Машиностроение, 1984 - 431 с.

  3. Дорошенко С.П. Комовник Т.Ч., Макаревич А.П. Литейное производство: Введение в специальность тАУ Киев: Вища школа, 1987 -182 с.

  4. Ладыжский Б.Н., Орешкин В.Д., Сухарчук Ю.С. Литейное производство тАУ Москва: Машиностроение, 1953 тАУ 207 с.

  5. Литейное производство: Учебник для вузов. Под редакцией Михайлова А.М. тАУ Москва.: Машиностроение, 1987 тАУ 255 с.

Дата

Пiдпис

докум.

Арк.

Вим.

Арк.

АФ982096.000.ПЗ

34


Вместе с этим смотрят:


11-этажный жилой дом с мансардой


14-этажный 84-квартирный жилой дом


16-этажный жилой дом с монолитным каркасом в г. Краснодаре


180-квартирный жилой дом в г. Тихорецке


2-этажный 3-секционный 18-квартирный жилой дом в г. Мирном
