Вакуумные выключатели

В настояВнщее время выключатели с вакуумными и элегазовыми дугогасящими устройствами (ДУ) начинают все больше вытесВннять масляные, электромагнитные и воздушные выключаВнтели. Дело в том, что ДУ вакуумные и элегазовые не треВнбуют ремонта по крайней мере в течение 20 лет, в то время как в масляных выключателях масло при отключениях заВнгрязняется частицами свободного углерода и, кроме того, изоляционные свойства масла снижаются из-за попадания в него влаги и воздуха. Это приводит к необходимости смеВнны масла не реже 1 раза в 4 года. Дугогасящие устройства электромагнитных выключателей примерно в эти же сроки требуют очистки от копоти, пыли и влаги; ДУ вакуумных и элегазовых выключателей заключены в герметичные обоВнлочки, и их внутренняя изоляция не подвергается воздейстВнвию внешней среды. Электрическая дуга при отключениях в вакууме или в элегазе также практически не снижает свойств дугогасящей и изолирующей среды.

Современные выключатели должны обладать коммутаВнционными и механическими ресурсами, обеспечивающими межремонтный период в эксплуатации 15тАФ20 лет. Эти усВнловия трудно выполнимы при традиционных методах гашеВнния дуги в масле или воздухе. Возможности дальнейшего существенного совершенствования выключателей с традиВнционными способами гашения дуги практически исчерпаны. Однако выпуск этих выключателей пока будет продолВнжаться из-за того, что технология их изготовления проста и цена их ниже вновь осваиваемых воздушных и элегазоВнвых выключателей.

В СССР разработаны и с 1980 г. серийно изготовляются вакуумные выключатели на напряжение 10 кВ с номинальВнными токами отключения до 80 кА.

Конструкция вакуумных выключателей (ВВ) типа ВБЭ разработана применительно к конструкции шкафов КРУ с маломасляным выключателем. Шкафы КРУ с ВВ могут использоваться совместно со шкафами КРУ с маломасляными выключателями. При питании вспомогательных цепей на выпрямленном токе (встроенный электромагнитный привод зависимого действия, непосредственно использующий электрическую энергию выпрямленного тока) для обеспечения полного включения ВВ необходимо использовать устройВнства комплектного питания типа УКП2, ВАЗП. Вакуумные выключатели типа ВБЭ предназначены для использования в промышленных и сетевых установках с частыми коммутационными операциями. Модернизация ВБЭ предусматривает верхнюю компоновку встроенного привода ВВ, улучшающую условия технического обслужиВнвания.

Вакуумные выключатели типа ВБТЭ и ВБТП предназнаВнчены для использования в экскаваторах, передвижных электростанциях на автомобильном ходу, буровых установВнках, роторных комплексах, насосных станциях и других электроустановках. Они выполнены в виде выдвижного элеВнмента шкафа КРУ, содержат выпрямительный мост для пиВнтания отключающего электромагнита, включающий контакВнтор, цепи заряда конденсатора отключения, блокировку от многократных повторных включений и элементы блокировок от ошибочных операций с выкатным элементом. ВыключаВнтели имеют фиксированный расцепитель, который обеспеВнчивает возможность отключения выключателя только из полностью включенного положения в отличие от свободноВнго расцепителя у выключателей типа ВБЭ (свободный расВнцепитель обеспечивает возвращение главных контактов выВнключателя в отключенное положение и фиксацию их в этом положении в случае, даже если при этом удерживается команда на включение). Достоинством выключателей типа ВБТЭ и ВБТП является верхняя компоновка встроенного электромагнитного привода, которая обеспечивает удобстВнво технического обслуживания в эксплуатации.

На напряжение 10 кВ разработаны вакуумные дугогасительные камеры (ВДК) с токами отключения 40 и 50 кА. На рис. 1.1 показан схематический разрез вакуумной дугогасительной камеры с поперечным магнитным дутьем с серВнповидными контактами, применяемой в вакуумных выклюВнчателях на номинальные напряжения 10 кВ с номинальным током 1600 А и током отключения до 31,5 кА. Поперечное магнитное поле быстро перемещает дугу, что позволяет уменьшить износ контактов и улучшает процесс гашения дуги.

Рис 1.1 Вакуумная дугогасительная камера вакуумного выключателя на 10 кВ,1600А

а- схематический разрез камеры; б- контактная система камеы;1-контакты; 2-дугогасящие электроды; 3-зазор между контактами и дугогасящими электродами; 4-медный неподвижный ввод; 5-то же подвижный; 6- концевые фланцы; 7- сильфон из нержавеющей стали; 8- экран, изолированный от вводов; 9-концевые экраны, находящиеся под потенциалом соответствующего ввода; 10-керамические изоляторы;11-металлическая прокладка;12- напрявляющая из силумина

2. ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

В последние годы широкое распростраВннение в мировой практике получили вакуумВнные коммутационные аппараты. В них гашеВнние дуги при коммутации электрической цепи осуществляется в вакуумной дугогасительной камере (ВДК) рис 1.1, которая состоит из изоляционной цилиндрической оболочки, снабженной по концам металлическими фланВнцами, внутри которой помещаются подвижВнный и неподвижный контакты и электростаВнтические экраны. Неподвижный контакт жестко крепится к одному фланцу, а подВнвижный соединяется с другим фланцем сильфоном из нержавеющей стали, обеспечивающим возможность перемещения контакта без нарушения герметичности ВДК. Экраны предназначены для защиты оболочки от брызг и паров металла, образующихся при горении дуги а также для выравнивания распределения, напряжения по камере. Оболочка ВДК изготовляется из специальной газоплотной керамики (в некоторых констВнрукциях - из стекла). Внутри оболочки создается вакуум, в ВДК применяют контакты торцевого типа достаточно сложной конфиВнгурации, выполненные из специальных сплаВнвов. В выключателях напряжением до 35 кВ предназначенных для работы в сетях трехфазного переменного тока промышленной частоты, используются три ВДК (по одной на полюс выключателя), снабженные общим приводом - пружинным или электромагнитВнным. При напряжении выше 35 кВ в каждом полюсе выключателя используются нескольВнкоВДК, соединенных последовательно.

Основные достоинства вакуумных выВнключателей, определяющиеих широкое приВнменение:

1. Высокая износостойкость при коммуВнтации номинальных токов и номинальных токов отключения. Число отключений номиВннальных токов вакуумным выключателем (ВВ) без замены ВДК составляет 10-50 тыс.

число отключений номинального тока отключения - 20-200 что в 10 -20раз превышаВнет соответствующие параметры маломасляВнных выключателей

2. Резкое снижение эксплуатационных затрат по сравнению с маломасляными выключателями. Обслуживание ВВ сводится к смазке механизма и привода, проверке износа контактов по меткам 1 раз в 5 лет

или через 5-10 тыс. циклов Влвключение-отключениеВ».

3. Полная взрыво- и пожаробезопасность и возможность работы в aгрессивных средах.

4. Широкий диапазон температур окруВнжающей среды, в котором возможна работа ВДК

5. Повышенная устойчивость к ударным и вибрационным нагрузкам вследствие малой массы и компактной конструкции аппарата.

6. Произвольное рабочее положение и малые габариты, что позволяет создавать различные компоновки распределительных устройств, в том числе и шкафы с несколькими выключателями при двух-трехъярусном их расположении.

7. Бесшумность, чистота, удобство обслуживания, обусловленные малым выделением энергии в дуге и отсутствием выброса масла, газов при отключении токов КЗ.

8. Отсутствие загрязнения окружающей среды.

9. Высокая надежность и безопасность эксплуатации, сокращение времени на монВнтаж.

К недостаткам ВВ следует отнести поВнвышенный уровень коммутационных перенапряжении, что в ряде случаев вызывает необходимость принятия специальных мер по защите оборудования.

3. ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 10, 35 KB ДЛЯ КРУ И 110 КВ ДЛЯ ЭЛЕКТРОУСТАНОВОК iАСТЫМИ КОММУТАЦИЯМИ

Вакуумные выключатели тиВнпа ВБЭ-10 (рис. 1.2) используются в сеВнрийных КРУ общепромышленного назначеВнния (типа КМ-1, КМ-1Ф, К-104), климатиВнческое исполнение У, категория размещения 3 по ГОСТ 1550-69*.

Разработаны вакуумные выключатели с пружинным приводом для КРУ общепроВнмышленного исполнения типа ВБ-10-20/1600 и ВБ-10-31,5/3150 на токи отключения 20 и 31,5 кА соответственно. Отличие этих выключателей от ВБЭ-10 в типе привода.

Кроме перечисленных выключателей выВнпускаются также вакуумные выключатели с номинальным напряжением 10 кВ:

ВБТЭ-10-10/630У2 - для технического пеВнревооружения действующего парка экскаваВнторов (номинальный ток 630 А, ток отклюВнчения 10 кА); ВБТЭ( 2 )-10-20/630-1000 УХЛ2 тАФ для экскаваторов (номинальный ток 630 и 1000 А, ток отключения 20 кА);

ВБТШ-10-20/630 ХЛ5 - для электроснабжеВнния шахт (номинальный ток 630 А, ток отключения 20 кА).

Вакуумные выключатели ВБЛ - 35 выкатного типа (рис. 1.3) разраВнботаны для КРУ напряжением 35 кВ. КлиВнматическое исполнение У, категория размеВнщения 3 по ГОСТ 15150-69*. Выключатели предназначены для коммутации электричеВнских цепей дуговых сталеплавильных печей и других установок с частыми коммутацияВнми в трехфазных сетях переменного тока. Управление выключателем осуществляется электромагнитным приводом (общий на три полюса).

Условное обозначение выключателя тАФ ВБЛ-35-31,5/1600 УЗ и ВБЛ-35-31,5/2500 УЗ.

Рис 1.2 Вакуумный выключатель типа ВБЭ-10

Рис 1.3 Вакуумный выключатель типа ВБЛ-35

Разработаны вакуумные выключатели наружной установки типа ВБК-35Б-20/1000У1. Они представляют собой коммутационные аппараты, состоящие из трех полюсов, устаВнновленных на общей раме и управляемых электромагнитным приводом. Отличие этих выключателей от ВБЛ-35 по параметрам:

номинальный ток - 1000 А; номинальный ток отключения тАФ 20 кА; механический реВнсурстАФ40000 циклов ВлВОВ» с заменой камер через 20000 циклов. Для повышения уровня изоляции наружной поверхности ВДК она помещена в фарфоровую покрышку, залитую трансформаторным маслом. Габариты выВнключателя с приводом (ширина, глубина, высота) тАФ 2,23 х 0,575 х 2,09 м. Масса выклюВнчателя с маслом - 880 кг.

Вакуумные выключатели типа ВБК-110Б-20/1000У1 предназначены для выполнения коммутационных операций в нормальных и аварийных режимах электВнроустановок с частыми коммутациями.

Вакуумный выключатель типа ВБК-110Б-20/1000У1. климатическое исполнеВнние У, категория размещения 1 но ГОСТ 15160тАФ69*, состоитиз трех полюсов, установленных на общей раме и управляемых пружинным приводом типа ППК-1000.

В состав каждого полюса входят четыре камеры типа КВД-35-20/1250УХЛ2, соедиВнненные последовательно, опорная изоляция и механизм.

В конструкции выключателя предусмотВнрено устройство для выравнивания напряжеВнния по камерам полюса.

Габариты выключателя с приводом (ширина х глубина х высота) тАФ 4,38 х 0,75 х х4,58 м. Масса выключателя 2270 кг.

4. ВАКУУМНЫЕ И ЭЛЕГАЗОВЫЕ КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА 35 KB

Для приема и распределения электроВнэнергии трехфазного тока номинальным наВнпряжением 35 кВ в установках металлургических предприятий (дуговые сталеплавильВнные печи, прокатные станы и др.) разработаны КРУ, оборудованные вакуумными или элегазовыми выключателями выкатного типа. Применение этих КРУ резко сокращает габариты распределительных устройств (по сравнению с РУ, оборудованными воздушными выключателями), повышает их монтажную готовность, надежность работы и удобство эксплуатации.

Климатическое исполнение КРУтАФУХЛ категория размещения 3 по ГОСТ 15150 тАФ 69* КРУ состоят из шкафов с аппаратурой раз личного назначения, соединенных между собой по сборным шинам.

Таблица 1.1.Основные характеристики шкафов КРУ 35 кВ

5. ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ ВБТЭ-10-20

Выключатель предназначен для работы в шкафах комплектных распределительных устройств (КРУ), шкафах КСО, а также замены маломасляных выключателей в распределительных устройствах напряжением 6-10 кВ

Параметры

ТЕХНИЧЕСКИЕ ДАННЫЕ
Значение
Номинальное напряжение, кВ	10
Номинальный ток, А	630-1600
Время включения, сек не более	0,1
Время отключения, сек не более	0,02
Номинальное напряжение питания цепей управления. В: постоянного тока переменного тока, 50 Гц	220 220
Ток потребления: включающего электромагнита, А не более отключающих электромагнитов, А не более: электромагнит отключения	50
Постоянный ток	2
Переменный ток	1
Электромагнит отключения от независимого источника питания	1
Ток срабатывания максимальных расцепителей тока, А	5
Число циклов "ВО": а) при номинальном токе 6) при номинальном токе отключения	50000 50
Габариты, мм	612х550х840
Масса, кг, не более	100

6. Вакуумные выключатели серии BB/TEL

это коммутационные аппараты нового поколения, в основе принципа действия которых лежит гашение возникающей при размыкании контактов электрической дуги в глубоком вакууме, а фиксация контактов вакуумных дугогасительных камер (ВДК) в замкнутом положении осуществляется за счет остаточной индукции приводных электромагнитов (Влмагнитная защелкаВ»).

Отличительная особенность конструкции вакуумных выключателей серии BB/TEL по сравнению с традиционными коммутационными аппаратами заключается в использовании принципа соосности электромагнита привода и вакуумной дугогасительной камеры в каждом полюсе выключателя, которые механически соединены между собой общим валом.

6.1.Область применения

Выключатели вакуумные серии BB/TEL предназначены для коммутации электрических цепей с изолированной нейтралью при нормальных и аварийных режимах работы в сетях переменного тока частоты 50 Гц с номинальным напряжением 6-10 кВ. Оригинальность конструкции выключателей BB/TEL позволила достичь следующих преимуществ по сравнению с другими коммутационными аппаратами:

• высокий механический и коммутационный ресурс;

• малые габариты и вес;

• небольшое потребление энергии по цепям управления;

• возможность управления по цепям постоянного, выпрямленного и переменного оперативного тока;

• простота встраивания в различные типы КРУ и КСО и удобство организации необходимых блокировок;

• отсутствие необходимости ремонта в течение всего срока службы;

• доступная цена.

Принцип фиксации контактов ВДК в замкнутом положении с применением магнитной защелки в настоящее время активно используется в новых конструкциях вакуумных выключателей ряда различных фирм (GEC Alsthom, Whipp&Bourne, Cooper), однако ВлТаврида ЭлектрикВ» является первым предприятием-изготовителем, открывшим дорогу вакуумным выключателям с магнитной защелкой к массовому потребителю (оригинальность выключателей BB/TEL защищена патентом Российской Федерации).

Благодаря своим преимуществам вакуумные выключатели BB/TEL широко применяются во вновь разрабатываемых комплектных распределительных устройствах (КРУ, КСО, КРН), а также для реконструкции КРУ, находящихся в эксплуатации и имеющих в своем составе на момент реконструкции выключатели других конструкций, которые устарели морально и физически.

6.2.Конструктивное исполнение

В настоящее время выпускаются выключатели двух основных конструктивных исполнений:

с межполюсным расстоянием 200 мм;
с межполюсным расстоянием 250 мм.

Конструктивное исполнение с межполюсным расстоянием 200 мм

Конструктивное исполнение с межполюсным расстоянием 250 мм

6.3.Конструктивные особенности

Вакуумные выключатели серии BB/TEL - это коммутационные аппараты нового поколения, в основе принципа действия которых лежит гашение возникающей при размыкании контактов электрической дуги в глубоком вакууме, а фиксация контактов вакуумных дугогасительных камер (ВДК) в замкнутом положении осуществляется за счет остаточной индукции приводных электромагнитов (Влмагнитная защелкаВ»).

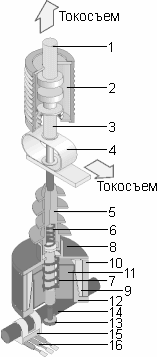

1 Неподвижный контакт ВДК

2 Вакуумная дугогасительная камера(ВДК)

3 Подвижный контакт ВДК

4 Гибкий токосъем

5 Тяговый изолятор

6 Пружина поджатия

7 Отключающая пружина

8 Верхняя крышка

9 Катушка

10 Кольцевой магнит

11 Якорь

12 Нижняя крышка

13 Пластина

14 Вал

15 Постоянный магнит

16 Герконы (контакты для внешних вспомогательных цепей)

6.4.Включение выключателя

Исходное разомкнутое состояние контактов 1, 3 вакуумной дугогасительной камеры выключателя обеспечивается за счет воздействия на подвижный контакт 3 отключающий пружины 7 через тяговый изолятор 5. При подаче сигнала "ВКЛ" блок управления выключателя формирует импульс напряжения положительной полярности, который прикладывается к катушкам 9 электромагнитов. При в зазоре магнитной системы появляется электромагнитная сила притяжения, по мере своего возрастания преодолевающая усилие пружин отключения 7 и поджатия 6, в результате чего под действием разницы указанных сил якорь электромагнита 11 вместе с тяговым изолятором 5 и подвижным контактом 3 вакуумной камеры 2 начинает движение в направлении неподвижного контакта 1, сжимая при этом пружину отключения 7.

После замыкания основных контактов якорь электромагнита продолжает двигаться вверх, дополнительно сжимая пружину поджатия 6. Движение якоря продолжается до тех пор, пока рабочий зазор в магнитной системе электромагнита не станет равным нулю. Далее кольцевой магнит 10 продолжает запасать магнитную энергию, необходимую для удержания выключателя во включенном положении, а катушка 9 начинает обесточиваться, после чего привод оказывается подготовленным к операции отключения. Таким образом, выключатель становится на магнитную защелку, т.е. энергия управления для удержания контактов 1 и 3 в замкнутом положении не потребляется.

В процессе включения выключателя пластина 13, входящая в прорезь вала 14, поворачивает этот вал, перемещая установленный на нем постоянный магнит 15 и обеспечивая срабатывание герконов 16, коммутирующих внешние вспомогательные цепи.

6.5.Отключение выключателя

При подаче сигнала "ОТКЛ" блок управления формирует импульс тока, который имеет противоположное направление по отношению к току включения и меньшее амплитудное значение. Магнит 10 при этом размагничивается, привод снимается с защелки, и под действием энергии, накопленной в пружинах отключения 7 и поджатия 6 якорь 11 перемещается вниз, в процессе движения ударяя по тяговому изолятору 5, связанному с подвижным контактом 3. Контакты 1 и3 размыкаются, и выключатель отключает нагрузку.

7. ПЕРЕНАПРЯЖЕНИЯ, ВОЗНИКАЮЩИЕ ПРИ КОММУТАЦИИ ИНДУКТИВНЫХ ТОКОВ ВАКУУМНЫМИ ВЫКЛЮЧАТЕЛЯМИ

Особенностью дуги в вакууме является ее нестабильность при малых токах. ПрекраВнщение разряда в вакууме приводит к срезу тока до его естественного перехода через нуль. Ток среза зависит от свойств примеВнняемых контактных материалов, а также от параметров контура тока.

Камеры современных вакуумных выклюВнчателей, благодаря специальному подбору контактных материалов, имеют относительно малые токи среза, вполне сопоставимые с токами среза выключателей, имеющих друВнгую дугогасительную среду. С другой стороВнны, для ВДК характерны большие скорости восстановления электрической прочности межконтактного промежутка, что позволяет им отключать высокочастотные токи с больВншими скоростями изменения тока вблизи нулевого значения. Последнее обстоятельВнство приводит к многократным повторным зажиганиям и отключениям высокочастотВнного тока в процессе одной коммутации включения тАФ отключения индуктивной на грузки,которые могут существенно влиять на уровень коммутационных перенапряжений.

При коммутациях индуктивных токов вакуумных выключателей могут возникать перенапряжения, обусловленные: срезом тоВнка, многократными повторными зажиганияВнми и трехфазным одновременным отключеВннием. Перенапряжения эти, вследствие вероятностного характера процессов в выклюВнчателе, определяются статистическими соотВнношениями, зависящими от схемы и параВнметров коммутируемой сети.

Силовые трансформаторы с облегченВнным уровнем изоляции по ГОСТ 1516.1тАФ76* (сухие, с литой изоляцией) рассчитаны на импульсные перенапряжения с максимальВнным значением 23 и 34 кВ, соответственно для классов напряжения 6 и 10кВ, что без применения защиты может оказаться неВндостаточным для выдерживания максимальВнных перенапряжений.

Наибольшую опасность представляют собой коммутационные перенапряжения для электродвигателей, имеющих пониженные, по сравнению с трансформаторами, уровни изоВнляции и в особенности пониженную имВнпульсную прочность обмотки при воздейВнствии волн с крутым фронтом.

Волновые сопротивления двигателей примерно на два порядка ниже, чем у трансформаторов, поэтому уровни перенаВнпряжении при обычном срезе тока также значительно ниже. Однако включение двигаВнтеля или отключение его пускового тока, как правило, сопровождается многократныВнми повторными зажиганиями и воздействияВнми волн перенапряжений с крутым фронтом. При определенном сочетании параметров схемы и начальных условий наблюдается постепенное нарастание максимумов волн (эскалация напряжений), при котором они могут достигать 5-кратных значений по отВнношению к фазному напряжению двигателя.

ВЭИ имени В. И. Ленина предложены следующие технические решения по схемам защиты от перенапряжений электрооборудоВнвания 6тАФ10 кВ, коммутируемого вакуумныВнми выключателями, в установках промышВнленных предприятий:

1. Для защиты трансформаторов общеВнго назначения с облегченной изоляциейпо ГОСТ 1516.1тАФ76* (сухие, литые) у вводов трансформатора между каждой фазой и земВнлей должен быть подсоединен разрядник I группы по ГОСТ 16357тАФ83* для соответВнствующего класса напряжения.

2. Для защиты электродвигателей межВнду зажимами каждой фазы двигателя и землей должны устанавливаться последоваВнтельные RС-цепочки с параметрами R = 50 Ом и С = 0,25 мкФ. Ниже приведены требования к основным электрическим харакВнтеристикам RС-цепочек:

Класснапряжения, кВ ..тАжтАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.. 6 10

Номинальноенапряжение конденВнсатора, кВ ....тАж.6,6 11

Мощность, рассеиваемая резистоВнром, Вт . ....тАж.тАж.15 40

Импульсная прочность между заВнжимами резистора

на волне 1,2/ 50мкс,кВ. тАжтАжтАжтАжтАжтАжтАжтАжтАжтАж.тАж.. 40 60

Между зажимами и землей у электроВндвигателей выше 1000 кВт дополнительно к RС-цепочке должны устанавливаться разВнрядники I группы по ГОСТ 16357-83* для соответствующего класса напряжения.

3. Для электрооборудования напряжеВннием 6-10 кВ с нормальной изоляцией по ГОСТ 1516.1-76* (маслонаполненные трансВнформаторы) никаких дополнительных средств защиты не требуется.

Механическая прочность шкафовКРУ(число включений и отключений контактных соединений главных и вспомогательных цеВнпей, перемещений выдвижного элемента, открываний и закрываний шторок, включеВнния и отключения ножей заземления) соотВнветствует ГОСТ 14693-77* на КРУ напряВнжением до 10 кВ.

В части требований безопасности шкафы КРУ соответствуют ГОСТ 12.2.007.0-75*. Они оборудованы блокировками (механичеВнскими и электромеханическими), обеспечиваВнющими безопасность работ при эксплуатаВнции.

При локализации дуговых повреждений в шкафу КРУ предусмотрена дуговая защиВнта, выполненная с помощью клапанов разВнгрузки давления, соединенных с блок-контакВнтами, обеспечивающими подачу команды на отключение защитного выключателя.

Предусмотрен шинный ввод сверху или снизу или кабельный ввод снизу, причем к одному шкафу с выключателем может быть подведено до шести однофазных каВнбелей. При необходимости подключения большего числа кабелей следует использоВнвать шкаф кабельных сборок, стыкуемый с вводным шкафом, в который можно подВнвести до двенадцати однофазных кабелей.

Габариты шкафа КРУ (ширина, глубина, высота) - 1,5 х 2,3 х 3 м.

Выбор типа выключателя в КРУ (ваВнкуумный или элегазовый) производится исходя из следующего. При необходимости частых коммутационных операций (например, для коммутации электропечных трансформаторов) и активно-индуктивном характере нагрузки коммутируемой цепи следует использовать вакуумные выключатели. Для, коммутации цепей с емкостным характером нагрузки (конденсаторные батареи, фильтро-компенсирующие устройства, статические тиристорные компенсаторы) следует использоВнвать элегазовые выключатели.

ВНИМАНИЕ!

В связи с постоянной работой по совершенствованию изделия в его констВнрукцию могут быть внесены незначительные изменения, не отраженные в этом документе.
