Глава VIII. КАМЕННЫЕ РАБОТЫ
1. ОБЩИЕ СВЕДЕНИЯ
Назначение каменных работ и виды каменной кладки. КаВнменные работы выполняют при возведении различных каменВнных конструкций зданий и сооружений; фундаментов, стен, столбов, перегородок и др.
В зависимости от применяемых материалов различают слеВндующие виды каменной кладки: кирпичную, мелкоблочную, буВнтовую, бутобетонную, тесовую.
Кирпичная кладка тАФ наиболее распространенная. ВыполняВнют ее из полнотелого и пустотелого глиняного кирпича для всех конструкций марок 75..300 (ГОСТ 530тАФ80) и силикатного полнотелого, пустотного и пористого кирпича для наземных конструкций марок 75..300 (ГОСТ 379тАФ79). Для строительства промышленных печей, обмуровки котлов, футеровки топок пеВнчей и т. д. применяют огнеупорный кирпич.
Мелкоблочную кладку выполняют из искусственных и приВнродных камней правильной формы с размерами и массой, доВнпускающими ручную кладку. К искусственным материалам отВнносят: керамические (ГОСТ 530тАФ80) и силикатные (ГОСТ 379тАФ79) камни, бетонные камни, грунтобетонные блоки и саВнман. Последние два вида мелких блоков применяют в сельскоВнхозяйственном строительстве. В качестве природных материаВнлов используют камни правильной формы, выпиленные из изВнвестняка, ракушечника, туфа и др. (ГОСТ 4001тАФ84).
Бутовая кладка тАФ это кладка из природных камней непраВнвильной формы, называемых бутовым камнем (ГОСТ 22132тАФ76). Ее применяют главным образом для устройства фундаментов и стен подвалов.
Бутобетонная кладка состоит из бутового камня, втапливаемого в бетонную смесь, и применяют ее для тех же целей, что и бутовую.
Тесовую кладку выполняют из природных предварительно обработанных камней. Применяют ее для облицовки монуменВнтальных зданий и сооружений.
Каменную кладку создают поштучной укладкой камней на раствор, связывающий камни между собой. В результате благоВндаря выравниванию поверхностей соприкосновения обеспечиваВнется более равномерная передача усилий на камни, а также предохраняется кладка от продувания и проникания воды. Вид и состав раствора зависят от назначения каменной кладки, условий ее работы и указываются проектом.
Цементные растворы, обладающие высокой прочностью, исВнпользуют для кладки конструкций, несущих большие нагрузки, а также конструкций, расположенных в насыщенных водой грунтах.
Сложные растворы (цементно-известковые или цементно-глиняные) применяют при нормальных нагрузках на кладку в суВнхих и влажных местах.
Известковые растворы, имеющие невысокую прочность, но обладающие пластичностью, применяют только для кладки в сухих местах.
Глиняные растворы предназначены для кладки из самана наземной части стен одноэтажных сельскохозяйственных здаВнний и для печных работ.
Для улучшения теплотехнических показателей кладки польВнзуются легкими растворами, которые в отличие от обычных тяВнжелых имеют вместо кварцевого песка шлаковый или пемзоВнвый. В зависимости от прочности на сжатие установлены марВнки растворов 4..300. Существенное значение имеет подвижВнность раствора, выражаемая величиной погружения стандартВнного конуса в сантиметрах. Растворы с большой подвижностью обеспечивают более высокую производительность труда при кладке. Для повышения подвижности и водоудерживающей споВнсобности к жестким цементным растворам добавляют пластиВнфикаторытАФ сульфитно-спиртовую барду, мылонафт и др. ПоВндвижность раствора для кирпича и мелких блоков должна быть в пределах 9..13 см, при наличии в них пустот тАФ 7..8 см, для бутовой кладки тАФ 4..6 см; для заливки швов этой кладки тАФ 13..15 см.
В зависимости от принятой отделки поверхности стен швы между отдельными камнями полностью заполняют раствором, придавая им определенную форму расшивкой, или оставляют незаполненными на глубину 1..1.5 см. Соответственно кладка носит название под расшивку и впустошовку. Кладку, выполВнненную впустошовку, впоследствии оштукатуривают или облиВнцовывают. Согласно нормативным требованиям, для кирпича и камней правильной формы толщина горизонтальных швов должна быть не менее 10 и не более 15 мм (средняя 12), верВнтикальных в пределах 8..15 мм (средняя 10).
Развитие каменных работ происходит в тесной связи науки с производством.
Наряду с совершенствованием технологии и организации каменных работ развиваются индустриальные методы возведеВнния каменных конструкций с использованием для кладки стен вместо мелкоштучных камней крупных кирпичных блоков и виброкирпичных панелей.

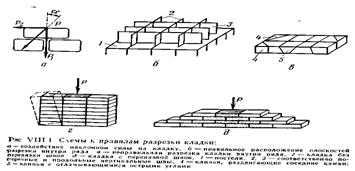

Правила разрезки каменной кладки. Для обеспечения рабоВнты кладки как монолитного массива и предотвращения перемеВнщения камней под действием нагрузок в процессе эксплуатации конструкции необходимо располагать их, соблюдая определенВнные условия, которые принято называть правилами разрезки.
Первое правило тАФ кладку необходимо вести рядами, ограниченными плоскостями, перпендикулярными направлению действующих сил . Руководствуясь этим правилом, каменную кладку, воспринимающую вертикальные нагрузки, ведут гориВнзонтальными рядами. В арках и сводах плоскости, ограничиваВнющие ряды кладки, должны быть перпендикулярными к криВнвой давления. При этом обеспечивается работа камней на сжаВнтие и исключаются сдвигающие усилия.Допустимое отВнклонение перпендикуляра к плоскостям, ограничивающим ряды кладки, с направлением действующих сил, выражаемое углом не должно превышать 15..17В°. Величину этого угла определяют из условия уравновешивания сдвигающего усилия от действия наклонной силы и противодействующей ему силы трения.
Второе правило тАФ внутри каждого ряда боковые граВнни камней должны образовывать две системы взаимно перпендикулярных плоскостей. При этом одна система плоскостей должна быть перпендикулярна постели и лицевой поверхности кладки, а вторая тАФ параллельна лицевой поверхВнности и перпендикулярна постели. Эти плоскости образуют в кладке вертикальные поперечные и продольные швы. Если боВнковые грани камней в нарушение этого правила будут распоВнложены наклонно, то они, уподобляясь клину, под действием нагрузок могут раздвинуть соседние камни, а кромки камней с острыми углами отколоть.
Третье правило тАФ вертикальные поперечные и проВндольные швы в смежных рядах не должны совпадать, то есть иметь перевязку.
При использовании в кладВнке прочных растворов, на цементном вяжущем допускается оставлять без перевязки вертикальные продольные швы в пяти рядах или вертикальные поперечные швы в трех рядах кирпиВнча. Если массив кладки разрезать по всей высоте вертикальВнными швами, то образуются отдельные неустойчивые столбы, которые под действием нагрузки могут деформироваться.
2. КИРПИЧНАЯ КЛАДКА
Виды кирпичной кладки и системы ее перевязки. По конВнструктивным и технологическим особенностям кирпичную кладВнку разделяют на сплошную, облегченную, армированную, декоВнративную, кладку с облицовкой.
Сплошная кладка. Так называют кладку, выполненную в виде монолитного массива толщиной, кратной 0,5 кирпича. РяВнды сплошной кладки состоят из кирпичей, уложенных вдоль наружных граней стены, называемых верстами, и заполнеВнния между ними тАФ забутки. В ряду кирпич укладывают вдоль стены длинной или короткой стороной и в зависимости от этого называют ложком или тычком. От тоВнго как уложены кирпичи в стену, весь ряд называют ложковым или тычковым. Забутку выкладывают тычками или исВнпользуют половинки.
При сплошной кладке стен применяют однорядную (цепВнную) или многорядную системы перевязки; для узких простенВнков (шириной до 1 м) и столбов тАФ трехрядную.
При однорядной (цепной) системе перевязки тычковые и ложковые ряды чередуются . Каждый вертикальВнный шов нижнего ряда перекрывается кирпичами верхнего ряВнда. При этом в каждом ряду вертикальные поперечные швы пеВнрекрываются на 1/4, а вертикальные продольные тАФ на 1/2 кирВнпича. Для перекрытия вертикальных поперечных швов на '/2 кирпича начинают кладку ряда с трехчетверок (3/4 кирпича). С фасадной стороны связанные между собой кирпичи по вертикали образуют рисунок в виде цепочки, чем объясняется сохраВннившееся до сих пор название тАФ цепная перевязка. Кладка с однорядной системой перевязки отличается высокой прочноВнстью; в ней полностью соблюдаются все три правила разрезки. Однако она требует значительных затрат труда на укладку большого объема верстовых рядов (составляющих 75% общеВнго объема кладки при толщине стен в два кирпича) и заготовВнку трехчетверок.
Многорядная система перевязки основана на чередоваВннии одного тычкового ряда с пятью ложковыми. При этом вертикальные поперечные швы перекрывают вышелеВнжащими кирпичами в каждом ряду, а продольные швы тАФ тольВнко через пять рядов. В такой кладке несущая способность составляет 94% по отношению к этому показателю кладки с одВннорядной системой перевязки. Однако она менее трудоемка благодаря уменьшению объема верстовых рядов (58% общего объема кладки при толщине стен в два кирпича) за счет увелиВнчения забутки и сокращения заготовки трехчетверок.
Трехрядная система перевязки (предложена Л. Н. Онищиком) допускает совпадение вертикальных продольных и поВнперечных швов в трех смежных рядах, перевязывая их четверВнтым рядом кладки. Несущая способность такой кладки составляет 97% однорядной кладки.
Независимо от принятой системы перевязки требуется ряды кладки тАФ первый и последний, а также на уровне обрезов стен и столбов, в выступающих элементах (карнизах, поясах и т.п.), под опорными частями балок, плит и других конструкций тАФ выкладывать тычками из целых кирпичей. ВыВннужденные разрывы в кладке допускается выполнять в виде наклонной или вертикальной штрабы. Для связи с примыкающей кладкой в швы вертикальной штрабы заклаВндывают конструктивную арматуру тАФ не менее трех стержней диаметром до 8 мм через 2 м по высоте и на уровне перекрытия. Разница в высоте возводимой кладки на смежных участках не должна превышать высоты этажа.
Облегченная кладка. В малоэтажном сельском строительстВнве распространены облегченные ограждающие конструкции, состоящие из двух параллельных стенок толщиной в полкирВнпича каждая, между которыми размещают теплоизоляцию в виВнде засыпки, легкого бетона, блоков-вкладышей, плитного утепВнлителя. Для связи стенок между собой применяют горизонВнтальные вутообразные армированные растворные и кирпичные диафрагмы, тычковые ряды, заходящие в термоизоляционный слой на полкирпича и кирпичные вертикальные стенки.
Армированная кладка. Для повышения несущей способности сильнонагруженных стен, столбов и узких простенков применяВнют поперечное и продольное армирование кладки, размещая арВнматуру в горизонтальных и вертикальных швах. При этом толВнщина швов в кладке должна превышать сумму диаметров пеВнресекающейся арматуры на 4 мм, при соблюдении нормативВнной средней толщины шва. Поперечное армирование осуществВнляют сетками прямоугольной формы или типа ВлзигзагВ» с диаВнметром стержней 3..8 мм, которые укладывают не реже чем через пять рядов кладки. Сетки ВлзигзагВ» располагают в смежВнных рядах так, чтобы направление прутков в них было взаимно перпендикулярно. Отдельные (контрольные) концы стержней должны выступать на 2..3 мм. При продольном армировании стержни размещают в вертикальных швах или снаружи конструкции и связывают хомутами.
Декоративная кладка. В последнее время широВнкое распространение поВнлучили две разновидноВнсти декоративной кладВнки: вертикальные швы по высоте здания в наружВнной версте совпадают во всех рядах. С наружВнной стороны стены кладВнка состоит из чередуюВнщихся трех ложковых и одного тычкового рядов. Вертикальные и горизонВнтальные швы выполняют одинаковой толщины, придерживаясь одного профиля при расшивке швов. В декоративных целях применяют также сочетаВнние силикатного и глиВнняного кирпичей.
Кладка с облицовкой. При такой кладке наружВнную отделку стен выполВнняют одновременно с их возведением. Для облицовки возведением. Для облиВнцовки используют лицевой кирпич, укладывая его в наружВнный верстовой ряд одновременно с кладкой обычных кирпичей, применяя многорядную систему перевязки. Лицевой слой кладВнки связывают при этом с массивом стены тычковыми рядами. Одновременно с кладкой стен выполняют также облицовку заВнкладными или прислонными керамическими плитами.
Технология сплошной кирпичной кладки. Все операции по укладке кирпича каменщик выполняет вручную. Для этого он должен иметь специальные инструменты и приспособления. По назначению их разделяют на производственные и контрольно-измерительные. К производственным инструментам относят: комбинированВнную кельму, предназначенную для разравнивания раствора на стене, образования швов и скалывания кирпича; молоток-кирочку для рубки и тески кирпича; лопату растворную для подаВнчи раствора на стену, расстилания на стене при образовании швов и перемешивания в ящике; расшивку для придания швам необходимой формы.
В качестве контрольно-измерительных инструментов и приВнспособлений применяют: причалку тАФ крученый шнур диаметром 2..3 мм, натягиваемый горизонтально для обозначения верхней поверхности верстовых рядов; уровень, правило длиной 1,2.. 1,5 для контроля прямолинейности рядов и лицевой поверхВнности кладки; отвес для проверки ее вертикальности; рулетку измерительную металлическую и складной метр; порядовки, выполненные в виде металлических уголков или деревянных реВнек для разметки наружных рядов по высоте, с нарезанными чеВнрез каждые 77 мм делениями, по которым закрепляют причалВнку; причальные скобы для крепления причалки при кладке внутренней версты; угольник для проверки закладки углов стен и столбов. Процесс кирпичной кладки стен состоит из ряда последоваВнтельно выполняемых рабочих операций: установки и перестаВнновки причалки; подачи и раскладки кирпича на стене; подачи я расстилания раствора; укладки кирпича на раствор с заполнеВннием швов; проверки правильности кладки. При необходимости проводят расшивку швов, околку и теску кирпича.
Установку причалки проводят для каждого ряда кладки наружной и через два-три ряда внутренней версты. Для наружной версты причалку крепят к порядовкам, которые устаВннавливают с наружной стороны выкладываемой стены на всех углах, пересечениях и не реже 12 м одна от другой на прямых участках. Натягивание причалки при кладке внутренней версты осуществляют с помощью причальной скобы. Острым концом ее забивают в шов кладки, а тупым, с прикрепленным шнуром, опирают на маячный кирпич кладки. Свободный конец причалВнки наматывают на ручку скобы. Установку порядовок и причалВнки выполняет каменщик наиболее высокой квалификации в звеВнне с помощью подручного. Чтобы причалка не провисала, под нее через 4..5 м укладывают маячные кирпичи на растворе.
Кирпич подают и раскладывают таким обраВнзом, чтобы было удобно в дальнейшем укладывать его на расВнтвор. Для кладки ложкового верстового ряда целесообразно раскладывать кирпич стопками по два кирпича в каждой, расВнполагая их параллельно или наклонно продольной оси стены. Для тычкового ряда стопки кирпичей располагают перпендикуВнлярно оси стены. При этом кирпич, предназначенный для наВнружного верстового ряда, раскладывают на внутренней половиВнне стены, а для внутреннего верстового ряда тАФ на наружной половине.
Раствор подают и расстилают растворной лопаВнтой сразу под шесть-семь кирпичей. При кладке впустошовку слой раствора не доходит до края стены на 2..2,5 см; при кладВнке под расшивку и с полным швом тАФ на 1..1.5 см. Под забутку раствор расстилают кельмой сплошной полосой без отступок. Кладку кирпичей и заполнение швов осущеВнствляют различными способами в зависимости от положения кирпича в ряду, требуемой полноты образуемого шва, пластичВнности раствора. Кладку верстовых рядов выполняют: вприсык, вприсык с подрезкой раствора или вприжим, кладку забутки тАФ вполуприсык.
1. Способ вприсык применяют при кладке стен впустошовку. Каменщик гранью наклонно расположенного кирпича загребает часть разостланного раствора для образоваВнния вертикального шва. Постепенно выравнивая, кирпич приВндвигают к ранее выполненной кладке и, нажимая рукой, осаживают его на место. Этот способ укладки наиболее производиВнтельный, кирпич можно класть одновременно двумя руками.
2. Способом вприсык с подрезкой кирпичи укладывают при полном заполнении швов для последующей расшивки. Раствор загребают гранью кирпича, но при осаживаВннии его часть раствора выжимают на лицевую поверхность и подрезают кельмой.
3. Способ вприжим применяют для кладки под расшивку, при необходимости более полного заполнения шва. Чтобы получить вертикальные швы, каменщик разравниВнвает и загребает раствор кельмой в сторону ранее уложенного кирпича, а затем придвигает его вплотную к кельме, одновреВнменно вынимая ее. Излишки раствора срезают. Способ вприВнжим требует более жесткого раствора, чем вприсык, и более трудоемкий.
4. Способ вполуприсык используют при заВнполнении забутки, и заключается он в укладке на растворную постель одновременно обеими руками двух кирпичей. ВертиВнкальные швы при этом заполняют только частично. Полностью их заполняют при расстилании раствора под последующий ряд кирпичей.
Правильность кладки проверяют с помощью контВнрольно-измерительных инструментов и приспособлений по мере ее возведения, но не реже двух раз на каждый метр высоты, чтобы своевременно внести исправления. Отклонение кладки от вертикали не должно превышать 10 мм на один этаж и 30 мм на все здание, отклонение рядов кладки от горизонтали тАФ 15 мм на 10 м длины стены, ширина простенков тАФ минус 15мм, ширина проемов тАФ + 15 мм.
Околка и теска кирпича заключается в подготовке неполномерных кирпичей для перевязки швов (четверок, полоВнвинок и трехчетверток). Предварительно каменщик отмечает линию обрубки кирпича, а затем молотком-кирочкой перерубаВнет его. Фасонную теску кирпича для архитектурных деталей деВнлают на специальных станках.
Расшивка швов тАФ завершающая операция кладки. ВыВнполняют ее после укладки каждых одного-двух рядов и предваВнрительной очистки лицевой поверхности с помощью инструмента-расшивки соответствующего профиля.
Приведенный технологический процесс кирпичной кладки может быть организован поточно-расчлененным или поточно-кольцевым (конвейерным) методом.
При поточно-расчлененном методе для работы каменщиков выделяют захватку, которую разбивают соответственно числу звеньев на делянки. Размеры делянки должны обеспечить достаВнточный фронт работ для звена соответствующего состава в теВнчение смены.
Состав звеньев каменщиков зависит от сложности кладки, толщины стены, системы перевязки швов. Он приводится в техВннологических картах, картах трудовых процессов для кирпичВнной кладки и составляет 2..6 чел.
В звене обязанности распределяются таким образом, чтобы все каменщики были равномерно загружены в течение смены и выполняли рабочие операции, по сложности соответствующие их разряду.
Звено ВлдвойкаВ» рекомендуется при кладке стен с большим числом проемов или архитектурных деталей толщиной до полуВнтора кирпичей и перегородок. В таком звене каменщик IV (V) разряда устанавливает порядовку, натягивает причалку, ведет кладку верстовых рядов, а каменщик II разряда подает и расВнстилает раствор, раскладывает кирпич, выполняет периодически совместно с ведущим каменщиком кладку забутки, помогает устанавливать контрольные приспособления.
Звено ВлтройкаВ» целесообразно применять при толщине стен в два кирпича с менее сложным архитектурным оформлением. В нем каменщик IV (V) разряда устанавливает порядовку, наВнтягивает причалку, кладет версты; каменщик II разряда подает и расстилает раствор, раскладывает кирпич, а каменщик III разряда выполняет забутку, помогает устанавливать контрольные приспособления.
Звено ВлпятеркаВ» наиболее эффективно при кладке стен толВнщиной в два и более кирпичей с небольшим числом проемов и простым архитектурным оформлением. При этом каменщики IV (V) и III разрядов кладут наружную версту, каменщики IV и II разрядов тАФ внутреннюю, а второй каменщик II разряВнда тАФ забутку.
При выполнении кладки поточно-кольцевым (конвейерным) методом выделенную для бригады захватку на делянки не разВнбивают. Кладку в пределах захватки ведут непрерывным потоВнком укрупненными звеньями (ВлшестеркамиВ» или ВлпятеркамиВ»)у которые перемещаются вдоль возводимой стены по кольцу одно за другим на расстоянии 6..8 м, выкладывая один ряд кладки. При работе ВлшестеркойВ» звено разделяют на три ВлдвойкиВ», выВнполняющие соответственно кладку наружной версты, внутВнренней и забутку. В звене ВлпятеркаВ» два каменщика выкладыВнвают наружную версту, а остальные три члена звена тАФ внутренВннюю версту и забутку. Поточно-кольцевой метод целесообразно применять при возведении зданий простого очертания в плане со стенами толщиной два и более кирпича, с малым числом проемов и простым архитектурным оформлением. При этом значительно повышается производительность труда.
Существенное влияние на производительность труда оказыВнвает организация рабочего места каменщиков. Оно должно наВнходиться в сфере обслуживания подъемного крана и включать три зоны: рабочую зону шириной 0,6..0,7 м, зону матеВнриаловтАФ 1 м и зону прохода рабочих тАФ 0,8..0,9 м . Общая ширина рабочего места каменщиков- достигает 2,5 м. Кирпич располагают вдоль фронта работ, чеВнредуя с раствором. При кладке стен с проемами кирпич размеВнщают напротив простенков, а раствор тАФ напротив проемов. В пределах рабочего места кладку ведут ярусом высотой до 1,2 м. В процессе кладки яруса производительность труда каВнменщика изменяется, достигая наибольшего значения на высоте 0,6 м от уровня рабочего места. Это указыВнвает на наличие резерва повышения производительности труда за счет улучшения организации рабочего места.
Сплошной кладкой выполняют карнизы стен, перемычки, арВнки, перегородки, своды и др. Карнизы с небольшим свесом, не превышающим половины толщины стены, устраивают путем постепенного напуска рядов кирпичейтАФтычков в пределах '/а длины кирпича, свешивающуюся часть уравновешивают вышеВнлежащей кладкой или заанкеривают.
Проемы в стенах обычно перекрывают сборными железобеВнтонными перемычками. В малоэтажном сельском строительстве проемы пролетом до 2 м также перекрывают рядовыми пеВнремычками. Их устраивают по опалубке из отборного кирВнпича на растворе марки 25 и выше, высотой не менее '/4 шириВнны проема. По опалубке расстилают раствор слоем 2..3 см и в него втапливают арматурные стержни диаметром не менее6 мм. Проемы до 2 м можно также перекрывать клинчатыми пеВнремычками из обыкновенного кирпича без армирования, укладывая его с клиновидными швами по опалубке. Проемы до 4 м перекрывают арочными перемычками. Их выклаВндывают по опалубке из досок, прибитых к кружалам криволиВннейного очертания одновременно с двух сторон от пят к замку. В процессе кладки стен в них устраивают дымоходные и вентиляционные каналы. Для соблюдения правильного наВнправления каналов и гладкой поверхности стенок используют шаблоны (из дерева или кровельной стали), поднимаемые вверх по мере кладки. Швы кладки необходимо тщательно заполВннять, а стенки канала промазывать жидким глинопесчаным расВнтвором. Для устройства каналов можно также применять кераВнмические блоки с отверстиями.
Температурные и осадочные швы устраивают, оставляя зазор на всю высоту кладки участков стен, обеспечиВнвая при этом перевязку кирпичей, лежащих у самого края.
Перегородки в зависимости от протяженности возводят толщиной '/4тАФ'/2 кирпича, с перевязкой швов в смежных рядах кладки. Для придания устойчивости их армируют стальными прутками диаметром до 6 мм. К стенам и столбам перегородки крепят при помощи стальных ершей или штырей (по два-три на каждую сторону).
Особенности технологии облегченной кирпичной кладки. Конструктивное отличие применяемых видов облегченной кирВнпичной кладки отражается на технологии и организации строиВнтельного процесса по сравнению с сплошной кладкой. Чтобы не допустить больших потерь при расстилании раствора на узкие параллельные стенки толщиной в полкирпича, вместо растворной лопаты для расстилания раствора применяют специальный меВнталлический лоток с ручками; стеновой материал раскладывают на стене не стопками, а по одному кирпичу. Укладывают кирпич на раствор, как правило, вприжим, тщательно заполняя вертиВнкальные и горизонтальные швы.
Облегченные стены с теплоизоляционной засыпкой возводят звенья ВлтройкаВ», разделив делянку на две части. На одной ведуВнщий каменщик V (IV) разряда и подручный III разряда выполВнняют кладку стены до диафрагмы, на другой подручный III (II) разряда в это время засыпает пустоты ранее выложенной кладВнки теплоизоляционным материалом, уплотняет его, устраивает растворную диафрагму. Кладку стен с заполнением легкобетонными вкладышами также проводят звеньями ВлтройкаВ», но делянку на части не разВнбивают Ведущий каменщик V (IV) разряда выкладывает верВнстовые ряды, подручные III (II) разряда подают материал и выВнкладывают забутку При этом забутку кладут сразу после наВнружной версты, а внутреннюю версту после укладки вкладышей. Аналогично выполняют кладку с жесткими теплоизоляционными плитами.
Стены колодцевой кладки с засыпкой пустот рекомендуют выВнполнять звеньями ВлчетверкаВ» В пределах делянки кладку ведут на высоту 6 рядов без заполнения колодцев. Первый каменщик V (IV) разряда и один из каменщиков III (II) разряда ведут кладку наружной версты, а второй каменщик V (IV) разряда с другим каменщиком III (II) разряда тАФ кладку внутренней версВнты и поперечных стенок. Засыпку стен осуществляет специальВнное звено рабочих Операции по засыпке теплоизоляционных материалов механизируют с помощью подъемного крана и разВндаточного бункера.
Особенности технологии кладки отопительных печей. ПечВнные работы являются разновидностью каменных. Осуществляют их при возведении отопительных печей, дымовых труб. Для кладВнки применяют полнотелый глиняный (марки не ниже 100) кирВнпич. Топки выкладывают огнеупорным или тугоплавким (из туВнгоплавкой глины) кирпичом. Кладку печей выполняют на глинопесчаном растворе; футеровку топок из огнеупорного кирпича на растворе из огнеупорной глины; дымовых труб в пределах здаВнния на том же растворе, что и стены здания; а выше крыши тАФ на цементном растворе При кладке необходимо соблюдать перевязВнку швов в каждом ряду. Толщина швов печной кладки из обыкВнновенного глиняного кирпича должна быть не более 5 мм, из туВнгоплавкого и огнеупорного тАФ 3 мм. Горизонтальные и вертикальВнные швы должны быть целиком заполнены раствором, чтобы чеВнрез них не проникали в помещение дымовые газы. По ходу кладВнки (через 4..5 рядов) внутренние поверхности печей, труб и каВнналов обрабатывают путем швабровки (затирки мочалкой, смоВнченной в воде) для создания гладкой поверхности. Кладку выВнполняет звено в составе двух печников IV (V) и III разрядов.
З. МЕЛКОБЛОЧНАЯ КЛАДКА ИЗ КАМНЕЙ ПРАВИЛЬНОЙ ФОРМЫ .

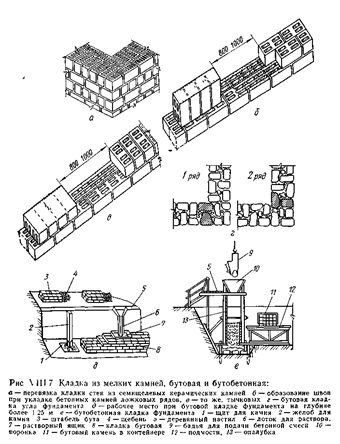

Кладка из керамических, силикатных, бетонных и природВнных камней. Применяемые для кладки стен мелкоштучные камВнни по своим размерам заменяют несколько стандартных кирпиВнчей, что вносит некоторые особенности в процесс их укладки. Кладку из керамических камней с поперечными сквозными щелевидными пустотами выполняют с применением однорядной перевязки (рис. VIII 7,а). Чтобы раствор не затекал в сквозные щели, его подвижность при образовании горизонтального шва не должна превышать 7 . . 8 см.
В кладке из пустотелых силикатных и бетонных камней и из сплошных природных камней перевязывают поперечные вертиВнкальные швы тычковыми рядами не реже чем в каждом третьем ряду. Камни с несквозными пустотами кладут отверстиями вниз? или вверх. Во втором случае, чтобы раствор не проваливался, пустоты заполняют изоляционным материалом. Для кладки тычВнкового ряда камни укладывают на длинное ребро, для ложкового тАФ стоймя. После нанесения раствора на гоВнризонтальную постель кладки и на верхние поверхности камня его поднимают двумя руками, поворачивают на 90В° и укладываВнют на раствор, плотно прижимая к ранее уложенному камню и осаживая нажимом рук.
Кладку из искусственных и природных камней ведут звеньяВнми ВлдвойкаВ» в составе каменщиков IV и III (II) разрядов. СнаВнчала выкладывают наружную версту, затем забутку, а после этого тАФ внутреннюю версту. При кладке с одновременной облиВнцовкой лицевыми камнями целесообразно применять звенья ВлчетВнверкиВ». Первые два каменщика устанавливают облицовку, а вслед за ними два других ведут кладку. Кладку камней с заВнсыпкой пустот ведут звенья ВлтройкаВ». В них один рабочий засыВнпает пустоты.
Кладка из грунтобетонных блоков и самана. Из грунтобетонных блоков и самана выкладывают здания высотой до двух этаВнжей. Толщина стен в 1..1.5 камня. Для перевязки швов чередуВнют кладку тычковых и ложковых рядов.
Кладку фундаментов и цокольную часть стены из грунтобеВнтонных блоков выполняют сплошной на растворе марки 10..25. Наружные стены можно возводить с применением колодцевой кладки на растворе марки 10. Колодцы засыпают шлаком или сухим просеянным грунтом, перемешанным с соломенной сечкой и известью-пушонкой, с уплотнением ручными трамбовками. ЧеВнрез каждые 500..600 мм по высоте устраивают растворные диафВнрагмы. Сплошную кладку из грунтобетонных блоков выполняет звено ВлдвойкаВ». Для колодцевой кладки целесообразно примеВннять звенья ВлчетверкаВ» с разделением труда между членами звена так же, как при кирпичной кладке. Засыпает колодцы звено подсобных рабочих.
Кладку стен из саманных блоков ведут на глинопесчаном расВнтворе 1 : 1..1 : 1,5 с добавкой 0,5 части соломенной сечки. ПереВнвязку швов осуществляют по однорядной системе.
4. КЛАДКА ИЗ ПРИРОДНЫХ КАМНЕЙ НЕПРАВИЛЬНОЙ ФОРМЫ
Бутовая кладка. Выполняют ее из бутового камня непраВнвильной формы тАФ бута. Для лицевых поверхностей кладки выВнбирают постелистые камни, имеющие приблизительно паралВнлельные грани. Различают два способа производства бутовой кладки: Влпод лопаткуВ» и Влпод заливВ». Для производства каменных работ необходимо бесперебойВнно поставлять на строительную площадку раствор, кирпич и другие материалы. Все транспортные процессы выполняют с применением комплексной механизации, при минимальных заВнтратах ручного труда.

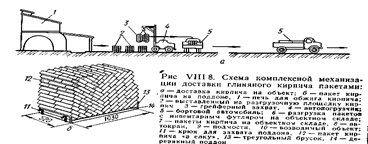

Транспортирование каменных материалов. Для транспортиВнрования кирпича и мелких блоков на строительную площадку используют бортовые автомобили, а также тракторы с бортовыми прицепами. Доставленный на площадку стеновой материал разгружают на приобъектном складе в зоне действия кранана, установленного для возведения объекта, или подают непоВнсредственно на рабочие места каменщиков.

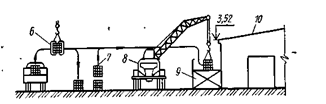

Комплексная механизация доставки стеновых материалов осуществляется на основе контейнеризации с предварительной укладкой отдельных камней в пакеты. Кирпич и мелкие блоки выкладывают на поддонах с перекрестной перевязкой или в ВлелкуВ» (рис. VIII.8,а,б). Пакеты с перекрестной перевязВнкой проще в укладке, но при перевозке менее устойчивы. ЧтоВнбы пакеты не рассыпались в пути (по проселочным грунтовым дорогам), в кузове автомобиля устраивают крепление. Грузят пакеты на складах заводов-изготовителей и разгружают на объекте специальными инвентарными захватами. Прямо с авВнтомобиля пакеты можно подавать непосредственно на рабочие места каменщиков.
Более эффективен бесподдонный способ доставки стеВнновых материалов, но для его применения необходимо кузова автомобилей и прицепов оборудовать специальными зажимами для крепления укладываемых пирамид кирпича. ПодготовленВнные на заводе-изготовителе пирамиды грузят на автомобиль и выгружают на объекте с помощью крана, оснащенного специВнальным захватом рычажного типа. В нижней части он имеет обжимные балки с резиновой отделкой, которые при подъеме захвата плотно прижимаются к нижнему ряду кирпичей. В куВнзове автомобиля пакеты раскрепляют. Для раздвижки пакетов при их выгрузке на днище кузова предусматривают устройстВнва из стальных листов, которые с помощью наружной шестеВнренки можно передвигать вместе с уложенными на них пакеВнтами кирпича. Передвигают пакеты также с помощью крана, для чего в кузов автомобиля их укладывают на инвентарные поддоны.
При кладке стен одноэтажных объектов небольшой высоты, не обеспеченных самоходными кранами, каменные материалы подают с помощью средств малой механизации: легких переВндвижных кранов, передвижных ленточных конвейеров и т. п.
При производстве бутовой и бутобетонной кладок для транВнспортирования камня и щебня применяют автосамосвалы обВнщего назначения. Погрузку ведут одноковшовыми экскаватора-1 ми с ковшами вместимостью 0,25..0,4 м3. Выгружают камень и щебень непосредственно у мест укладки.

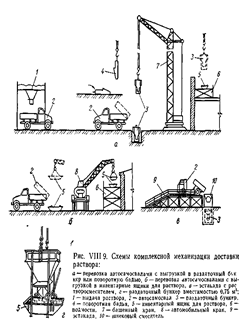

Приготовление и транспортирование раствора. Комплексная механизация доставки раствора включает его приготовление, транспортирование к объекту и подачу на рабочее место каВнменщиков. Раствор приготавливают на бетонно-растворных заВнводах, центральных растворных узлах или на локальных устаВнновках, расположенных на строительной площадке.
При централизованной доставке готового раствора испольВнзуют автосамосвалы общего назначения (с дооборудованными кузовами для сокращения потерь) или специальные авторастворовозы с барабаном, имеющим механическое смесительное устройство внутри и допускающим порционную выдачу матеВнриала. Доставленный на объект раствор выгружают в раздаточВнный бункер или поворотную бадью, подают краном на рабочие места каменщиков и там выгружают в растворные ящики (рис. VIII. 9,а,г).
Применение раздаточных бункеров связано с порционной .разгрузкой его в ящики каменщиков. Можно выгружать доВнставленный на объект раствор непосредственно в инвентарные ; растворные ящики вместимостью 0,15..0,25 м3, располагая их на площадке по три-четыре в ряд, затем специальной траверсой подавать на рабочие места каменщиков краном (рис. VIII. 9, б).
Широкое распространение получил способ приема раствора в установку, состоящую из эстакады и растворосмесителя (рис. VIII. 9, б). Установка может быть также использована для приготовления раствора из доставленной сухой смеси. При работе в зимних условиях предусматривают подогрев раствора. При больших объемах работ целесообразно для подачи раВнствора использовать растворонасосы. Доставленный на объект раствор выгружают в бункер растворосмесителя, откуда после повторного перемешивания (для получения необходимой поВндвижности 9.. 10 см) поступает через вибросито в растворонасос, далее в кольцевой растворопровод и по присоединенному к нему раздаточному рукаву подается непосредственно в ящиВнки для раствора, установленные на рабочих местах каменщиВнков. Чтобы избежать потерь раствора при загрузке ящиков, на конце рукава закрепляют гаситель струи. С помощью растворонасоса можно также подавать раствор непосредственно на кладку для образования горизонтальных швов. Для этого к раздаточному рукаву присоединяют раствороукладчик в виде металлической трубы со сплющенным наконечником. ПередвиВнгая его по верхнему ряду кладки, наносят полосу раствора неВнобходимой толщины. Растворонасосом можно транспортировать раствор по горизонтали до 200 м и по высоте до 40 м.
Раствор можно доставлять на объект также в бункерах-конВнтейнерах с последующей разгрузкой краном в ящики каменВнщиков.
Для приготовления раствора непосредственно на строительВнной площадке применяют передвижные растворосмесители вместимостью смесительного барабана 80.. 150 л, располагая их в зоне действия крана.
Установка подмостей и лесов. Кладку стен возводят ярусаВнми высотой 1..1,2м. После кладки 1-го яруса необходимо изВнменить уровень рабочего места. Для этого требуются специВнальные устройства, называемые подмостями и лесами. Они должны быть прочными, инвентарными, просто и легко собиВнраться и разбираться, легко транспортироваться.
Подмости применяют при возведении зданий с межд
