Конструкция окон

Введение

Современное окно- это сложная инженерная конструкция, к которой предъявляются очень высокие требования и от которой во многом зависит комфорт и дизайн жилья или производственного помещения. Архитекторам нужны окна, которые служили бы украшением здания, пропускали бы много света и соответствовали бы строительным требованиям. Теплотехники оценят окна с хорошей теплоизоляцией, плотным прилеганием створок, которые, в то же время, можно легко открыть для проветривания. Жильцы мечтают о недорогих, тепло сберегающих, легко моющихся окнах, которые оберегают от шума и защищают от взлома.

По виду материалов окна делятся на пластмассовые, деревянные, алюминиевые, а так же деревянно-алюминиевые. Причём каждый из вышеуказанных типов окон имеет свою сферу применения, и присущие им преимущества и недостатки.

Пластмассовые окна - идеально подходят для остекления офисов, витрин магазинов, производственных, и других нежилых помещений. Имеют низкую себестоимость и практически не требуют ухода. Из недостатков можно отметить несоответствие применяемых конструкций климатическим условиям нашего региона, низкую экологическую чистоту и эстетику.

Алюминиевые окна - основная сфера применения- производственные помещения, оформление фасадов общественных и других нежилых зданий, а так же торговых павильонов. Из достоинств можно отметить практически неограниченную долговечность таких конструкций, возможность остекления значительных площадей и т. д., но такие окна в жилых помещениях, как правило, не применяются.

Деревянные окна - получили наибольшее распространение в жилищном строительстве. Достоинства деревянных окон: хорошие теплоизолирующие свойства, экологическая чистота и прекрасный внешний вид (здесь идёт речь об окнах современной конструкции: тройное остекление, качественные материалы и высокие технологии изготовления). Недостатком деревянных окон является их подверженность негативному воздействию атмосферы, что особенно актуально в городах, и как следствие, необходимость достаточно часто производить их ремонт и покраску. Однако, с появлением современных лакокрасочных материалов, это перестаёт быть проблемой- окна на протяжении всего срока эксплуатации сохраняют первоначальный внешний вид и прочность.

Составные части окон.

Окно - элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.

Рамочная конструкция (элемент) оконного блока - сборочная единица оконного блока, состоящая из брусков .(профилей), соединенных между собой посредством жестких угловых связей: на шипах и клее, сварке, механических связях (винтовых, на зубчатых пластинах, путем оарессовки) и др.

Оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий.

Оконный блок состоит из сборочных единиц:, коробки и створчатых элементов, встроенных систем проветривания и может включать в себя ряд дополнительных элементов: жалюзи, ставни и др.

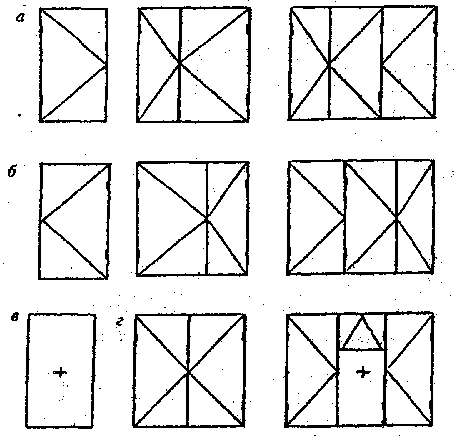

а - оконные блоки левого открывают; 6 - оконные блоки правого открывания; в - не открывающийся оконный блок; г - оконные блоки симметричного открывания

Оконные рамы виды, конструкций.

Оконная рама:

1) светопрозрачная конструкция со сложным переплетом, применяемая, как правило, для остекления веранд.

2) многоярусная оконная конструкция, состоящая из стоек, ригелей, перекладин и др., в ячейке, которой устанавливают стеклопакеты, створки, коробки, оконные блоки.

a - пример деревянной оконной рамы для остекления веранды; б - пример металлической рамы с различными видами заполнения конструкции: 1 - стеклопакетами; 2 - не открывающейся створкой (или остекленной коробкой); 3 - открывающейся (распашной) створкой; 4 - оконными блоками; 5 - рама

Варианты открывания окон:

  • распашное - створки (полотна) поворачиваются вокруг вертикальной оси;
  • подвесное - створки поворачиваются вокруг верхней горизонтальной оси; ;
  • откидное - створки поворачиваются вокруг нижней горизонтальной оси;
  • поворотно-откидное - створки (полотна) поворачиваются вокруг вертикальной и горизонтальной нижней оси;
  • среднеповоротное - створки поворачиваются вокруг средней вертикальной или средней горизонтальной оси;
  • раздвижное - створки (полотна) перемещаются в горизонтальном направлении;
  • подъемное - створки перемещаются в вертикальном положении;
  • комбинированное - сочетание различных видов открывания в одном изделии.

Классификация и условное обозначение

4.1 Окна классифицируют по следующим признакам:

материалам рамочных элементов;

  • вариантам заполнения светопрозрачной части;
  • назначению;
  • вариантам конструктивного исполнения;
  • архитектурному рисунку;
  • основным эксплуатационным характеристикам. Первые два признака относят к признакам вида изделий.

4.2 По материалам рамочных элементов изделия подразделяют на:

  • деревянные;
  • поливинилхлоридные;
  • из алюминиевых сплавов;
  • стальные;
  • стеклопластиковые;
  • комбинированные (деревоалюминиевые, деревополивинил-хлоридные и т.п.)

4.3 По вариантам заполнения светопрозрачной части изделия подразделяют:

  • с листовым стеклом;
  • со стеклопакетами;
  • с листовым стеклом и стеклопакетами.

Основные варианты заполнения светопрозрачной части оконных блоков приведены на рисунке 1.

4.4 По назначению изделия подразделяют на предназначенные для применения в жилых, общественных, производственных и других видах зданий и сооружений.

4.5 По вариантам конструктивного исполнения изделия классифицируют:

по типам конструкции: одинарные, спаренные, раздельные, раздельно-спаренные;

по числу рядов остекления:

  • с одинарным остеклением (для неотапливаемых помещений);
  • с двойным остеклением;
  • с тройным остеклением;
  • с четверным остеклением;

по числу створок в одном ряду остекления:

  • одностворчатые;
  • двухстворчатые;
  • многостворчатые;

по направлению открывания створок:

  • внутрь помещения;
  • наружу;
  • двухстороннего открытия;
  • левого открывания;
  • симметричного открывания;

по способам открывания створок:

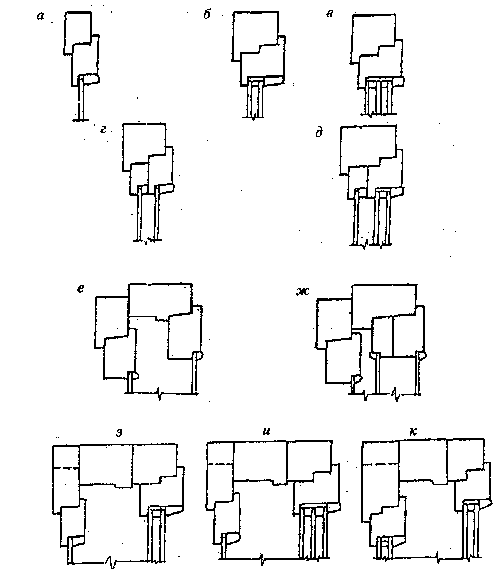

а - одинарный оконный блок с одним стеклом; б - одинарный оконный блок с однокамерным стеклопакетом; в - одинарный оконный блок с двухкамерным стеклопакетом; г - спаренный оконный блок с двойным остеклением; д - спаренный оконный блок со стеклом и стеклопакетом; е - раздельный оконный блок с двойным остеклением; ж - раздельно-спаренный оконный блок с тройным остеклением; э - раздельный оконный блок со стеклом и однокамерным стеклопакетом; и - раздельный оконный блок со стеклом и двухкамерным стеклопакетом; к - раздельный оконный блок с двумя стеклопакетами.

с распашным открыванием - с поворотом створки вокруг вертикальной крайней оси;

  • подвесным - с поворотом створки вокруг верхней крайней оси;
  • откидным - с поворотом створки вокруг нижней крайней оси;
  • поворотно-откидным - с поворотом створки вокруг вертикальной и нижней крайних осей;
  • средне-поворотным - с поворотом створки вокруг горизонтальной или вертикальной оси, смещенной от края створки;
  • раздвижным - с горизонтальным перемещением створок;
  • подъемным - с перемещением створки в вертикальной плоскости;
  • комбинированным - с совмещением в одной конструкции разных видов открывания створок;
  • не открывающиеся;

в зависимости от остекляемых элементов:

  • с остекленными створчатыми элементами;
  • с остекленными коробками;
  • с совмещенным остеклением;

по конструкциям устройств для проветривания и регулирования температурно-влажностного режима помещения:

  • с форточками;
  • со створками с откидным (поворотно-откидным) регулируемым открыванием;
  • с фрамугами;
  • с клапанными створками;
  • с вентиляционными клапанами;
  • с климатическими клапанами;
  • с системами самовентиляции;

по конструктивным решениям притворов створок:

  • с импостным притвором;
  • с безимпостным (штульповым) притвором;

по числу и расположению контуров уплотнения в притворах:

  • с одним контуром уплотнения (для не отапливаемых помещений);
  • со средним и внутренним уплотнением;
  • с наружным и внутренним уплотнением; с наружным, внутренним и средним уплотнением;
  • по видам угловых соединений:
  • неразборные (клеевые, сварные, спрессованные и др.);
  • сборно-разборные (на механических связях).

4.6 По архитектурным рисункам изделия подразделяют на:

  • прямоугольные;
  • фигурные (треугольные, многоугольные, арочные, круглые, овальные и др.);
  • с декоративными переплетами;
  • со сложным рисунком (например, арочные с горбыльковым переплетом).

Основные типы конструкций оконных блоков приведены на рисунке 1.

Примеры узлов притворов с различным числом и расположением уплотнений приведены на рисунке 2.

Примеры узлов средних (импостных и безимпостных) притворов с двойным уплотнением приведены на рисунке 3.

Примеры архитектурных рисунков оконных и балконных дверных блоков приведены на рисунках 4, 5.

4.7 Изделия классифицируют по основным эксплуатационным характеристикам: приведенному сопротивлению теплопередаче, воздухо- и водопроницаемости, звукоизоляции, общему коэффициенту пропускания света, сопротивлению ветровой нагрузке, стойкости к климатическим воздействиям.

4.7.1 По показателю приведенного сопротивления теплопередаче изделия подразделяют на классы:

А1- с сопротивлениемтеплопередаче

0,80 м2 .С/Вт

и более;
А2 -""0,75 - 0,79

м2С/Вт

Б1 -""0,70 -0,74"
Б2 -""0,65 -0,69"
В1 -""0,60 -0,64"
В2 -""0,55 -0,59"
П -""0,50 -0,54"
Г2 -""0,45 - 0,49"
Д1 -""0,40 -0,44"
Д2 -""0,35 - 0,39"
