Подбор сечения для балки

Задача 3.

Для заданоi схеми балки (мал. а) пiдiбрати перерiз (двотавровий, коритний, прямокутний, квадратний, круглий), якщо допустиме нормальне напруження для матерiалу балки складаi [σ]=160 МПа. Порiвняти вагу рiвномiцних балок, двотаврового та прямокутного перерiзiв.

Розрахунок.

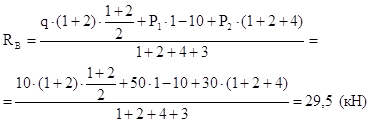

1. Визначаiмо реакцii опор балки

2. Будуiмо епюри поперечних сил Q (мал. б) i згинальних моментiв М (мал. в).

3. Знаходимо положення додаткового розрахункового перерiзу

4. Небезпечний перерiз, в якому М_mах=96,5 кН м

5. РЖз умови мiцностi за нормальними напруженнями знаходимо осьовий момент опору вiдносно нейтральноi лiнii Z

6. Пiдбираiмо перерiзи балки:

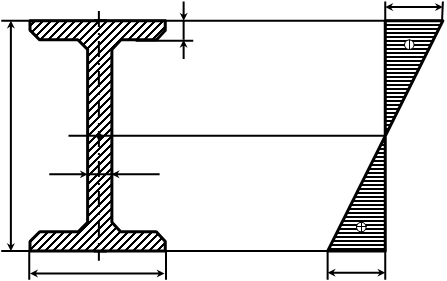

а). двотавровий, для якого маi бути W_Z=603,12 (см³)

Епюра σ рр

σ_max=[σ]

t

h C н.л.

d

σ_max=[σ] .

За таблицями сортаменту робимо висновок, що мiцним i двотавр №36.

№ 36: W_Z^табл=743 см³, h=360 мм, b=145 мм, d=7,5 мм, t=12,3 мм, Pî=486 Н/м.

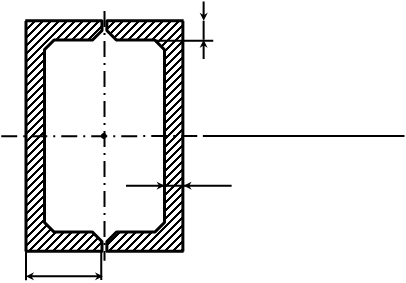

б). коритний (2 швелери), для якого маi бути W_Z=603,12 (см³)

Епюра σ рр

σ_max=[σ]

t

C н.л.

h

d

σ_max=[σ] .

За таблицями сортаменту робимо висновок, що мiцним i швелер № 27.

№ 27: W_Z^табл=308 см³, h=270 мм, b=95 мм, d=6 мм, t=10,5 мм.

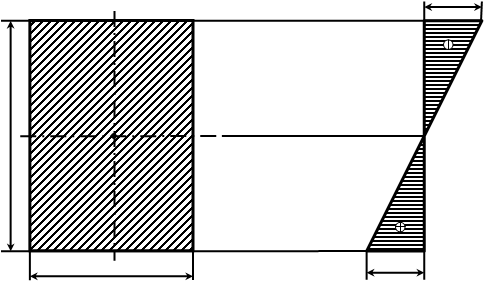

в). прямокутний для якого маi бути W_Z=603,12 (см³), (b/h=0,5)

Епюра σ рр

σ_max=[σ]

C н.л.

h

σ_max=[σ] .

в). квадратний для якого маi бути W_Z=603,12 (см³), (b=h=а)

Епюра σ рр

σ_max=[σ]

C н.л.

h

σ_max=[σ] .
